python之 matplotlib和pandas绘图教程

【字号: 日期:2022-06-25 18:22:44浏览:5作者:猪猪

不得不说使用python库matplotlib绘图确实比较丑,但使用起来还算是比较方便,做自己的小小研究可以使用。这里记录一些统计作图方法,包括pandas作图和plt作图。

前提是先导入第三方库吧

import pandas as pdimport matplotlib.pyplot as pltimport numpy as np

然后以下这两句用于正常显示中文标签什么的。

plt.rcParams[’font.sans-serif’] = [’SimHei’] # 用来正常显示中文标签plt.rcParams[’axes.unicode_minus’] = False # 用来正常显示负号

当然还有一些最基本的步骤:

plt.xticks(x,xtk,size=12,rotation=50) #设置字体大小和字体倾斜度plt.xlabel(u’城市’) # x轴标签plt.ylabel(u’数量’)plt.title(u’朋友所在城市’) # 图的名称plt.legend() # 正常显示标题plt.show() # 显示图像plt.close() # 绘图后养成习惯性的关掉

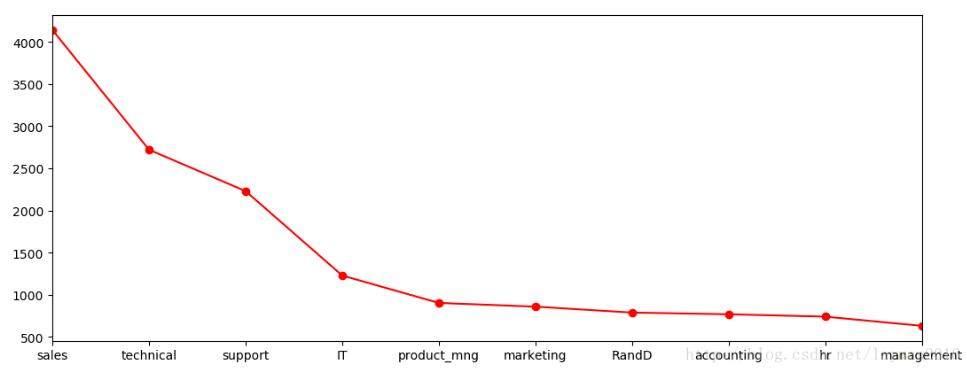

对于pandas中的二维数据框,可以直接作图(Series类型),简单的折线图或者曲线图如下:

sdata.plot(color=’r’, style=’-o’)plt.show()

python之 matplotlib和pandas绘图教程

如果没有用pandas,直接作曲线图,可以这样写:

plot(x,y, color =’blue’, linewidth=2.5, linestyle='--')1,柱状图

rects1=plt.bar( #(x,data) 就是所要画的二维数据 left=x, #x 是X坐标轴数据,即每个块的x轴起始位置 height=data, #data是Y坐标轴的数据,即每个块的y轴高度 width=[0.1,0.2,0.3], #每一个块的显示宽度 bottom=[1,2,3], #每一个块的底部高度 color=’y’, #块的颜色 edgecolor=’g’,#块的边界颜色 linewidth=2, #块的线条宽度 xerr=1, #x轴误差bar yerr=1, #y轴误差bar ecolor=’r’, #误差bar的颜色 capsize=1, #误差bar的线条宽度 orientation=’vertical’, #块的方向 (horizontal,vertical) align='center', #块的位置 (center, left, right) hold=None ) plt.show()2,饼图

plot2=plt.pie(data, # 每个饼块的实际数据,如果大于1,会进行归一化,计算percentage explode=[0.0,0.1,0.2],# 每个饼块离中心的距离 colors=[’y’,’r’,’g’],# 每个饼块的颜色 labels=[’women’,’men’,’unknown’], # 每个饼块的标签 labeldistance=1.2, # 每个饼块标签到中心的距离 autopct=’%1.1f%%’, # 百分比的显示格式 pctdistance=0.4, # 百分比到中心的距离 shadow=True, # 每个饼块是否显示阴影 startangle=0, # 默认从x轴正半轴逆时针起 radius=1.0 # 饼块的半径 )plt.axis(’equal’) # 显示为圆形,避免比例压缩为椭圆plt.show()3,共享X轴,Y轴左右轴标(帕累托分析图)

数据样例如下,名称为va,类型为Series,左边为职位名称,右边为数量:

sales 4140technical 2720support 2229IT 1227product_mng 902marketing 858RandD 787accounting 767hr 739management 630

作图:

fr = pd.Series(va.values.cumsum() / va.values.sum())va.plot(kind=’bar’)fr.plot(color=’r’,secondary_y=True, style=’-o’)plt.annotate(format(fr[7], ’.2%’), xy=(7, fr[7]), xytext=(7*0.9, fr[7]*0.9), arrowprops=dict(arrowstyle=’->’, connectionstyle=’arc3,rad=.2’)) # 用于注释图形指标# plt.rcParams[’font.sans-serif’] = [’SimHei’] # 用来正常显示中文标签# plt.rcParams[’axes.unicode_minus’] = False # 用来正常显示负号# plt1 = plt.pie(va.values,#labels=va.index,#autopct=’%1.1f%%’)plt.xticks(rotation=50) # 设置字体大小和字体倾斜度plt.show()

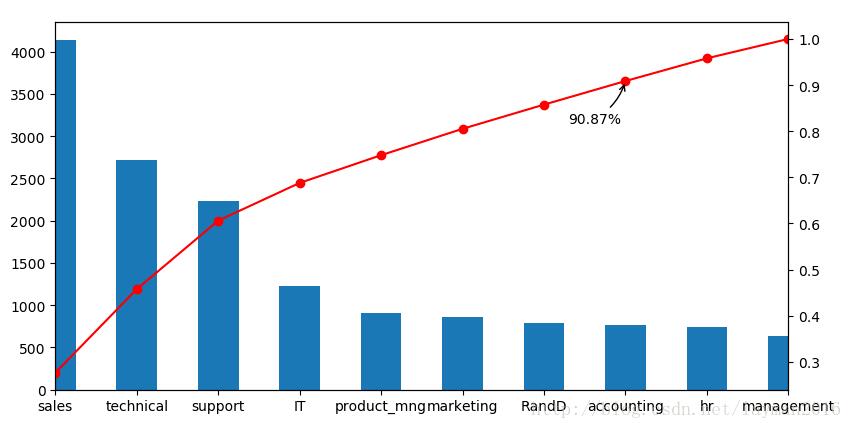

左边为出现的频率,右边为累积百分比(这里数据以降序排列较好,便于直观地观察),效果如下:

python之 matplotlib和pandas绘图教程

在pandas中,曲线图可以直接画,比如data中有多个属性,可以直接使用data.plot()。使用plt,若各个属性需要共用XY轴,那么可以重复plot即可。

4,箱型图

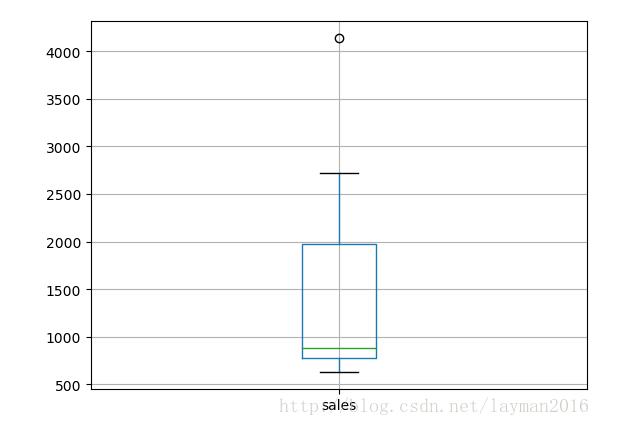

使用pandas画箱型图简单方便,但是注释比较麻烦,可以用annotate添加异常点的注释。若使用之前的数据va,则先创建二维数据框再画图。如果有多个列为数字类型,那么可以画每个列的箱型图,这里只有一列数据,如下:

pd.DataFrame(va).boxplot()plt.show()

python之 matplotlib和pandas绘图教程

使用plt直接进行作图:

plt.boxplot(data,labels=[], sym=’o’,whis=1.5)

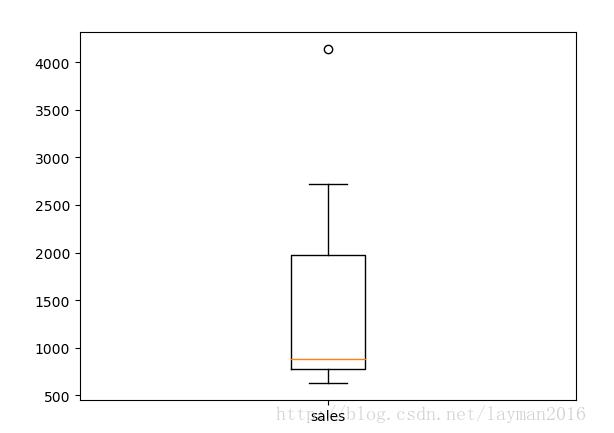

其中,data可以是一维的,也可多维,若为多维则lables为每一维度的标签。sym为异常值的形状,whis为调节垂直线段的长度。效果如下:

python之 matplotlib和pandas绘图教程

5,多张图在一张画布中,即多个子图

使用plt:

plt.subplot(221)plt.plot(x, y1,’r-’, lw=2) plt.subplot(222)plt.plot(x,y2)

使用pandas:

data.plot(subplots=True, color=[’r’,’b’], style=[’-o’,’-’])plt.show()

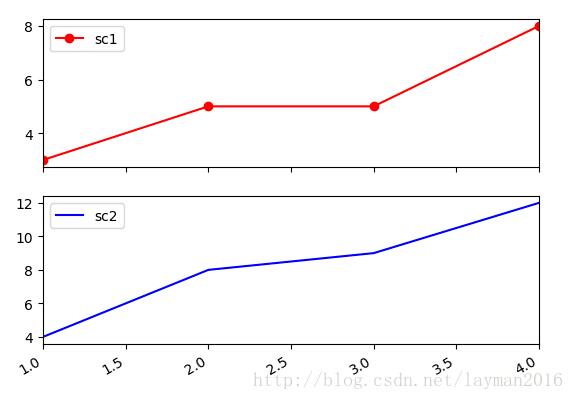

排版方式有不同,pandas是垂直排列,plt可以自己指定位置。pandas效果如下:

python之 matplotlib和pandas绘图教程

补充:Python DataFrame 多条件筛选 使用&

我就废话不多说了,大家还是直接看代码吧~

DF6Out[42]: B C D0 1 B 10.7501 3 C 8.8752 2 T 58.0003 2 L 57.0004 3 Y 46.000

DF6[(DF6.B>1) & (DF6.D > 10)]

Out[45]: B C D2 2 T 58.03 2 L 57.04 3 Y 46.0

以上为个人经验,希望能给大家一个参考,也希望大家多多支持好吧啦网。如有错误或未考虑完全的地方,望不吝赐教。
