Python使用Opencv实现边缘检测以及轮廓检测的实现

边缘检测

Canny边缘检测器是一种被广泛使用的算法，并被认为是边缘检测最优的算法，该方法使用了比高斯差分算法更复杂的技巧，如多向灰度梯度和滞后阈值化。

Canny边缘检测器算法基本步骤：

平滑图像：通过使用合适的模糊半径执行高斯模糊来减少图像内的噪声。 计算图像的梯度：这里计算图像的梯度，并将梯度分类为垂直、水平和斜对角。这一步的输出用于在下一步中计算真正的边缘。 非最大值抑制：利用上一步计算出来的梯度方向，检测某一像素在梯度的正方向和负方向上是否是局部最大值，如果是，则抑制该像素（像素不属于边缘）。这是一种边缘细化技术，用最急剧的变换选出边缘点。 用滞后阈值化选择边缘：最后一步，检查某一条边缘是否明显到足以作为最终输出，最后去除所有不明显的边缘。

Opencv使用Canny边缘检测相对简单，代码如下：

import cv2import numpy as npimg = cv2.imread('hammer.jpg', 0)cv2.imwrite('canny.jpg', cv2.Canny(img, 200, 300))cv2.imshow('canny', cv2.imread('canny.jpg'))cv2.waitKey()cv2.destroyAllWindows()

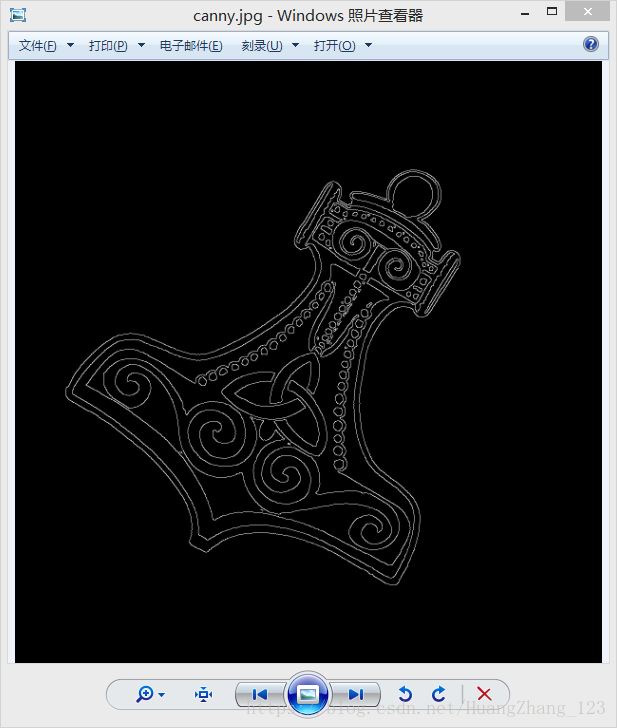

运行结果：

Canny函数的原型为

cv2.Canny(image, threshold1, threshold2[, edges[, apertureSize[, L2gradient ]]])

必要参数：第一个参数是需要处理的原图像，该图像必须为单通道的灰度图；第二个参数是滞后阈值1；第三个参数是滞后阈值2。

轮廓检测

轮廓检测主要由cv2.findContours函数实现的。函数的原型为

cv2.findContours(image, mode, method[, contours[, hierarchy[, offset ]]])

函数参数第一个参数是寻找轮廓的图像；

第二个参数表示轮廓的检索模式，有四种（本文介绍的都是新的cv2接口）：

cv2.RETR_EXTERNAL表示只检测外轮廓 。 cv2.RETR_LIST检测的轮廓不建立等级关系。 cv2.RETR_CCOMP建立两个等级的轮廓，上面的一层为外边界，里面的一层为内孔的边界信息。如果内孔内还有一个连通物体，这个物体的边界也在顶层。 cv2.RETR_TREE建立一个等级树结构的轮廓。

第三个参数method为轮廓的逼近方法

cv2.CHAIN_APPROX_NONE存储所有的轮廓点，相邻的两个点的像素位置差不超过1，即max（abs（x1-x2），abs（y2-y1））==1。 cv2.CHAIN_APPROX_SIMPLE压缩水平方向，垂直方向，对角线方向的元素，只保留该方向的终点坐标，例如一个矩形轮廓只需4个点来保存轮廓信息。 cv2.CHAIN_APPROX_TC89_L1和cv2.CHAIN_APPROX_TC89_KCOS都是使用teh-Chinl chain近似算法。

返回值

如：image, contours, hier = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

image：是原图像

contours：图像的轮廓，以列表的形式表示，每个元素都是图像中的一个轮廓。

hier：相应轮廓之间的关系。这是一个ndarray，其中的元素个数和轮廓个数相同，每个轮廓contours[i]对应4个hierarchy元素hierarchy[i][0] ~hierarchy[i][3]，分别表示后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号，如果没有对应项，则该值为负数。

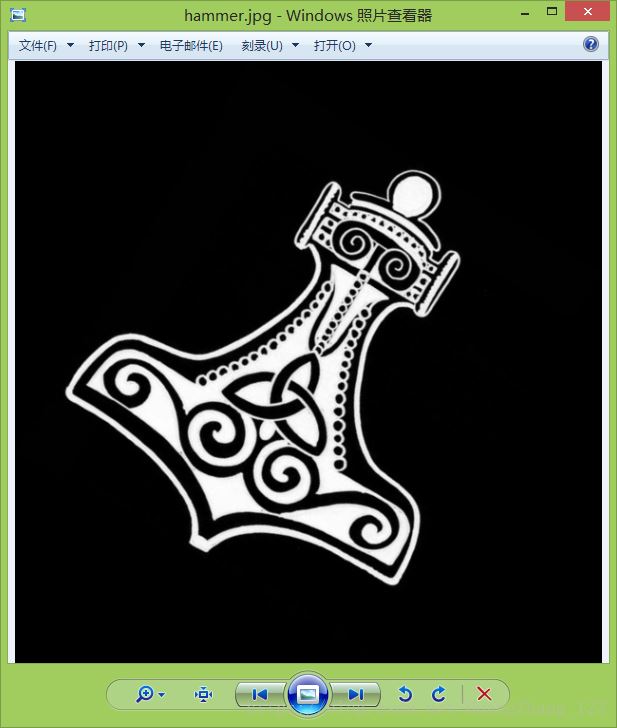

原图：

示例一

import cv2import numpy as npimg = cv2.pyrDown(cv2.imread('hammer.jpg', cv2.IMREAD_UNCHANGED))# threshold 函数对图像进行二化值处理，由于处理后图像对原图像有所变化，因此img.copy()生成新的图像，cv2.THRESH_BINARY是二化值ret, thresh = cv2.threshold(cv2.cvtColor(img.copy(), cv2.COLOR_BGR2GRAY), 127, 255, cv2.THRESH_BINARY)# findContours函数查找图像里的图形轮廓# 函数参数thresh是图像对象# 层次类型，参数cv2.RETR_EXTERNAL是获取最外层轮廓，cv2.RETR_TREE是获取轮廓的整体结构# 轮廓逼近方法# 输出的返回值，image是原图像、contours是图像的轮廓、hier是层次类型image, contours, hier = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)for c in contours: # 轮廓绘制方法一 # boundingRect函数计算边框值，x，y是坐标值，w，h是矩形的宽和高 x, y, w, h = cv2.boundingRect(c) # 在img图像画出矩形，(x, y), (x + w, y + h)是矩形坐标，(0, 255, 0)设置通道颜色，2是设置线条粗度 cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2) # 轮廓绘制方法二 # 查找最小区域 rect = cv2.minAreaRect(c) # 计算最小面积矩形的坐标 box = cv2.boxPoints(rect) # 将坐标规范化为整数 box = np.int0(box) # 绘制矩形 cv2.drawContours(img, [box], 0, (0, 0, 255), 3) # 轮廓绘制方法三 # 圆心坐标和半径的计算 (x, y), radius = cv2.minEnclosingCircle(c) # 规范化为整数 center = (int(x), int(y)) radius = int(radius) # 勾画圆形区域 img = cv2.circle(img, center, radius, (0, 255, 0), 2)# # 轮廓绘制方法四# 围绕图形勾画蓝色线条cv2.drawContours(img, contours, -1, (255, 0, 0), 2)# 显示图像cv2.imshow('contours', img)cv2.waitKey()cv2.destroyAllWindows()

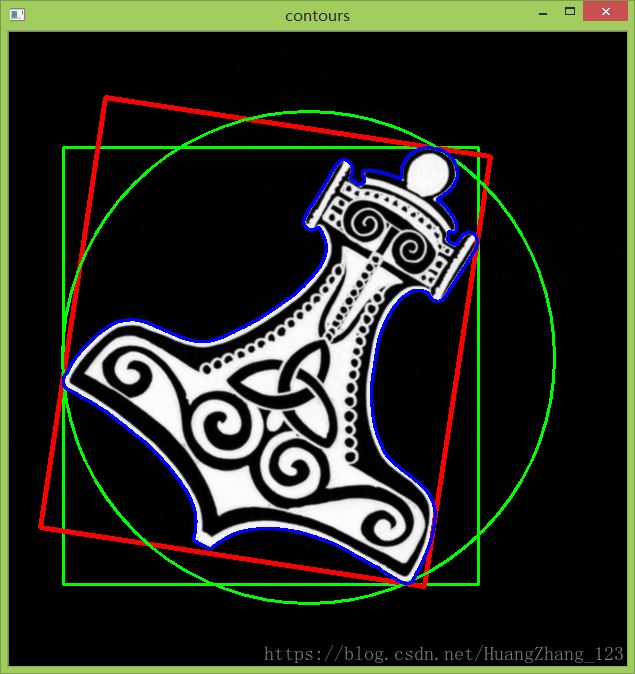

运行结果如图所示：

示例二

import cv2import numpy as npimg = cv2.pyrDown(cv2.imread('hammer.jpg', cv2.IMREAD_UNCHANGED))ret, thresh = cv2.threshold(cv2.cvtColor(img.copy(), cv2.COLOR_BGR2GRAY) , 127, 255, cv2.THRESH_BINARY)# findContours函数查找图像里的图形轮廓# 函数参数thresh是图像对象# 层次类型，参数cv2.RETR_EXTERNAL是获取最外层轮廓，cv2.RETR_TREE是获取轮廓的整体结构# 轮廓逼近方法# 输出的返回值，image是原图像、contours是图像的轮廓、hier是层次类型image, contours, hier = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 创建新的图像blackblack = cv2.cvtColor(np.zeros((img.shape[1], img.shape[0]), dtype=np.uint8), cv2.COLOR_GRAY2BGR)for cnt in contours: # 轮廓周长也被称为弧长。可以使用函数 cv2.arcLength() 计算得到。这个函数的第二参数可以用来指定对象的形状是闭合的（True） ，还是打开的（一条曲线） epsilon = 0.01 * cv2.arcLength(cnt, True) # 函数approxPolyDP来对指定的点集进行逼近，cnt是图像轮廓，epsilon表示的是精度，越小精度越高，因为表示的意思是是原始曲线与近似曲线之间的最大距离。 # 第三个函数参数若为true,则说明近似曲线是闭合的，它的首位都是相连，反之，若为false，则断开。 approx = cv2.approxPolyDP(cnt, epsilon, True) # convexHull检查一个曲线的凸性缺陷并进行修正，参数cnt是图像轮廓。 hull = cv2.convexHull(cnt) # 勾画图像原始的轮廓 cv2.drawContours(black, [cnt], -1, (0, 255, 0), 2) # 用多边形勾画轮廓区域 cv2.drawContours(black, [approx], -1, (255, 255, 0), 2) # 修正凸性缺陷的轮廓区域 cv2.drawContours(black, [hull], -1, (0, 0, 255), 2)# 显示图像cv2.imshow('hull', black)cv2.waitKey()cv2.destroyAllWindows()

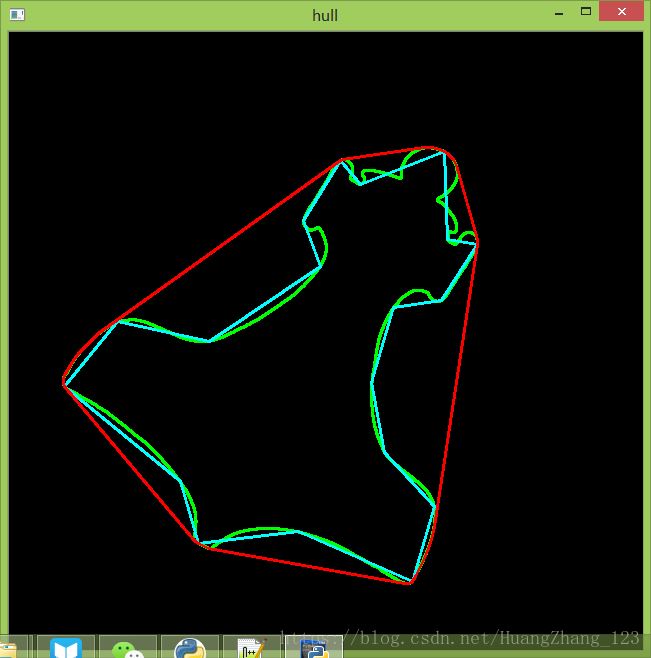

运行结果如图所示：

参考资料：OpenCV 3计算机视觉 Python语言实现第二版
