Python OpenCV去除字母后面的杂线操作

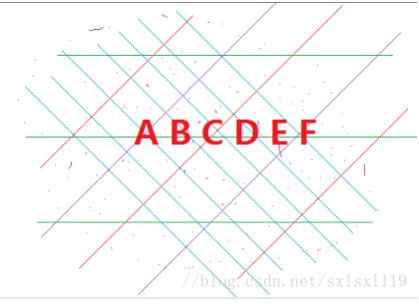

原图

代码

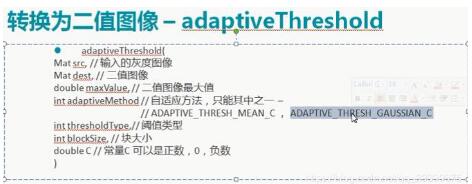

src = cv2.imread('28.png') gray_src = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY) #cv2.imshow('input image', src) #cv2.imshow('gray image', gray_src) #cv2.waitKey(0) gray_src = cv2.bitwise_not(gray_src) #二值化 binary_src = cv2.adaptiveThreshold(gray_src, 255, cv2.ADAPTIVE_THRESH_MEAN_C, cv2.THRESH_BINARY, 15, -2) cv2.namedWindow('result image', cv2.WINDOW_AUTOSIZE) cv2.imshow('result image', binary_src) #cv2.waitKey(0) # 提取水平线 src.shape[1]得到src列数 #hline = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 1), (-1, -1)) hline = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 4), (-1, -1)) #定义结构元素，卷积核 # 提取垂直线 src.shape[0]得到src行数 vline = cv2.getStructuringElement(cv2.MORPH_RECT, (4, 1), (-1, -1)) #vline = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3)) # 这两步就是形态学的开操作——先腐蚀再膨胀 #temp = cv2.erode(binary_src, hline) #腐蚀 #dst = cv2.dilate(temp, hline) #膨胀 # 开运算 dst = cv2.morphologyEx(binary_src, cv2.MORPH_OPEN, hline) #水平方向 dst = cv2.morphologyEx(dst, cv2.MORPH_OPEN, vline) #垂直方向 #将二指图片的效果反转既黑色变白色，白色变黑色。 非操作 dst = cv2.bitwise_not(dst) cv2.imshow('Final image', dst) cv2.waitKey(0)

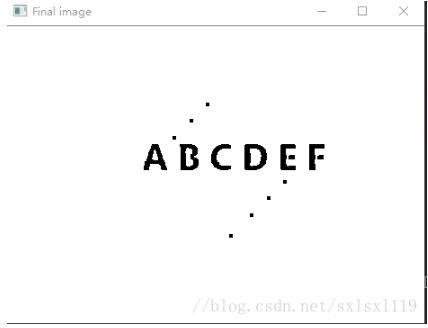

结果图，还有一些点需要进一步处理

补充知识：Opencv 提取水平 垂直线，去除杂线，提取对象

我就废话不多说了，大家还是直接看代码吧~

#include<opencv2opencv.hpp>#include<iostream> using namespace std;using namespace cv; int main(int argc, char* argv[]){Mat src = imread('截图3.jpg');if (src.empty()){return -1;}String strInput = 'input image';namedWindow(strInput, CV_WINDOW_AUTOSIZE);imshow(strInput, src);Mat dst;cvtColor(src, dst, CV_BGR2GRAY);//转灰度imshow('output grap image', dst);Mat binimg;adaptiveThreshold(~dst, binimg, 255, ADAPTIVE_THRESH_MEAN_C, ADAPTIVE_THRESH_MEAN_C, 15, -2);//转二值imshow('binary image', binimg);Mat hLine = getStructuringElement(MORPH_RECT, Size(src.cols/16, 1), Point(-1, -1));//水平结构Mat vLine = getStructuringElement(MORPH_RECT, Size(1, src.rows / 16), Point(-1, -1));//垂直结构 Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3), Point(-1, -1));//去除杂线 提取对象Mat tmp;//erode(binimg, tmp, vLine);//dilate(tmp, dst, vLine);morphologyEx(binimg, dst, CV_MOP_OPEN,hLine);bitwise_not(dst, dst);//取反blur(dst, dst, Size(3, 3), Point(-1, -1));imshow('Final image', dst); waitKey(0);return 0;}

以上这篇Python OpenCV去除字母后面的杂线操作就是小编分享给大家的全部内容了，希望能给大家一个参考，也希望大家多多支持好吧啦网。
