Python数据相关系数矩阵和热力图轻松实现教程

对其中的参数进行解释

plt.subplots(figsize=(9, 9))设置画面大小，会使得整个画面等比例放大的

sns.heapmap()这个当然是用来生成热力图的啦

df是DataFrame， pandas的这个类还是很常用的啦~

df.corr()就是得到这个dataframe的相关系数矩阵

把这个矩阵直接丢给sns.heapmap中做参数就好啦

sns.heapmap中annot=True，意思是显式热力图上的数值大小。

sns.heapmap中square=True，意思是将图变成一个正方形，默认是一个矩形

sns.heapmap中cmap='Blues'是一种模式，就是图颜色配置方案啦，我很喜欢这一款的。

sns.heapmap中vmax是显示最大值

import seaborn as snsimport matplotlib.pyplot as pltdef test(df): dfData = df.corr() plt.subplots(figsize=(9, 9)) # 设置画面大小 sns.heatmap(dfData, annot=True, vmax=1, square=True, cmap='Blues') plt.savefig(’./BluesStateRelation.png’) plt.show()

补充知识：python混淆矩阵（confusion_matrix）FP、FN、TP、TN、ROC，精确率(Precision),召回率(Recall),准确率(Accuracy)详述与实现

一、FP、FN、TP、TN

你这蠢货，是不是又把酸葡萄和葡萄酸弄“混淆“”啦！！！

上面日常情况中的混淆就是：是否把某两件东西或者多件东西给弄混了，迷糊了。

在机器学习中, 混淆矩阵是一个误差矩阵, 常用来可视化地评估监督学习算法的性能.。混淆矩阵大小为 (n_classes, n_classes) 的方阵, 其中 n_classes 表示类的数量。

其中，这个矩阵的一行表示预测类中的实例（可以理解为模型预测输出，predict），另一列表示对该预测结果与标签（Ground Truth）进行判定模型的预测结果是否正确，正确为True，反之为False。

在机器学习中ground truth表示有监督学习的训练集的分类准确性，用于证明或者推翻某个假设。有监督的机器学习会对训练数据打标记，试想一下如果训练标记错误，那么将会对测试数据的预测产生影响，因此这里将那些正确打标记的数据成为ground truth。

此时，就引入FP、FN、TP、TN与精确率(Precision)，召回率(Recall)，准确率(Accuracy)。

以猫狗二分类为例，假定cat为正例-Positive，dog为负例-Negative；预测正确为True，反之为False。我们就可以得到下面这样一个表示FP、FN、TP、TN的表：

此时如下代码所示，其中scikit-learn 混淆矩阵函数 sklearn.metrics.confusion_matrix API 接口，可以用于绘制混淆矩阵

skearn.metrics.confusion_matrix( y_true, # array, Gound true (correct) target values y_pred, # array, Estimated targets as returned by a classifier labels=None, # array, List of labels to index the matrix. sample_weight=None # array-like of shape = [n_samples], Optional sample weights)

完整示例代码如下：

__author__ = 'lingjun'# welcome to attention:小白CV import seaborn as snsfrom sklearn.metrics import confusion_matriximport matplotlib.pyplot as pltsns.set() f, (ax1,ax2) = plt.subplots(figsize = (10, 8),nrows=2)y_true = ['dog', 'dog', 'dog', 'cat', 'cat', 'cat', 'cat']y_pred = ['cat', 'cat', 'dog', 'cat', 'cat', 'cat', 'cat']C2= confusion_matrix(y_true, y_pred, labels=['dog', 'cat'])print(C2)print(C2.ravel())sns.heatmap(C2,annot=True) ax2.set_title(’sns_heatmap_confusion_matrix’)ax2.set_xlabel(’Pred’)ax2.set_ylabel(’True’)f.savefig(’sns_heatmap_confusion_matrix.jpg’, bbox_inches=’tight’)

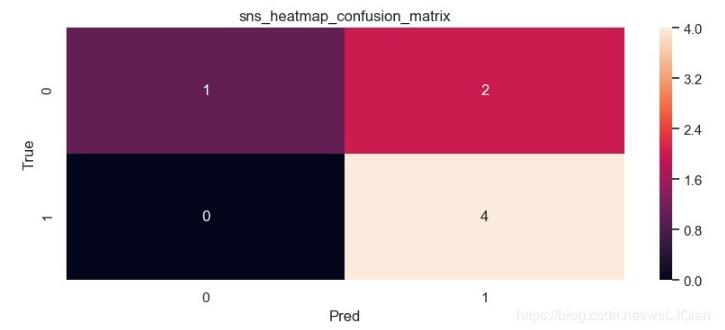

保存的图像如下所示：

这个时候我们还是不知道skearn.metrics.confusion_matrix做了些什么，这个时候print(C2)，打印看下C2究竟里面包含着什么。最终的打印结果如下所示：

[[1 2] [0 4]][1 2 0 4]

解释下上面这几个数字的意思：

C2= confusion_matrix(y_true, y_pred, labels=['dog', 'cat'])中的labels的顺序就分布是0、1，negative和positive

注：labels=[]可加可不加，不加情况下会自动识别，自己定义

cat为1-positive，其中真实值中cat有4个，4个被预测为cat，预测正确T，0个被预测为dog，预测错误F；

dog为0-negative，其中真实值中dog有3个，1个被预测为dog，预测正确T，2个被预测为cat，预测错误F。

所以：TN=1、 FP=2 、FN=0、TP=4。

TN=1：预测为negative狗中1个被预测正确了

FP=2 ：预测为positive猫中2个被预测错误了

FN=0：预测为negative狗中0个被预测错误了

TP=4：预测为positive猫中4个被预测正确了

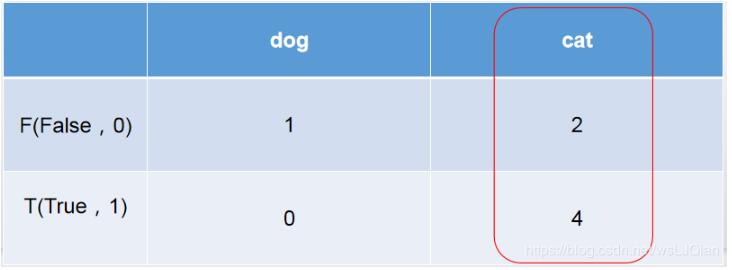

这时候再把上面猫狗预测结果拿来看看，6个被预测为cat，但是只有4个的true是cat，此时就和右侧的红圈对应上了。

y_pred = ['cat', 'cat', 'dog', 'cat', 'cat', 'cat', 'cat']y_true = ['dog', 'dog', 'dog', 'cat', 'cat', 'cat', 'cat']

二、精确率(Precision),召回率(Recall),准确率(Accuracy)

有了上面的这些数值，就可以进行如下的计算工作了

准确率(Accuracy):这三个指标里最直观的就是准确率: 模型判断正确的数据(TP+TN)占总数据的比例

'Accuracy: '+str(round((tp+tn)/(tp+fp+fn+tn), 3))

召回率(Recall): 针对数据集中的所有正例label(TP+FN)而言,模型正确判断出的正例(TP)占数据集中所有正例的比例；FN表示被模型误认为是负例但实际是正例的数据；召回率也叫查全率，以物体检测为例,我们往往把图片中的物体作为正例，此时召回率高代表着模型可以找出图片中更多的物体!

'Recall: '+str(round((tp)/(tp+fn), 3))

精确率(Precision):针对模型判断出的所有正例(TP+FP)而言，其中真正例(TP)占的比例。精确率也叫查准率,还是以物体检测为例，精确率高表示模型检测出的物体中大部分确实是物体，只有少量不是物体的对象被当成物体。

'Precision: '+str(round((tp)/(tp+fp), 3))

还有：

('Sensitivity: '+str(round(tp/(tp+fn+0.01), 3)))('Specificity: '+str(round(1-(fp/(fp+tn+0.01)), 3)))('False positive rate: '+str(round(fp/(fp+tn+0.01), 3)))('Positive predictive value: '+str(round(tp/(tp+fp+0.01), 3)))('Negative predictive value: '+str(round(tn/(fn+tn+0.01), 3)))

三.绘制ROC曲线，及计算以上评价参数

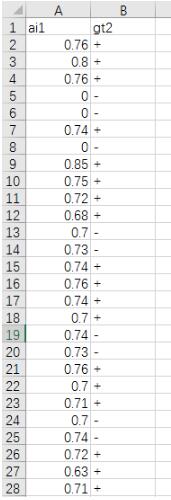

如下为统计数据：

__author__ = 'lingjun'# E-mail: 1763469890@qq.com from sklearn.metrics import roc_auc_score, confusion_matrix, roc_curve, aucfrom matplotlib import pyplot as pltimport numpy as npimport torchimport csv def confusion_matrix_roc(GT, PD, experiment, n_class): GT = GT.numpy() PD = PD.numpy() y_gt = np.argmax(GT, 1) y_gt = np.reshape(y_gt, [-1]) y_pd = np.argmax(PD, 1) y_pd = np.reshape(y_pd, [-1]) # ---- Confusion Matrix and Other Statistic Information ---- if n_class > 2: c_matrix = confusion_matrix(y_gt, y_pd) # print('Confussion Matrix:n', c_matrix) list_cfs_mtrx = c_matrix.tolist() # print('List', type(list_cfs_mtrx[0])) path_confusion = r'./records/' + experiment + '/confusion_matrix.txt' # np.savetxt(path_confusion, (c_matrix)) np.savetxt(path_confusion, np.reshape(list_cfs_mtrx, -1), delimiter=’,’, fmt=’%5s’) if n_class == 2: list_cfs_mtrx = [] tn, fp, fn, tp = confusion_matrix(y_gt, y_pd).ravel() list_cfs_mtrx.append('TN: ' + str(tn)) list_cfs_mtrx.append('FP: ' + str(fp)) list_cfs_mtrx.append('FN: ' + str(fn)) list_cfs_mtrx.append('TP: ' + str(tp)) list_cfs_mtrx.append(' ') list_cfs_mtrx.append('Accuracy: ' + str(round((tp + tn) / (tp + fp + fn + tn), 3))) list_cfs_mtrx.append('Sensitivity: ' + str(round(tp / (tp + fn + 0.01), 3))) list_cfs_mtrx.append('Specificity: ' + str(round(1 - (fp / (fp + tn + 0.01)), 3))) list_cfs_mtrx.append('False positive rate: ' + str(round(fp / (fp + tn + 0.01), 3))) list_cfs_mtrx.append('Positive predictive value: ' + str(round(tp / (tp + fp + 0.01), 3))) list_cfs_mtrx.append('Negative predictive value: ' + str(round(tn / (fn + tn + 0.01), 3))) path_confusion = r'./records/' + experiment + '/confusion_matrix.txt' np.savetxt(path_confusion, np.reshape(list_cfs_mtrx, -1), delimiter=’,’, fmt=’%5s’) # ---- ROC ---- plt.figure(1) plt.figure(figsize=(6, 6)) fpr, tpr, thresholds = roc_curve(GT[:, 1], PD[:, 1]) roc_auc = auc(fpr, tpr) plt.plot(fpr, tpr, lw=1, label='ATB vs NotTB, area=%0.3f)' % (roc_auc)) # plt.plot(thresholds, tpr, lw=1, label=’Thr%d area=%0.2f)’ % (1, roc_auc)) # plt.plot([0, 1], [0, 1], ’--’, color=(0.6, 0.6, 0.6), label=’Luck’) plt.xlim([0.00, 1.0]) plt.ylim([0.00, 1.0]) plt.xlabel('False Positive Rate') plt.ylabel('True Positive Rate') plt.title('ROC') plt.legend(loc='lower right') plt.savefig(r'./records/' + experiment + '/ROC.png') print('ok') def inference(): GT = torch.FloatTensor() PD = torch.FloatTensor() file = r'Sensitive_rename_inform.csv' with open(file, ’r’, encoding=’UTF-8’) as f: reader = csv.DictReader(f) for row in reader: # TODO max_patient_score = float(row[’ai1’]) doctor_gt = row[’gt2’] print(max_patient_score,doctor_gt) pd = [[max_patient_score, 1-max_patient_score]] output_pd = torch.FloatTensor(pd).to(device) if doctor_gt == '+': target = [[1.0, 0.0]] else: target = [[0.0, 1.0]] target = torch.FloatTensor(target) # 类型转换, 将list转化为tensor, torch.FloatTensor([1,2]) Target = torch.autograd.Variable(target).long().to(device) GT = torch.cat((GT, Target.float().cpu()), 0) # 在行上进行堆叠 PD = torch.cat((PD, output_pd.float().cpu()), 0) confusion_matrix_roc(GT, PD, 'ROC', 2) if __name__ == '__main__': inference()

若是表格里面有中文，则记得这里进行修改，否则报错

with open(file, ’r’) as f:
