利用python控制Autocad:pyautocad方式

【字号: 日期:2022-07-23 16:24:00浏览:3作者:猪猪

发现pyautocad模块:可以用python控制autocad的包。今天把文档中的重点内容摘录出来,以后绘图、计算大工程量、或者识别施工图的时候时候也许可以用到。

一、连接cad

pyautocad包可以用任何版本的cad进行操作,实际上接口都是一样的。文档中首先给出连接cad的代码:

from pyautocad import Autocad, APointacad = Autocad(create_if_not_exists=True)acad.prompt('Hello, Autocad from Pythonn')print acad.doc.Name

第一行:自动连接上cad,只要cad是开着的,就创建了一个<pyautocad.api.Autocad> 对象。这个对象连接最近打开的cad文件。

如果此时还没有打开cad,将会创建一个新的dwg文件,并自动开启cad软件(贴心)

第二行:acad.prompt() 用来在cad控制台中打印文字

第三行:acad.doc.Name储存着cad最近打开的图形名

二、ActiveX interface(这个到底是什么东西)

可以利用ActiveX interface,python中储存的autocad对象中保存了一些可以简化操作的自动化操作(可以迭代对象、搜索对象等等)

三、用acad.model 对象绘制简单图形

acad.model对象是用来在图形中添加图元的,先来做一个简单的功能,在两点之间画线,以一个点为圆心画圆

# 已经导入 APoint 类p1 = APoint(0, 0)p2 = APoint(50, 25)for i in range(5): text = acad.model.AddText(u’Hi %s!’ % i, p1, 2.5) acad.model.AddLine(p1, p2) acad.model.AddCircle(p1, 10) p1.y += 10

1、循环中的第一行用于添加一个Text,参数:(u’%s’ % text, x, y)

如果后面不需要操作AddText对象的话,只是实现在cad中创建一个Text并不一定要创建变量,直接调用acad.model.AddText()方法就可以做到了。

2、acad.model.AddCircle(p1, 10) 画圆,同理

3、可以尝试更多的 addXxxx 方法,由于文档中并没有写输入变量究竟是什么,慢慢尝试吧

尝试过可以使用的:addPolyLine(

练练手:

用递归程序写一个在cad中画一个螺旋图,写的有点??拢?/p>

from pyautocad import Autocad, APointacad = Autocad(create_if_not_exists = True)p = APoint(5, 0)def recur(p, step, layer): if layer == 50: return p2 = next_p(p, layer, step) acad.model.AddLine(p, p2) layer += 1 step += 5 print step recur(p2, step, layer)def next_p(p, i, step): x = p.x y = p.y if i % 4 == 0: x += step elif i % 4 == 1: y += step elif i % 4 == 2: x -= step elif i % 4 == 3: y -= step return APoint(x, y)if __name__ == ’__main__’: recur(p, 0, 0)

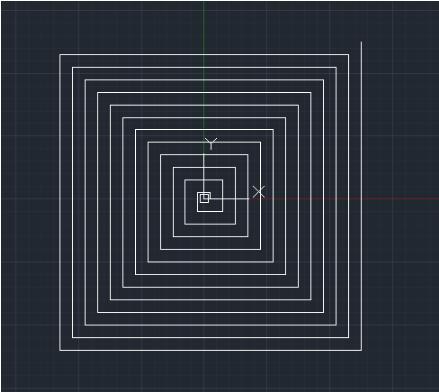

画出来是这个样子的,还是挺好玩的

利用python控制Autocad:pyautocad方式

四、遍历cad图形对象以及访问/修改对象属性

基本的遍历图形中所有图元的方法:

for obj in acad.iter_objects(): print obj.ObjectName # ObjectName 可以打印出对象的类型

想要按类型查找出所有某种图元(如所有Text对象):

for text in acad.iter_objects(’Text’): print text.TextString, text.InsertionPoint

或者也可以在类型选择时填入多种类型,如:

for obj in acad.iter_objects([’Text’, ’Line’]): print obj.ObjectName

pyautocad还提供了一个比较

*文档中特地说明:按照类型查找可以混淆大小写,也可以只输入类型的一部分,比如查找”te”类型就可以自动匹配到text类型,输入”li“就自动匹配到Ellipse和Line类型,挺方便的吧~

访问对象的属性

以下内容文档中貌似没有写,探究一下:

用dir(text)可以得出很多text下的属性和方法:

# 属性/方法 第一种形式(可以直接调用)AddRefApplicationArrayPolarArrayRectangularAttachmentPointBackgroundFillCopyDatabaseDeleteDocumentDrawingDirectionEntityNameEntityTransparencyEntityTypeEraseFieldCodeGetBoundingBoxGetExtensionDictionaryGetIDsOfNamesGetTypeInfoGetTypeInfoCountGetXDataHandleHasExtensionDictionaryHeightHighlightHyperlinksInsertionPointIntersectWithInvokeLayerLineSpacingDistanceLineSpacingFactorLineSpacingStyleLinetypeLinetypeScaleLineweightMaterialMirrorMirror3DMoveNormalObjectIDObjectID32ObjectNameOwnerIDOwnerID32PlotStyleNameQueryInterfaceReleaseRotateRotate3DRotationScaleEntitySetXDataStyleNameTextStringTransformByTrueColorUpdateVisibleWidth# 属性/方法 第二种形式_AddRef_GetIDsOfNames_GetTypeInfo_IAcadEntity__com_ArrayPolar_IAcadEntity__com_ArrayRectangular_IAcadEntity__com_Copy_IAcadEntity__com_GetBoundingBox_IAcadEntity__com_Highlight_IAcadEntity__com_IntersectWith_IAcadEntity__com_Mirror_IAcadEntity__com_Mirror3D_IAcadEntity__com_Move_IAcadEntity__com_Rotate_IAcadEntity__com_Rotate3D_IAcadEntity__com_ScaleEntity_IAcadEntity__com_TransformBy_IAcadEntity__com_Update_IAcadEntity__com__get_EntityName_IAcadEntity__com__get_EntityTransparency_IAcadEntity__com__get_EntityType_IAcadEntity__com__get_Hyperlinks_IAcadEntity__com__get_Layer_IAcadEntity__com__get_Linetype_IAcadEntity__com__get_LinetypeScale_IAcadEntity__com__get_Lineweight_IAcadEntity__com__get_Material_IAcadEntity__com__get_PlotStyleName_IAcadEntity__com__get_TrueColor_IAcadEntity__com__get_Visible_IAcadEntity__com__get_color_IAcadEntity__com__set_EntityTransparency_IAcadEntity__com__set_Layer_IAcadEntity__com__set_Linetype_IAcadEntity__com__set_LinetypeScale_IAcadEntity__com__set_Lineweight_IAcadEntity__com__set_Material_IAcadEntity__com__set_PlotStyleName_IAcadEntity__com__set_TrueColor_IAcadEntity__com__set_Visible_IAcadEntity__com__set_color_IAcadMText__com_FieldCode_IAcadMText__com__get_AttachmentPoint_IAcadMText__com__get_BackgroundFill_IAcadMText__com__get_DrawingDirection_IAcadMText__com__get_Height_IAcadMText__com__get_InsertionPoint_IAcadMText__com__get_LineSpacingDistance_IAcadMText__com__get_LineSpacingFactor_IAcadMText__com__get_LineSpacingStyle_IAcadMText__com__get_Normal_IAcadMText__com__get_Rotation_IAcadMText__com__get_StyleName_IAcadMText__com__get_TextString_IAcadMText__com__get_Width_IAcadMText__com__set_AttachmentPoint_IAcadMText__com__set_BackgroundFill_IAcadMText__com__set_DrawingDirection_IAcadMText__com__set_Height_IAcadMText__com__set_InsertionPoint_IAcadMText__com__set_LineSpacingDistance_IAcadMText__com__set_LineSpacingFactor_IAcadMText__com__set_LineSpacingStyle_IAcadMText__com__set_Normal_IAcadMText__com__set_Rotation_IAcadMText__com__set_StyleName_IAcadMText__com__set_TextString_IAcadMText__com__set_Width_IAcadObject__com_Delete_IAcadObject__com_Erase_IAcadObject__com_GetExtensionDictionary_IAcadObject__com_GetXData_IAcadObject__com_SetXData_IAcadObject__com__get_Application_IAcadObject__com__get_Database_IAcadObject__com__get_Document_IAcadObject__com__get_Handle_IAcadObject__com__get_HasExtensionDictionary_IAcadObject__com__get_ObjectID_IAcadObject__com__get_ObjectID32_IAcadObject__com__get_ObjectName_IAcadObject__com__get_OwnerID_IAcadObject__com__get_OwnerID32_IDispatch__com_GetIDsOfNames_IDispatch__com_GetTypeInfo_IDispatch__com_GetTypeInfoCount_IDispatch__com_Invoke_IUnknown__com_AddRef_IUnknown__com_QueryInterface_IUnknown__com_Release_Invoke_QueryInterface_Release__class____cmp____com_interface____ctypes_from_outparam____del____delattr____dict____doc____eq____format____getattr____getattribute____hash____init____map_case____metaclass____module____new____nonzero____reduce____reduce_ex____repr____setattr____setstate____sizeof____str____subclasshook____weakref___b_base__b_needsfree__case_insensitive__compointer_base__get_value_idlflags__iid__invoke_methods__needs_com_addref__objects_type_colorfrom_paramvalue

这些cad图元的属性和方法是分明存在的,但是应该怎么才能get或者set这些属性呢?

可以看到形如“_IAcadMText__com__set_Width”的私有属性(现在我也不知道这些属性能够怎么利用,也许这个是句柄??不懂)。但是所有这些属性中,可以直接调用的方法中大部分(在代码区里的第一类公有属性中)是可以与之匹配的。

这些公有属性应该是可以调用的,下面是一些例子:

1、调用move方法(set)

text.move(APoint(0,0), APoint(100,100)) #( 原点,相对原点的位置)

用这行代码就可以将所有的text对象向右、向上平移100个单位

2、访问layer属性(setter、getter)

print text.layer # 0

就提取出了text.layer的值,如果想要改变text对象的layer,直接赋值即可(给layer变量复制的layer名字必须已经存在,否则会报错)

text.layer = 'new layer'print text.layer# new layer

3、提取PolyLine的各个顶点(很有用)

# for item in acad.iter_objects('PolyLine'): print item.Coordinates’’’(-462.01707322354014, 719.8251441314151, 207.17175903027055, 1056.4031530064085, 389.6778054895749, 574.9096117303479, -143.80140284041954, 434.6687742615859, -326.30744929972207, -60.84885181138725, -564.9692056597924, 308.45202158973643, -327.4641724567995, 461.94033545845366, -593.0470534647193, 546.8614421365228, -616.4452718779175, 803.9696476627087)’’’# 第1、2个元素构成第一个坐标, 3、4个元素构成第二个坐标

以上操作证明了确实可以通过调用对象的公有属性来操作cad中的对象,但是麻烦的是,由于这些方法都是ctype的,dir()这些方法无法得知具体应该输入那些参数和参数的类型,有待解决…

如果实在没有找到这些方法的文档说明,就只好一个一个试出来使用方法了

(补充:help(obj) 可以得到一些信息,但是好像还是没有参数类型信息。只能得到哪些obj的属性可以set,哪些可以get等等)

以上这篇利用python控制Autocad:pyautocad方式就是小编分享给大家的全部内容了,希望能给大家一个参考,也希望大家多多支持好吧啦网。
