python matplotlib模块基本图形绘制方法小结【直线，曲线，直方图，饼图等】

本文实例讲述了python matplotlib模块基本图形绘制方法。分享给大家供大家参考，具体如下：

matplotlib模块是python中一个强大的绘图模块

安装 pip install matplotlib

首先我们来画一个简单的图来感受它的神奇

import numpy as npimport matplotlib.pyplot as pltimport matplotlibzhfont1=matplotlib.font_manager.FontProperties(fname='SimHei.ttf') #-------设置字体，这个可以事先下载https://www.fontpalace.com/font-details/SimHei/x=np.arange(1,11,1) #-------从数字1到11，步长为1y=2 * x +5plt.title('我是标题',fontproperties=zhfont1) #--------设置标题plt.xlabel('x坐标标题',fontproperties=zhfont1) #---------设置x坐标名称plt.ylabel('y坐标标题',fontproperties=zhfont1) #---------设置y坐标名称plt.plot(x,y) #---------开始绘制 plt.plot(x,y,':r') 表示使用虚线红颜色绘制

plt.show() #---------显示图形

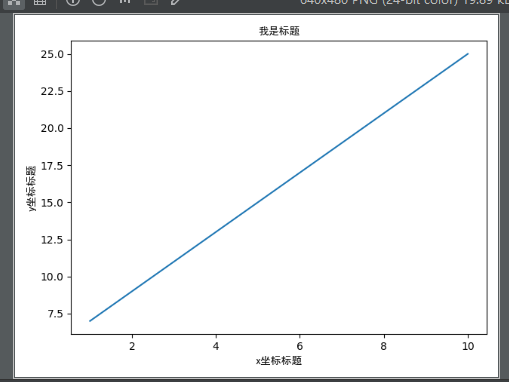

下面是简单的图形

2 一个图片上绘制多个子图：subplot

import numpy as npimport matplotlib.pyplot as pltimport matplotlibzhfont1=matplotlib.font_manager.FontProperties(fname='SimHei.ttf')# 计算正弦和余弦曲线上的点的 x 和 y 坐标x = np.arange(0, 3 * np.pi, 0.1)y_sin = np.sin(x)y_cos = np.cos(x)# 激活第一个 subplotplt.subplot(2, 2, 1)# 绘制第一个图像plt.plot(x, y_sin)plt.title(’Sine-坐标图1’,fontproperties=zhfont1)plt.xlabel(’x1’)plt.ylabel(’y1’)# 将第二个 subplot 激活，并绘制第二个图像plt.subplot(2, 2, 2)plt.plot(x, y_cos)plt.title(’Cosine-坐标图2’,fontproperties=zhfont1)plt.xlabel(’x2’)plt.ylabel(’y2’)# 展示图像plt.show()

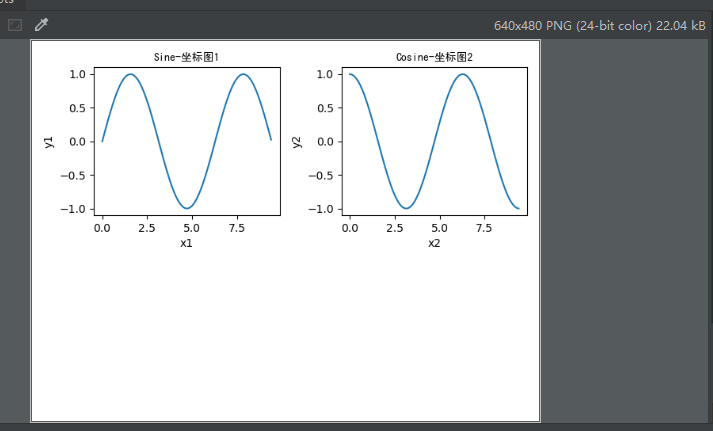

图形如下

说明：从上图我们可以看到出现了两个子图

plt.subplot用来激活子图，plt.subplot(’x坐标分成几个’,’y坐标分成几个’,’本身是第几个’)： x*y就是把图片分成几个平等位置，最后的参数表示放在哪个位置，位置表示如下，从左到右，从上到下1 23 4如果要让上面的图对角表示呢，修改为

plt.subplot(2, 2, 1)

plt.subplot(2, 2, 4)

3 绘制直方图

import numpy as npimport matplotlib.pyplot as pltimport matplotlib#zhfont1=matplotlib.font_manager.FontProperties(fname='SimHei.ttf')plt.rcParams[’font.family’]=’SimHei’x=[0,1,2,3,4]y=[20, 10, 30, 25, 15]str1 = ('北京', '上海', '武汉', '深圳', '重庆')plt.bar(x,height=y,width=0.5,label='城市工资',tick_label=str1) # tick_label要显示的名称# for a, b in zip(x, y):# plt.text(a, b + 0.05, ’%.0f’ % b, ha=’center’, va=’bottom’, fontsize=10)#分别按照坐标给出数据标签plt.text(0,20+0.05,20,ha=’center’, va=’bottom’, fontsize=10) #简单说（x位置，y位置+0.05，要显示的数据，水平中心对齐，垂直底部对齐，字体大小）plt.text(1,10+0.05,10,ha=’center’, va=’bottom’, fontsize=10)plt.text(2,30+0.05,30,ha=’center’, va=’bottom’, fontsize=10)plt.text(3,25+0.05,25,ha=’center’, va=’bottom’, fontsize=10)plt.text(4,15+0.05,15,ha=’center’, va=’bottom’, fontsize=10)plt.legend() #用来显示label标签的内容plt.show()

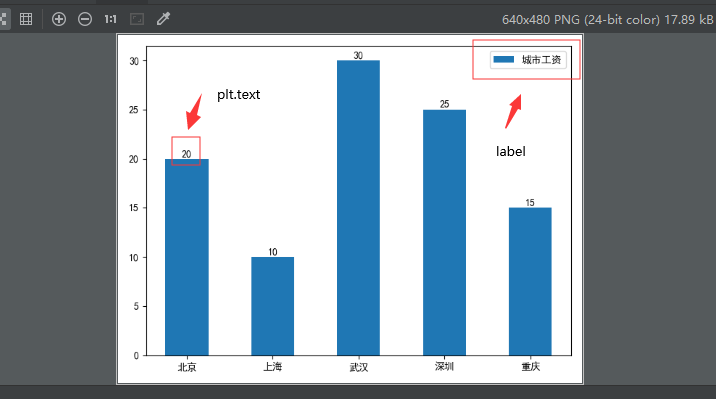

下面显示图形

4 绘制条形图（直方图的一种）

import numpy as npimport matplotlib.pyplot as pltimport matplotlib#zhfont1=matplotlib.font_manager.FontProperties(fname='SimHei.ttf')plt.rcParams[’font.family’]=’SimHei’x_label=[’2015’, ’2016’, ’2017’,’2018’,’2019’] #横坐标刻度显示y1=[20, 10, 30, 25, 15] #纵坐标值y2=[15, 15, 30, 40, 20]y3=[23, 35, 40, 25, 20]x=range(len(y1))str1 = ('北京', '上海', '武汉')#调整x和height的大小可以改变条形图的间距和两个年份的图形间距rect1=plt.bar(x,height=y1,width=0.25,label='北京',color=’red’,alpha=0.8)rect2=plt.bar([i+0.25 for i in x],height=y2,width=0.25,label='上海',color=’green’,alpha=0.8)rect3=plt.bar([i+0.5 for i in x],height=y3,width=0.25,label='武汉',color=’blue’,alpha=0.8)plt.title(’某公司’)plt.xlabel(’年份’)plt.xticks([index +0.25 for index in x],x_label) #直接调整了x刻度名称的位置plt.ylabel(’数量’)for rect in rect1: #设置显示数据内容 # print(type(rect)) #<class ’matplotlib.patches.Rectangle’> # print(rect) #Rectangle(xy=(-0.15, 0), width=0.3, height=20, angle=0) height=rect.get_height() plt.text(rect.get_x() + rect.get_width() / 2, height + 0.5, str(height), ha='center', va='bottom')for rect in rect2: height=rect.get_height() plt.text(rect.get_x() + rect.get_width() / 2, height + 0.5, str(height), ha='center', va='bottom')for rect in rect3: height=rect.get_height() plt.text(rect.get_x() + rect.get_width() / 2, height + 0.5, str(height), ha='center', va='bottom')plt.legend()plt.show()

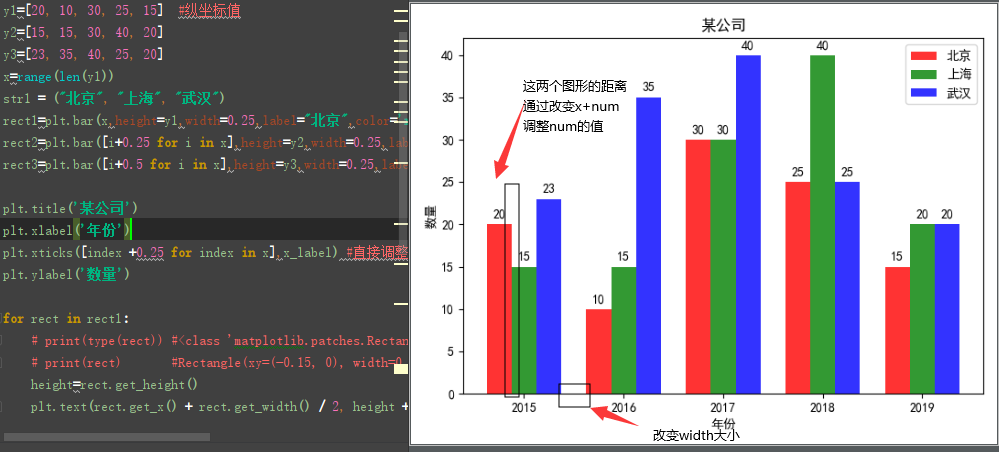

结果看下图

5 饼图绘制

import matplotlib.pyplot as pltimport matplotlibplt.rcParams[’font.sans-serif’]=[’SimHei’]#将图表内容字体设置为黑体，可以正常显示中文ratios=[0.1,0.2,0.15,0.15,0.4]#存放比例列表，相加等于1colors=[’peru’,’coral’,’salmon’,’yellow’,’grey’]#存放颜色列表，与比例相匹配labels=['流行',’classic’,’pop’,’纯音乐’,’blue’]#存放各类元素标签explode=(0,0.1,0,0,0.1) #大于0的表示突出的比例，负值表示往里缩plt.pie(ratios,explode=explode,colors=colors,labels=labels)#绘制饼图 （比例列表，突出列表，颜色列表，标签列表）plt.title(’歌单音乐种类百分比’)plt.axis(’equal’)#将饼图显示为正圆形plt.show()

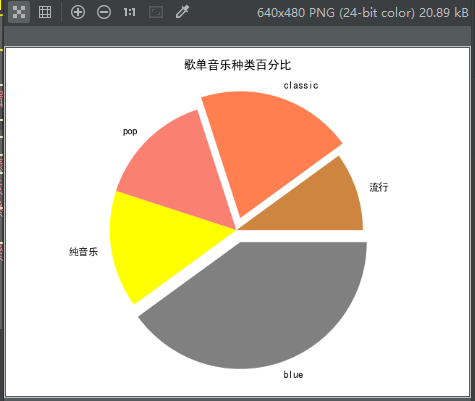

图形如下：

最后，此篇博客总结

1 字体可以使用自己下载的 zhfont1=matplotlib.font_manager.FontProperties(fname='SimHei.ttf') 也可以使用系统的 plt.rcParams[’font.family’]=’SimHei’2 三要素，标题：plt.title x座标 plt.xlabel y坐标 plt.ylabel3 绘制子图使用 plt.subplot4 绘制数据标签：plt.text5 图形显示 plt.show()6 最后没说的 plt.savefig(’路径/名称.png’)7 想让x坐标的文字倾斜45度： plt.xticks(rotation=45)
