python Plotly绘图工具的简单使用

1、plotly库的相关介绍

1）相关说明

plotly是一个基于javascript的绘图库，plotly绘图种类丰富，效果美观； 易于保存与分享plotly的绘图结果，并且可以与Web无缝集成； ploty默认的绘图结果，是一个HTML网页文件，通过浏览器可以直接查看；

2）plotly与matplotlib、seaborn的关系

  需要注意的是，ployly绘图库与matplotlib绘图库、seaborn绘图库并没有什么关系。也就是说说plotly是一个单独的绘图库，有自己独特的绘图语法、绘图参数和绘图原理，因此我们需要单独学习它。

2、导入相关库

  对于我们做数据分析的人员来说，一般用的都是离线绘图库。在线绘图库需要的话，可以自己百度研究。

import osimport numpy as npimport pandas as pdimport plotly as pyimport plotly.graph_objs as goimport plotly.expression as pxfrom plotly import toolsimport warningswarnings.filterwarnings('ignore')3、plotly绘图原理

1）ployly常用的两个绘图模块：graph_objs和expression

  graph_objs和expression是plotly里面两个很常用的绘图库，graph_objs相当于matplotlib，在数据组织上比较费劲，但是任然比起matplotlib绘图更简单、更好看。这里说的费劲是相对于expression库来说的。expression库相当于seaborn的地位，在数据组织上较为容易，绘图比起seaborn来说，也更加容易。这里你心里有个印象即可，知道这两个绘图库很牛，就行了。  对于graph_objs绘图库，我们常命名为“go”(import plotly.graph_objs as go)；对于expression绘图库，我们常命名为“px”(import plotly.expression as px)。

2）graph_objs(“go”)库的绘图原理

① 简单的案例说明

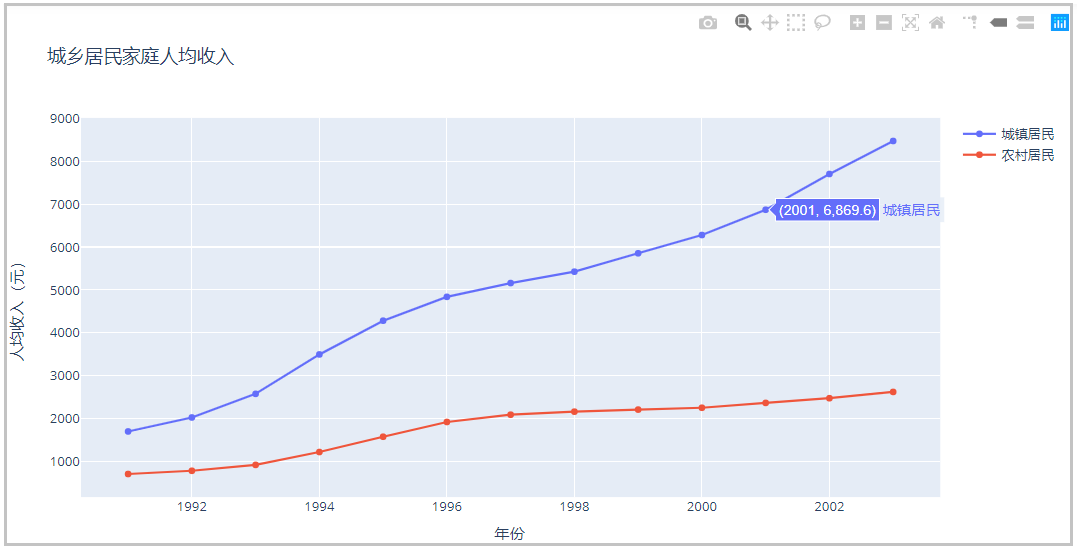

df = pd.read_excel('plot.xlsx')# 步骤一trace0 = go.Scatter(x=df['年份'],y=df['城镇居民'],name='城镇居民')trace1 = go.Scatter(x=df['年份'],y=df['农村居民'],name='农村居民')# 步骤二data = [trace0,trace1]# 步骤三fig = go.Figure(data)# 步骤四fig.update_layout( , xaxis_title='年份', yaxis_title='人均收入（元）')# 步骤五fig.show()

结果如下：

② 原理说明

1、绘制图形轨迹，在ployly里面叫做trace，每一个轨迹是一个trace。2、将轨迹包裹成一个列表，形成一个“轨迹列表”。一个轨迹放在一个列表中，多个轨迹也是放在一个列表中。3、创建画布的同时，并将上述的“轨迹列表”，传入到Figure()中。4、使用Layout添加其他的绘图参数，完善图形。5、展示图形。

3）expression(“px”)库的绘图原理

① 简单的案例说明

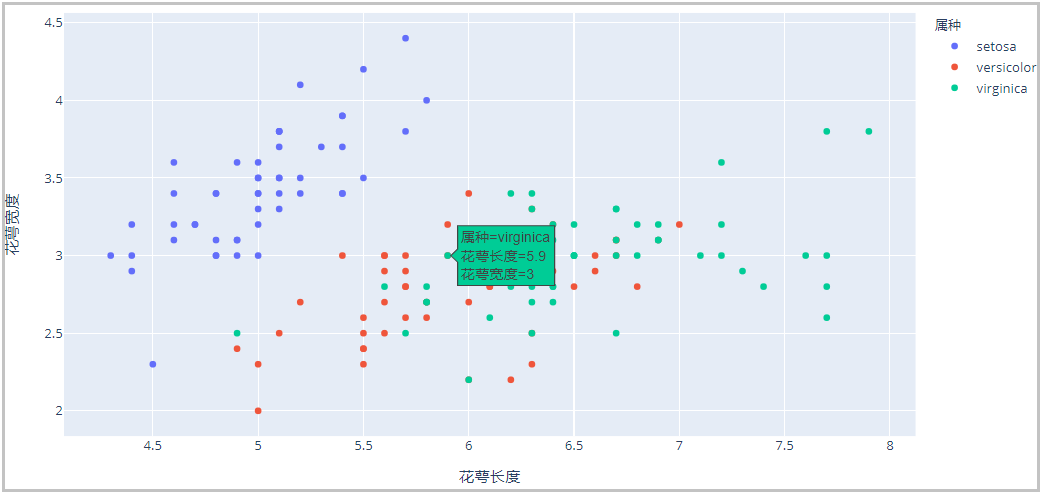

iris = pd.read_excel('iris.xlsx',sheet_name='Sheet2')fig = px.scatter(iris,x='花萼长度',y='花萼宽度',color='属种')fig.show()

结果如下：

② 原理说明

1、直接使用px调用某个绘图方法时，会自动创建画布，并画出图形。

2、展示图形。

4、保存图形的两种方式

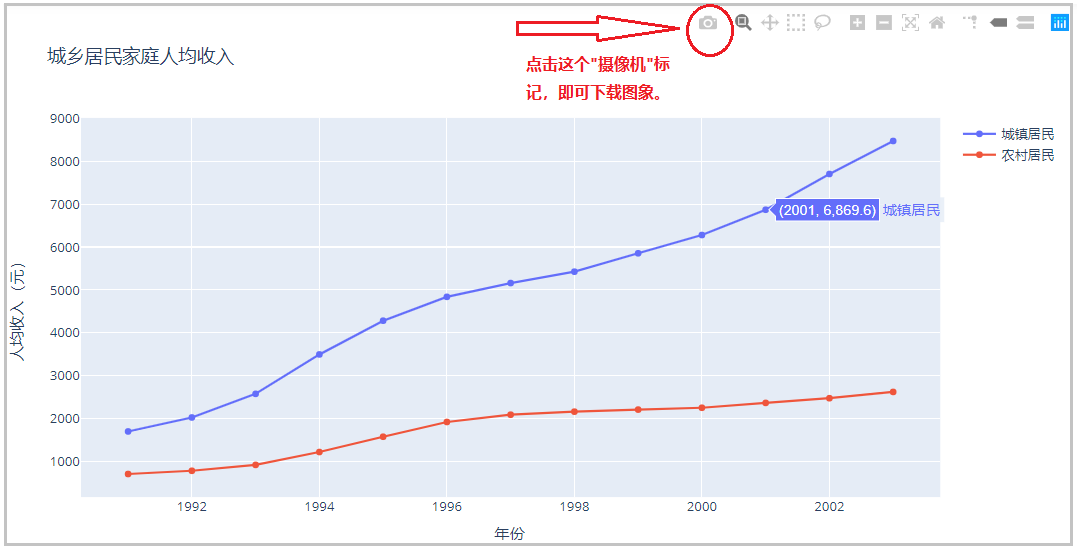

1）直接下载下来：保存成png静态图片

2）使用py.offline.plot(fig,filename=“XXX.html”)代码保存成html网页动态图片

iris = pd.read_excel('iris.xlsx',sheet_name='Sheet2')fig = px.scatter(iris,x='花萼长度',y='花萼宽度',color='属种')py.offline.plot(fig,filename='iris1.html')

结果如下：该文件是一个html文件，这里上传不了，自己下去尝试一下就知道了。

3）总结说明

  使用“照相机”那个下载按钮，可以直接将图片下载保存在本地，但是这个图片是一个静态图片，没有交互性。但是使用py.offline.plot()方法，可以将图片保存成一个html的网页格式，其他人可以在电脑上直接打开这个html网页，并且保留了图片的原始样式，具有交互性。 

5、绘制双y轴图

1）数据集如下

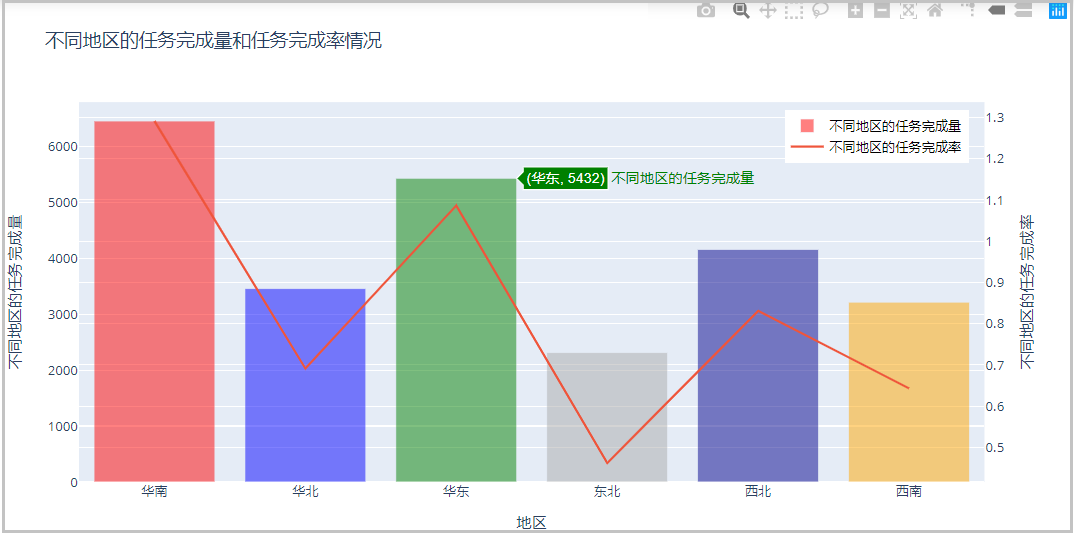

2）绘制不同地区的“任务完成量”和“任务完成率”情况

df = pd.read_excel('double_y.xlsx')x = df['地区']y1 = df['完成量']y2 = df['完成率']trace0 = go.Bar(x=x,y=y1,marker=dict(color=['red','blue','green','darkgrey','darkblue','orange']),opacity=0.5,name='不同地区的任务完成量')trace1 = go.Scatter(x=x,y=y2, mode='lines', name='不同地区的任务完成率', # 【步骤一】：使用这个参数yaxis='y2'，就是绘制双y轴图 yaxis='y2')data = [trace0,trace1]layout = go.Layout(title='不同地区的任务完成量和任务完成率情况', xaxis=dict(title='地区'), yaxis=dict(title='不同地区的任务完成量'), # 【步骤二】：给第二个y轴，添加标题，指定第二个y轴，在右侧。 yaxis2=dict(title='不同地区的任务完成率',overlaying='y',side='right'), legend=dict(x=0.78,y=0.98,font=dict(size=12,color='black')))fig = go.Figure(data=data,layout=layout)fig.show()

结果如下：

6、绘制多子图：一个画布上绘制多个图形

1）相关库和方法介绍

1、绘制多个子图，需要先导入tools库。from plotly import tools

2、tools.make_subplots(rows= ,cols=)用于指定绘图布局，rows和cols表示将画布布局成几行几列。

3、fig.append_trace()将每个图形轨迹trace，绘制在不同的位置上。

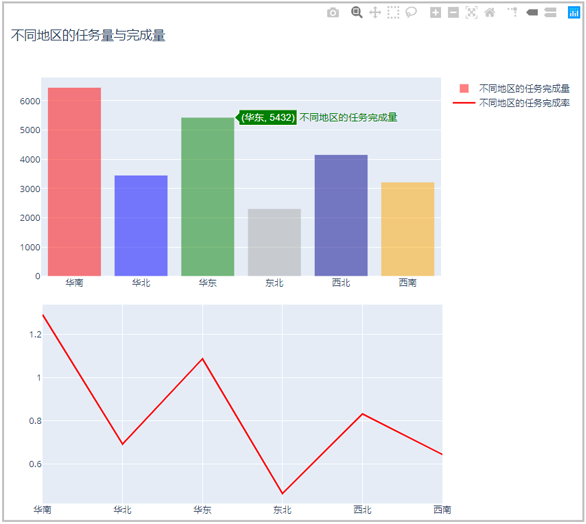

2）分别绘制不同地区的“任务完成量”和“任务完成率”情况

# 步骤一：导入相关库from plotly import tools# 步骤二：指定绘图布局fig = tools.make_subplots(rows=2,cols=1)# 步骤三：绘制图形轨迹trace0 = go.Bar(x=x,y=y1,marker=dict(color=['red','blue','green','darkgrey','darkblue','orange']),opacity=0.5,name='不同地区的任务完成量') trace1 = go.Scatter(x=x,y=y2, mode='lines', name='不同地区的任务完成率', line=dict(width=2,color='red')) # 步骤四：将第一个轨迹，添加到第1行的第1个位置 # 将第二个轨迹，添加到第2行的第1个位置 fig.append_trace(trace0,1,1)fig.append_trace(trace1,2,1)# 步骤四：根据自己的需求，给图形添加标题。height、width参数用于指定图形的宽和高fig.update_layout(title='不同地区的任务量与完成量',height=800,width=800)# 步骤五：展示图形fig.show()

结果如下：
