Python全面分析系统的时域特性和频率域特性
在不使用matlab的情况下,可以选择用python来实现自动控制理论有关系统打时域分析和频率域分析等,安装的package是python-control,在windows的控制台(cmd)或者linux终端下输入pip install control 即可,注意,如果同时安装了2.7 和 3.x(3.4或者3.5或者3.6 版本,使用pip 命令打时候需要指定版本号,如pip2 install control 或者pip3.4 install control ,当然,常用打科学计算用的package也要安装,numpy,scipy,sympy,matplotlib,pandas 等。
下面是自己练习时写的代码,写在此作记录和分享用,因为函数语法和matlab相差无几,这里就没有写太多的注释了,有需要打话可以去python-control打官网查看相关文档。
#!/usr/bin/env python2# -*- coding: utf-8 -*-'''Created on Wed Nov 16 17:48:02 2016@author: kindy'''from control import *from scipy import signal as sglfrom matplotlib import pyplot as pltimport numpy as npT=np.mgrid[0:8:0.02]U1=TU2=T**2sys1 = tf([1],[0.5,1]) # sys2 = tf([2],[1,2,4]) # # Step Responsedef step_resp(): sout1,stime1 = step(sys1) sout2,stime2 = step(sys2) plt.plot(stime1,sout1,’b’,linewidth=0.5) plt.plot(stime2,sout2,’b’,linewidth=0.5) plt.xlabel('Time') plt.ylabel('Amplitude') plt.title('Step Resopnse',fontsize=12) #plt.legend() plt.show()# Impulse Responsedef impulse_resp(): iout1,itime1 = impulse(sys1) iout2,itime2 = impulse(sys2) plt.plot(itime1,iout1,’m’,linewidth=0.8) plt.plot(itime2,iout2,’r’,linewidth=0.8) plt.show()#impulse_resp()# 任意输入信号的输出,lsimdef lsim_plot(): yout1,Time1, xout1 = lsim(sys1, U1, T) yout2,Time2, xout2 = lsim(sys2, U1, T) plt.plot(Time1, yout1, ’b’, linewidth=0.7) plt.plot(Time2, yout2, ’b’, linewidth=0.7) plt.show()#lsim_plot()# 波特图def bode_plot(): bode(sys1) bode(sys2)#bode_plot()# Nyquist图def nyquist_plot(): nyquist(sys1) nyquist(sys2)#nyquist_plot() # 根轨迹def root_locus(): rlocus(sys1) rlocus(sys2)root_locus()

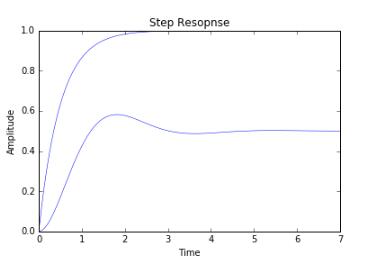

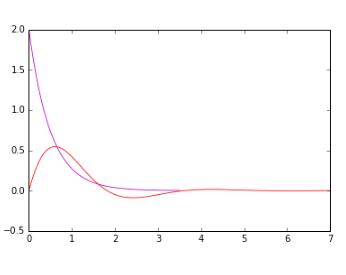

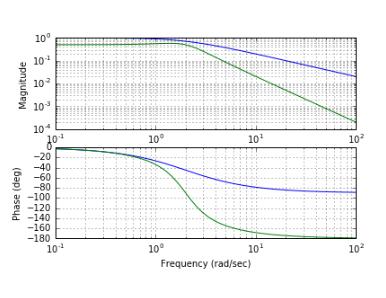

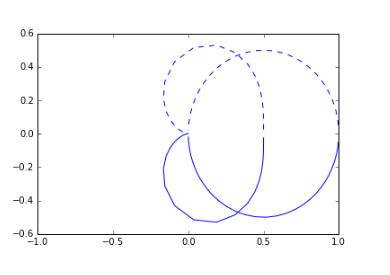

下面是运行打一些结果图:
