使用Python+OpenCV进行卡类型及16位卡号数字的OCR功能

目录1.效果图2.原理2.1OCR-A字体2.2检测过程步骤2.3优化3.源代码

这篇博客将介绍如何通过OpenCV和Python使用模板匹配执行光学字符识别（OCR）。具体来说，将使用Python+OpenCV实现模板匹配算法，以自动识别卡的类型和以及16位卡号数字。

在比较数字时，模板匹配是一种非常快速的方法。

为此将图像处理管道分为4个步骤：

通过各种图像处理技术检测信用卡上四组四个数字，包括形态学操作、阈值和轮廓提取。 从四个分组中提取每个单独的数字，得到16个需要分类的数字。 将模板匹配应用于每个数字，将其与OCR-A字体进行比较，以获得数字分类。 检查信用卡号的第一位数字以确定发卡公司。

在对信用卡OCR系统进行评估后，发现如果发卡信用卡公司使用OCR-A字体作为数字，该系统的准确率为100%。 优化可以考虑在野外采集信用卡的真实图像，并训练机器学习模型（通过标准特征提取或训练或卷积神经网络），以进一步提高此系统的准确性。

1. 效果图

首先了解一下卡的组成：

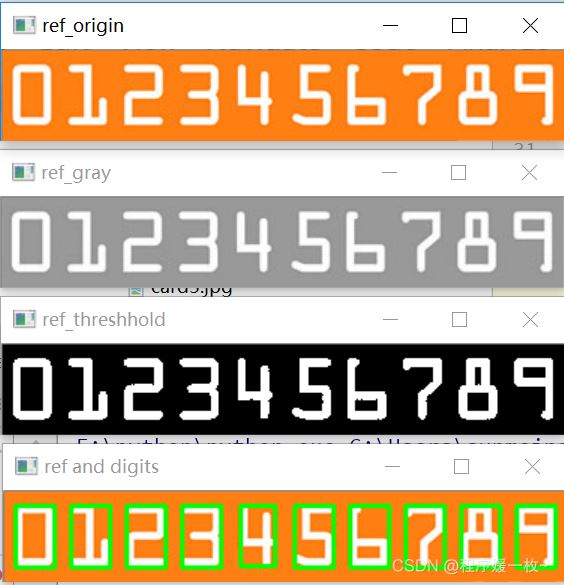

OCR-A 参考字体识别如下：原始图 VS 灰度图 VS 阈值化图 VS 轮廓每个数字提取图：灰度图：忽略颜色对轮廓提取的影响阈值化图：使得轮廓在前景白色，背景黑色便于轮廓提取。轮廓提取图：提取每个数字ROI并记录，方便后续对比卡片中的区域以识别出对应的数字。

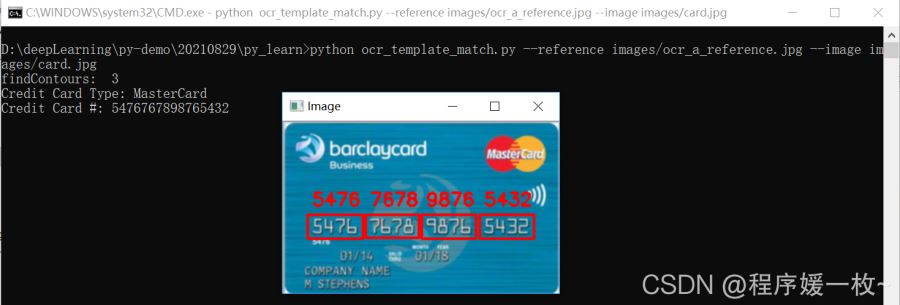

以下卡号均是演示卡，正确的识别卡的类型和卡号，效果图1：

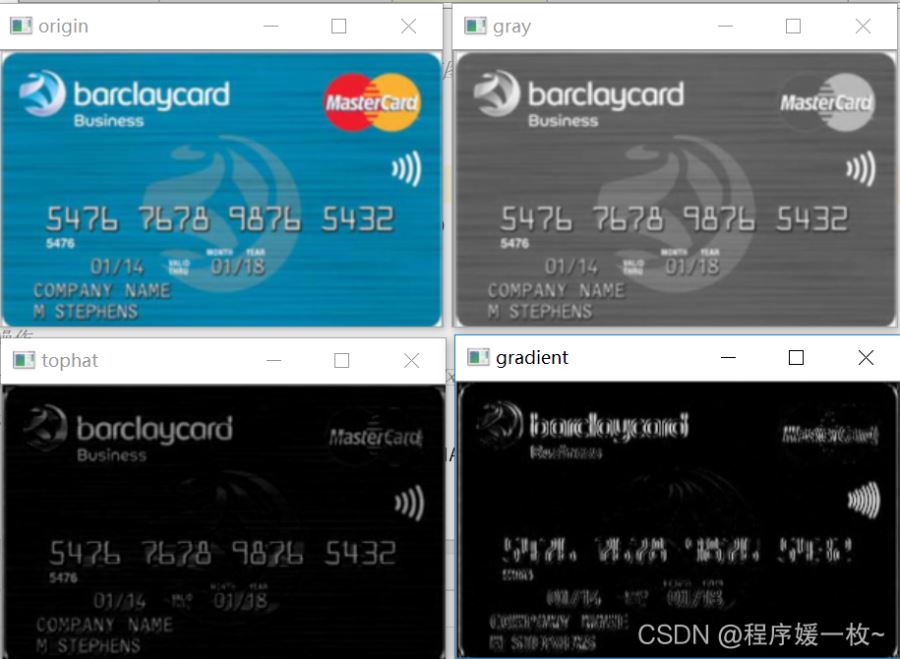

识别过程1——原图 VS 灰度图 VS 白帽图 VS 梯度图如下：灰度图：忽略色彩影响白帽图：从较暗的背景中提取较亮的区域梯度图：计算Schaar梯度图，便于了解图像的色彩分配及提取；

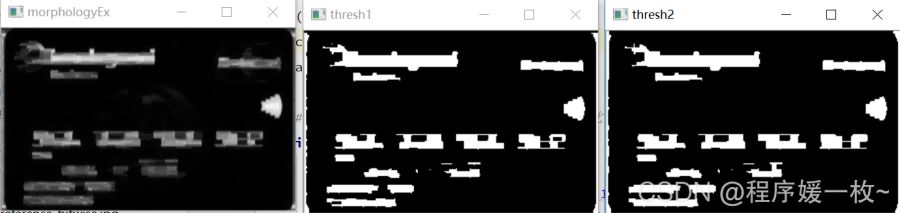

识别过程2——形态学闭合图 VS 二值化图1 VS 阈值化图2 如下：形态学闭合图：矩形框形态学闭合操作，以帮助闭合信用卡数字之间的小的缝隙二值化图：以便于提取阈值化图：方形框形态学闭合操作，以二次帮助闭合信用卡数字区域之间的缝隙

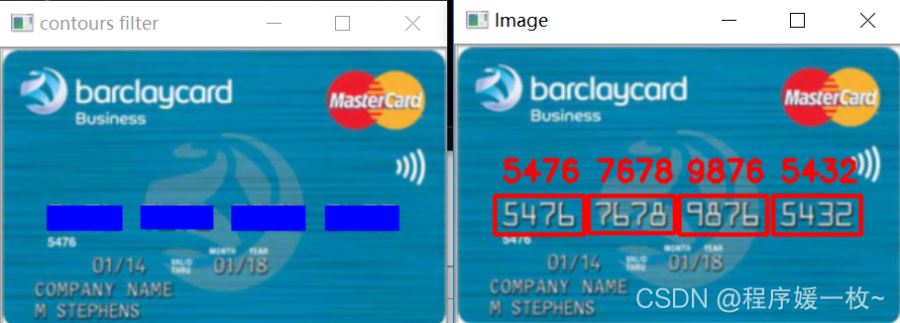

识别过程3——轮廓过滤图 VS 提取最终效果图 如下：轮廓过滤图：根据面积及纵横比，只保留卡片中的卡号区最终效果图：提取4组4数字每一个组，然后对每一个组中的4个数字进行截取ROI并识别，并与之前存储的数字ROI进行模板匹配，选取匹配值最高的作为最终结果。

2. 原理2.1 OCR-A字体

OCR-A字体，是一种专门用于辅助光学字符识别算法的字体。

主要分为：

检测图像中信用卡的位置；本地化信用卡上的四组四位数字；应用OCR识别信用卡上的16位数字；识别信用卡的类型。

Tesseract库在某些情况无法正确识别数字（这可能是因为Tesseract未接受信用卡示例字体培训）。

2.2 检测过程步骤

在字典中存储卡类型映射关系（卡号的第一位数字代表卡类型）。获取参考图像并提取数字。将数字模板存储在字典中。本地化四个信用卡号组，每个组有四位数字（总共16位）。提取要“匹配”的数字。对每个数字执行模板匹配，将每个单独的ROI与每个数字模板0-9进行比较，同时存储每个尝试匹配的分数。查找每个候选数字的最高分数，并构建一个名为“输出”的列表。其中包含信用卡号。将信用卡号和信用卡类型输出到终端，并将输出图像显示到屏幕上。

2.3 优化

使用OpenCV和Python匹配OCR脚本的模板在100%的时间内正确识别了16位数字中的每一位。然而在将OCR图像应用于真实的信用卡图像时，考虑到照明条件、视角和其他一般噪音的变化，可能需要采取更面向机器学习的方法。

3. 源代码

# 信用卡类型及卡号OCR系统# USAGE# python ocr_template_match.py --reference images/ocr_a_reference.png --image images/credit_card_05.pngimport argparseimport cv2import imutilsimport numpy as np# 导入必要的包from imutils import contours# 构建命令行参数及解析# --image 必须 要进行OCR的输入图像# --reference 必须 参考OCR-A图像ap = argparse.ArgumentParser()ap.add_argument('-i', '--image', required=True,help='path to input image')ap.add_argument('-r', '--reference', required=True,help='path to reference OCR-A image')args = vars(ap.parse_args())# 定义一个字典（映射信用卡第一位数字和信用卡类型的编号）FIRST_NUMBER = { '3': 'American Express', '4': 'Visa', '5': 'MasterCard', '6': 'Discover Card'}# 从磁盘加载参考OCR-A图像，转换为灰度图，阈值化图像以显示为白色前景和黑色背景# 并反转图像# and invert it, such that the digits appear as *white* on a *black*ref_origin = cv2.imread(args['reference'])cv2.imshow('ref_origin', ref_origin)ref = ref_origin.copy()ref = cv2.cvtColor(ref, cv2.COLOR_BGR2GRAY)cv2.imshow('ref_gray', ref)ref = cv2.threshold(ref, 180, 255, cv2.THRESH_BINARY)[1]cv2.imshow('ref_threshhold', ref)cv2.waitKey(0)# 寻找OCR-A图像中的轮廓（数字的外轮廓线）# 并从左到右排序轮廓，初始化一个字典来存储数字ROIrefCnts = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)print(’findContours: ’, len(refCnts))refCnts = imutils.grab_contours(refCnts)refCnts = contours.sort_contours(refCnts, method='left-to-right')[0]digits = {}# 遍历OCR-A轮廓for (i, c) in enumerate(refCnts): # 计算数字的边界框，提取它，缩放到固定的大小 (x, y, w, h) = cv2.boundingRect(c) cv2.rectangle(ref_origin, (x, y), (x + w, y + h), (0, 255, 0), 2) roi = ref[y:y + h, x:x + w] roi = cv2.resize(roi, (57, 88)) # 更新数字字典，数字匹配ROI digits[i] = roicv2.imshow('ref and digits', ref_origin)cv2.waitKey(0)# 初始化矩形和方形结构内核# 在图像上滑动它来进行（卷积）操作，如模糊、锐化、边缘检测或其他图像处理操作。# 使用矩形函数作为Top-hat形态学运算符，使用方形函数作为闭合运算。rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))# 准备进行OCR的输入图像# 加载输入图像，保持纵横比缩放图像宽度为300，转换为灰度图origin = cv2.imread(args['image'])origin = imutils.resize(origin, width=300)image = origin.copy()cv2.imshow('origin', origin)gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)cv2.imshow('gray', gray)# 执行形态学操作# 应用tophat（白帽）形态学操作以在暗的背景中提取出亮的区域（信用卡上的数字卡号）# Top hat操作在深色背景（即信用卡号）下显示浅色区域tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)cv2.imshow('tophat', tophat)# 计算Scharr梯度，计算梯度值# 在白色礼帽上，计算x方向的Scharr梯度，然后缩放到范围[0, 255]gradX = cv2.Sobel(tophat, ddepth=cv2.CV_32F, dx=1, dy=0, ksize=-1)gradX = np.absolute(gradX)(minVal, maxVal) = (np.min(gradX), np.max(gradX))# 最小/最大归一化, 由float转换gradX到uint8范围[0-255]gradX = (255 * ((gradX - minVal) / (maxVal - minVal)))gradX = gradX.astype('uint8')cv2.imshow('gradient', gradX)# 使用矩形框应用闭合操作以帮助闭合信用卡数字之间的小的缝隙# 应用Otsu’s阈值方法二值化图像gradX = cv2.morphologyEx(gradX, cv2.MORPH_CLOSE, rectKernel)cv2.imshow('morphologyEx', gradX)thresh = cv2.threshold(gradX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]cv2.imshow('thresh1', thresh)# 在二值化图像上，应用二次闭合操作# 再一次方形框形态学操作，帮助闭合信用卡数字区域之间的缝隙thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)cv2.imshow('thresh2', thresh)# 阈值图像中查找轮廓，然后初始化数字位置列表cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)cnts = imutils.grab_contours(cnts)locs = []# 遍历轮廓for (i, c) in enumerate(cnts): # 计算轮廓的边界框，并计算纵横比 (x, y, w, h) = cv2.boundingRect(c) ar = w / float(h) # 由于信用卡有固定的4组4数字，可以根据纵横比来寻找潜在的轮廓 if ar > 2.5 and ar < 4.0:# 轮廓可以在最小/最大宽度上进一步修剪if (w > 40 and w < 55) and (h > 10 and h < 20): # 添加数字组轮廓的编辑框轮廓到位置list locs.append((x, y, w, h)) cv2.rectangle(origin, (x, y), (x + w, y + h), (255, 0, 0), -1)cv2.imshow('contours filter', origin)# 突出显示信用卡上四组四位数字（总共十六位）。# 从左到右排序轮廓，并初始化list来存储信用卡数字列表locs = sorted(locs, key=lambda x: x[0])output = []# 遍历四组四位数字for (i, (gX, gY, gW, gH)) in enumerate(locs): # 初始化存放每组数字的list groupOutput = [] # 提取每组4位数字的灰度图ROI # 应用阈值方法从背景信用卡中分割数字 group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5] group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1] # 检测组中每个单独数字的轮廓 # 从左到右排序轮廓 digitCnts = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE) digitCnts = imutils.grab_contours(digitCnts) digitCnts = contours.sort_contours(digitCnts, method='left-to-right')[0] # 遍历数字轮廓 for c in digitCnts:# 计算每个单独数字的边界框# 提取数字，缩放以拥有和参考OCR-A字体模板图像相同的大小(x, y, w, h) = cv2.boundingRect(c)roi = group[y:y + h, x:x + w]roi = cv2.resize(roi, (57, 88))# 初始化模板匹配分数listscores = []# 遍历参考数字名和数字ROIfor (digit, digitROI) in digits.items(): # 应用基于相关性的模板匹配，计算分数，更新分数list # apply correlation-based template matching, take the # score, and update the scores list result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF) (_, score, _, _) = cv2.minMaxLoc(result) scores.append(score)# 数字ROI的分类将取 模板匹配分数中分数最大的参考数字# the classification for the digit ROI will be the reference# digit name with the *largest* template matching scoregroupOutput.append(str(np.argmax(scores))) # 围绕每组画一个矩形，并以红色文本标识图像上的信用卡号 # 绘制每组的数字识别分类结果 cv2.rectangle(image, (gX - 5, gY - 5), (gX + gW + 5, gY + gH + 5), (0, 0, 255), 2) cv2.putText(image, ''.join(groupOutput), (gX, gY - 15),cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2) # 更新输出数字分组列表 # Pythonic的方法是使用extend函数，它将iterable对象的每个元素（本例中为列表）追加到列表的末尾 output.extend(groupOutput)# 显示检测到的信用卡类型和卡号到屏幕上print('Credit Card Type: {}'.format(FIRST_NUMBER[output[0]]))print('Credit Card #: {}'.format(''.join(output)))cv2.imshow('Image', image)cv2.waitKey(0)

参考 https://www.pyimagesearch.com/2017/07/17/credit-card-ocr-with-opencv-and-python/
