老生常谈.NET中的 COM 组件

目录

• 什么是COM组件？
• 使用COM组件需要注意：
• 一：背景
• 1.讲故事
• 二：COM 多语言互操作
• 1. 背景
• 2. C# 写一个 COM 组件
• 3. 注册 COM 到注册表
• 4. 使用 C++ 调用
• 三：COM 多语言互通原理
• 1. 架构图

什么是COM组件？

1.COM组件是以WIN32动态链接库（DLL）或可执行文件（EXE）形式发布的可执行代码组成。

2.COM组件是一些小的二进制可执行文件，必须以二进制的形式发布。

3.COM组件可以给应用程序、操作系统以及其它组件提供服务。

4.自定义的COM组件可以在运行时刻同其它组件连接起来构成某个应用程序。

5.COM组件必须是动态链接的。

使用COM组件需要注意：

1.必须要保证升级应用时不破坏与以前版本的向后兼容性；

2.必须要做到扩展系统服务时不依赖于特定的操作系统。

COM组件不是一种计算机语言；

COM组件不是DLL，只是利用DLL来给组件提供动态链接的能力；

COM组件不是API函数集；

COM组件不是类；

COM组件中的接口是一组由组件实现的，提供给客户使用的函数（在COM中的接口是一个包含函数指针数组的内存结构，数组元素是一个由组件实现的函数地址）。DLL的接口就是它所输出的函数。

一：背景

1.讲故事

最近遇到了好几起和 COM 相关的Dump,由于对 COM 整体运作不是很了解，所以分析此类dump还是比较头疼的，比如下面这个经典的 COM 调用栈。

0:044> ~~[138c]swin32u!NtUserMessageCall+0x14:00007ffc`5c891184 c3      ret0:061> k # Child-SP  RetAddr       Call Site00 0000008c`00ffec68 00007ffc`5f21bfbe     win32u!NtUserMessageCall+0x1401 0000008c`00ffec70 00007ffc`5f21be38     user32!SendMessageWorker+0x11e02 0000008c`00ffed10 00007ffc`124fd4af     user32!SendMessageW+0xf803 0000008c`00ffed70 00007ffc`125e943b     xxx!DllUnregisterServer+0x3029f04 0000008c`00ffeda0 00007ffc`125e9685     xxx!DllUnregisterServer+0x11c22b05 0000008c`00ffede0 00007ffc`600b50e7     xxx!DllUnregisterServer+0x11c47506 0000008c`00ffee20 00007ffc`60093ccd     ntdll!LdrpCallInitRoutine+0x6f07 0000008c`00ffee90 00007ffc`60092eef     ntdll!LdrpProcessDetachNode+0xf508 0000008c`00ffef60 00007ffc`600ae319     ntdll!LdrpUnloadNode+0x3f09 0000008c`00ffefb0 00007ffc`600ae293     ntdll!LdrpDecrementModuleLoadCountEx+0x710a 0000008c`00ffefe0 00007ffc`5cd7c00e     ntdll!LdrUnloadDll+0x930b 0000008c`00fff010 00007ffc`5d47cf78     KERNELBASE!FreeLibrary+0x1e0c 0000008c`00fff040 00007ffc`5d447aa3     combase!CClassCache::CDllPathEntry::CFinishObject::Finish+0x28 [onecore\com\combase\objact\dllcache.cxx @ 3420] 0d 0000008c`00fff070 00007ffc`5d4471a9     combase!CClassCache::CFinishComposite::Finish+0x4b [onecore\com\combase\objact\dllcache.cxx @ 3530] 0e 0000008c`00fff0a0 00007ffc`5d3f1499     combase!CClassCache::FreeUnused+0xdd [onecore\com\combase\objact\dllcache.cxx @ 6547] 0f 0000008c`00fff650 00007ffc`5d3f13c7     combase!CoFreeUnusedLibrariesEx+0x89 [onecore\com\combase\objact\dllapi.cxx @ 117] 10 (Inline Function) --------`--------     combase!CoFreeUnusedLibraries+0xa [onecore\com\combase\objact\dllapi.cxx @ 74] 11 0000008c`00fff690 00007ffc`6008a019     combase!CDllHost::MTADllUnloadCallback+0x17 [onecore\com\combase\objact\dllhost.cxx @ 929] 12 0000008c`00fff6c0 00007ffc`6008bec4     ntdll!TppTimerpExecuteCallback+0xa913 0000008c`00fff710 00007ffc`5f167e94     ntdll!TppWorkerThread+0x64414 0000008c`00fffa00 00007ffc`600d7ad1     kernel32!BaseThreadInitThunk+0x1415 0000008c`00fffa30 00000000`00000000     ntdll!RtlUserThreadStart+0x21

为了做一个简单的梳理，我们搭建一个简单的多语言 COM 互操作。

二：COM 多语言互操作

1. 背景

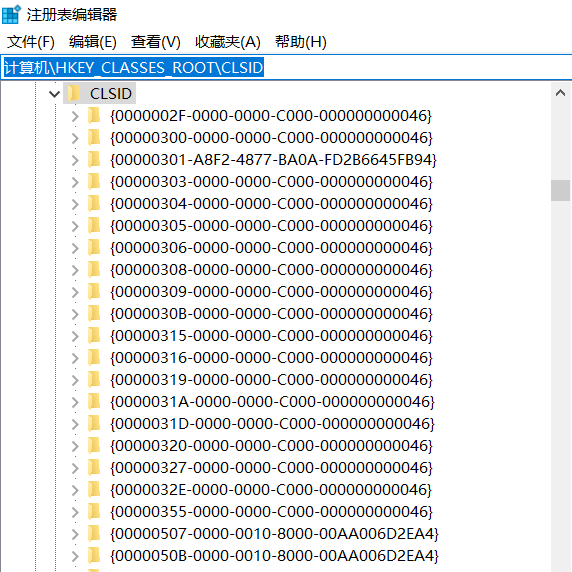

可能很多新生代的程序员都不知道 COM ，最多也只听过这个名词，其实在 Windows 上有海量的 COM 组件，这些组件信息都是注册在 HKEY_CLASSES_ROOT\CLSID 节点目录，截图如下：

这个和微服务中的 注册中心 是一个道理，这一篇我们用 C# 写一个COM组件，用 C++ 去调用。

2. C# 写一个 COM 组件

写一个 .NET Framework 4.8 下的 32bit FlyCom 组件，一个接口，一个实现类，具体原理后续再分析，先搭建尝尝鲜， C# 代码如下：

namespace FlyCom{    [Guid("31A3CED7-B4F1-4D59-881A-EA1D7ABCC4CF")]    public interface BaseFly    {[DispId(1)]string Show(string str);    }    [Guid("270C3ED3-053D-4324-9176-9C3FA2BE58A7")]    [ProgId("FlyCom.Show")]    public class Fly : BaseFly    {public string Show(string str){    return $"str={str}, length={str.Length}";}    }}

这里简单说一下：

1.Guid

一个是接口(BaseFly) 的唯一码，即 IID 信息， 一个是 COM组件的 唯一码，叫做 CLSID。

2.ProgId

因为 GUID 不方便记忆，所以给这个 COM组件 取一个别名叫 FlyCom.Show 。

3.DispId

这个是为了遵循 COM多语言互通下的 vtable调用标准，表示第一个接口方法是 Show，后续再聊。

有了代码，接下来还要做三个配置。

• 对 COM 的可见性

修改 AssemblyInfo.cs 中的 ComVisible = true，参考如下：

// Setting ComVisible to false makes the types in this assembly not visible// to COM components.  If you need to access a type in this assembly from// COM, set the ComVisible attribute to true on that type.[assembly: ComVisible(true)]

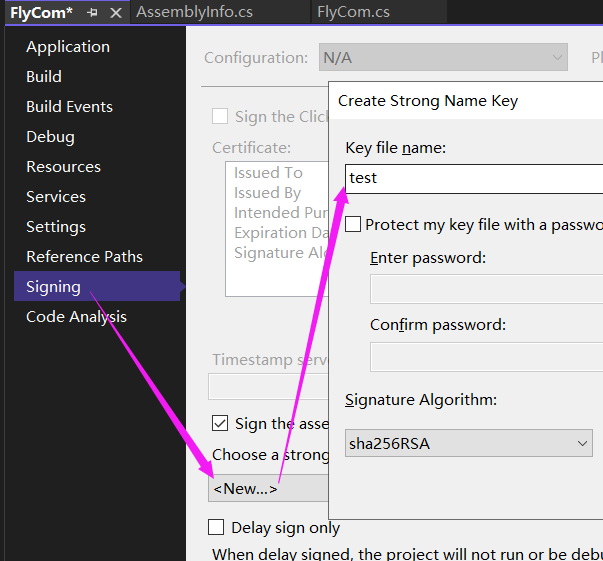

• 生成签名

一般来说，将 com 放到 注册表，最好都生成一个强签名，否则会有警告提示。

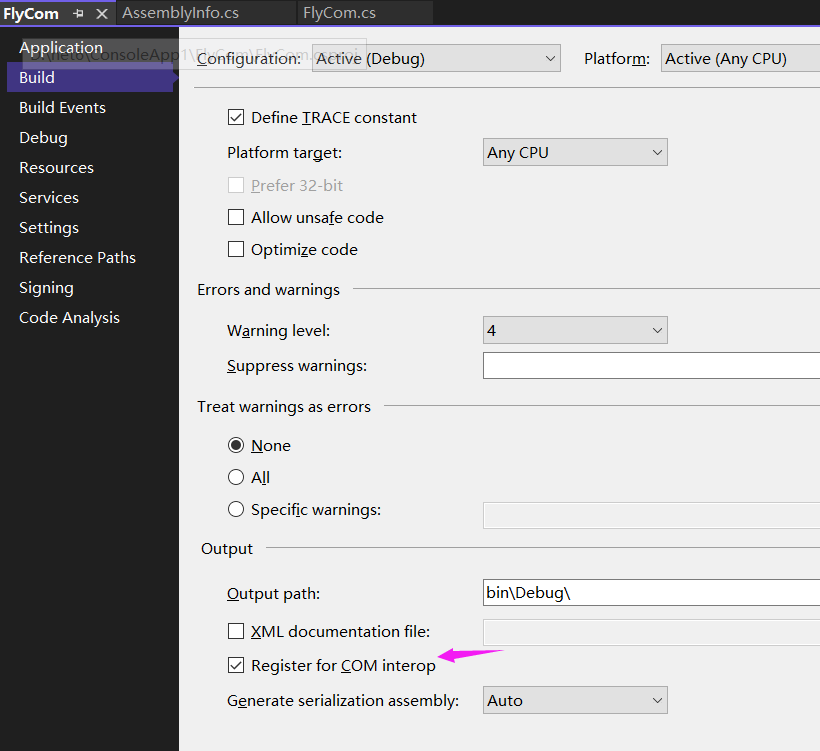

• 注册 com 互操作

在属性面板中，选择 Build 选项卡，选中 Register for COM interop 选项即可。

3. 注册 COM 到注册表

要将 com组件 放到注册表，需要使用注册表编辑工具 regasm。

Microsoft Windows [版本 10.0.19042.746](c) 2020 Microsoft Corporation. 保留所有权利。C:\Users\Administrator>cd /d C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>C:\Windows\Microsoft.NET\Framework\v4.0.30319\regasm.exe D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.dll /tlb:FlyCom.tlb  /CodeBaseMicrosoft .NET Framework 程序集注册实用工具版本 4.8.4084.0(适用于 Microsoft .NET Framework 版本 4.8.4084.0)版权所有 (C) Microsoft Corporation。保留所有权利。成功注册了类型成功注册了导出到“D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.tlb”的程序集和类型库C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>

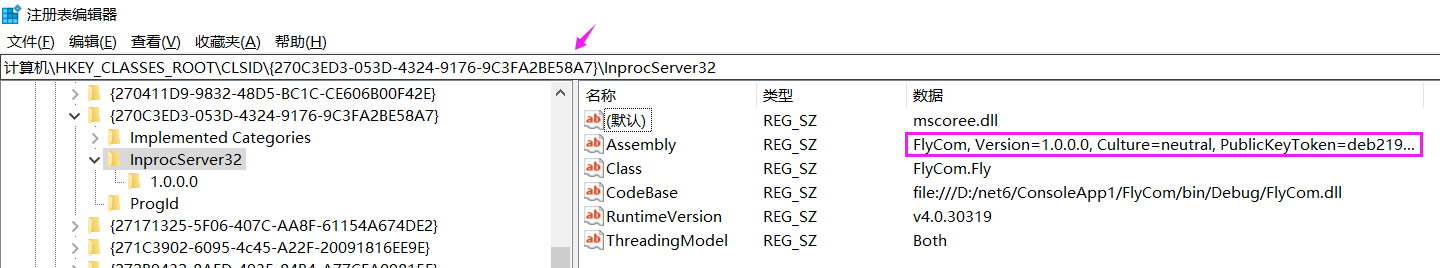

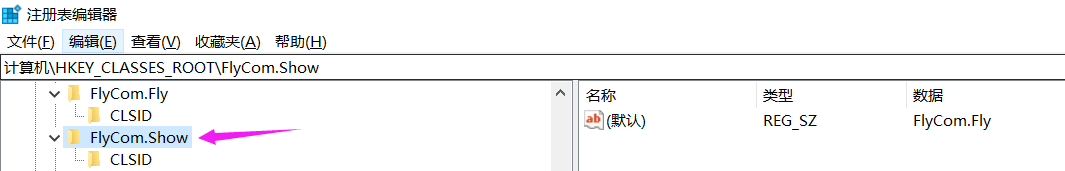

从输出中可以看到已成功注册，并且生成了一个 FlyCom.tlb 代理文件，接下来可以到注册表中验证一下 GUID=270C3ED3-053D-4324-9176-9C3FA2BE58A7 注册项以及别名为 FlyCom.Show 的注册项。

4. 使用 C++ 调用

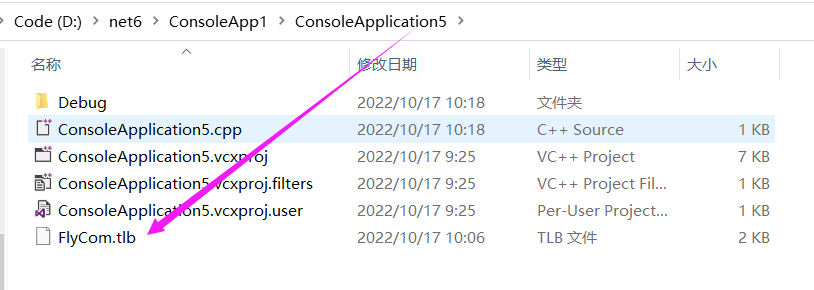

要想 C++ 调用 C# 写的 COM 组件，就像 RPC 调用一样，直接自动生成的代理文件即可，将 FlyCom.tlb 复制到 根目录，并且将程序改成 Win32 位，截图如下：

接下来就是完整的 C++ 代码。

#include <Windows.h>#include <string.h>#include <iostream>#import "FlyCom.tlb" named_guids raw_interface_onlyusing namespace std;int main(){	CoInitialize(NULL);	FlyCom::BaseFlyPtr ptr;	ptr.CreateInstance("FlyCom.Show");	wchar_t* c = ptr->Show(L"hello world");	wprintf(L"%s", c);	getchar();}

将程序跑起来后，真的很完美。

从 C++ 调用 COM 的流程图可以很清楚的看到，这是面向接口编程的方式，非常完美。

三：COM 多语言互通原理

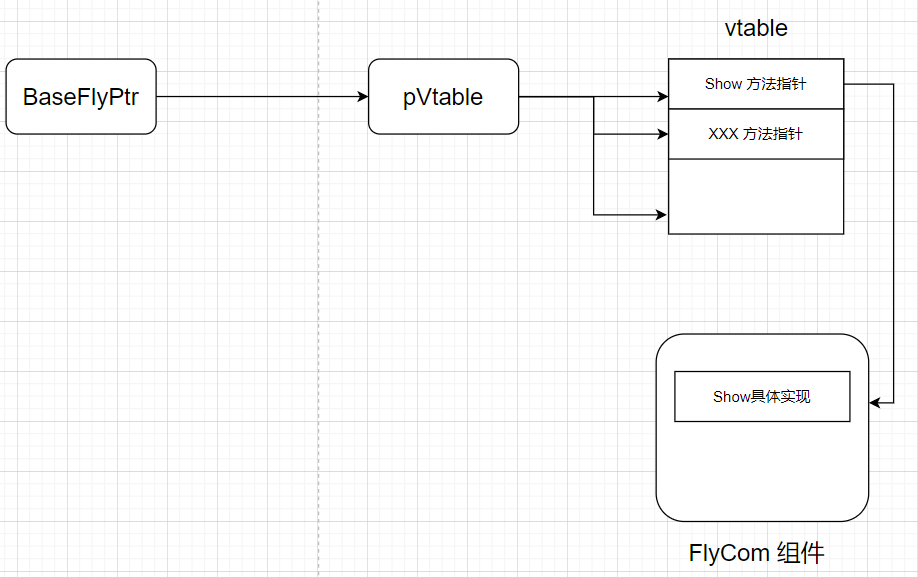

1. 架构图

千言万语不及一张图。

这就是 COM 能够实现多语言互通的规范，熟悉 C++ 的朋友肯定知道 vtable ，C++ 能够实现多态，全靠这玩意，COM 也是用了 vtable 这套模式，所以诸如 JAVA，C#，VBS 必须在二进制层面将代码组织成上图这种形式，才能实现 COM 的互通。

所以在 C# 中你看到的 DispId 特性就是为了按照 vtable 方式进行组织，对于 ole32 和 combase 这些 COM 运行环境的基石，我们后续用 windbg 来解读一下，这一篇就先到这里，希望对你有帮助。
