vue项目中echarts自适应问题的高级解决过程

目录

• 一、问题描述
• 1.1 页面布局
• 1.2 问题复现
• 二、解决过程
• 2.1 增加图表resize
• 2.2 解决canvas画布大小和容器大小不一致的问题
• 2.3 动手添加延时
• 2.4 监听浏览器onresize事件
• 三、解决方案
• 总结

一、问题描述

1.1 页面布局

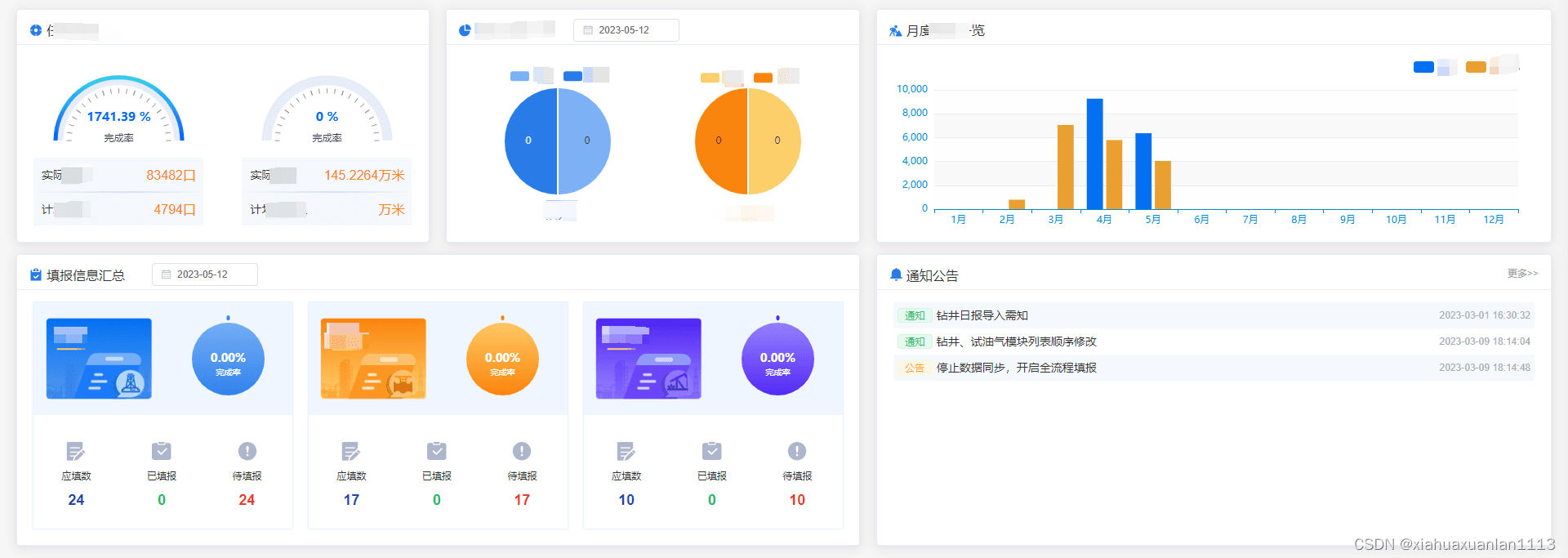

项目首页中有多个echarts图表，如下图所示：

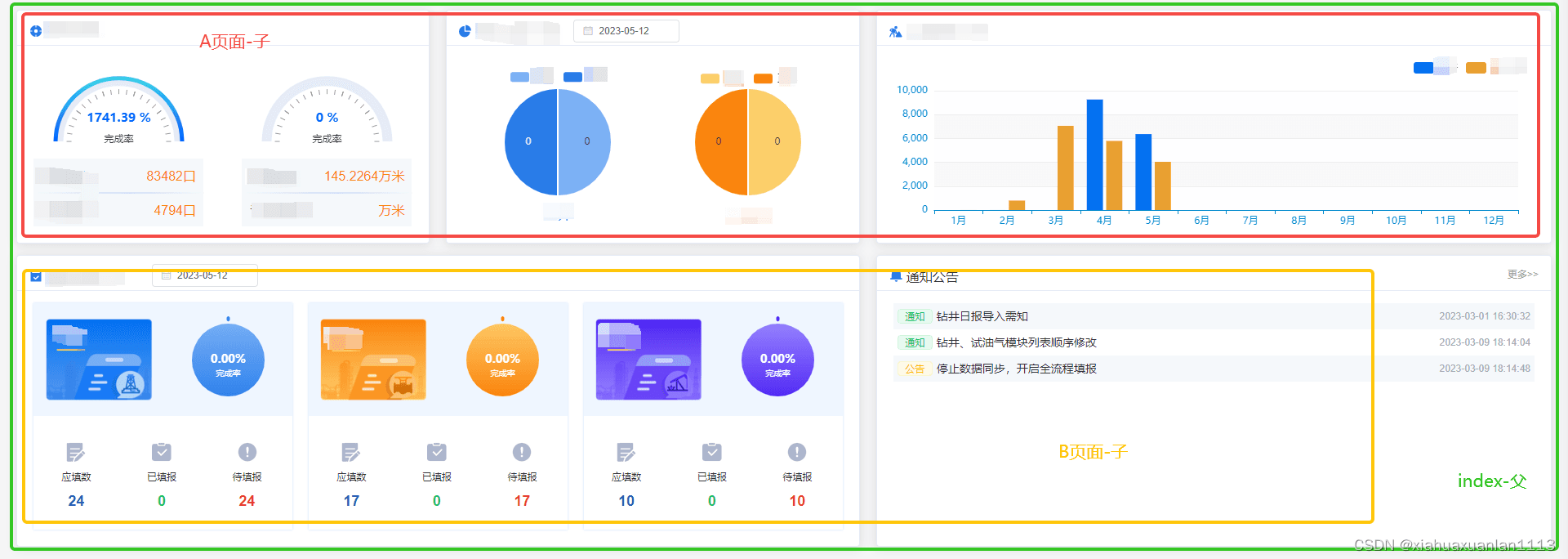

页面布局如下：

index页面（绿框）是父页面，父页面中包含A页面（红框）和B页面（橙框），A页面中有3块，共5个echarts图，B页面中有2部分，左侧部分中有3个饼图，右侧部分是列表，综上，index页面共8个ecahrts图。ps：A页面和B页面都是组件化书写。

1.2 问题复现

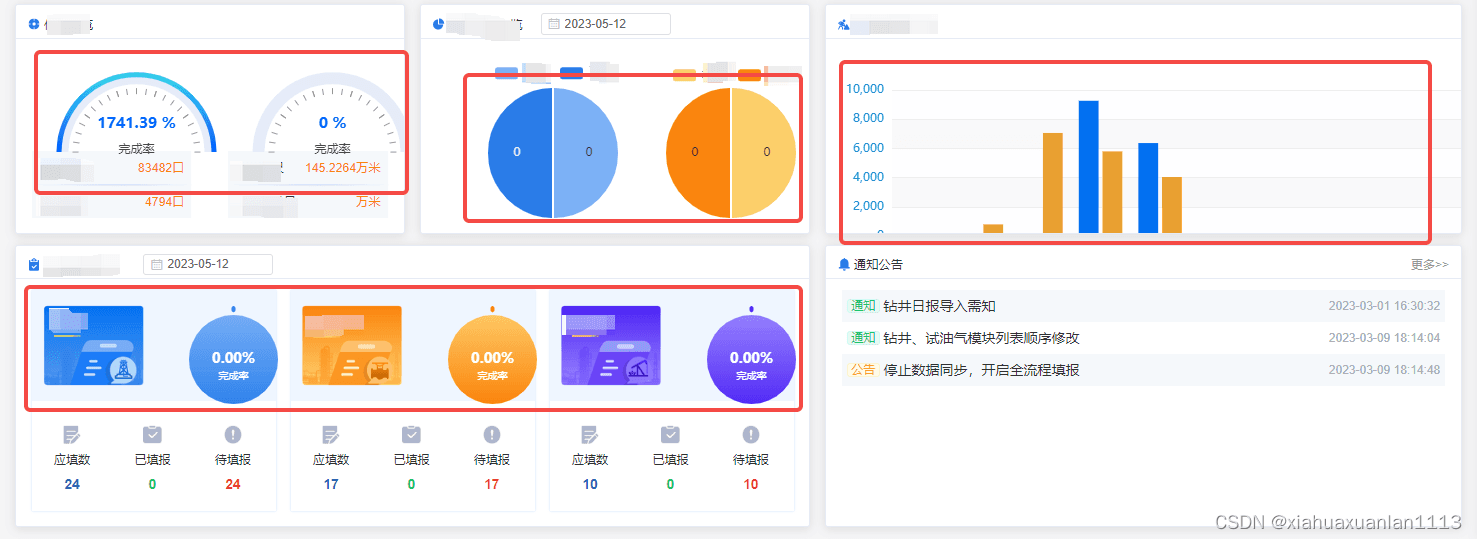

点击浏览器右上角的 向下还原 按钮后，图表显示不正确，如下图：

原因：未进行图表自适应

二、解决过程

2.1 增加图表resize

window.addEventListener("resize", function () {  chart.resize()})

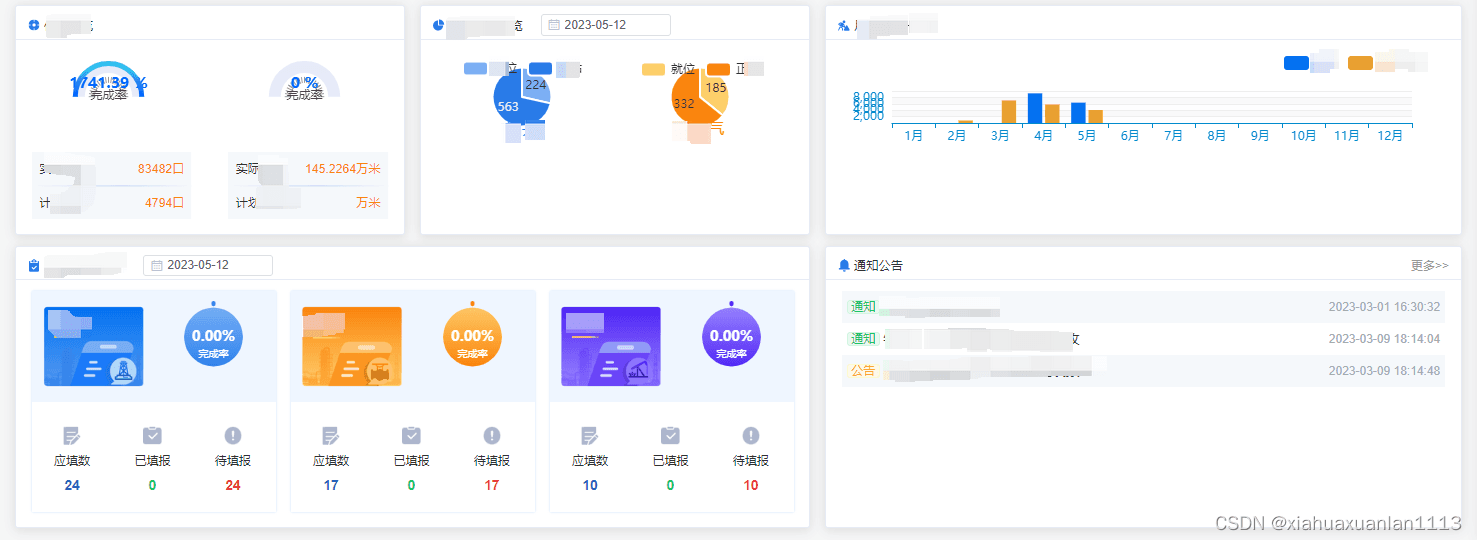

增加后，点击浏览器向下还原按钮后，效果如下：

这里有个奇怪的现象：点击浏览器向下还原按钮，图表显示有问题；但是鼠标拖拽浏览器放大或缩小，图表显示正常（百思不得其解……）

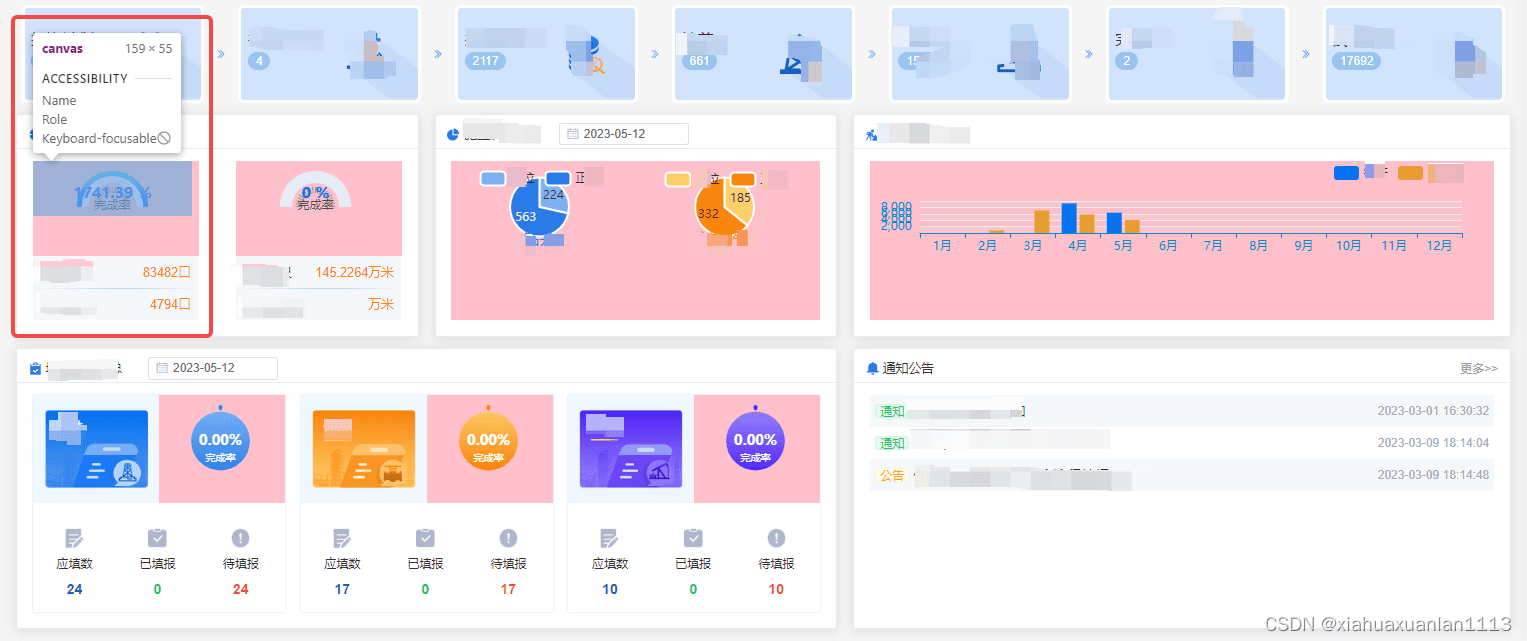

通过Elements检查发现，canvas画布大小与容器大小不一致。ps：pink背景是容器大小

2.2 解决canvas画布大小和容器大小不一致的问题

利用resize设置width、height：

// 获取容器的宽高let width = this.$refs.chart1.offsetWidthlet height= this.$refs.chart1.offsetHeight// 一般这一步是写chart1.resize()，让图表根据当前屏幕尺寸自适应，但是当前canvas画布大小与容器大小不一致，而容器大小已经设置了百分比，所以可以在resize里面手动设置宽高，使其占满整个容器chart1.resize({   // es6解构   width,   height})

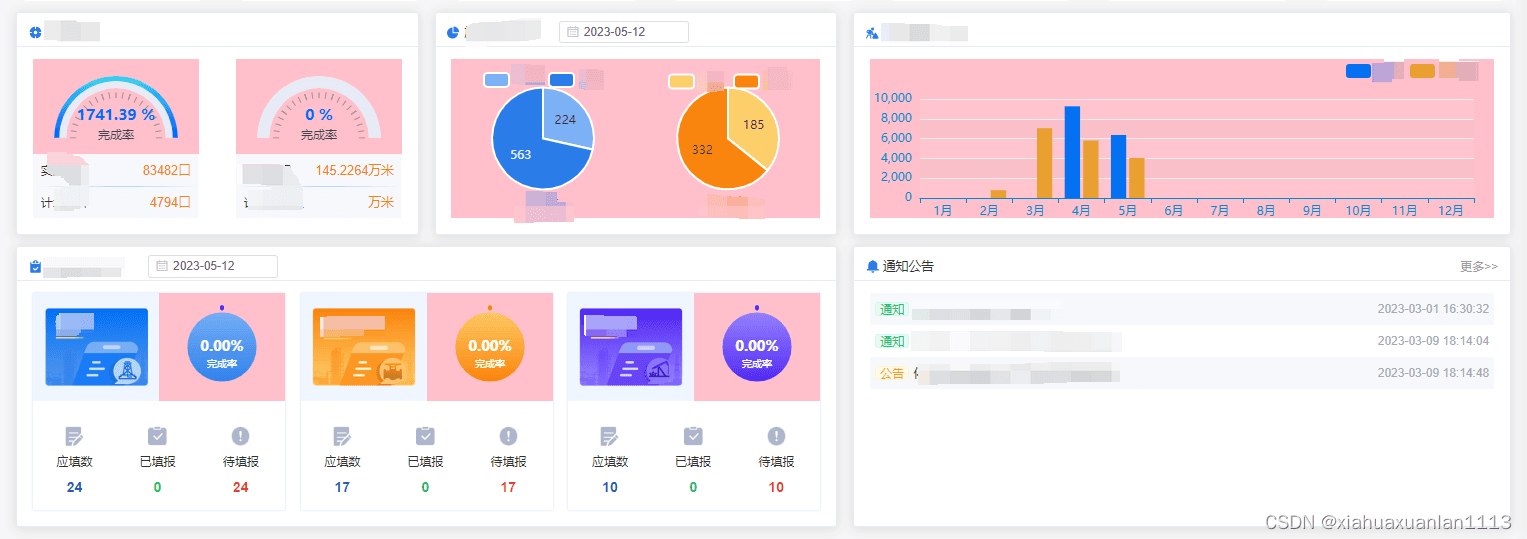

每个图表都设置，完成后效果如下：

依然显示有问题，要崩溃了……

耐心再找找原因！！！

苦思冥想后，猜测有可能的原因：窗口改变时 EChart 会立即获取宽度，但是此时宽度还在变化中，不是最终值，所以 ECharts 显示有问题，修改方法是添加一个延时。

2.3 动手添加延时

window.addEventListener("resize", function () {  setTimeout(()=>{     chart1.resize()  }, 100)})

添加完成后，依然没效果……

是不是延时时间设置的有点短？？？那就设置500毫秒试试，来吧

依然没效果，生气了

想想其他方法，苦思冥想中，有了，那我监听浏览器onresize事件可不可以？监听到后，重新渲染图表

2.4 监听浏览器onresize事件

去掉每个图表对resize事件的监听，在父组件中增加对onresize事件的监听。

let _this = this;window.onresize = function() {  _this.$nextTick(()=>{    setTimeout(()=>{      _this.$refs.chartLine.executeAllChart1() // 重新渲染echarts的方法      if(_this.isCollectAdmin) {_this.$refs.tableLine.executeAllChart2() // // 重新渲染echarts的方法      }    }, 500)  })}

添加完后，看效果：

哇偶，成功了！
