android UI绘制加减号按钮

本文实例为大家分享了android UI绘制加减号按钮的具体代码，供大家参考，具体内容如下

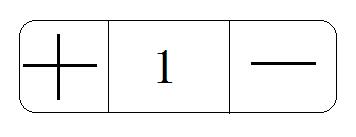

在项目中我们常常会用到这么一个view。

这时候我们会选择使用两个图片来相互切换。其实，只要会基本的2D绘图这样简单的图片自己绘制出来不在话下。

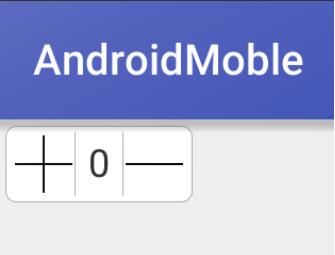

先给出我做出来的效果图：

接下来，我将给出加号减号绘制的代码以供大家参考：

以下是关键代码

/** * +号 */public class AddView extends View { protected Paint paint; protected int HstartX, HstartY, HendX, HendY;//水平的线 protected int SstartX, SstartY, SsendX, SsendY;//垂直的线 protected int paintWidth = 2;//初始化加号的粗细为10 protected int paintColor = Color.BLACK;//画笔颜色黑色 protected int padding = 3;//默认3的padding public int getPadding() {return padding; } //让外界调用，修改padding的大小 public void setPadding(int padding) {SsendY = HendX = width - padding;SstartY = HstartX = padding; } //让外界调用，修改加号颜色 public void setPaintColor(int paintColor) {paint.setColor(paintColor); } //让外界调用，修改加号粗细 public void setPaintWidth(int paintWidth) {paint.setStrokeWidth(paintWidth); } public AddView(Context context, AttributeSet attrs) {super(context, attrs);initView(); } private void initView() {paint = new Paint();paint.setColor(paintColor);paint.setStrokeWidth(paintWidth); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {int widthSize = MeasureSpec.getSize(widthMeasureSpec);int widthMode = MeasureSpec.getMode(widthMeasureSpec);int width;if (widthMode == MeasureSpec.EXACTLY) { // MeasureSpec.EXACTLY表示该view设置的确切的数值 width = widthSize;} else { width = 60;//默认值}SstartX = SsendX = HstartY = HendY = width / 2;SsendY = HendX = width - getPadding();SstartY = HstartX = getPadding();//这样做是因为加号宽高是相等的，手动设置宽高setMeasuredDimension(width, width); } @Override protected void onDraw(Canvas canvas) {super.onDraw(canvas);//水平的横线canvas.drawLine(HstartX, HstartY, HendX, HendY, paint);//垂直的横线canvas.drawLine(SstartX, SstartY, SsendX, SsendY, paint); }}

/** * -号 */public class RemoveView extends AddView { public RemoveView(Context context, AttributeSet attrs) {super(context, attrs); } @Override protected void onDraw(Canvas canvas) {//水平的横线，减号不需要垂直的横线了canvas.drawLine(HstartX, HstartY, HendX, HendY, paint); }}

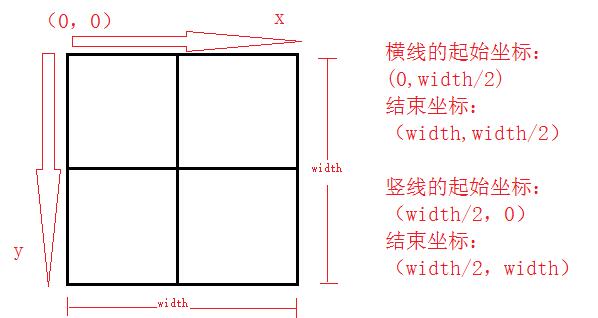

其中主要的是计算横线和竖线的位置。获得view的宽度后，将view设置成正方形，然后就如如所示：

这样，最主要的加减号做完了，其他的都是小意思了。

我把主要的xml文件贴出来：

主视图：layout_add_remove.xml

<?xml version='1.0' encoding='utf-8'?><LinearLayout xmlns:android='http://schemas.android.com/apk/res/android' android:layout_width='wrap_content' android:layout_height='wrap_content' android:layout_margin='3dp' android:padding='2dp' android:background='@drawable/bg_add_remove_view' android:orientation='horizontal'> <com.android.ui.TextView.AddViewandroid: android:layout_width='50dp'android:layout_height='50dp'android:layout_gravity='center_vertical'android:background='@drawable/bg_add_view' /> <EditTextandroid:layout_width='wrap_content'android:layout_height='wrap_content'android:layout_gravity='center_vertical'android:layout_margin='3dp'android:background='@null'android:inputType='number'android:text='0' /> <com.android.ui.TextView.RemoveViewandroid: android:layout_width='50dp'android:layout_height='50dp'android:layout_gravity='center_vertical'android:background='@drawable/bg_remove_view' /></LinearLayout>

主视图背景：bg_add_remove_view.xml

<?xml version='1.0' encoding='utf-8'?><shape xmlns:android='http://schemas.android.com/apk/res/android' android:shape='rectangle'> <!-- 设置圆角矩形 --> <corners android:radius='5dp' /> <!-- 文本框里面的颜色 --> <solid android:color='@android:color/white' /> <!-- 边框的颜色 --> <strokeandroid: android:color='@android:color/darker_gray' /></shape>

加号背景：bg_add_view.xml

<?xml version='1.0' encoding='utf-8'?><selector xmlns:android='http://schemas.android.com/apk/res/android'><item android:drawable='@drawable/bg_add_true' android:state_pressed='true' /><item android:drawable='@drawable/bg_add_false' android:state_pressed='false' /></selector>

<?xml version='1.0' encoding='utf-8'?><layer-list xmlns:android='http://schemas.android.com/apk/res/android'> <!-- 边框的颜色 --> <item><shape> <solid android:color='@android:color/darker_gray' /></shape> </item> <itemandroid:bottom='0dp'android:left='0dp'android:right='0.5dp'android:top='0dp'><!--设置只有底部有边框--><shape> <!-- 主体背景颜色值 --> <solid android:color='@android:color/darker_gray' /></shape> </item></layer-list>

<?xml version='1.0' encoding='utf-8'?><layer-list xmlns:android='http://schemas.android.com/apk/res/android'> <!-- 边框的颜色 --> <item><shape> <solid android:color='@android:color/darker_gray' /></shape> </item> <itemandroid:bottom='0dp'android:left='0dp'android:right='0.5dp'android:top='0dp'><!--设置只有底部有边框--><shape> <!-- 主体背景颜色值 --> <solid android:color='@android:color/white' /></shape> </item></layer-list>

减号的背景色配置和加号一样，只不过竖线的位置不同而已：

<itemandroid:bottom='0dp'android:left='0.5dp'android:right='0dp'android:top='0dp'>

我们可以在完全不用图片的情况下完成这个ui。

当然，还有很多可以优化的地方。比如设置padding，修改加减号颜色，就该布局大小，这些都是可以通过代码来实现的。

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持好吧啦网。
