Android studio实现画板功能

在日常生活中，我们经常会突发一些奇思妙想，或是一个画面，或是几个符号。这时候无法使用拍照或者打字功能实现，想拿笔记下又身边找不到笔。于是我琢磨能不能做一个手机端的画板。

效果图

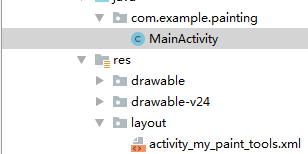

项目布局很简单

让我们来看代码：首先声明画笔，画板，和坐标

public class MainActivity extends AppCompatActivity{ Paint paint; Canvas canvas; ImageView imageview; Bitmap bitmap,newbitmap; TextView tv_stroke; int startX, startY, endX, endY; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_my_paint_tools); LinearLayout ll_layout = findViewById(R.id.ll_layout); RadioGroup rg_color = findViewById(R.id.rg_color);

遍历单选按钮，当单选按钮选中时，获取单选按钮颜色并将画笔颜色设置当前按钮的文本颜色，最后注意要设置画笔宽度，以免在后面点橡皮擦的时候画笔宽度调不回来

for (int i = 0;i<rg_color.getChildCount();i++){ RadioButton rb = (RadioButton) rg_color.getChildAt(i); rb.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener() { @Override public void onCheckedChanged(CompoundButton buttonView, boolean isChecked) { if (buttonView.isChecked()){ paint.setColor(buttonView.getTextColors().getDefaultColor()); paint.setStrokeWidth(5); } } }); }

首先创建一张空白图片和一张灰色画布，将图片放在画布上面

注册触摸监听事件,获取鼠标按下时的坐标和鼠标移动后的坐标。在开始和结束之间画一条直线并更新画布图片

imageview.setOnTouchListener(new View.OnTouchListener() { @Override public boolean onTouch(View v, MotionEvent event) { switch(event.getAction()){ case MotionEvent.ACTION_DOWN: Log.i('MyPaintToolsActivity','ACTION_DOWN'); startX = (int) (event.getX()/1.4); startY = (int) (event.getY()/1.4); break; case MotionEvent.ACTION_MOVE: Log.i('MyPaintToolsActivity','ACTION_MOVE'); endX = (int) (event.getX()/1.4); endY = (int) (event.getY()/1.4); canvas.drawLine(startX,startY,endX,endY,paint); startX = (int) (event.getX()/1.4); startY = (int) (event.getY()/1.4); imageview.setImageBitmap(bitmap); break; case MotionEvent.ACTION_UP: Log.i('MyPaintToolsActivity','ACTION_UP'); break; } imageview.invalidate(); return true; } });

清屏的话就一行代码 ，剩下的是重新生成一块画布

Button btn_clear = findViewById(R.id.btn_clear); btn_clear.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { canvas.drawColor(0,PorterDuff.Mode.CLEAR); bitmap = Bitmap.createBitmap(888,1200,Bitmap.Config.ARGB_8888); canvas = new Canvas(bitmap); canvas.drawColor(Color.argb(100,0,0,0)); paint = new Paint(); paint.setStrokeWidth(5); paint.setAntiAlias(true); paint.setColor(Color.RED); canvas.drawBitmap(bitmap,new Matrix(),paint); imageview.setImageBitmap(bitmap); } });

呃，这里会把画布擦掉…也就是擦成白色…

最后看看页面布局

<?xml version='1.0' encoding='utf-8'?><LinearLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android:layout_width='match_parent' android:layout_height='match_parent' android:orientation='vertical' android:id='@+id/ll_layout'><!-- tools:context='.MyPaintToolsActivity'>--> <ImageView android: android:layout_width='match_parent' android:layout_height='match_parent' android:layout_weight='1' /> <RadioGroup android:background='#747373' android:layout_width='match_parent' android:orientation='horizontal' android: android:layout_height='wrap_content'> <RadioButton android: android:layout_width='wrap_content' android:layout_height='43dp' android:layout_weight='1' android:text='红色' android:textColor='#FF0000' android:textSize='18sp' /> <RadioButton android: android:layout_width='wrap_content' android:layout_height='30dp' android:layout_weight='1' android:text='黑色' android:textColor='#000000' android:textSize='18sp' /> <RadioButton android: android:layout_width='wrap_content' android:layout_height='30dp' android:layout_weight='1' android:text='白色' android:textColor='#FFFFFF' android:textSize='18sp' /> </RadioGroup> <LinearLayout android:layout_width='match_parent' android:layout_height='wrap_content' android:gravity='center' android:orientation='horizontal'> <Button android: android:layout_width='wrap_content' android:layout_weight='1' android:layout_height='wrap_content' android:background='#000000' android:textColor='#FFFFFF' android:textSize='18sp' android:text='清除'/> <Button android: android:layout_width='wrap_content' android:layout_weight='1' android:layout_height='wrap_content' android:textColor='#FFFFFF' android:textSize='18sp' android:background='#000000' android:text='擦除'/> </LinearLayout></LinearLayout>
