Android FlowLayout流式布局实现详解

本文实例为大家分享了Android FlowLayout流式布局的具体代码，供大家参考，具体内容如下

最近使用APP的时候经常看到有

这种流式布局 ,今天我就跟大家一起来动手撸一个这种自定义控件.

首先说一下自定义控件的流程:

自定义控件一般要么继承View要么继承ViewGroup

View的自定义流程:

继承一个View-->重写onMeasure方法-->重写onDraw方法-->定义自定义属性-->处理手势操作

ViewGroup的自定义流程:

继承一个ViewGroup-->重写onMeasure方法-->重写onLayout-->重写onDraw方法->定义自定义属性-->处理手势操作

我们可以看到自定义View和自定义ViewGroup略微有些不同,自定义ViewGroup多了个onlayout方法,那么这些方法都有什么作用呢？这里由于篇幅的问题不做过多的描述，简单的说

onMeasure:用来计算,计算自身显示在页面上的大小

onLayout:用来计算子View摆放的位置,因为View已经是最小单元了,所以没有字View,所以没有onLayout方法

onDraw:用来绘制你想展示的东西

定义自定义属性就是暴露一些属性给外部调用

好了,了解了自定义View的基本自定义流程,我们可以知道我们应该需要自定义一个ViewGroup就可以满足该需求.

首先自定义一个View命名为FlowLayout继承ViewGroup

public class FlowLayout extends ViewGroup { public FlowLayout(Context context) { this(context,null); } public FlowLayout(Context context, AttributeSet attrs) { this(context, attrs,0); } public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); } @Override protected void onLayout(boolean changed, int l, int t, int r, int b) { int count = getChildCount(); for (int i = 0; i < count; i++) { getChildAt(i).layout(l,t,r,b); } }}

可以看到onLayout是必须重写的,不然系统不知道你这个ViewGroup的子View摆放的位置.

然后XML中引用

<test.hxy.com.testflowlayout.FlowLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android: android:layout_margin='10dp' android:layout_width='match_parent' android:layout_height='match_parent' />

Activity中设置数据

protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); FlowLayout mFlowLayout = (FlowLayout) findViewById(R.id.mFlowLayout); List<String> list = new ArrayList<>(); list.add('java'); list.add('javaEE'); list.add('javaME'); list.add('c'); list.add('php'); list.add('ios'); list.add('c++'); list.add('c#'); list.add('Android'); for (int i = 0; i < list.size(); i++) { View inflate = LayoutInflater.from(this).inflate(R.layout.item_personal_flow_labels, null); TextView label = (TextView) inflate.findViewById(R.id.tv_label_name); label.setText(list.get(i)); mFlowLayout.addView(inflate); } }

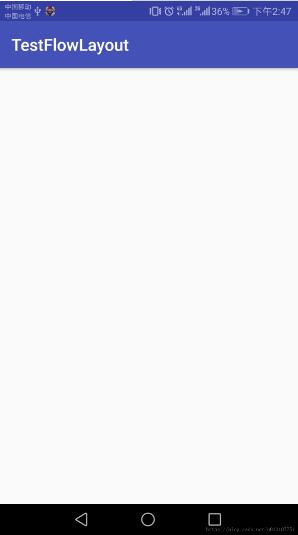

运行一下:

咦!!!这时候发现我们添加的子View竟然没添加进去?这是为什么呢?

这时候就不得不说一下onMeasure方法了,我们重写一下onMeasure然后在看一下:

@Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int totalWidth = MeasureSpec.getSize(widthMeasureSpec); int totalHeight = MeasureSpec.getSize(heightMeasureSpec); int sizeWidth = MeasureSpec.getSize(widthMeasureSpec) - getPaddingRight() - getPaddingLeft(); int sizeHeight = MeasureSpec.getSize(heightMeasureSpec) - getPaddingTop() - getPaddingBottom(); int modeWidth = MeasureSpec.getMode(widthMeasureSpec); int modeHeight = MeasureSpec.getMode(heightMeasureSpec); final int count = getChildCount(); for (int i = 0; i < count; i++) { final View child = getChildAt(i); int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(sizeWidth, modeWidth == MeasureSpec.EXACTLY ? MeasureSpec.AT_MOST : modeWidth); int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec(sizeHeight, modeHeight == MeasureSpec.EXACTLY ? MeasureSpec.AT_MOST : modeHeight); // 测量child child.measure(childWidthMeasureSpec, childHeightMeasureSpec); } setMeasuredDimension(totalWidth, resolveSize(totalHeight, heightMeasureSpec)); }

在运行一下:

我们可以看到确实是有View显示出来了,可是为什么只有一个呢?

其实这里显示的不是只有一个,而是所有的子View都盖在一起了,所以看起来就像只有一个View,这是因为我们的onLayout里面getChildAt(i).layout(l,t,r,b);所有的子View摆放的位置都是一样的,所以这边要注意一下,自定义ViewGroup的时候一般onLayout和onMeasure都必须重写,因为这两个方法一个是计算子View的大小,一个是计算子View摆放的位置,缺少一个子View都会显示不出来.

接下来我们在改写一下onLayout方法让子View都显示出来

@Override protected void onLayout(boolean changed, int l, int t, int r, int b) { int count = getChildCount(); for (int i = 0; i < count; i++) { getChildAt(i).layout(l,t,r,b); l+=getChildAt(i).getMeasuredWidth(); } }

这样子View就不会重叠在一起了,可是又发现一个问题,就是子View都在排在同一行了,我们怎么才能让子View计算排满一行就自动换行呢?

接下来我们定义一个行的类Line来保存一行的子View:

class Line{ int mWidth = 0;// 该行中所有的子View累加的宽度 int mHeight = 0;// 该行中所有的子View中高度的那个子View的高度 List<View> views = new ArrayList<View>(); public void addView(View view) {// 往该行中添加一个 views.add(view); mWidth += view.getMeasuredWidth(); int childHeight = view.getMeasuredHeight(); mHeight = mHeight < childHeight ? childHeight : mHeight;//高度等于一行中最高的View } //摆放行中子View的位置 public void Layout(int l, int t){ } }

这样我们就可以让FlowLayout专门对Line进行摆放,然后Line专门对本行的View进行摆放

接下来针对Line我们重新写一下onMeasure和onLayout方法

@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int totalWidth = MeasureSpec.getSize(widthMeasureSpec); int sizeWidth = MeasureSpec.getSize(widthMeasureSpec) - getPaddingRight() - getPaddingLeft(); int sizeHeight = MeasureSpec.getSize(heightMeasureSpec) - getPaddingTop() - getPaddingBottom(); restoreLine();// 还原数据，以便重新记录 int modeWidth = MeasureSpec.getMode(widthMeasureSpec); int modeHeight = MeasureSpec.getMode(heightMeasureSpec); final int count = getChildCount(); for (int i = 0; i < count; i++) { final View child = getChildAt(i); if (child.getVisibility() == View.GONE) { break; } int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(sizeWidth, modeWidth == MeasureSpec.EXACTLY ? MeasureSpec.AT_MOST : modeWidth); int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec(sizeHeight, modeHeight == MeasureSpec.EXACTLY ? MeasureSpec.AT_MOST : modeHeight); // 测量child child.measure(childWidthMeasureSpec, childHeightMeasureSpec); if (mLine == null) { mLine = new Line(); } int measuredWidth = child.getMeasuredWidth(); mUsedWidth += measuredWidth;// 增加使用的宽度 if (mUsedWidth < sizeWidth) { //当本行的使用宽度小于行总宽度的时候直接加进line里面 mLine.addView(child); mUsedWidth += mHorizontalSpacing;// 加上间隔 if (mUsedWidth >= sizeWidth){ if (!newLine()){ break; } } }else {// 使用宽度大于总宽度。需要换行 if (mLine.getViewCount() == 0){//如果这行一个View也没有超过也得加进去,保证一行最少有一个View mLine.addView(child); if (!newLine()) {// 换行 break; } }else { if (!newLine()) {// 换行 break; } mLine.addView(child); mUsedWidth += measuredWidth + mHorizontalSpacing; } } } if (mLine !=null && mLine.getViewCount() > 0 && !mLines.contains(mLine)){ mLines.add(mLine); } int totalHeight = 0; final int linesCount = mLines.size(); for (int i = 0; i < linesCount; i++) {// 加上所有行的高度 totalHeight += mLines.get(i).mHeight; } totalHeight += mVerticalSpacing * (linesCount - 1);// 加上所有间隔的高度 totalHeight += getPaddingTop() + getPaddingBottom();// 加上padding // 设置布局的宽高，宽度直接采用父view传递过来的最大宽度，而不用考虑子view是否填满宽度，因为该布局的特性就是填满一行后，再换行 // 高度根据设置的模式来决定采用所有子View的高度之和还是采用父view传递过来的高度 setMeasuredDimension(totalWidth, resolveSize(totalHeight, heightMeasureSpec)); }

可能有点长,不过注释都写得比较清楚了,简单的说就是遍历计算子View的宽高,动态加入行中,如果View的宽大于剩余的行宽就在取一行放下,接下来我们在重写一些onLayout:

@Overrideprotected void onLayout(boolean changed, int l, int t, int r, int b) { if (!mNeedLayout && changed){ mNeedLayout = false; int left = getPaddingLeft();//获取最初的左上点 int top = getPaddingTop(); int count = mLines.size(); for (int i = 0; i < count; i++) { Line line = mLines.get(i); line.LayoutView(left,top);//摆放每一行中子View的位置 top +=line.mHeight+ mVerticalSpacing;//为下一行的top赋值 } } }

由于我们把子View的摆放都放在Line中了,所以onLayout比较简单,接下来我们看一下Line的LayoutView方法:

public void LayoutView(int l, int t) { int left = l; int top = t; int count = getViewCount(); int layoutWidth = getMeasuredWidth() - getPaddingLeft() - getPaddingRight();//行的总宽度 //剩余的宽度，是除了View和间隙的剩余空间 int surplusWidth = layoutWidth - mWidth - mHorizontalSpacing * (count - 1); if (surplusWidth >= 0) { for (int i = 0; i < count; i++) { final View view = views.get(i); int childWidth = view.getMeasuredWidth(); int childHeight = view.getMeasuredHeight(); //计算出每个View的顶点，是由最高的View和该View高度的差值除以2 int topOffset = (int) ((mHeight - childHeight) / 2.0 + 0.5); if (topOffset < 0) { topOffset = 0; } view.layout(left,top+topOffset,left+childWidth,top + topOffset + childHeight); left += childWidth + mVerticalSpacing;//为下一个View的left赋值 } } }

也是比较简单,其实就是根据宽度动态计算而已,我们看看效果吧

可以了吧,看起来是大功告成了,可是我们发现左边和右边的间距好像不相等,能不能让子View居中显示呢?答案当然是可以的,接下来我们提供个方法,让外部可以设置里面子View的对齐方式:

public interface AlienState { int RIGHT = 0; int LEFT = 1; int CENTER = 2; @IntDef(value = {RIGHT, LEFT, CENTER}) @interface Val {} } public void setAlignByCenter(@AlienState.Val int isAlignByCenter) { this.isAlignByCenter = isAlignByCenter; requestLayoutInner(); } private void requestLayoutInner() { new Handler(Looper.getMainLooper()).post(new Runnable() { @Override public void run() { requestLayout(); } }); }

提供一个setAlignByCenter的方法,分别有左对齐右对齐和居中对齐,然后我们在Line的layoutView中改写一下:

//布局View if (i == 0) { switch (isAlignByCenter) { case AlienState.CENTER: left += surplusWidth / 2; break; case AlienState.RIGHT: left += surplusWidth; break; default: left = 0; break; }}

在layoutView中把剩余的宽度按照对齐的类型平分一下就得到我们要的效果了

好了,这样就达到我们要的效果了.可是在回头来看一下我们MainActivity里面的写法会不会感觉很撮呢?对于习惯了ListView,RecyclerView的Adapter写法的我们有没有办法改一下,像写adapter一样来写布局呢?聪明的程序猿是没有什么办不到的,接下来我们就来改写一下:

public void setAdapter(List<?> list, int res, ItemView mItemView) { if (list == null) { return; } removeAllViews(); int layoutPadding = dipToPx(getContext(), 8); setHorizontalSpacing(layoutPadding); setVerticalSpacing(layoutPadding); int size = list.size(); for (int i = 0; i < size; i++) { Object item = list.get(i); View inflate = LayoutInflater.from(getContext()).inflate(res, null); mItemView.getCover(item, new ViewHolder(inflate), inflate, i); addView(inflate); } } public abstract static class ItemView<T> { abstract void getCover(T item, ViewHolder holder, View inflate, int position); } class ViewHolder { View mConvertView; public ViewHolder(View mConvertView) { this.mConvertView = mConvertView; mViews = new SparseArray<>(); } public <T extends View> T getView(int viewId) { View view = mViews.get(viewId); if (view == null) { view = mConvertView.findViewById(viewId); mViews.put(viewId, view); } try { return (T) view; } catch (ClassCastException e) { e.printStackTrace(); } return null; } public void setText(int viewId, String text) { TextView view = getView(viewId); view.setText(text); } }

然后我们在MainActivity中在使用一下:

protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); FlowLayout mFlowLayout = (FlowLayout) findViewById(R.id.mFlowLayout); List<String> list = new ArrayList<>(); list.add('java'); list.add('javaEE'); list.add('javaME'); list.add('c'); list.add('php'); list.add('ios'); list.add('c++'); list.add('c#'); list.add('Android'); mFlowLayout.setAlignByCenter(FlowLayout.AlienState.CENTER); mFlowLayout.setAdapter(list, R.layout.item, new FlowLayout.ItemView<String>() { @Override void getCover(String item, FlowLayout.ViewHolder holder, View inflate, int position) { holder.setText(R.id.tv_label_name,item); } }); }

怎么样，是不是就根绝在跟使用adapter一样了呢.

Demo已放到github,欢迎大家指点
