Android底部导航栏的三种风格实现

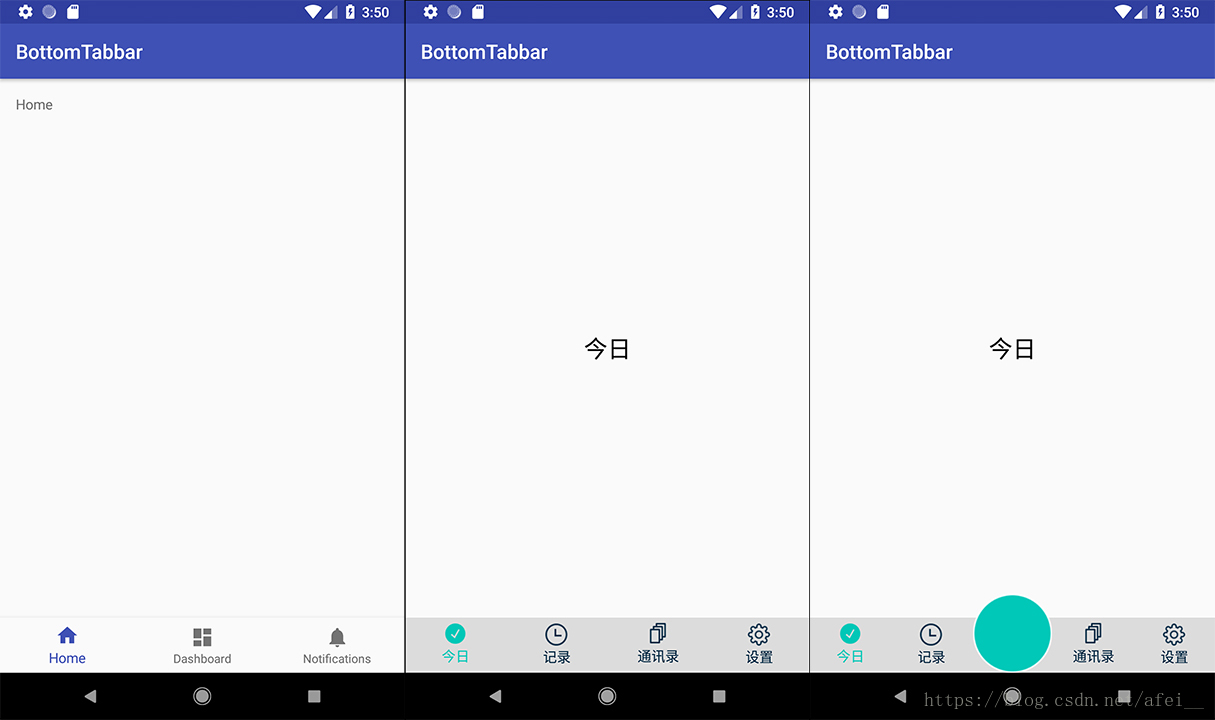

一、效果图展示

如果动图没有动的话，也可以看下面这个静态图

以下挨个分析每个的实现，这里只做简单的效果展示，大家可以基于目前代码做二次开发。

二、BottomNavigationView

这是 Google 给我们提供的一个专门用于底部导航的 View，你只需要在新建 Activity 的时候选择 “Bottom Navigation Activity”，IDE 就会自动使用 BottomNavigationView 帮你生成好相应的代码了。

1. 在 xml 中使用

<android.support.design.widget.BottomNavigationView android: android:layout_width='0dp' android:layout_height='wrap_content' android:layout_marginEnd='0dp' android:layout_marginStart='0dp' android:background='?android:attr/windowBackground' app:layout_constraintBottom_toBottomOf='parent' app:layout_constraintLeft_toLeftOf='parent' app:layout_constraintRight_toRightOf='parent' app:menu='@menu/navigation' />

这里面唯一要注意的就是 app:menu 属性了，它指定了你的导航栏显示的页面菜单是怎样的。

2. menu 的布局文件

<?xml version='1.0' encoding='utf-8'?><menu xmlns:android='http://schemas.android.com/apk/res/android'> <item android: android:icon='@drawable/ic_home_black_24dp' android:title='@string/title_home' /> <item android: android:icon='@drawable/ic_dashboard_black_24dp' android:title='@string/title_dashboard' /> <item android: android:icon='@drawable/ic_notifications_black_24dp' android:title='@string/title_notifications' /> </menu>

3. 在 Activity 中调用

private TextView mTextMessage; private BottomNavigationView.OnNavigationItemSelectedListener mOnNavigationItemSelectedListener = new BottomNavigationView.OnNavigationItemSelectedListener() { @Override public boolean onNavigationItemSelected(@NonNull MenuItem item) { switch (item.getItemId()) {case R.id.navigation_home: mTextMessage.setText(R.string.title_home); return true;case R.id.navigation_dashboard: mTextMessage.setText(R.string.title_dashboard); return true;case R.id.navigation_notifications: mTextMessage.setText(R.string.title_notifications); return true; } return false; } }; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_style1); mTextMessage = findViewById(R.id.message); BottomNavigationView navigation = findViewById(R.id.navigation); navigation.setOnNavigationItemSelectedListener(mOnNavigationItemSelectedListener); }

这里的演示 code 都是 IDE 自动生成的，由于 BottomNavigationView 目前我还没有在项目中实际使用过，这里不做过多分析，使用起来不难，以上代码已经足以满足我们的基本使用要求了。

三、RadioGroup + ViewPager

这是一种比较常见了的，下面 4 个 tab 的导航按钮，可以切换不同的页面，这里页面使用了 ViewPager + Fragment 的组合，实现了滑动的页面效果，也可以不使用 ViewPager，这个根据产品的定义来使用即可。

1. 布局文件

<?xml version='1.0' encoding='utf-8'?><RelativeLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:tools='http://schemas.android.com/tools' android:layout_width='match_parent' android:layout_height='match_parent' tools:context='.style2.Style2Activity'> <android.support.v4.view.ViewPager android: android:layout_width='match_parent' android:layout_height='match_parent' android:layout_above='@+id/tabs_rg' /> <RadioGroup android: android:layout_width='match_parent' android:layout_height='56dp' android:layout_alignParentBottom='true' android:background='#dcdcdc' android:orientation='horizontal'> <RadioButton android: android:checked='true' android:drawableTop='@drawable/tab_sign_selector' android:text='今日' /> <RadioButton android: android:drawableTop='@drawable/tab_record_selector' android:text='记录' /> <RadioButton android: android:drawableTop='@drawable/tab_contact_selector' android:text='通讯录' /> <RadioButton android: android:drawableTop='@drawable/tab_setting_selector' android:text='设置' /> </RadioGroup></RelativeLayout>

2. Activity 类

public class Style2Activity extends AppCompatActivity { private ViewPager mViewPager; private RadioGroup mTabRadioGroup; private List<Fragment> mFragments; private FragmentPagerAdapter mAdapter; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_style2); initView(); } private void initView() { // find view mViewPager = findViewById(R.id.fragment_vp); mTabRadioGroup = findViewById(R.id.tabs_rg); // init fragment mFragments = new ArrayList<>(4); mFragments.add(BlankFragment.newInstance('今日')); mFragments.add(BlankFragment.newInstance('记录')); mFragments.add(BlankFragment.newInstance('通讯录')); mFragments.add(BlankFragment.newInstance('设置')); // init view pager mAdapter = new MyFragmentPagerAdapter(getSupportFragmentManager(), mFragments); mViewPager.setAdapter(mAdapter); // register listener mViewPager.addOnPageChangeListener(mPageChangeListener); mTabRadioGroup.setOnCheckedChangeListener(mOnCheckedChangeListener); } @Override protected void onDestroy() { super.onDestroy(); mViewPager.removeOnPageChangeListener(mPageChangeListener); } private ViewPager.OnPageChangeListener mPageChangeListener = new ViewPager.OnPageChangeListener() { @Override public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) { } @Override public void onPageSelected(int position) { RadioButton radioButton = (RadioButton) mTabRadioGroup.getChildAt(position); radioButton.setChecked(true); } @Override public void onPageScrollStateChanged(int state) { } }; private RadioGroup.OnCheckedChangeListener mOnCheckedChangeListener = new RadioGroup.OnCheckedChangeListener() { @Override public void onCheckedChanged(RadioGroup group, int checkedId) { for (int i = 0; i < group.getChildCount(); i++) {if (group.getChildAt(i).getId() == checkedId) { mViewPager.setCurrentItem(i); return;} } } }; private class MyFragmentPagerAdapter extends FragmentPagerAdapter { private List<Fragment> mList; public MyFragmentPagerAdapter(FragmentManager fm, List<Fragment> list) { super(fm); this.mList = list; } @Override public Fragment getItem(int position) { return this.mList == null ? null : this.mList.get(position); } @Override public int getCount() { return this.mList == null ? 0 : this.mList.size(); } } }

这里唯一注意点的就是两个监听事件，要实现底部导航按钮和页面的联动。

四、带页面跳转功能的底部导航

很多 APP 的底部导航栏中间有一个很大的按钮，点击后通常是打开一个新的页面，这里我们要实现的就是这种底部导航。依旧是使用 RadioGroup 来做，只不过中间一个 tab 我们先用一个空的 View 来占位，然后在这个 View 的位置放置一个较大的按钮来覆盖住。

1. 布局文件

<?xml version='1.0' encoding='utf-8'?><RelativeLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:tools='http://schemas.android.com/tools' android:layout_width='match_parent' android:layout_height='match_parent' tools:context='.style3.Style3Activity'> <FrameLayout android: android:layout_width='match_parent' android:layout_height='match_parent' android:layout_above='@+id/tabs_rg' /> <RadioGroup android: android:layout_width='match_parent' android:layout_height='56dp' android:layout_alignParentBottom='true' android:background='#dcdcdc' android:orientation='horizontal'> <RadioButton android: android:checked='true' android:drawableTop='@drawable/tab_sign_selector' android:text='今日' /> <RadioButton android: android:drawableTop='@drawable/tab_record_selector' android:text='记录' /> <View /> <RadioButton android: android:drawableTop='@drawable/tab_contact_selector' android:text='通讯录' /> <RadioButton android: android:drawableTop='@drawable/tab_setting_selector' android:text='设置' /> </RadioGroup> <ImageView android: android:layout_width='80dp' android:layout_height='80dp' android:layout_alignParentBottom='true' android:layout_centerHorizontal='true' android:background='@android:color/transparent' android:src='https://www.haobala.com/bcjs/@mipmap/sign' /></RelativeLayout>

2. Activity 类

public class Style3Activity extends AppCompatActivity { private RadioGroup mTabRadioGroup; private SparseArray<Fragment> mFragmentSparseArray; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_style3); initView(); } private void initView() { mTabRadioGroup = findViewById(R.id.tabs_rg); mFragmentSparseArray = new SparseArray<>(); mFragmentSparseArray.append(R.id.today_tab, BlankFragment.newInstance('今日')); mFragmentSparseArray.append(R.id.record_tab, BlankFragment.newInstance('记录')); mFragmentSparseArray.append(R.id.contact_tab, BlankFragment.newInstance('通讯录')); mFragmentSparseArray.append(R.id.settings_tab, BlankFragment.newInstance('设置')); mTabRadioGroup.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() { @Override public void onCheckedChanged(RadioGroup group, int checkedId) {// 具体的fragment切换逻辑可以根据应用调整，例如使用show()/hide()getSupportFragmentManager().beginTransaction().replace(R.id.fragment_container, mFragmentSparseArray.get(checkedId)).commit(); } }); // 默认显示第一个 getSupportFragmentManager().beginTransaction().add(R.id.fragment_container,mFragmentSparseArray.get(R.id.today_tab)).commit(); findViewById(R.id.sign_iv).setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) {startActivity(new Intent(Style3Activity.this, SignActivity.class)); } }); } }

注意：

如果这里你也想使用 ViewPager 来展示 Fragment 的话，一定要注意这里的 RadioGroup 中间有一个占位的 View，即两者的监听事件里，实现联动时要考虑多个这个 View 的存在。

代码地址： https://gitee.com/afei_/BottomTabbar
