android 使用Xml文件定义Shape方式

在res目录下建一个drawable文件夹，注意文件夹名字一定要是drawable，否则在xml模板中你是找不到shape的

下图就通过一个xml文件自定义一个shape

<?xml version='1.0' encoding='utf-8'?><shape xmlns:android='http://schemas.android.com/apk/res/android' android:shape='oval'> <stroke android: android:color='#1f000000' /> <solid android:color='#FF0000' /></shape>

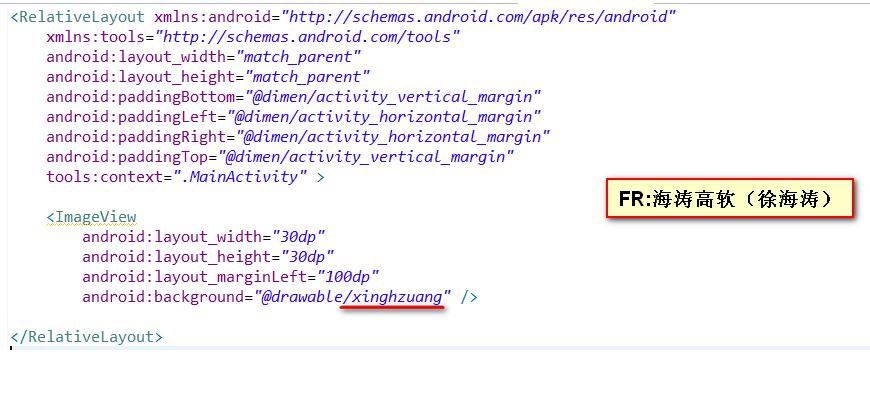

下图是布局文件

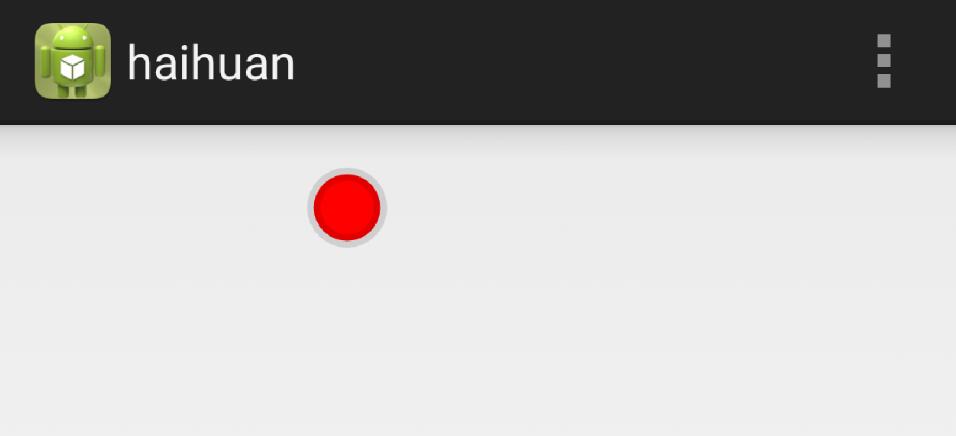

最后运行的效果如下：

下面这个shape文件，定义一个方形

<?xml version='1.0' encoding='utf-8'?><shape xmlns:android='http://schemas.android.com/apk/res/android' > <stroke android: android:color='#1f000000' /> <solid android:color='#ffffff' /> <corners android:radius='10dp' /></shape>

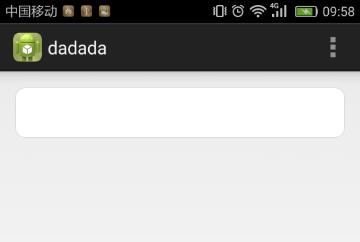

上面的shape的效果如下：

补充知识：AndroidStudio XML文件之shape标签使用详解

前言:

shape标签可以很方便的得到一些矩形、圆、椭圆、圆环，可以实现圆角、渐变，shape编写出来的资源，可以作为View的背景，减少View使用图片作为背景图的概率，从而减少apk体积，相对比图片要更节省内存，shape标签编写出来的资源一般放到drawable文件目录下。

shape标签如何使用:

shpae标签的载体是一个xml文件,一个xml里同时只能存在一个shape标签,在shape标签里声明一些属性和嵌套标签组合起来,可以得到一个视图资源,利用该资源可以填充View的属性

示例:

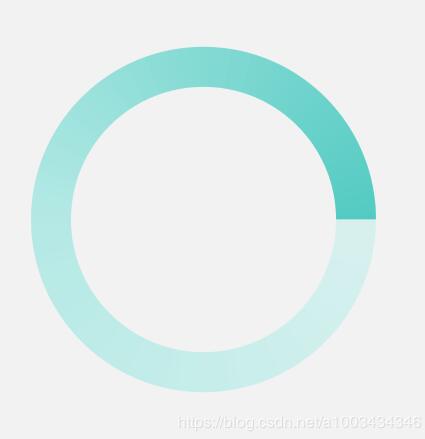

<!-- 圆环-流线型渐变 --><shape xmlns:android='http://schemas.android.com/apk/res/android' android:shape='ring' android:innerRadius='20dp' android:thickness='6dp' android:useLevel='false'> <size android: android: /> <!--扫描渐变shape不能设置角度 #00ff0000 #80ff0000 ffff0000 --> <gradient android:centerColor='@color/colorCyan' android:endColor='@color/colorGreen' android:startColor='@color/colorCyanine' android:type='sweep' /></shape>

shape标签里面的属性:

android:shape='XXX'

方型：rectangle，这也是默认的形状圆型：oval线形：line环形：ring，上面示例就为环形

如果android:shape='ring',以下属性定义才会生效:

android:innerRadius : 环内部（中间的孔）的半径，以dp表示android:innerRadiusRatio : 环内部的半径，浮点型。以环宽度的比率表示。此值被 android:innerRadius覆盖。默认值为 9。android:thickness : 环的厚度，以dp表示。android:thicknessRatio : 环的厚度，浮点型。表示为环宽度的比率。此值被 android:innerRadius 覆盖。默认值为 3。android:useLevel : 布尔值。如果这用作 LevelListDrawable，则此值为“true”。这通常应为“false”，否则形状不会显示。

shape标签里可以嵌套的标签:

solid标签的属性: 用于填充形状的内部颜色

android:color'XX'

corners标签的属性:为形状产生圆角。仅当形状为矩形时适用

android:radius : 所有角都进行圆角处理半径，如果有单独设置某个角，单独设置的优先级最高android:topLeftRadius ： 左上圆角android:topRightRadius ： 右上圆角android:bottomLeftRadius ： 左下圆角android:bottomRightRadius ： 右下圆角

padding标签的属性:内边距

android:left : 左内边距android:top ： 上内边距android:right ：右内边距android:bottom ：下内边距

size标签的属性:形状的大小，可以通过这里来设置形状大小

android:height='XX'android:width='XX'

stroke标签的属性: 描边，可以是实线也可以是虚线

android:width ：线宽android:color ：颜色android:dashWidth ：虚线的间距。仅在设置了 android:dashGap 时有效android:dashGap : 虚线的厚度大小。仅在设置了 android:dashWidth 时有效

gradient标签的属性:形状渐变颜色

android:angle ： 整型。渐变的角度（度）。0 为从左到右，90 为从上到上。必须是 45 的倍数。默认值为 0。android:centerX ： 浮点型。渐变颜色的位置 (0 - 1.0)。android:centerY ： 浮点型。渐变颜色的位置 (0 - 1.0)。android:centerColor ：颜色。起始颜色与结束颜色之间的可选颜色android:endColor ： 颜色。结束颜色android:gradientRadius ： 浮点型。渐变的半径。仅在 android:type='radial' 时适用。android:startColor ： 颜色。起始颜色android:type ：要应用的渐变图案的类型linear ：线性渐变。这是默认值radial ： 径向渐变。起始颜色为中心颜色。sweep ： 流线型渐变

动态创建GradientDrawable并使用:

用shape标签定义的xml，最终都会转化为GradientDrawable对象，所以创建GradientDrawable对象和定义shape文件是一样的

//创建GradientDrawable GradientDrawable gd = new GradientDrawable(); //对应形状 gd.setShape(GradientDrawable.RING); //对应内部填充颜色 gd.setColor(Color.parseColor('#FFFF0000')); //对应圆角 gd.setCornerRadius(5); //对应xml的stroke gd.setStroke(3, Color.parseColor('#FFFF0000')); //给某个view使用 view.setBackgroundDrawable(gd); //如果要设置渐变颜色,方法一 int colors[] = { 0xff255779 , 0xff3e7492, 0xffa6c0cd };//分别为开始颜色，中间夜色，结束颜色 GradientDrawable gradientDrawable = new GradientDrawable(GradientDrawable.Orientation.TOP_BOTTOM, colors); //设置中间渐变颜色的位置 gradientDrawable.setGradientCenter(1,2); //渐变type gradientDrawable.setGradientType(GradientDrawable.SWEEP_GRADIENT); //动态改变GradientDrawable的属性 GradientDrawable drawable =(GradientDrawable)view.getBackground(); drawable.setColor(fillColor); // 设置填充色 drawable.setStroke(strokeWidth, strokeColor); // 设置边框宽度和颜色 drawable.setColors(colors); // 设置渐变颜色数组

把资源文件转换成Java对象：

GradientDrawable d = (GradientDrawable) context.getResources().getDrawable(R.drawable.loading_shape); d.setColors(PublicLibraryStyle.colorThemes); bindId(R.id.iv_loading).setBackground(d);

以上这篇android 使用Xml文件定义Shape方式就是小编分享给大家的全部内容了，希望能给大家一个参考，也希望大家多多支持好吧啦网。
