基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

【字号: 日期:2022-09-26 13:34:19浏览:4作者:猪猪

代码链接:

https://github.com/watersink/mtcnn-linux-as

本代码可以在模拟器下进行跑。

环境:

windows10

Android studio 3.6

Sdk:android10 api 29

Ndk:r15c

Ncnn:20200226

Linux下的代码测试:

cd mtcnn_linux/buildcmake ..make./mtcnn

如果可以跑通,输出正确结果,证明mtcnn代码的准确性。

实际操作的时候,首先基于linux把c++代码调试通,方便后续的android调试。

Android进行c++调试时,使用__android_log_print函数进行log的输出,

开发:

(1)工程建立

新建android工程,选择Native C++,工程名为mtcnn,C++ Standard选择c++11

(2)资源文件res修改:

src/main/res/drawable下面随便复制一张带有人脸的照片,比如这里,复制了一张beauty.png

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

src/main/res/layout下面新加main.xml。

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

详细内容,

<?xml version='1.0' encoding='utf-8'?><LinearLayout xmlns:android='http://schemas.android.com/apk/res/android' android:orientation='vertical' android:layout_width='fill_parent' android:layout_height='fill_parent'> <LinearLayout android:orientation='horizontal' android:layout_width='fill_parent' android:layout_height='wrap_content'> <Button android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:text='选图' /> <Button android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:text='检测' /> </LinearLayout> <TextView android: android:layout_width='fill_parent' android:layout_height='wrap_content' android:text='' /> <ImageView android: android:layout_width='fill_parent' android:layout_height='fill_parent' android:layout_weight='1' /></LinearLayout>

(3)增加ncnn的lib文件

src/main下面新加jniLibs文件夹,加入对应平台的libncnn.a

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

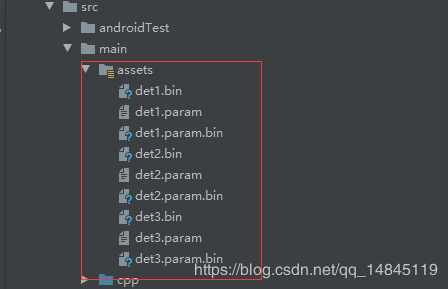

(4)增加网络模型文件assets

在main下面新建assets文件夹,里面放入mtcnn的3个网络结构的模型文件。

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

(5)修改java文件,

修改src/main/java/com/example/mtcnn下面的MainActivity,

主要操作,包括在onCreate函数中对mtcnn这个类进行初始化。然后监听buttonImage,buttonDetect按钮,分别进行实现。

然后在该路径下增加MTCNN类,主要需要实现的方法如下,

package com.example.mtcnn; public class MTCNN { //人脸检测模型导入 public native boolean FaceDetectionModelInit(byte[] det1_param, byte[] det1_bin, byte[] det2_param,byte[] det2_bin,byte[] det3_param,byte[] det3_bin); //人脸检测 public native int[] FaceDetect(byte[] imageDate, int imageWidth , int imageHeight, int imageChannel); public native int[] MaxFaceDetect(byte[] imageDate, int imageWidth , int imageHeight, int imageChannel); //人脸检测模型反初始化 public native boolean FaceDetectionModelUnInit(); //检测的最小人脸设置 public native boolean SetMinFaceSize(int minSize); //线程设置 public native boolean SetThreadsNumber(int threadsNumber); //循环测试次数 public native boolean SetTimeCount(int timeCount); static { System.loadLibrary('mtcnn'); }}

(6)修改cpp文件,

首先将ncnn的include文件夹包含进来。

将模型的3个id.h文件包含进来,det1.id.h,det2.id.h,det3.id.h

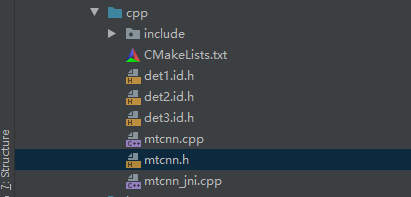

mtcnn_jni.cpp负责对人脸检测的几个native方法进行实现。

mtcnn.h,mtcnn.cpp分别定义了一个MTCNN类,然后进行了相关方法的实现。

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

需要注意,

这里读取的模型文件是通过二进制的方式读取的assets下面的模型。所以模型文件一定要首先进行加密处理(ncnn2mem)。

然后ncnn读取加密后文件和未加密文件是有一些区别的。主要包含2个地方。

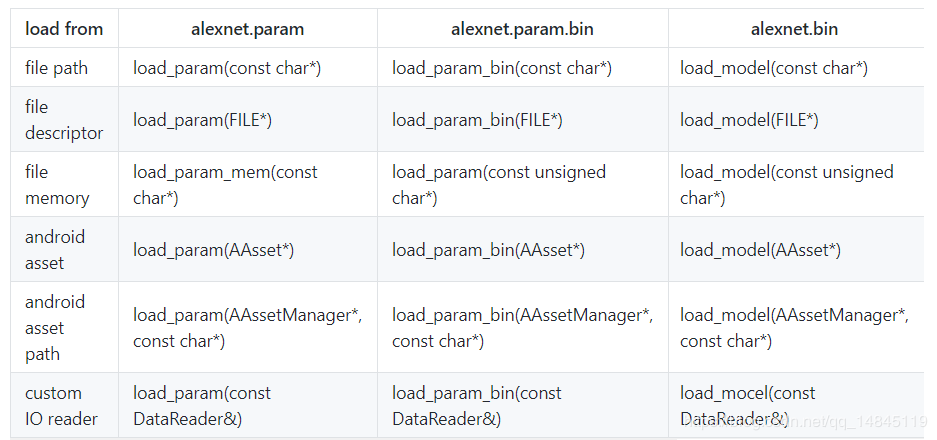

第一个区别就是导入模型的区别,详细的用法看下图。

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

未加密的:

load_paramload_model

已经加密的:

load_param_binload_model

如果使用load_param,load_model加载已经加密的文件,返回值为读取的字节数

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能

其余情况下,正常加载模型会返回0,错误返回其他值。

第二个区别就是,就是模型读取输入节点和输出节点的区别,

未加密的:

ex.input('data', in);ncnn::Mat score_, location_;ex.extract('prob1', score_);ex.extract('conv4-2', location_);

已经加密的:

ex.input(det1_param_id::BLOB_data, in);ncnn::Mat score_, location_;ex.extract(det1_param_id::BLOB_prob1, score_);ex.extract(det1_param_id::BLOB_conv4_2, location_);

(7)修改cpp下面的CMakeLists,增加ncnnlib的引用。

cmake_minimum_required(VERSION 3.4.1) #include头文件目录include_directories(include)#source directory源文件目录file(GLOB MTCNN_SRC *.h *.cpp)set(MTCNN_COMPILE_CODE ${MTCNN_SRC})#添加ncnn库add_library(libncnn STATIC IMPORTED )set_target_properties(libncnn PROPERTIES IMPORTED_LOCATION ${CMAKE_SOURCE_DIR}/../jniLibs/${ANDROID_ABI}/libncnn.a)#编译为动态库add_library(mtcnn SHARED ${MTCNN_COMPILE_CODE})#添加工程所依赖的库find_library( log-lib log )target_link_libraries( mtcnn libncnn android jnigraphics z ${log-lib} )

(8)修改app/build.gradle下, defaultConfig里面加入下面的代码,

externalNativeBuild { cmake { arguments '-DANDROID_TOOLCHAIN=clang' cFlags '-fopenmp -O2 -fvisibility=hidden -fomit-frame-pointer -fstrict-aliasing -ffunction-sections -fdata-sections -ffast-math ' cppFlags '-fopenmp -O2 -fvisibility=hidden -fvisibility-inlines-hidden -fomit-frame-pointer -fstrict-aliasing -ffunction-sections -fdata-sections -ffast-math ' arguments '-DANDROID_STL=c++_shared', '-DANDROID_CPP_FEATURES=rtti exceptions' cppFlags '' cppFlags '-std=c++11' cppFlags '-frtti' cppFlags '-fexceptions' } } ndk { abiFilters ’armeabi-v7a’// , ’arm64-v8a’ //,’x86’, ’x86_64’, ’armeabi’ stl 'gnustl_static' }

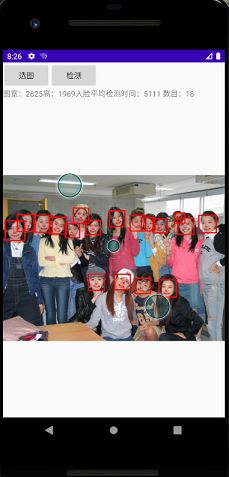

最终结果:

基于Android studio3.6的JNI教程之ncnn人脸检测mtcnn功能
