vue中echarts的用法及与elementui-select的协同绑定操作

1.vue中echarts的使用

引入echarts后

let myChart = echarts.init(document.getElementById(’dsm’));//dsm为绑定的dom结构 var option = { //backgroundColor:'#111c4e', tooltip: { trigger: ’axis’ }, legend: { //图表上方的图例显隐 data:[’光合有效辐射’], textStyle: {color: ’#fff’ } }, color:[’#E4FD0A’], grid: { //图表里上下左右的空间 间隙 left: ’3%’, right: ’8%’, bottom: ’3%’, containLabel: true }, xAxis: {//x轴属性 type: ’category’, name: ’日期/时间’, // boundaryGap: false, data: this.xZhou, axisLine:{ lineStyle:{color:’#fff’} // x轴坐标轴颜色 }, axisLabel: { show: true, color: ’#fff’, fontSize:12, // rotate: 30 } }, yAxis: { //y轴属性 type: ’value’, name: ’光合有效辐射’, axisLine:{ lineStyle:{color:’#fff’} // x轴坐标轴颜色 }, axisLabel: { show: true, color: ’#fff’, fontSize:12, // rotate: 30 } }, series: [ //为鼠标在图表中划过时显示的数据 { name:’光合有效辐射’, type:’line’, stack: ’总量’, data:this.yZhou, lineStyle:{normal:{ color: ’#E4FD0A’} } } ] }; myChart.setOption(option) window.addEventListener('resize', function () { //设置图表因窗口大小的变化进行变化 myChart.resize(); });

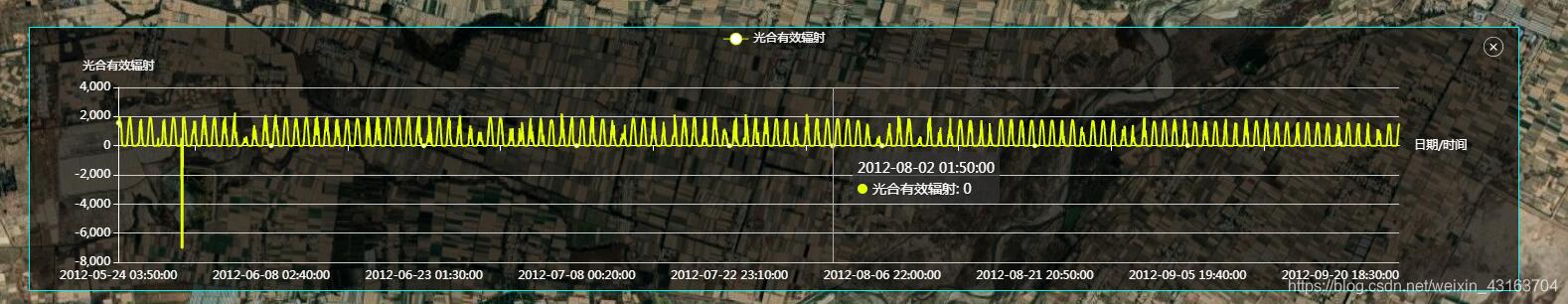

上述图表的显示效果为：

2.echarts与elementui-select的协同绑定

实现依据elementui-select的变化而变化图表。

<template> <div class='content'> <div v-show='isXM'> <div @click='close'></div> <div class='chartContent'> <el-select v-model='defaultyAxis' //利用v-model对默认数据defaultyAxis进行改变，实际绑定的数据是yAxisOption placeholder='请选择' popper- @change='renderChart()' > <el-option v-for='item in yAxisOption' :key='item' :label='item' :value='item'></el-option> </el-select> <div id='zsfChart'></div> </div> </div> </div></template>

<script>import { zsfEntity} from ’@/api/sfcl.js’export default { name: ’Home’, data() { return { isXM: true, yAxisOption: [’a’, ’b’], defaultyAxis: ’’, dataOgj: {}, } }, mounted() { this.$comjs.addSimplePoint([100.62713539843939, 38.620863795306164]) //cesium挂载图标 this.getChartDataAndRender() }, methods: { close() { this.isXM = false this.$store.commit(’getComponent1’, ’’) }, getChartDataAndRender(){ //axios获取异步数据 var _this = this zsfEntity().then(res => { if(res.obj.length == 0){ return } let keyArr = Object.keys(res.obj[0]) for (let item of keyArr) { _this.dataOgj[item] = [] } for (let item of res.obj) { for (let item1 of keyArr) { _this.dataOgj[item1].push(item[item1]) } } _this.yAxisOption = keyArr.slice(1)//y轴实际数据 四项 _this.defaultyAxis = _this.yAxisOption[0] //获取y轴默认数据 _this.renderChart() }) }, //渲染图表 renderChart() { let myChart = echarts.init(document.getElementById(’zsfChart’)) let option = { tooltip: { trigger: ’axis’, axisPointer: { type: ’cross’, label: { backgroundColor: ’#6a7985’ } } }, legend: { data:[this.defaultyAxis], textStyle: { color: ’#fff’ } }, grid: { right: ’5%’, left: ’5%’ }, color: [’#E4FD0A’], xAxis: { name: '观测时间', type: ’category’, boundaryGap: false, data: this.dataOgj.observeTime, axisLabel: { color: ’#ffffff’ // fontSize: 10, // rotate:30 }, axisLine: { lineStyle: { color: ’#ffffff’, type: ’dashed’ } } }, yAxis: { name: this.defaultyAxis,//挂载默认数据 type: ’value’, axisLabel: { color: ’#ffffff’, fontSize: 10 // rotate:30 }, axisLine: { lineStyle: { color: ’#ffffff’, type: ’dashed’ } } }, series: [ { data: this.dataOgj[this.defaultyAxis], type: ’line’, name: this.defaultyAxis } ] } myChart.setOption(option) window.addEventListener(’resize’, function() { myChart.resize() }) } }, destroyed(){ this.$comjs.removeSimplePoint() }}</script>

<style lang='stylus'>.trsfChartSelect-popper background: rgba(1,64,64,1) .el-select-dropdown__item.hover, .el-select-dropdown__item:hover background: rgba(0,0,0,0.5) .el-select-dropdown__item color: #fff</style><style lang='stylus' scoped> @import ’../../assets/styles/varibles.styl’.content position: absolute right: vw(10) top:vh(71) z-index: 100 color: #fff background: $bgColor .contentDetail width:vw(1500) height:vh(348) position: fixed right: 70px bottom: 27px margin:auto z-index: 100 color: #fff background: $bgColor border: 1px solid rgba(3,240,240,1) .close position:absolute right:vw(15) top:vh(10) cursor: pointer background-image:url('/images/lanhu/close.png') width: 20px; height: 20px; z-index: 1 .baseInfo height: 75px; padding-top: 30px; .baseInfo-item width: 33%; display: inline-block; text-align: left; margin-bottom: 20px; padding-left: 80px; .baseInfo-item-icon vertical-align: middle margin-right: 14px .baseInfo-item-text vertical-align: middle .separator height: 1px background: #03F0F0 .chartContent height: 100% .chartSelect position:absolute right: 63px margin-top: 20px width: 150px z-index: 1 /deep/ .el-input__inner height: 28px; line-height: 28px; background:rgba(1,64,64,1); border-radius:2px; border:1px solid rgba(0,252,252,1); color: #fff /deep/ .el-input__icon line-height: 28px; #zsfChart height: 100% width:100%</style>

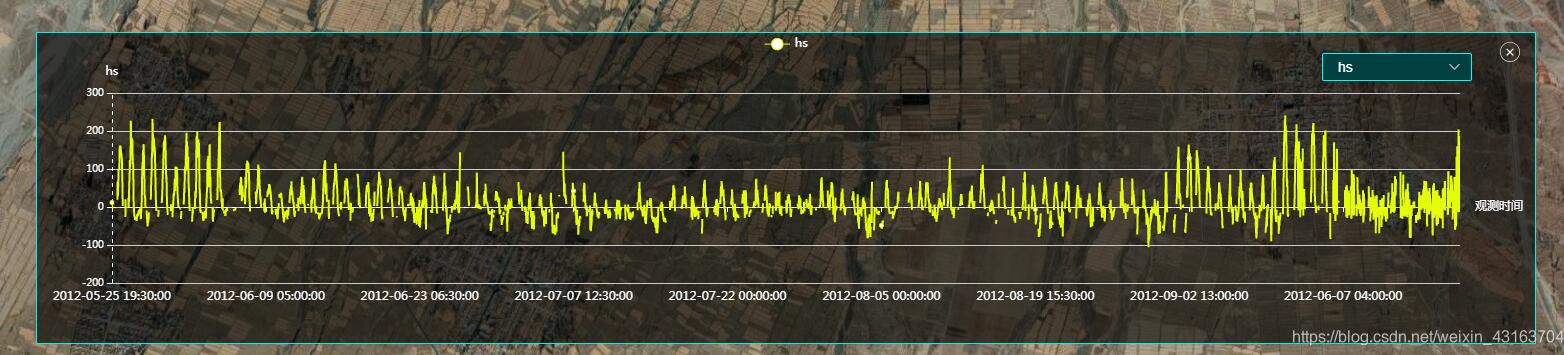

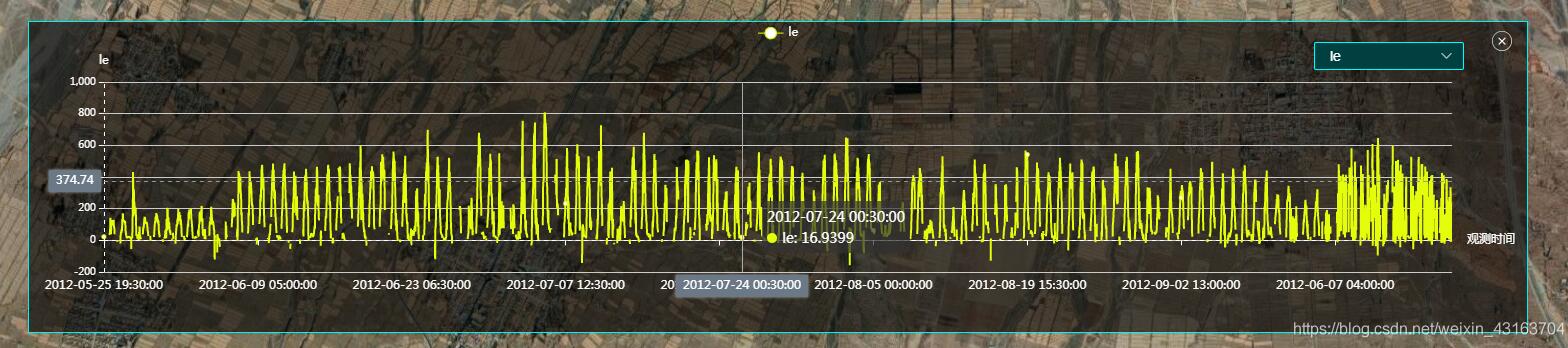

效果实现

补充知识：vue项目在同一页面中引入多个echarts图表 ，并实现封装，自适应和动态数据改变

vue-Echarts

公司最近做项目需要用到图表，以前是使用echarts,现在也是用这个，没什么好纠结的！ 但是最近发现以前每次做图表之类的都没有封装，每次做图表都要从新去配置之类的，写了好多重复代码，感觉很累啊，所以自己把图表封装成子组件使用，代码工作量减轻了很多，而且子组件使用了数据进行监听和图表自适应屏幕大小，这样以后会方便很多了！

当然公司的项目肯定不能发出来了，我会做个简单的demo出来

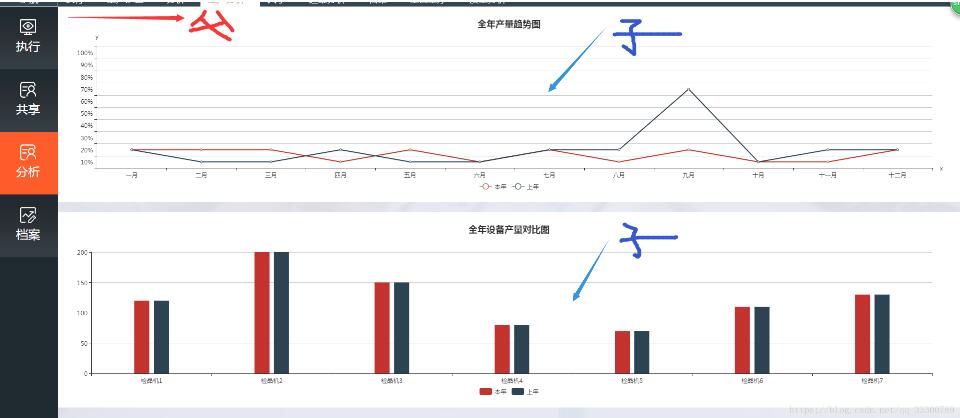

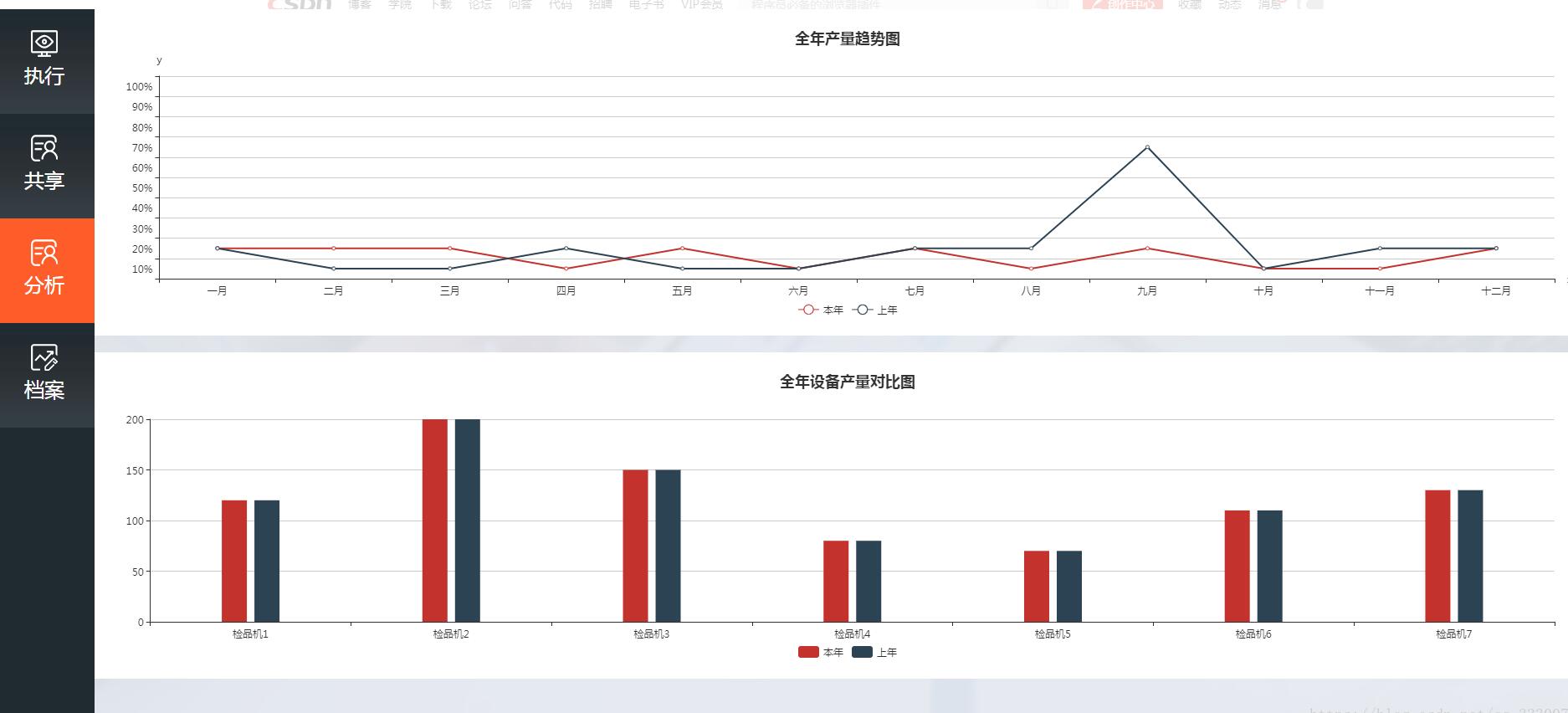

先截个图吧！

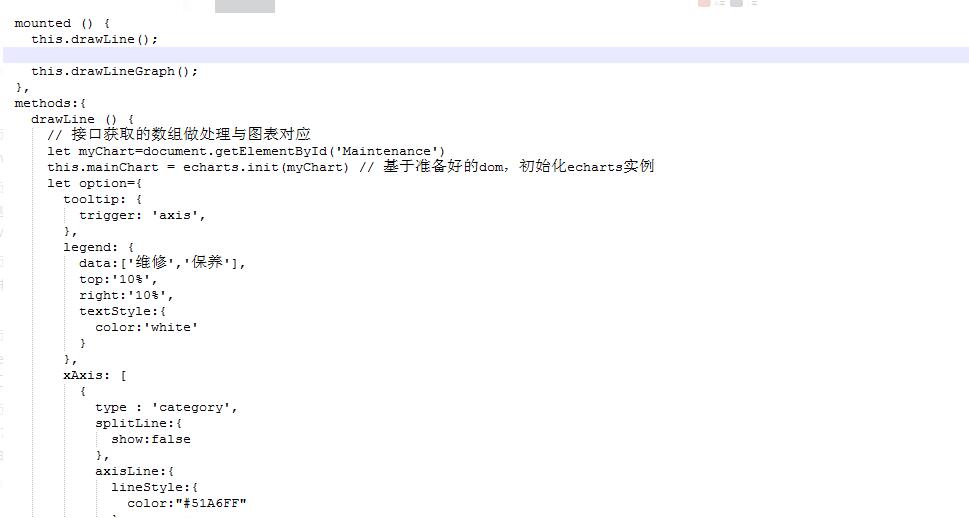

其实我也未作什么太复杂的工作，以前工作中，页面中要2个图表，我在methods:{}中写两个方法配置之类的，类似这样子：

好了，首先第一步，使用echarts当然要引用了

1. vue 项目中 引用echarts

cnpm install echarts -S

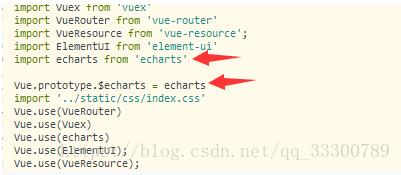

执行完毕后再 main.js中引入

因为是pc端的项目，用了element ui （不重要）,引入之后就可以在全局使用了，之前对这个不是很懂，每个要图表页面都引入echarts，就像这个样子：

使代码写的乱七八糟的,现在在全局引用了，就不需要在每个用图表的页面中引入了

2. 父子组件中使用图表，现在我做的这个页面把他分成两个部分，这个页面整体为父，两个图表为子组件，这样子

1.先看下父组件代码，样式类的请忽视

import linegraph from ’@/components/linegraph.vue’export default { data(){ return{ notAccess:false, ChartLineGraph2:null, option:{ title: { text: ’全年产量趋势图’, left: ’center’ }, tooltip: { trigger: ’item’, formatter: ’{a} <br/>{b} : {c}’ }, legend: { left: ’center’, data: [’本年’, ’上年’], bottom:0 }, xAxis: { type: ’category’, name: ’x’, splitLine: {show: false}, data: [’一月’, ’二月’, ’三月’, ’四月’, ’五月’, ’六月’, ’七月’, ’八月’, ’九月’, ’十月’, ’十一月’, ’十二月’] }, grid: { left: ’1%’, right: ’2%’, bottom: ’8%’, containLabel: true }, yAxis: { type: ’category’, name: ’y’, splitLine: {show: true}, data:[’10%’,’20%’,’30%’,’40%’,’50%’,’60%’,’70%’,’80%’,’90%’,’100%’] }, series: [ { name: ’本年’, type: ’line’, data: [0.8, 0.98, 0.96, 0.27, 0.81, 0.47, 0.74, 0.23, .69, 0.25, 0.36, 0.56] }, { name: ’上年’, type: ’line’, data: [1, 0.2, 0.4, 0.8, 0.16, 0.32, 0.64, 1.28, 5.6, 0.25, 0.63, 0.65, 0.12] }, ] }, option2:{ title: { text: ’全年设备产量对比图’, left: ’center’ }, xAxis: { type: ’category’, data: [’检品机1’, ’检品机2’, ’检品机3’, ’检品机4’, ’检品机5’, ’检品机6’, ’检品机7’] }, yAxis: { type: ’value’ }, legend: { left: ’center’, data: [’本年’, ’上年’], bottom:0 }, grid: { left: ’1%’, right: ’2%’, bottom: ’8%’, containLabel: true }, series: [ { name: ’本年’, data: [120, 200, 150, 80, 70, 110, 130], type: ’bar’, barWidth:30, }, { name: ’上年’, data: [120, 200, 150, 80, 70, 110, 130], type: ’bar’, barWidth:30, }] } } }, mounted(){ }, components:{ ErrorTip, linegraph, }}

这是父组件代码，两个图表不管是折线图还是柱状图都是使用 linegraph.vue这个子组件来进行的，因为我把echarts图表生成的配置项都放在了父组件里面，然后通过父组件给子组件传值实现图表生成，

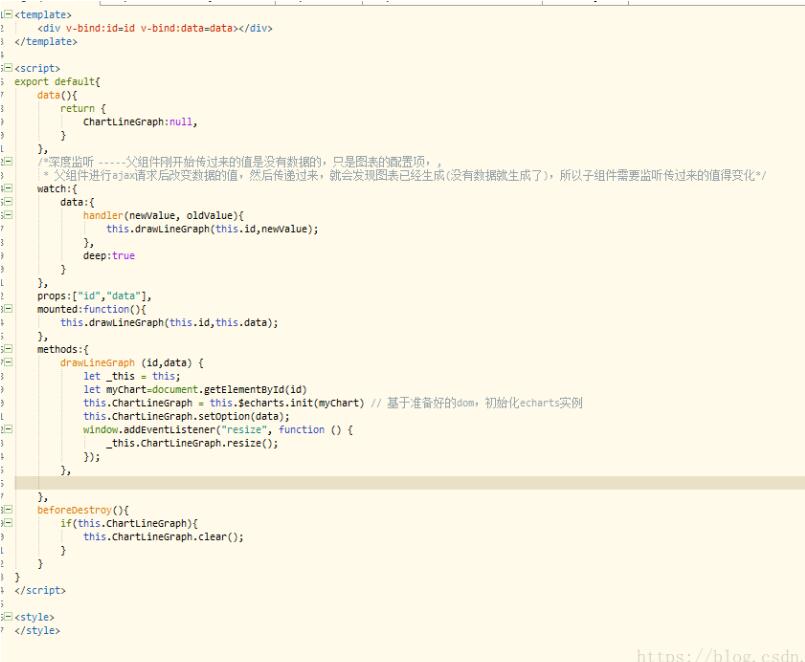

3.父组件我们看完了，现在我们看下是如何封装的图表类linegraph.vue子组件，我先截图一下，然后解释：

这里需要注意一下这几个问题，

第一个： 父子组件传值问题 ，父组件需要传id值和配置项的值给子组件生成图表，通过vue的prop传过来的id和data（配置项） ，具体怎么传值可看父子组件传值代码或百度；

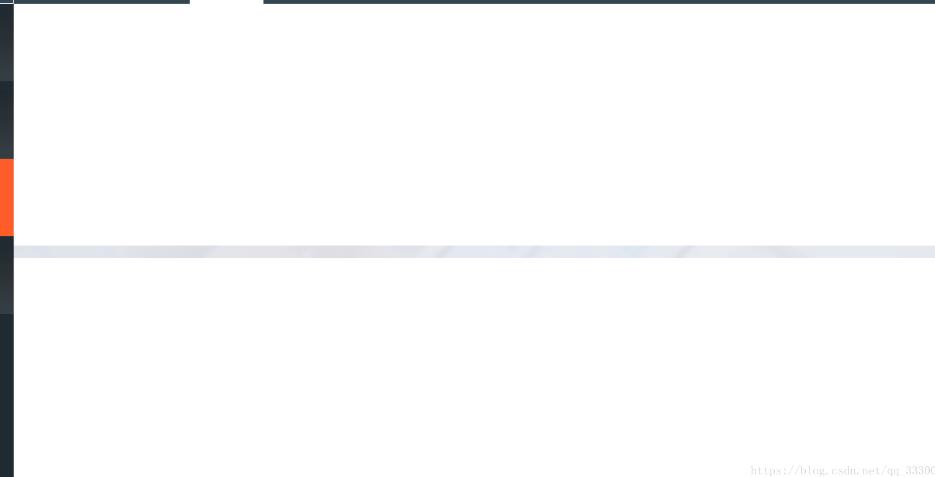

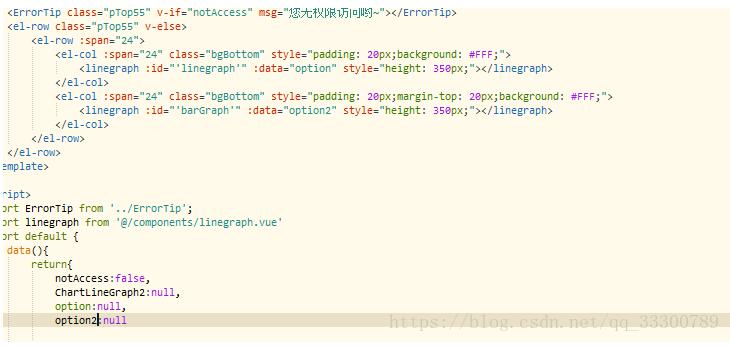

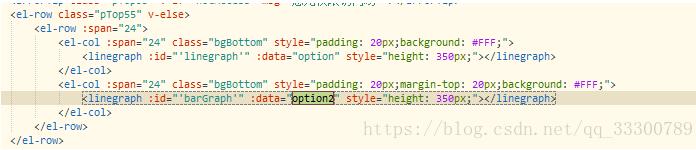

第二点： 我们首先设想这样一个场景： 当父组件的传值 option或者option2 (图表配置项)，刚开始在data()里面是设置为option:null,或者是一个空的对象,或者配置项缺少数据这部分，在methods中通过ajax调用接口获取到数据然后赋值给option,例如：this.option = 一个对象，可以成图表之类的，当option值未改变时就把option=null的值传递给了子组件，这样图表生成不了，像这样

数据不能动态传值 ，数据不能动态传值！ 要解决这个问题，必须用到vue watch的对象深度监听，我之前写了一篇watch，正好用上了

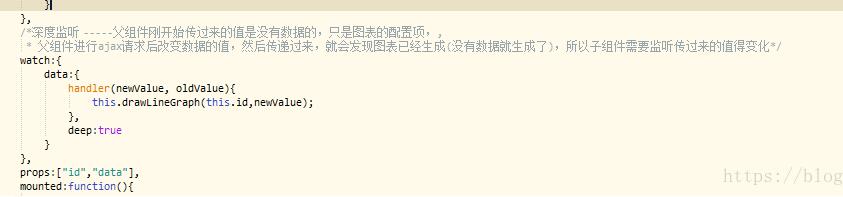

对子组件接受到的data（配置项）进行深度监听，当父组件通过ajax改变了传过来的data的值，图表将会重新渲染。

3.第三个问题

图表自适应，当屏幕大小改变时，图表也需要进行自适应，本来挺简单的东西，被我头脑转不过来，搞了一个小时，总算搞好了啊，其实之前写的就是在 子组件的 drawLineGraph（）方法里面写入一个方法，这个方法

window.onresize =this.ChartLineGraph.resize;

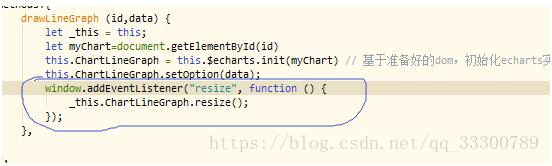

还是出问题了，这个页面两个图表，结果只有后面的图表会自适应，前面的那个没反应???,我就蒙了，还以为自己方法写错了，真是蛋疼， 改成这样，那个this一定要注意，我就是搞错对象了，然后两个图表都可以自适应

好吧，这是我封装的echarts组件，没有进行ajax的对接操作，如果有问题，欢迎留言！
