VUE和Antv G6实现在线拓扑图编辑操作

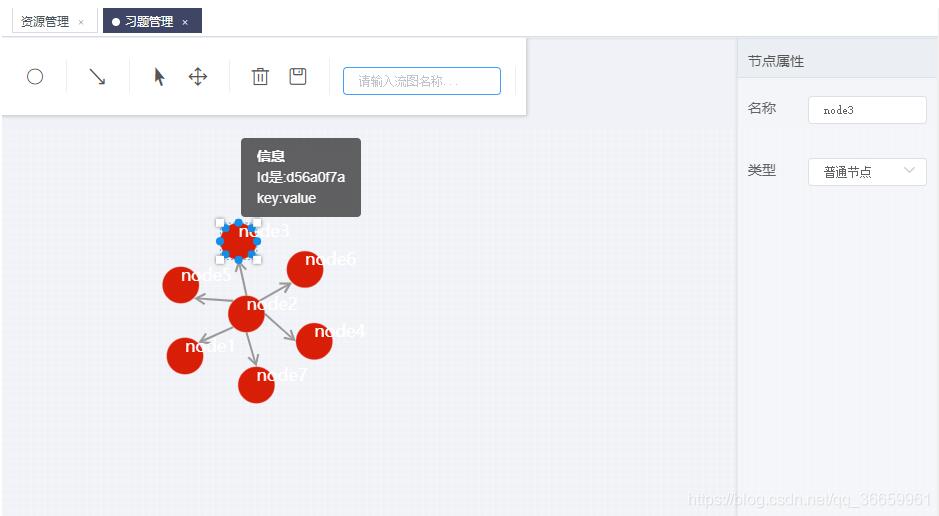

效果图如下：

我使用的是G6 2.0,也可以使用 G6 3.0，3.0的拓扑图单独作为一个编辑器使用，使用更加方便。不过2.0的比较简单，容易上手。

1.首先在Antv官网上找到蚂蚁Antv G6插件，引入插件。

也可以npm 方式引入。

2.写组件

export default {name: “index”,components: {},mounted() {this.initG6();},data() {return {action: ‘’,name: ‘’,func: ‘’,account: ‘’,workflow: ‘’,nodeType: 0,color: ‘’,net: ‘’,Util: ‘’,workflowName: ‘’,activation: ‘’, //当前激活的节点isNode: false, //当前是节点isBlank: true, //当前是空白区checked: true, //网格对齐infoTitle: ‘画布’,//属性标题oldColor: ‘’, //获取节点本身颜色type: ‘’, //有值为编辑状态actionList:[],nodeTypeList: [{id: 0, label: ‘普通节点’}]}},methods: {initG6() {let self = this;self.Util = G6.Util;let grid;if (self.checked) {grid = {forceAlign: true, // 是否支持网格对齐cell: 25, // 网格大小};} else {grid = null;}// 生成度量. . . . . .// 工具方法. . . . . .var sourcesData={ }; //后台返回的数据var trainScale = function(dim, scale){var max = -Infinity;var min = Infinity;sourcesData.source.nodes.map(function(node){max =30;min =25;});scale.domain([min, max]);};var colors = [’#007AE7’, ‘#40BCD2’, ‘#81D6C3’, ‘#C1E4BC’, ‘#FFDD9B’, ‘#FEAC4C’, ‘#FF7C01’, ‘#C4201D’];. . . . . .// 生成图http://self.net = new http://G6.Net({id: ‘knowledge’, // 容器IDheight: canvasHeight, // 画布高mode: ‘edit’});G6.Global.nodeLabelStyle = {fill: ‘#fff’,textAlign: ‘left’,textBaseline: ‘bottom’,fontSize:24};self.net.tooltip(true);self.net.node().size(function(model){return sizeScale(model.weight)*2;});self.net.source(sourcesData.source.nodes, sourcesData.source.edges);self.net.removeBehaviour([‘dragCanvas’, ‘dragHideEdges’, ‘dragHideTexts’]);self.net.addBehaviour([‘dragBlank’]);self.net.read(sourcesData);self.net.render();self.net.zoomAt(graphCenterX, graphCenterY, 0.7);// 生成布局var layoutNodes = sourcesData.source.nodes;var layoutEdges = Util.clone(sourcesData.source.edges);var ticked = function(){self.net.updateNodesPosition();};…/**点击空白处/self.net.on(‘click’, (ev) => {if (!self.Util.isNull(ev.item)) {self.isBlank = false} else {self.isBlank = true;self.infoTitle = ‘画布’}});/点击节点/self.net.on(‘itemclick’, function (ev) {self.isNode = self.Util.isNode(ev.item); //是否为Nodeself.activation = ev.item;if (self.isNode) {/ 激活节点后节点名称input聚焦/self.KaTeX parse error: Expected ’}’, got ’EOF’ at end of input: …ick(()=>{ self.refs.inputFocus.$el.querySelector(‘input’).focus();});self.infoTitle = ‘节点’;self.name = ev.item.get(‘model’).label;self.func = ev.item.get(‘model’).func;self.account = ev.item.get(‘model’).account || [];self.workflow = ev.item.get(‘model’).workflow;} else {self.infoTitle = ‘边’;self.action = ev.item.get(‘model’).action;}self.color = self.oldColor;});/**鼠标移入移出事件改变颜色/self.net.on(‘itemmouseenter’, ev => {const item = ev.item;self.oldColor = item.get(‘model’).color; //获取节点颜色self.net.update(item, {color: ‘#108EE9’,});self.net.refresh();});self.net.on(‘itemmouseleave’, ev => {const item = ev.item;self.net.update(item, {color: self.oldColor});self.net.refresh();});/*提示信息*/self.net.tooltip({title: ‘信息’, // @type {String} 标题split: ‘:’, // @type {String} 分割符号dx: 0, // @type {Number} 水平偏移dy: 0 // @type {Number} 竖直偏移});self.net.edge().tooltip() .size(‘val’, function(val){return 3;});/**渲染*//self.net.source(self.nodes, self.edges);/ //加载资源数据// self.net.render();},addCircle() {},//添加起始节点addRect() {},//添加常规节点addRhombus() {}, //添加条件节点addLine() {}, //添加直线addSmooth() {}, //添加曲线addArrowSmooth() {}, //添加箭头曲线addArrowLine() {}, //添加箭头直线addPolyLine() {}, //添加折线changeMode(mode) {}, //拖拽与编辑模式的切换del() {this.net.del()},//删除save() {/* 验证流图名称*/if (this.workflowName !== ‘’) {let data = this.net.save();if (data.source.nodes.length === 0) {this.KaTeX parse error: Expected ’EOF’, got ’}’ at position 61: …; return false }̲ /* 验证节点名称*/ fo…message({type: ‘error’, message: ‘节点名称不能为空’});return false}}data.source[‘name’] = this.workflowName;/let json = JSON.stringify(data, null, 2);/this.KaTeX parse error: Expected ’EOF’, got ’}’ at position 43: …e, this.type); }̲ else { this.message({type: ‘error’, message: ‘拓扑名称不能为空’})}/console.log(saveData, json);/},//保存update() {}, //更新节点clearView() {this.type = ‘’;this.workflowName = ‘’;this.net.changeData()}, //清空视图source(nodes, edges, name, type) {this.type = type;this.workflowName = name;this.net.changeData(nodes, edges)}, //更新数据},watch: {/**监听输入框/action: function () {this.update()},name: function () {this.update()},func: function () {this.update()},account: function () {this.update()},workflow: function () {this.update()},nodeType: function () {this.update()},color: function () {this.update()},/*网格切换*/checked: function () {let _saveData = this.net.save();this.net.destroy(); //销毁画布this.initG6();this.net.read(_saveData);this.net.render()}}}

3.注意：

在实现过程中，我采用了度量的生成方法使节点均匀分布，否则需要指定节点的位置。不指定位置页面不会显示任何东西。

补充知识：antv G6关系树,拓扑图 不同层级不同颜色

前端菜鸡… 近期遇到一个需求,要求关系图每个层级不同颜色展示,位置还得随机,目前echart实现后都不太满意…em 于是G6 …

废话不多说 看代码(效果)//

1、引入G6 相关 (基础数据是官方的)

import G6 from ’@antv/g6’ fetch(’https://gw.alipayobjects.com/os/antvdemo/assets/data/algorithm-category.json’).then(res => res.json()).then(data => { console.log(data) const width = document.getElementById(’map’).scrollWidth; const height = document.getElementById(’map’).scrollHeight || 500; const graph= new G6.TreeGraph({ container: ’map’, width, height, pixelRatio: 2, modes: { default: [{type: ’collapse-expand’,onChange: function onChange(item, collapsed) { console.log(item) const data = item.get(’model’).data; data.collapsed = collapsed; return true;} }, ’drag-canvas’, ’zoom-canvas’] }, defaultNode: { size: [200, 50], shape: ’rect’, style: {fill: ’#C6E5FF’,stroke: ’#5B8FF9’ } }, defaultEdge: { shape: ’cubic-horizontal’, style: {stroke: ’#A3B1BF’ } }, layout: { type: ’mindmap’, direction: ’H’, getHeight: () => {return 40; }, getWidth: () => {return 160; }, getVGap: () => {return 10; }, getHGap: () => {return 100; } } }); let centerX = 0; // 以下重点 graph.node(function (node) { // depth 类似节点标识 if(node.depth == 0){ console.log(node) return {size:[100,60],style:{ fill:’red’, // stroke:’’},label:node.id } } if(node.depth == 1){ console.log(node) return {size:[100,60],style:{ fill:’blue’, },label:node.id } } return { label: node.id, // 设置显示名称 labelCfg: {// position: node.children && node.children.length > 0 ? ’left’ : node.x > centerX ? ’right’ : ’left’, // 设置显示左右offset: 5 } }; }); graph.data(data); graph.render(); graph.fitView();});

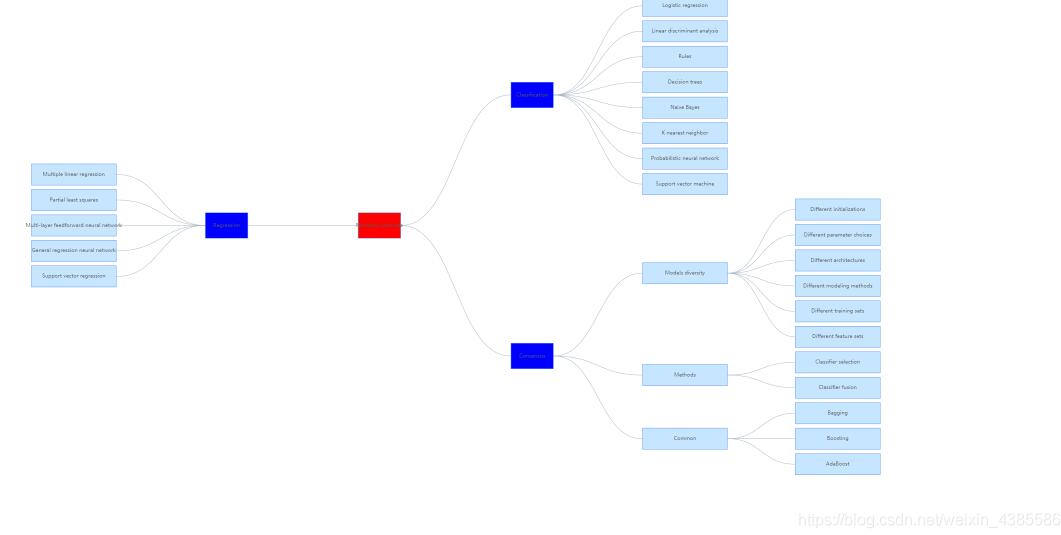

这样效果就出来了. 不同级不同颜色 看图
