vue项目里面引用svg文件并给svg里面的元素赋值

前言

项目里面用的svg图片比较复杂，还要对里面的元素赋值等等的。在HTML里面有试着用过svg，在vue里面还是第一次尝试。百度了很多要配置webpack.base.conf.js,还要封装组件什么的，但是没有用，那些方法应该是对icon的svg或者简单的svg图片有用吧。后面改变思路，想着能不能组件的形式引入svg文件。静态界面下看看能不能实现，然后在做动态赋值。折腾了一天，还是弄出来了。真不容易，看来svg这一块还是要好好学学的。话不多说，直接放代码吧！

第一步：

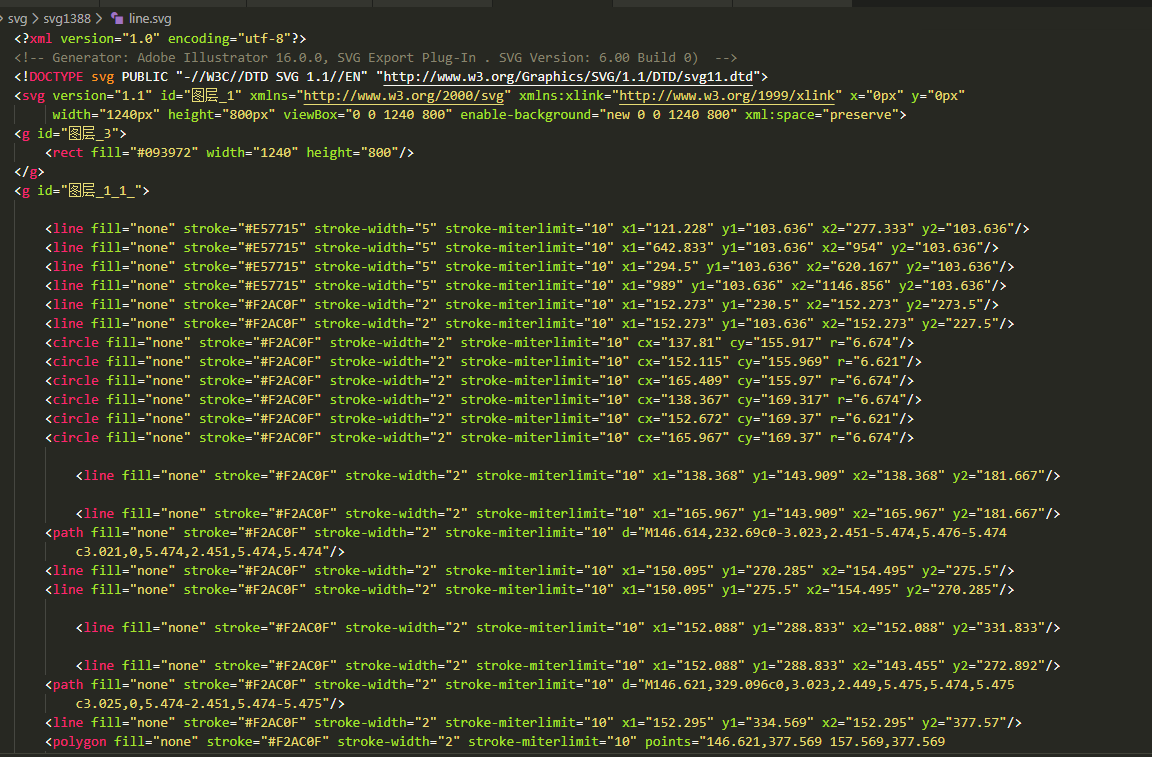

1、先看看我们要用的svg的文件代码，原先我是整个文件这样子引入到vue里面，但是图片不显示出来。后面一步一步的检查测试后才发现不能写有下面的这个声明。

<?xml version='1.0' encoding='utf-8'?>这个是xml文件声明的，vue里面不能这样用，至于解释和原因，我也不懂，还是要进一步学习研究才知道了。

<?xml version='1.0' encoding='utf-8'?><!-- Generator: Adobe Illustrator 16.0.0, SVG Export Plug-In . SVG Version: 6.00 Build 0) --><!DOCTYPE svg PUBLIC '-//W3C//DTD SVG 1.1//EN' 'http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd'>

第二步：

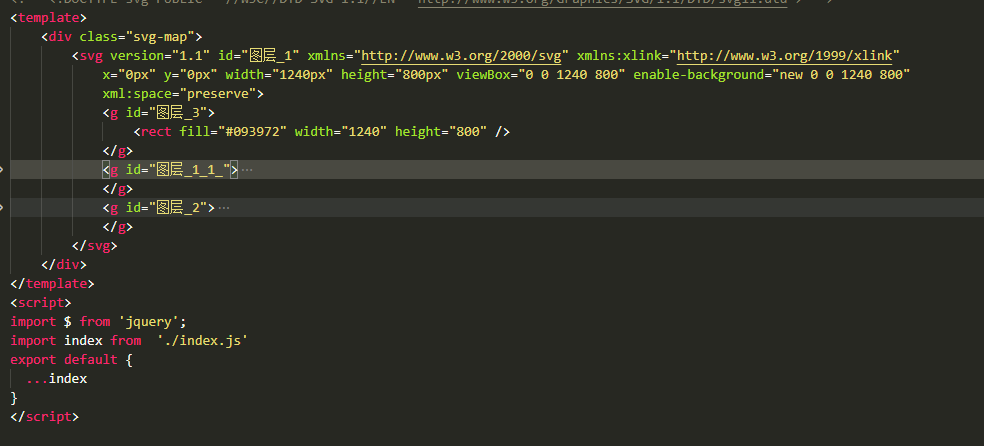

东扯西扯的一堆，接下来我们看看vue里面的直接用法吧。 因为要用的svg文件有好几个，但是赋值什么的方法应该是一样的，所以我就把js文件单独抽出来了。顺便补补svg一些元素属性的含义。

插播：更为简单粗暴的方式就是直接用img引进去(但是这种的话，没有办法给svg里面的元素赋值，只能是把svg图片放出来展示。可能也行，只是还我不知道怎么弄)

<img src='https://www.haobala.com/bcjs/line.svg' alt=''>

坐标系和 viewBox

<svg> 元素的 viewBox 属性非常重要，因为它定义了 SVG 的用户坐标系。简而言之，viewBox定义了用户空间的位置和维度以便于绘制 SVG。（可以指定 SVG 图像的可见区域（viewPort））viewBox 由四个数字组成，顺序需要保持一致 —— min-x,min-y,width,height

第三步：

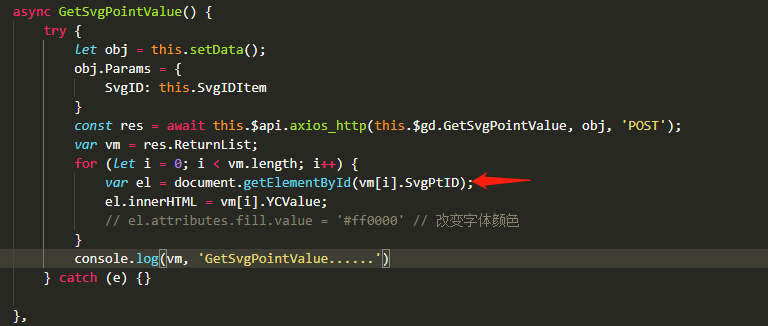

就是往svg里面赋值了，在单独抽出来的js文件里面完成这些工作。简单的就是jQuery的方法了，获取元素id，然后赋值。

var el = document.getElementById(’A1’); el.innerHTML = ’1024K’; //赋值 el.attributes.fill.value = ’#FF0000’; //改变svg里面的id为A1的元素的填充颜色（背景颜色）

注意：这个id赋值，你要确保你前台的svg文件里面的text的id跟你后台是一样的。（我们项目的svg文件是标好了id的，然后后台想要设置这个值的话，要根据svg里面的id来设置。）

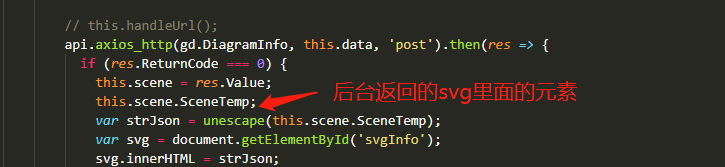

补充：后台返回svg里面的代码的话

<template> <div class='bodydv'> <div style='width:100%;padding:0px;margin:0px; height: 880px; '> <svg version='1.1' xmlns='http://www.w3.org/2000/svg' xmlns:xlink='http://www.w3.org/1999/xlink' stroke- stroke='#000000' style='width:100%'> </svg> </div> </div></template> <script> var strJson = unescape(this.scene.SceneTemp); //对escape() 编码的字符串进行解码。var svg = document.getElementById(’svgInfo’); //svg的idsvg.innerHTML = strJson; // svg里面的元素var child; for (var i = 0; i < svg.childNodes.length; i++) {//循坏svg里面的元素 child = svg.childNodes[i]; if (child.tagName == ’text’ && child.id != null && child.id.length > 0) { // 判断是不是text元素，是的话，就进行赋值 } }</script>

*** 这里要注意的是，你界面上的元素格式要如下图

<svg version='1.1' xmlns='http://www.w3.org/2000/svg' xmlns:xlink='http://www.w3.org/1999/xlink' stroke- stroke='#000000' style='width:100%'> <text transform='matrix(1 0 0 1 1110.543 530.8516)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 556.5186)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 582.1846)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 607.8516)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> </svg> //如果svg里面，用 <g>，那么那个判断child.tagName == ’text’ && child.id != null，不执行！ <g> <line ></line> <rect x='121.228' y='65.5' fill='#0A750C' /> <text fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>11.00</text> </g> ```

总结
