在Vue 中实现循环渲染多个相同echarts图表

在开发过程中我们常常需要，在一个页面中使用相同的图表来展示同级别的多个事物（如：同级别的多个不同id的仓库、同级别的多个不同id的设备等）。

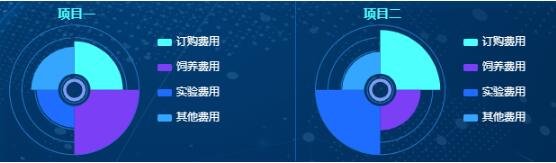

上图效果实现代码：

<template> <div class='projectCost'> <div class='container'> <div v-for='(item,index) in list' :key='index'> <div class='roseChart'></div> // 使用class,不是id </div> </div> </div></template><script>export default { data(){ return { list:[ // 假数据 { id:1, price:{ name:’项目一’, resData:[ {name:’订购费用’,value:12}, {name:’饲养费用’,value:18}, {name:’实验费用’,value:8}, {name:’其他费用’,value:10}, ] } },{ id:2, price:{ name:’项目二’, resData:[ {name:’订购费用’,value:18}, {name:’饲养费用’,value:10}, {name:’实验费用’,value:20}, {name:’其他费用’,value:9}, ] } } ] } }, methods:{ drawRose(){ var echarts = require('echarts'); var roseCharts = document.getElementsByClassName(’roseChart’); // 对应地使用ByClassName for(var i = 0;i < roseCharts.length;i++ ){ // 通过for循环，在相同class的dom内绘制元素 var myChart = echarts.init(roseCharts[i]); myChart.setOption({ color: ['#4DFFFD', '#7B3FF6', '#1F6DFE', '#34A6FE'], title: { text: this.list[i].price.name, left: ’70’, top: 5, textStyle: { color: ’#4DFFFD’, fontSize: 14, } }, tooltip: { trigger: ’item’, formatter: '{b} : {c} ({d}%)' }, legend: { type: 'scroll', orient: 'vartical', top: 'center', right: ’0px’, itemWidth: 16, itemHeight: 8, itemGap: 16, textStyle: { color: ’#FFFFFF’, fontSize: 12, }, data: [’订购费用’, ’饲养费用’, ’实验费用’, ’其他费用’] }, polar: { center:[’36%’,’56%’], }, angleAxis: { interval: 3, // 强制设置坐标轴分割间隔 type: ’category’, z: 10, axisLine: {show: false}, axisLabel: {show: false}, }, radiusAxis: { min: 10, max: 1000, interval: 200, axisLine: {show: false}, axisLabel: {show: false}, splitLine: { lineStyle: { color: '#2277C3', width: 1, type: 'solid' } } }, calculable: true, series: [ { type: ’pie’, radius: ['10%', '14%'], center:[’36%’,’56%’], hoverAnimation: false, labelLine: {show: false}, data: [{ value: 0, itemStyle: { normal: { color: '#809DF5' } } }] },{ stack: ’a’, type: ’pie’, radius: [’20%’, ’80%’], center:[’36%’,’56%’], roseType: ’area’, zlevel:10, label: {show: false}, labelLine: {show: false}, data: this.list[i].price.resData // 渲染每个图表对应的数据 }] }) } } }, mounted(){ this.drawRose() }}</script><style lang='scss' scoped>.projectCost{ margin-left: 40px; .container{ display: flex; width: 680px; height: 240px; background-size: 100% 100%; // background-image: url(’../../../assets/images/projectTest/costDetail.png’); .wrapper{ margin-top: 20px; width: 340px; height:180px; border-right: 1px solid #0B61B3; .roseChart{ width: 260px; height:180px; } } }}</style>

补充知识：echarts 同时控制多个图表的属性值变更

echarts v4.x 版本如何同时控制多个图标的属性值变更

简单理解：

echarts为一个对象形式出现在代码中，通过 Canvas、SVG（4.0+）、VML 的形式渲染图表

实现方法：

echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的图表

需求：

将页面多个图表渲染完成后 选择更新数据或者查看固定时间段区域数据等按钮实现动态的改变echarts的图表数据表现。

分析：

1、首先对于echarts而言，每个图表都是一个单独的echarts对象，那么我们只需要将每个对象获取到并通过getOption()函数获取到每个对象的属性，并对其赋值。

2、然后通过setOption(echartsObject)方法对其执行渲染就可以了（echartsObject为每个echarts对象）。

设计思路：

1、设置一个全局数组用来装入每一个echarts对象。

var myCharts=[];

然后在每个echarts实例化完成后将当前的echarts对象放进myCharts数组中。

function darwChart(id, monitorItemData, monitorItemDecimal,oiltime) { ... var chartid = 'chart_' + id; chartid = echarts.init(dom); chartid.setOption(option={...}) myCharts.push(chartid); ...}

注：这里说明id为每个表加载的时候获取的数据id，本人通过这个id来区分不同的echarts对象，如果设置多个方法互相不关联，可以不用这么写，这里自由分配，主要理解实现思想。

2、然后外部按钮触发事件的方法：循环赋值实现，这里就简单了。ok，祝你成功。

function gettimeradio(){ var rr = $(’input:radio[name='r2']:checked’).attr(’id’); Xmin = getDateTime(rr); Xmax = getDateTime(0); myCharts = Array.from(new Set(myCharts)); myCharts.forEach(data=>{ var chart = data.getOption(); chart.xAxis[0].min =Xmin ; chart.xAxis[0].max =Xmax ; data.setOption(chart); })}

以上这篇在Vue 中实现循环渲染多个相同echarts图表就是小编分享给大家的全部内容了，希望能给大家一个参考，也希望大家多多支持好吧啦网。
