SpringBoot + WebSocket 实现答题对战匹配机制案例详解

概要设计

类似竞技问答游戏：用户随机匹配一名对手，双方同时开始答题，直到双方都完成答题，对局结束。基本的逻辑就是这样，如果有其他需求，可以在其基础上进行扩展

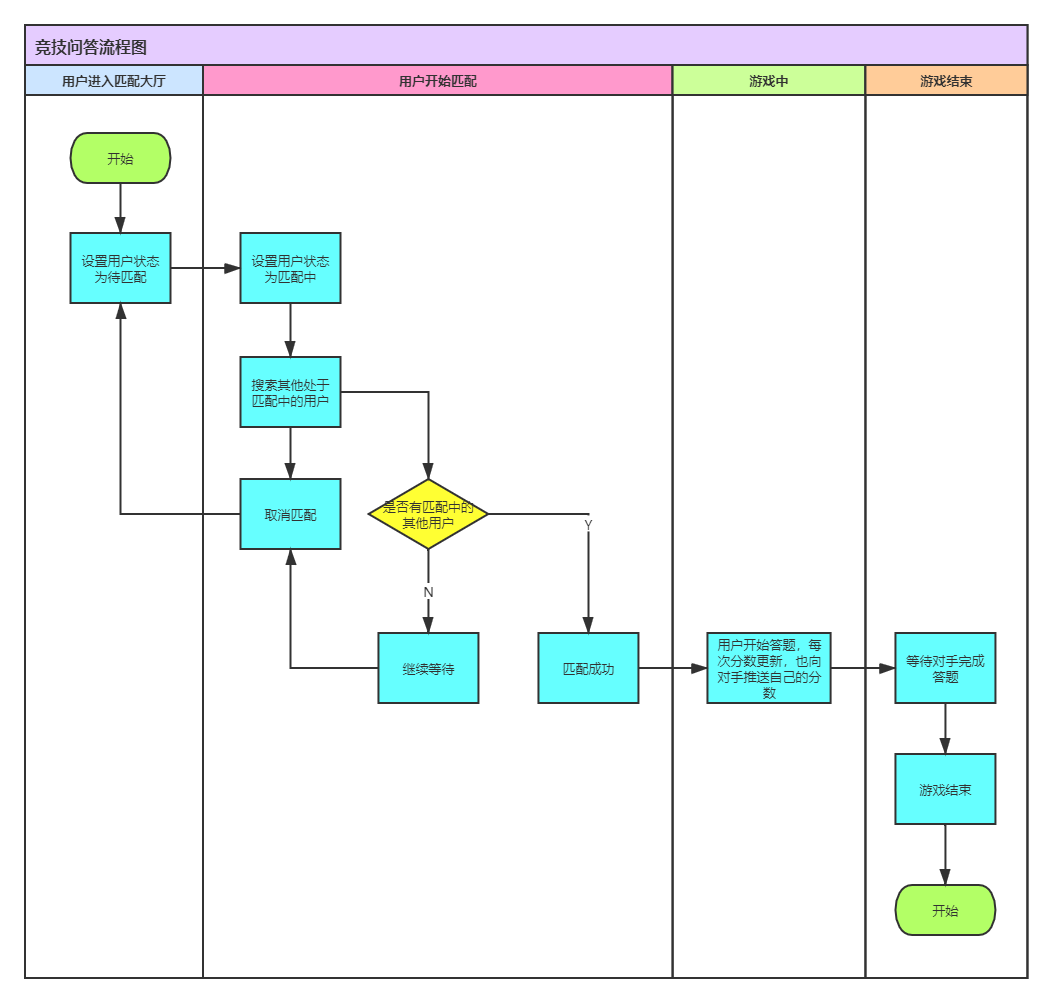

明确了这一点，下面介绍开发思路。为每个用户拟定四种在线状态，分别是：待匹配、匹配中、游戏中、游戏结束。下面是流程图，用户的流程是被规则约束的，状态也随流程而变化

对流程再补充如下：

用户进入匹配大厅（具体效果如何由客户端体现），将用户的状态设置为待匹配 用户开始匹配，将用户的状态设置为匹配中，系统搜索其他同样处于匹配中的用户，在这个过程中，用户可以取消匹配，返回匹配大厅，此时用户状态重新设置为待匹配。匹配成功，保存匹配信息，将用户状态设置为游戏中 根据已保存的匹配信息，用户可以获得对手的信息。答题是时，每次用户分数更新，也会向对手推送更新后的分数 用户完成答题，则等待对手也完成答题。双方都完成答题，用户状态设置为游戏结束，展示对局结果详细设计

针对概要设计提出的思路，我们需要思考以下几个问题：

如何保持客户端与服务器的连接？ 如何设计客户端与服务端的消息交互？ 如何保存以及改变用户状态？ 如何匹配用户？

下面我们一个一个来解决

1. 如何保持用户与服务器的连接？

以往我们使用 Http 请求服务器，并获取响应信息。然而 Http 有个缺陷，就是通信只能由客户端发起，无法做到服务端主动向客户端推送信息。根据概要设计我们知道，服务端需要向客户端推送对手的实时分数，因此这里不适合使用 Http，而选择了 WebSocket。WebSocket 最大的特点就是服务端可以主动向客户端推送信息，客户端也可以主动向服务端发送信息，是真正的双向平等对话

有关 SpringBoot 集成 WebSocket 可参考这篇博客：https://www.jb51.net/article/208279.htm

2. 如何设计客户端与服务端的消息交互？

按照匹配机制要求，把消息划分为 ADD_USER（用户加入）、MATCH_USER（匹配对手）、CANCEL_MATCH（取消匹配）、PLAY_GAME（游戏开始）、GAME_OVER（游戏结束）

public enum MessageTypeEnum { /** * 用户加入 */ ADD_USER, /** * 匹配对手 */ MATCH_USER, /** * 取消匹配 */ CANCEL_MATCH, /** * 游戏开始 */ PLAY_GAME, /** * 游戏结束 */ GAME_OVER,}

使用 WebSocket 客户端可以向服务端发送消息，服务端也能向客户端发送消息。把消息按照需求划分成不同的类型，客户端发送某一类型的消息，服务端接收后判断，并按照类型分别处理，最后返回向客户端推送处理结果。区别客户端 WebSocket 连接的是从客户端传来的 userId，用 HashMap 保存

@Component@Slf4j@ServerEndpoint(value = '/game/match/{userId}')public class ChatWebsocket { private Session session; private String userId; static QuestionSev questionSev; static MatchCacheUtil matchCacheUtil; static Lock lock = new ReentrantLock(); static Condition matchCond = lock.newCondition(); @Autowired public void setMatchCacheUtil(MatchCacheUtil matchCacheUtil) {ChatWebsocket.matchCacheUtil = matchCacheUtil; } @Autowired public void setQuestionSev(QuestionSev questionSev) {ChatWebsocket.questionSev = questionSev; } @OnOpen public void onOpen(@PathParam('userId') String userId, Session session) {log.info('ChatWebsocket open 有新连接加入 userId: {}', userId);this.userId = userId;this.session = session;matchCacheUtil.addClient(userId, this);log.info('ChatWebsocket open 连接建立完成 userId: {}', userId); } @OnError public void onError(Session session, Throwable error) {log.error('ChatWebsocket onError 发生了错误 userId: {}, errorMessage: {}', userId, error.getMessage());matchCacheUtil.removeClinet(userId);matchCacheUtil.removeUserOnlineStatus(userId);matchCacheUtil.removeUserFromRoom(userId);matchCacheUtil.removeUserMatchInfo(userId);log.info('ChatWebsocket onError 连接断开完成 userId: {}', userId); } @OnClose public void onClose() {log.info('ChatWebsocket onClose 连接断开 userId: {}', userId);matchCacheUtil.removeClinet(userId);matchCacheUtil.removeUserOnlineStatus(userId);matchCacheUtil.removeUserFromRoom(userId);matchCacheUtil.removeUserMatchInfo(userId);log.info('ChatWebsocket onClose 连接断开完成 userId: {}', userId); } @OnMessage public void onMessage(String message, Session session) {log.info('ChatWebsocket onMessage userId: {}, 来自客户端的消息 message: {}', userId, message);JSONObject jsonObject = JSON.parseObject(message);MessageTypeEnum type = jsonObject.getObject('type', MessageTypeEnum.class);log.info('ChatWebsocket onMessage userId: {}, 来自客户端的消息类型 type: {}', userId, type);if (type == MessageTypeEnum.ADD_USER) { addUser(jsonObject);} else if (type == MessageTypeEnum.MATCH_USER) { matchUser(jsonObject);} else if (type == MessageTypeEnum.CANCEL_MATCH) { cancelMatch(jsonObject);} else if (type == MessageTypeEnum.PLAY_GAME) { toPlay(jsonObject);} else if (type == MessageTypeEnum.GAME_OVER) { gameover(jsonObject);} else { throw new GameServerException(GameServerError.WEBSOCKET_ADD_USER_FAILED);}log.info('ChatWebsocket onMessage userId: {} 消息接收结束', userId); } /** * 群发消息 */ private void sendMessageAll(MessageReply<?> messageReply) {log.info('ChatWebsocket sendMessageAll 消息群发开始 userId: {}, messageReply: {}', userId, JSON.toJSONString(messageReply));Set<String> receivers = messageReply.getChatMessage().getReceivers();for (String receiver : receivers) { ChatWebsocket client = matchCacheUtil.getClient(receiver); client.session.getAsyncRemote().sendText(JSON.toJSONString(messageReply));}log.info('ChatWebsocket sendMessageAll 消息群发结束 userId: {}', userId); } // 出于减少篇幅的目的，业务处理方法暂不贴出...}

3. 如何保存以及改变用户状态？

创建一个枚举类，定义用户的状态

/** * 用户状态 * @author yeeq */public enum StatusEnum { /** * 待匹配 */ IDLE, /** * 匹配中 */ IN_MATCH, /** * 游戏中 */ IN_GAME, /** * 游戏结束 */ GAME_OVER, ; public static StatusEnum getStatusEnum(String status) {switch (status) { case 'IDLE':return IDLE; case 'IN_MATCH':return IN_MATCH; case 'IN_GAME':return IN_GAME; case 'GAME_OVER':return GAME_OVER; default:throw new GameServerException(GameServerError.MESSAGE_TYPE_ERROR);} } public String getValue() {return this.name(); }}

选择 Redis 保存用户状态，还是创建一个枚举类，Redis 中存储数据都有唯一的 Key 做标识，因此在这里定义 Redis 中的 Key，分别介绍如下：

USER_STATUS：存储用户状态的 Key，存储类型是 Map<String, String>，其中用户 userId 为 key，用户在线状态 为 value USER_MATCH_INFO：当用户处于游戏中时，我们需要记录用户的信息，比如分数等。这些信息不需要记录到数据库，而且随时会更新，放入缓存方便获取 ROOM：可以理解为匹配的两名用户创建一个房间，具体实现是以键值对方式存储，比如用户 A 和用户 B 匹配，用户 A 的 userId 是 A，用户 B 的 userId 是 B，则在 Redis 中记录为 {A -- B}，{B -- A}

public enum EnumRedisKey { /** * userOnline 在线状态 */ USER_STATUS, /** * userOnline 对局信息 */ USER_IN_PLAY, /** * userOnline 匹配信息 */ USER_MATCH_INFO, /** * 房间 */ ROOM; public String getKey() {return this.name(); }}

创建一个工具类，用于操作 Redis 中的数据。

@Componentpublic class MatchCacheUtil { /** * 用户 userId 为 key，ChatWebsocket 为 value */ private static final Map<String, ChatWebsocket> CLIENTS = new HashMap<>(); /** * key 是标识存储用户在线状态的 EnumRedisKey，value 为 map 类型，其中用户 userId 为 key，用户在线状态 为 value */ @Resource private RedisTemplate<String, Map<String, String>> redisTemplate; /** * 添加客户端 */ public void addClient(String userId, ChatWebsocket websocket) {CLIENTS.put(userId, websocket); } /** * 移除客户端 */ public void removeClinet(String userId) {CLIENTS.remove(userId); } /** * 获取客户端 */ public ChatWebsocket getClient(String userId) {return CLIENTS.get(userId); } /** * 移除用户在线状态 */ public void removeUserOnlineStatus(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.USER_STATUS.getKey(), userId); } /** * 获取用户在线状态 */ public StatusEnum getUserOnlineStatus(String userId) {Object status = redisTemplate.opsForHash().get(EnumRedisKey.USER_STATUS.getKey(), userId);if (status == null) { return null;}return StatusEnum.getStatusEnum(status.toString()); } /** * 设置用户为 IDLE 状态 */ public void setUserIDLE(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IDLE.getValue()); } /** * 设置用户为 IN_MATCH 状态 */ public void setUserInMatch(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IN_MATCH.getValue()); } /** * 随机获取处于匹配状态的用户（除了指定用户外） */ public String getUserInMatchRandom(String userId) {Optional<Map.Entry<Object, Object>> any = redisTemplate.opsForHash().entries(EnumRedisKey.USER_STATUS.getKey()).entrySet().stream().filter(entry -> entry.getValue().equals(StatusEnum.IN_MATCH.getValue()) && !entry.getKey().equals(userId)).findAny();return any.map(entry -> entry.getKey().toString()).orElse(null); } /** * 设置用户为 IN_GAME 状态 */ public void setUserInGame(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IN_GAME.getValue()); } /** * 设置处于游戏中的用户在同一房间 */ public void setUserInRoom(String userId1, String userId2) {redisTemplate.opsForHash().put(EnumRedisKey.ROOM.getKey(), userId1, userId2);redisTemplate.opsForHash().put(EnumRedisKey.ROOM.getKey(), userId2, userId1); } /** * 从房间中移除用户 */ public void removeUserFromRoom(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.ROOM.getKey(), userId); } /** * 从房间中获取用户 */ public String getUserFromRoom(String userId) {return redisTemplate.opsForHash().get(EnumRedisKey.ROOM.getKey(), userId).toString(); } /** * 设置处于游戏中的用户的对战信息 */ public void setUserMatchInfo(String userId, String userMatchInfo) {redisTemplate.opsForHash().put(EnumRedisKey.USER_MATCH_INFO.getKey(), userId, userMatchInfo); } /** * 移除处于游戏中的用户的对战信息 */ public void removeUserMatchInfo(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.USER_MATCH_INFO.getKey(), userId); } /** * 设置处于游戏中的用户的对战信息 */ public String getUserMatchInfo(String userId) {return redisTemplate.opsForHash().get(EnumRedisKey.USER_MATCH_INFO.getKey(), userId).toString(); } /** * 设置用户为游戏结束状态 */ public synchronized void setUserGameover(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.GAME_OVER.getValue()); }}

4. 如何匹配用户？

匹配用户的思路之前已经提到过，为了不阻塞客户端与服务端的 WebSocket 连接，创建一个线程专门用来匹配用户，如果匹配成功就向客户端推送消息

用户匹配对手时遵循这么一个原则：用户 A 找到用户 B，由用户 A 负责一切工作，既由用户 A 完成创建匹配数据并保存到缓存的全部操作。值得注意的一点是，在匹配时要注意保证状态的变化：

当前用户在匹配对手的同时，被其他用户匹配，那么当前用户应当停止匹配操作 当前用户匹配到对手，但对手被其他用户匹配了，那么当前用户应该重新寻找新的对手

用户匹配对手的过程应该保证原子性，使用 Java 锁来保证

/** * 用户随机匹配对手 */@SneakyThrowsprivate void matchUser(JSONObject jsonObject) { log.info('ChatWebsocket matchUser 用户随机匹配对手开始 message: {}, userId: {}', jsonObject.toJSONString(), userId); MessageReply<GameMatchInfo> messageReply = new MessageReply<>(); ChatMessage<GameMatchInfo> result = new ChatMessage<>(); result.setSender(userId); result.setType(MessageTypeEnum.MATCH_USER); lock.lock(); try {// 设置用户状态为匹配中matchCacheUtil.setUserInMatch(userId);matchCond.signal(); } finally {lock.unlock(); } // 创建一个异步线程任务，负责匹配其他同样处于匹配状态的其他用户 Thread matchThread = new Thread(() -> {boolean flag = true;String receiver = null;while (flag) { // 获取除自己以外的其他待匹配用户 lock.lock(); try {// 当前用户不处于待匹配状态if (matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.IN_GAME) == 0 || matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.GAME_OVER) == 0) { log.info('ChatWebsocket matchUser 当前用户 {} 已退出匹配', userId); return;}// 当前用户取消匹配状态if (matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.IDLE) == 0) { // 当前用户取消匹配 messageReply.setCode(MessageCode.CANCEL_MATCH_ERROR.getCode()); messageReply.setDesc(MessageCode.CANCEL_MATCH_ERROR.getDesc()); Set<String> set = new HashSet<>(); set.add(userId); result.setReceivers(set); result.setType(MessageTypeEnum.CANCEL_MATCH); messageReply.setChatMessage(result); log.info('ChatWebsocket matchUser 当前用户 {} 已退出匹配', userId); sendMessageAll(messageReply); return;}receiver = matchCacheUtil.getUserInMatchRandom(userId);if (receiver != null) { // 对手不处于待匹配状态 if (matchCacheUtil.getUserOnlineStatus(receiver).compareTo(StatusEnum.IN_MATCH) != 0) {log.info('ChatWebsocket matchUser 当前用户 {}, 匹配对手 {} 已退出匹配状态', userId, receiver); } else {matchCacheUtil.setUserInGame(userId);matchCacheUtil.setUserInGame(receiver);matchCacheUtil.setUserInRoom(userId, receiver);flag = false; }} else { // 如果当前没有待匹配用户，进入等待队列 try {log.info('ChatWebsocket matchUser 当前用户 {} 无对手可匹配', userId);matchCond.await(); } catch (InterruptedException e) {log.error('ChatWebsocket matchUser 匹配线程 {} 发生异常: {}', Thread.currentThread().getName(), e.getMessage()); }} } finally {lock.unlock(); }}UserMatchInfo senderInfo = new UserMatchInfo();UserMatchInfo receiverInfo = new UserMatchInfo();senderInfo.setUserId(userId);senderInfo.setScore(0);receiverInfo.setUserId(receiver);receiverInfo.setScore(0);matchCacheUtil.setUserMatchInfo(userId, JSON.toJSONString(senderInfo));matchCacheUtil.setUserMatchInfo(receiver, JSON.toJSONString(receiverInfo));GameMatchInfo gameMatchInfo = new GameMatchInfo();List<Question> questions = questionSev.getAllQuestion();gameMatchInfo.setQuestions(questions);gameMatchInfo.setSelfInfo(senderInfo);gameMatchInfo.setOpponentInfo(receiverInfo);messageReply.setCode(MessageCode.SUCCESS.getCode());messageReply.setDesc(MessageCode.SUCCESS.getDesc());result.setData(gameMatchInfo);Set<String> set = new HashSet<>();set.add(userId);result.setReceivers(set);result.setType(MessageTypeEnum.MATCH_USER);messageReply.setChatMessage(result);sendMessageAll(messageReply);gameMatchInfo.setSelfInfo(receiverInfo);gameMatchInfo.setOpponentInfo(senderInfo);result.setData(gameMatchInfo);set.clear();set.add(receiver);result.setReceivers(set);messageReply.setChatMessage(result);sendMessageAll(messageReply);log.info('ChatWebsocket matchUser 用户随机匹配对手结束 messageReply: {}', JSON.toJSONString(messageReply)); }, CommonField.MATCH_TASK_NAME_PREFIX + userId); matchThread.start();}项目展示

项目代码如下：https://github.com/Yee-Q/match-project

跑起来后，使用 websocket-client 可以进行测试。在浏览器打开，在控制台查看消息。

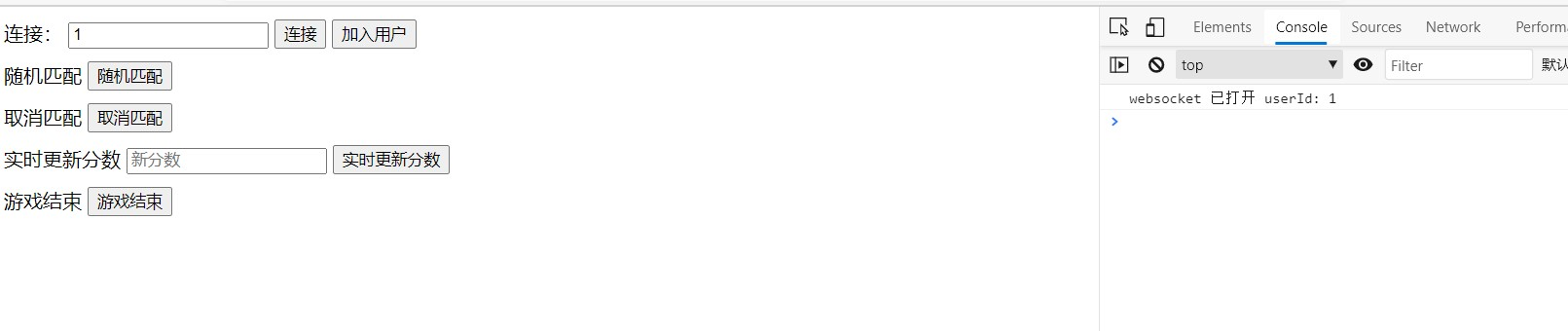

在连接输入框随便输入一个数字作为 userId，点击连接，此时客户端就和服务端建立 WebSocket 连接了

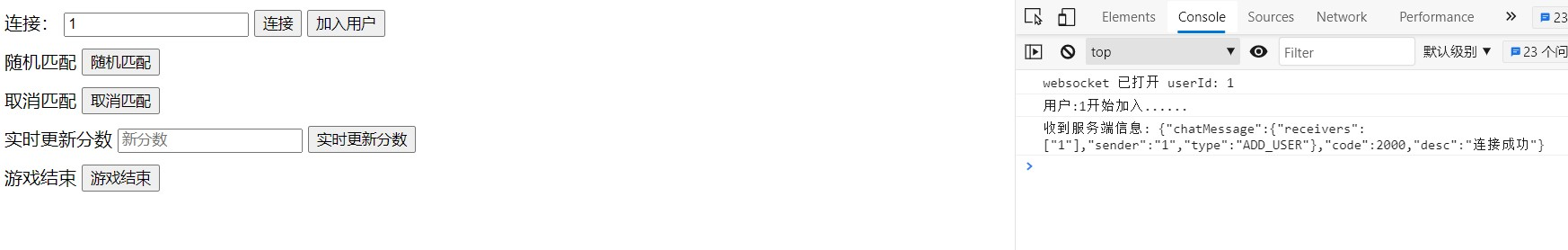

点击加入用户按钮，用户“进入匹配大厅”

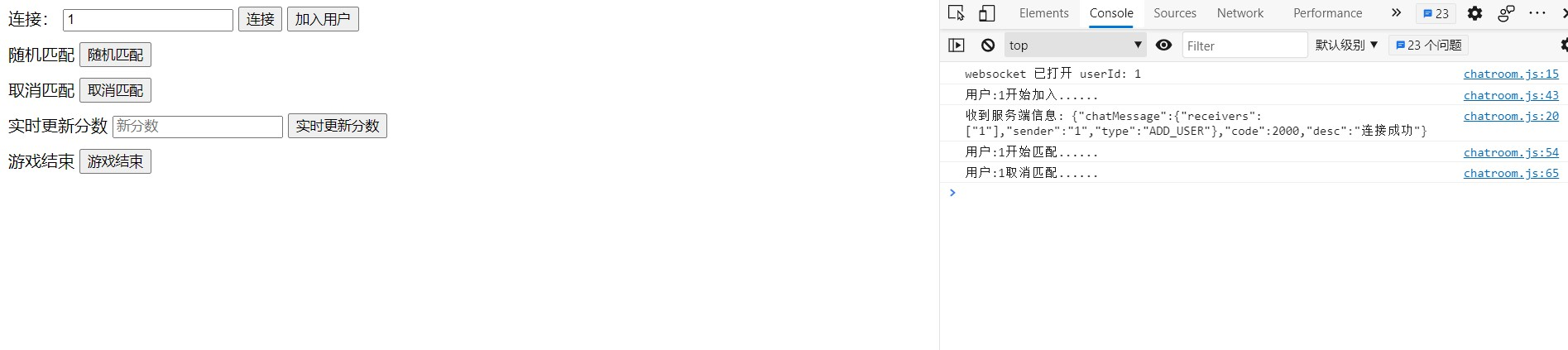

点击随机匹配按钮，开始匹配，再取消匹配

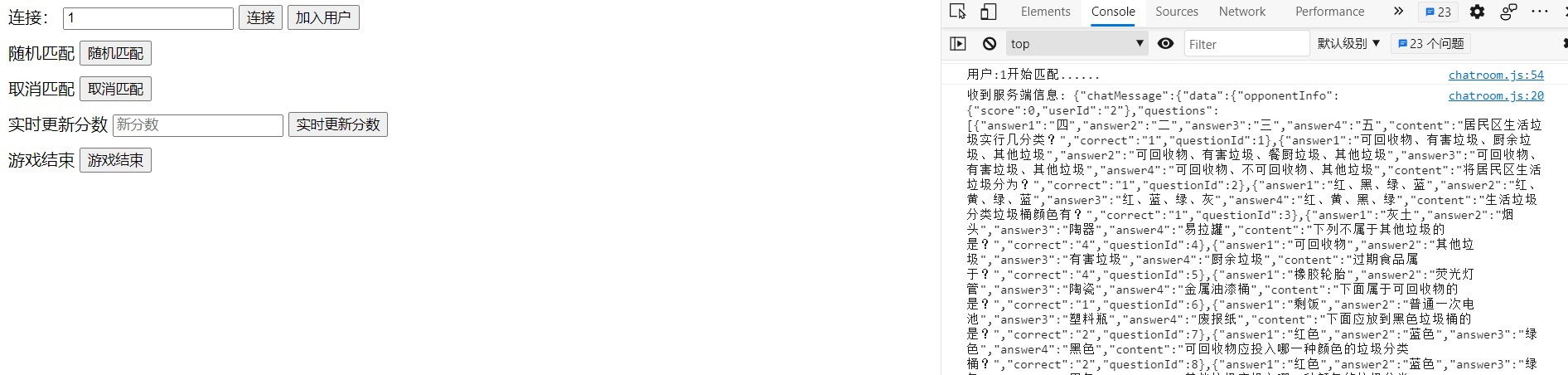

按照之前的步骤再建立一个用户连接，都点击随机匹配按钮，匹配成功，服务端返回响应信息

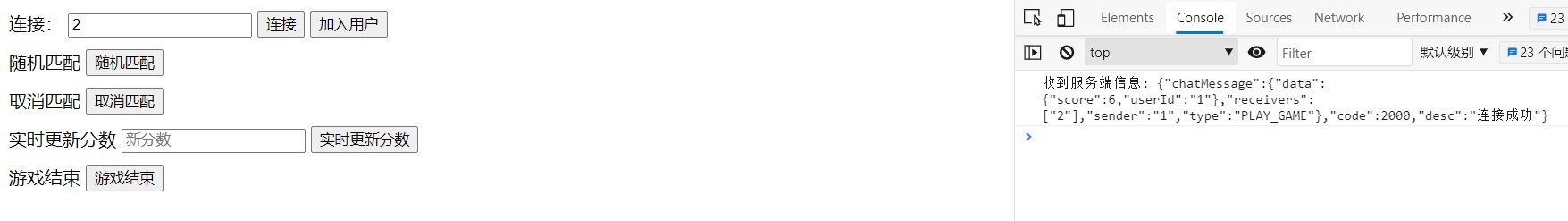

用户分数更新时，在输入框输入新的分数，比如 6，点击实时更新按钮，对手将受到最新的分数消息

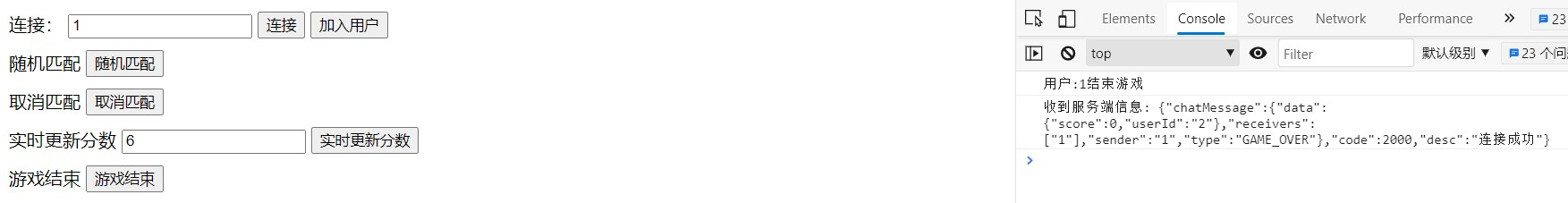

当双方都点击游戏结束按钮，则游戏结束
