SpringBoot集成mqtt的多模块项目配置详解

【字号：大中小】日期：2023-03-16 17:24:34浏览：14作者：猪猪

前言

近期为了准备毕设，准备使用SpringBoot搭建mqtt后端，本篇主要记录了在IDEA中搭建SpringBoot mqtt的多模块项目的过程

开发工具及系统环境 IDE：IntelliJ IDEA 2020.2 操作系统：Windows 10 2004 Java Version：1.8 SpringBoot Version：2.1.17.RELEASE项目路径

在IDEA中新建一个SpringBoot工程

SpringBoot集成mqtt的多模块项目配置详解

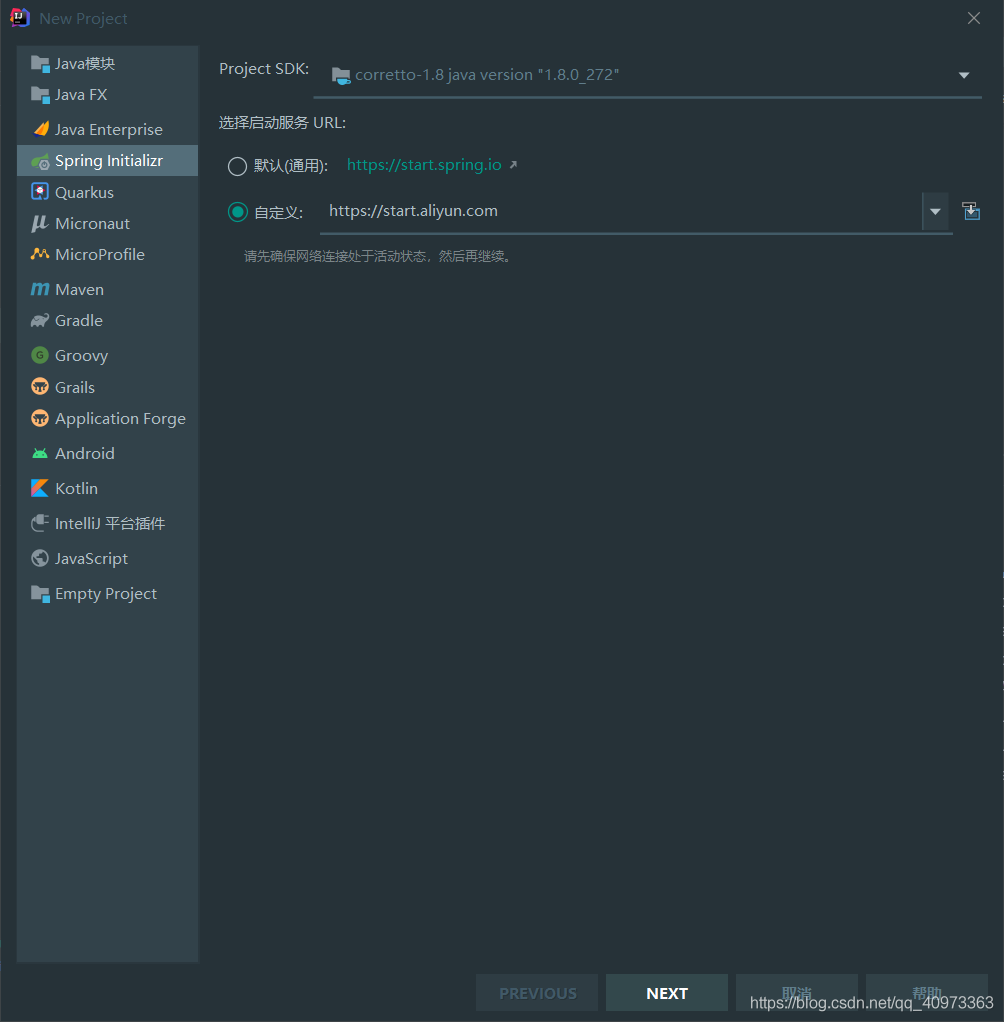

这里我使用了阿里云的启动服务，正常使用可以直接用原本的启动服务

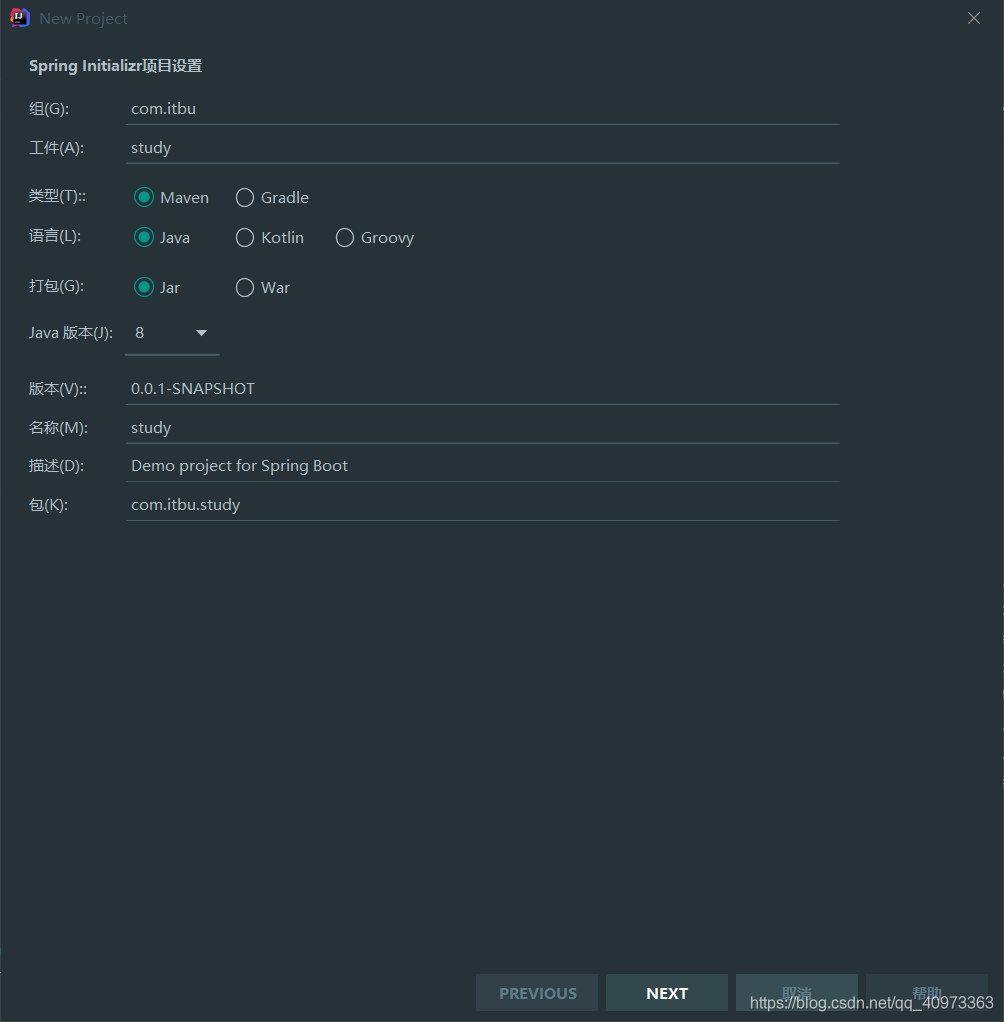

根据你的需求选择Java版本，初始化类型并配置groupID和artifactId，我这里配置成我的域名的反写，并将artifactId定义成Study。配置完成后单击Next

SpringBoot集成mqtt的多模块项目配置详解

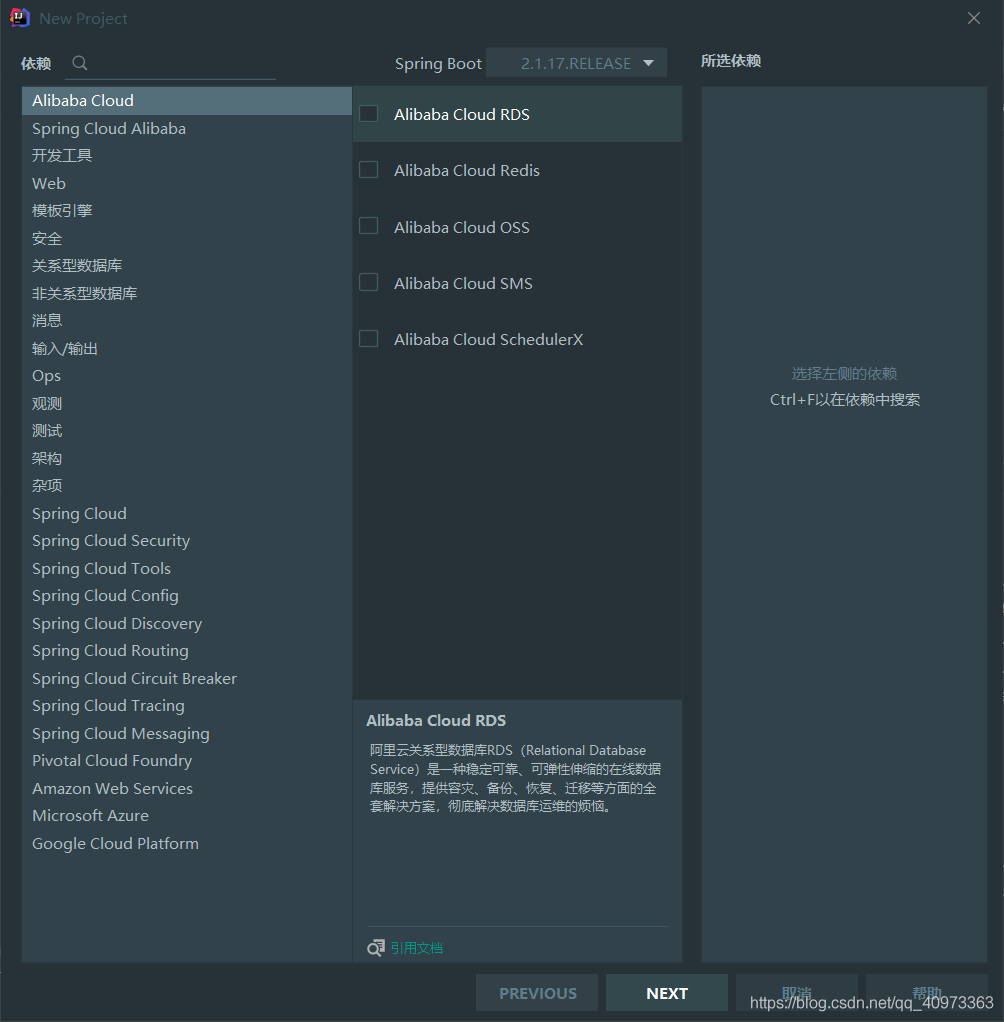

这一步选择你需求的SpringBoot版本，我这里选择的是2.1.17.RELEASE，然后单击NEXT。在这一步中不需要勾选任何依赖。

SpringBoot集成mqtt的多模块项目配置详解

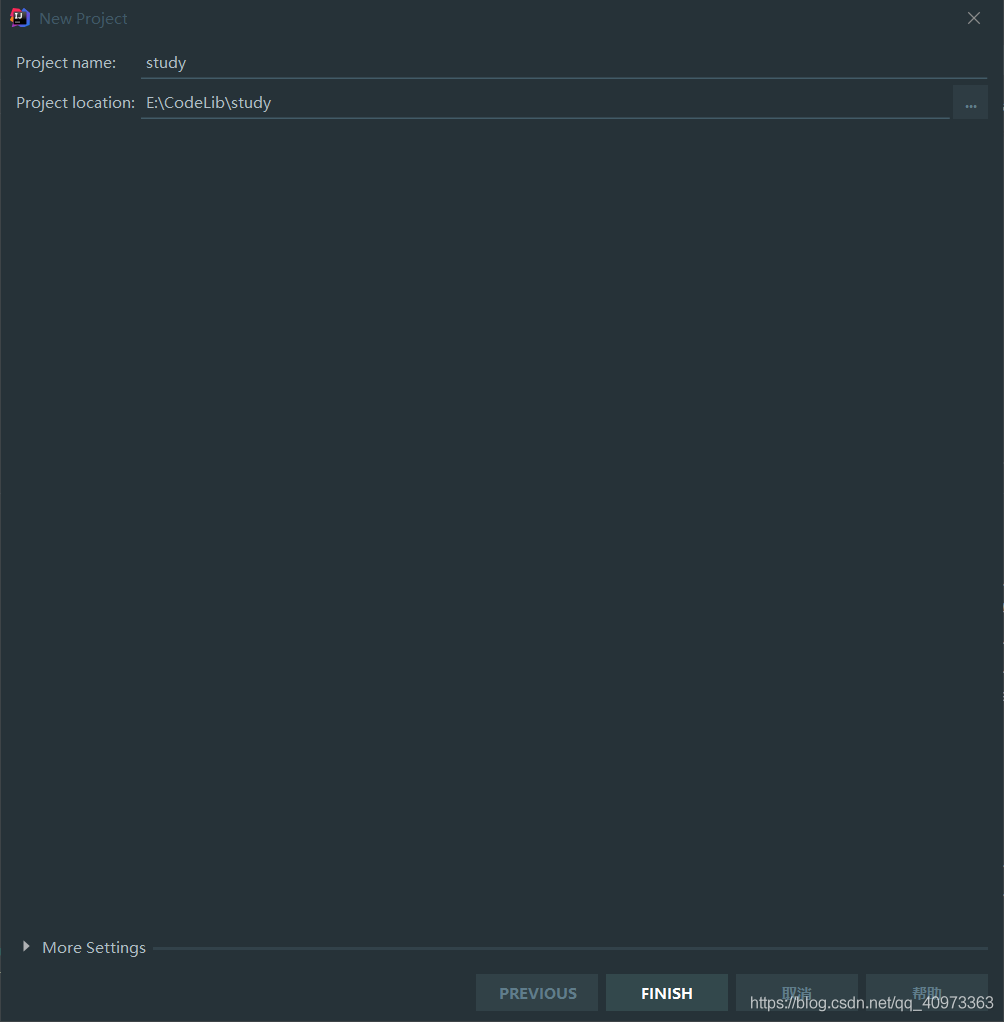

选择保存的路径，点击Finish完成创建。

SpringBoot集成mqtt的多模块项目配置详解

删除不需要的文件。将目录下的src/,HELP.md,mvnw,mvnw.cmd等文件全部删除（不包括.gitigore）

SpringBoot集成mqtt的多模块项目配置详解

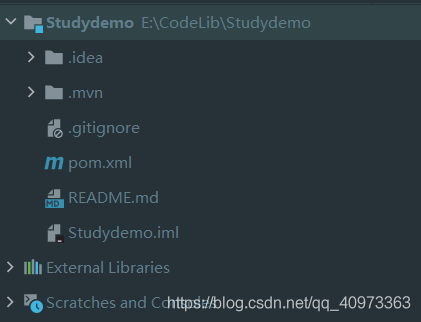

至此，父项目一级已经创建完成，最后项目目录如下：

SpringBoot集成mqtt的多模块项目配置详解

2. 搭建子项目

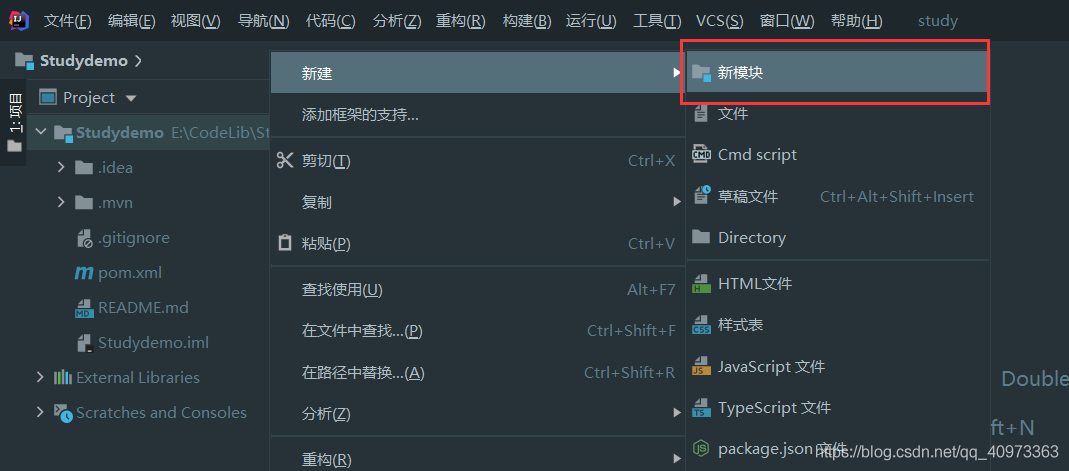

右键项目根目录->新建->新模块

SpringBoot集成mqtt的多模块项目配置详解

选择Maven，单击Next

SpringBoot集成mqtt的多模块项目配置详解

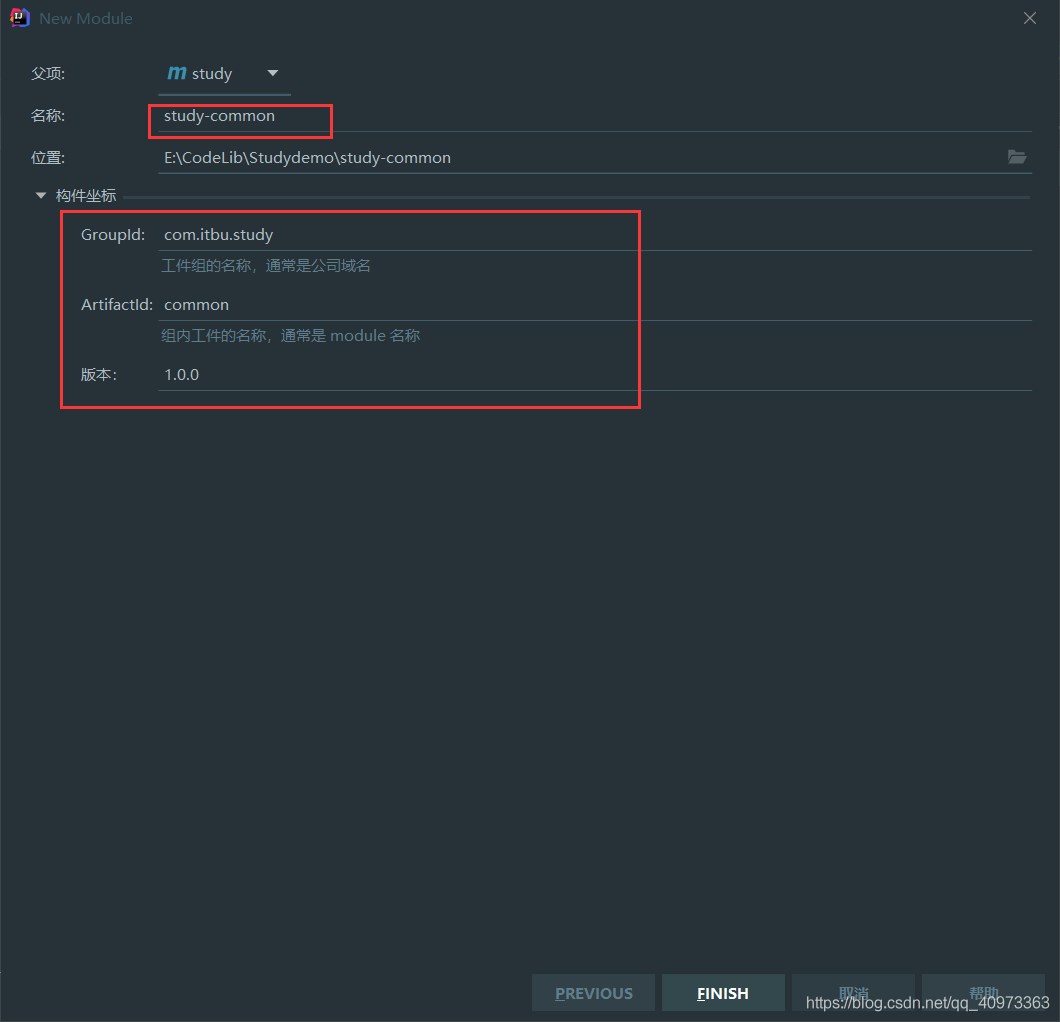

配置父项，项目名称以及构建坐标，完成后单击Finish。这里以study-common模块为例

SpringBoot集成mqtt的多模块项目配置详解

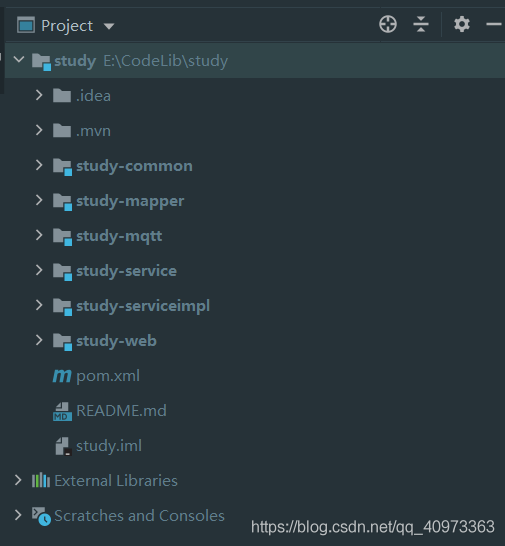

以此类推创建整个项目，项目目录如图所示

SpringBoot集成mqtt的多模块项目配置详解

至此，我们搭建完所有的子项目，接下来开始配置各个项目的pom文件

3. 配置各个模块

1. 配置父项目

配置父项目的pom.xml文件

父项目的pom.xml主要是对子项目的引用起到一个约束作用，固在父项目的pom.xml需要使用dependencyManagement这一项来约束子项目中各个依赖的版本。在父项目中可以引用子项目都用得到的引用。父项目的pom.xml文件如下：

<?xml version='1.0' encoding='UTF-8'?><project xmlns='http://maven.apache.org/POM/4.0.0' xmlns:xsi='http://www.w3.org/2001/XMLSchema-instance' xsi:schemaLocation='http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd'> <modelVersion>4.0.0</modelVersion> <groupId>com.itbu</groupId> <artifactId>study</artifactId> <packaging>pom</packaging> <version>1.0.0</version> <modules><module>study-common</module><module>study-service</module><module>study-serviceimpl</module><module>study-web</module><module>study-mapper</module><module>study-mqtt</module> </modules> <name>study</name> <description>Demo project for Spring Boot</description> <parent><artifactId>spring-boot-starter-parent</artifactId><groupId>org.springframework.boot</groupId><version>2.1.17.RELEASE</version><relativePath/> </parent> <properties><java.version>1.8</java.version><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding><project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding><spring-boot.version>2.1.17.RELEASE</spring-boot.version><mybatis.boot.starter.version>2.1.4</mybatis.boot.starter.version><mysql.connector.java.version>8.0.22</mysql.connector.java.version><druid.version>1.2.0</druid.version><integration.version>2.3.7.RELEASE</integration.version><stream.integration.version>5.4.2</stream.integration.version><mqtt.integration.version>5.4.2</mqtt.integration.version> </properties> <dependencies><dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter</artifactId></dependency><dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-web</artifactId></dependency><dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-thymeleaf</artifactId></dependency><dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-test</artifactId> <scope>test</scope></dependency> </dependencies> <dependencyManagement><dependencies> <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-dependencies</artifactId><version>${spring-boot.version}</version><type>pom</type><scope>import</scope> </dependency> <dependency><groupId>org.mybatis.spring.boot</groupId><artifactId>mybatis-spring-boot-starter</artifactId><version>${mybatis.boot.starter.version}</version> </dependency> <dependency><groupId>mysql</groupId><artifactId>mysql-connector-java</artifactId><version>${mysql.connector.java.version}</version> </dependency> <dependency><groupId>com.alibaba</groupId><artifactId>druid</artifactId><version>${druid.version}</version> </dependency></dependencies> </dependencyManagement> <build><plugins> <plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId><version>2.1.17.RELEASE</version> </plugin></plugins> </build></project>

2. 配置common模块

配置pom.xml文件

common模块主要包括一些通用的类和接口，固这里只需要配置下parent这一项指向父项目即可，common模块的pom.xml配置文件如下：

创建所需要的类和接口

配置完pom.xml后，就可以在目录下创建所需要的类以及接口。在本项目中我分别创建了作为pojo类的UserBean和作为json返回结果的JsonResult类作为通用类，项目结构如下：

UserBean.java文件

package com.itbu.study.common.bean;public class UserBean { private int id; private String username; private String password; public int getId() {return id; } public String getPassword() {return password; } public String getUsername() {return username; } public void setPassword(String password) {this.password = password; } public void setId(int id) {this.id = id; } public void setUsername(String username) {this.username = username; } public UserBean(){ } public UserBean(String username, String password){this.username = username;this.password = password; }}

JsonResult.java文件

package com.itbu.study.common.result;public class JsonResult<T> { private int code; private String msg; private T data; public JsonResult(int Code,String msg){this.code = Code;this.msg = msg; } public JsonResult(T data) {this.data = data;this.code = 0;this.msg = '操作成功！'; } public JsonResult(T data, String msg) {this.data = data;this.code = 0;this.msg = msg; } public String getMsg() {return msg; } public int getCode() {return code; } public T getData() {return data; } public void setData(T data) {this.data = data; } public void setMsg(String msg) {this.msg = msg; } public void setCode(int code) {this.code = code; }}

3. 配置mapper模块

mapper模块对应的是mapper层，也就是我们常说的DAO层，用于与数据库进行通信，读写操作。这里我们用的持久层框架是Mybatis，连接的数据库是mysql数据库。同时需要common模块中的各个pojo类，这里需要引入各个引用。操作步骤如下：

配置pom.xml文件

这里我们需要引入mybatis，druid和mysql支持，固配置文件编写如下：

编写接口和映射文件

和不分模块的操作一样，在resource文件夹下创建mapper目录，并编写用于映射的xml文件。同时创建对应的接口，本项目工程目录大致如下：

UserMapper.java文件

package com.itbu.study.mapper;import com.itbu.study.common.bean.UserBean;import java.util.List;public interface UserMapper { List<UserBean> getAll();}

UserMapper.xml

<?xml version='1.0' encoding='UTF-8' ?><!DOCTYPE mapper PUBLIC '-//mybatis.org//DTD Mapper 3.0//EN' 'http://mybatis.org/dtd/mybatis-3-mapper.dtd' ><mapper namespace='com.itbu.study.mapper.UserMapper'> <select resultType='com.itbu.study.common.bean.UserBean'>select * from mqtt.user_table </select></mapper>

4. 配置service模块

service模块也就是service层，主要是一些服务接口方便给controller层调用。步骤如下:

配置pom.xml文件

service层需要用到common模块中的pojo类，这里需要对该模块添加依赖项

编写service各个接口

这里接口与mapper层类似，就不一一赘述，这里直接放代码

UserService.java

package com.itbu.study.service;import com.itbu.study.common.bean.UserBean;import java.util.List;public interface UserService { List<UserBean> getAll();}

5. 配置serviceimpl模块

serviceimpl即service接口的各个实现类，实现步骤如下：

配置pom.xml文件

serviceimpl需要mapper层的支持，需要实现service层的各个接口，也需要引用到common模块中的pojo类，我们直接加上这三项的依赖

根据service各个接口编写实现类

UserServiceimpl.java 注意在实现类上要加上@Service标注以用于SpringBoot框架识别

package com.itbu.study.serviceimpl;import com.itbu.study.common.bean.UserBean;import com.itbu.study.mapper.UserMapper;import com.itbu.study.service.UserService;import org.springframework.beans.factory.annotation.Autowired;import org.springframework.stereotype.Service;import java.util.List;@Servicepublic class UserServiceImpl implements UserService { @Autowired private UserMapper userMapper; @Override public List<UserBean> getAll() {return userMapper.getAll(); }}

6. 配置web模块

接下来就到了核心部分，也就是与不分模块配置差异较大的部分。Web层需要配置启动类以及配置文件，内容较多，配置步骤如下：

配置pom.xml文件

Web层将直接引用Service层的各个接口，Common模块的各个类，这里我们直接加上依赖

编写各个Controller以及配置文件

先根据以下的项目结构创建对应的文件，项目结构如下：

编写启动类，记得加上MapperScan

WebApplication.java

package com.itbu.study.web;import org.mybatis.spring.annotation.MapperScan;import org.springframework.boot.SpringApplication;import org.springframework.boot.autoconfigure.SpringBootApplication;@SpringBootApplication(scanBasePackages = {'com.itbu.study.*'})@MapperScan('com.itbu.study.mapper')public class WebApplication { public static void main(String[] args) {SpringApplication.run(WebApplication.class, args); }}

编写Controller层

ApiController.java

package com.itbu.study.web.controller;import com.itbu.study.common.bean.UserBean;import com.itbu.study.common.result.JsonResult;import com.itbu.study.service.UserService;import org.slf4j.Logger;import org.slf4j.LoggerFactory;import org.springframework.stereotype.Controller;import org.springframework.web.bind.annotation.RequestMapping;import org.springframework.web.bind.annotation.RequestParam;import org.springframework.web.bind.annotation.RestController;import javax.xml.ws.RequestWrapper;import java.util.List;@RestController@RequestMapping('/api')public class ApiController { private final Logger logger = LoggerFactory.getLogger(this.getClass()); public ApiController(UserService userService){this.userService = userService; } private final UserService userService; @RequestMapping('/index') public List<UserBean> index(){return userService.getAll(); }}

在配置文件中设置数据源和mapper映射文件以及监听端口

application-dev.xml

server: port: 10000mybatis: mapper-locations: classpath*:mapper/*.xml #注意此处与未分模块的区别spring: datasource: username: root password: 123456 url: jdbc:mysql://192.168.28.88:10090/mqtt?useUnicode=true&characterEncoding=utf-8&useSSL=true&serverTimezone=UTC driver-class-name: com.mysql.cj.jdbc.Driver

7. 测试

至此，我们以及配置完了一个多模块的MQTT后端基本项目，接下来进行简单测试

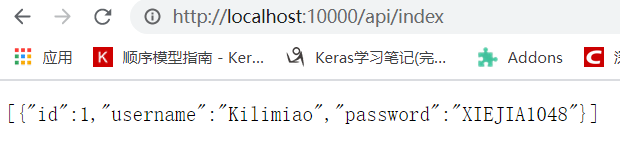

运行项目并在浏览器中输入http://localhost:10000/api/index, 返回以下结果表明测试成功

SpringBoot集成mqtt的多模块项目配置详解

4. 配置MQTT模块

前面我们完成了SpringBoot基础项目的配置，接下来我们将mqtt也做成模块，步骤如下：

配置pom.xml文件

我们集成mqtt功能主要使用了spring-integration-mqtt这个jar包，所以我们在pom中添加对这个包的依赖，pom.xml文件如下：

在study-web的配置文件中添加如下配置：

mqtt: enabled: true username: root password: 123456 url: tcp://192.168.28.88:15005 producer: clientId: server defaultTopic: default consumer: clientId: client defaultTopic: default

编写MQTT各个配置类以及方法

项目结构如下：

MqttBaseConfig.java

package com.itbu.study.mqtt;import org.eclipse.paho.client.mqttv3.MqttConnectOptions;import org.springframework.beans.factory.annotation.Value;import org.springframework.boot.autoconfigure.condition.ConditionalOnProperty;import org.springframework.context.annotation.Bean;import org.springframework.context.annotation.Configuration;import org.springframework.integration.mqtt.core.DefaultMqttPahoClientFactory;import org.springframework.integration.mqtt.core.MqttPahoClientFactory;@Configuration@ConditionalOnProperty(value = 'mqtt.enabled', havingValue = 'true')public class MqttBaseConfig { @Value('${mqtt.url:#{null}}') private String[] url; @Value('${mqtt.username:}') private String username; @Value('${mqtt.password:}') private String password; @Bean public MqttPahoClientFactory factory(){DefaultMqttPahoClientFactory factory = new DefaultMqttPahoClientFactory();MqttConnectOptions options = new MqttConnectOptions();if(username != null) options.setUserName(username);if(password != null) options.setPassword(password.toCharArray());options.setServerURIs(url);factory.setConnectionOptions(options);return factory; }}

MqttInConfig.java

package com.itbu.study.mqtt;import com.itbu.study.mqtt.MqttMessageReceiver;import org.springframework.beans.factory.annotation.Value;import org.springframework.boot.autoconfigure.condition.ConditionalOnProperty;import org.springframework.context.annotation.Bean;import org.springframework.context.annotation.Configuration;import org.springframework.integration.annotation.ServiceActivator;import org.springframework.integration.channel.DirectChannel;import org.springframework.integration.core.MessageProducer;import org.springframework.integration.mqtt.core.MqttPahoClientFactory;import org.springframework.integration.mqtt.inbound.MqttPahoMessageDrivenChannelAdapter;import org.springframework.integration.mqtt.support.DefaultPahoMessageConverter;import org.springframework.messaging.MessageChannel;import org.springframework.messaging.MessageHandler;@Configuration@ConditionalOnProperty(value = 'mqtt.enabled', havingValue = 'true')public class MqttInConfig { private final MqttMessageReceiver mqttMessageReceiver; public MqttInConfig(MqttMessageReceiver mqttMessageReceiver){this.mqttMessageReceiver = mqttMessageReceiver; } @Value('${mqtt.producer.clientId:') private String clientId; @Value('${mqtt.producer.defaultTopic}') private String topic; @Bean public MessageChannel mqttInputChannel(){return new DirectChannel(); } @Bean public MessageProducer channelInbound(MessageChannel mqttInputChannel, MqttPahoClientFactory factory){MqttPahoMessageDrivenChannelAdapter adapter = new MqttPahoMessageDrivenChannelAdapter(clientId, factory, topic);adapter.setCompletionTimeout(5000);adapter.setConverter(new DefaultPahoMessageConverter());adapter.setQos(2);adapter.setOutputChannel(mqttInputChannel);return adapter; } @Bean @ServiceActivator(inputChannel = 'mqttInputChannel') public MessageHandler mqttMessageHandler(){return this.mqttMessageReceiver; }}

MqttOutConfig.java

package com.itbu.study.mqtt;import org.springframework.beans.factory.annotation.Value;import org.springframework.boot.autoconfigure.condition.ConditionalOnProperty;import org.springframework.context.annotation.Bean;import org.springframework.context.annotation.Configuration;import org.springframework.integration.annotation.ServiceActivator;import org.springframework.integration.channel.DirectChannel;import org.springframework.integration.mqtt.core.MqttPahoClientFactory;import org.springframework.integration.mqtt.outbound.MqttPahoMessageHandler;import org.springframework.messaging.MessageChannel;import org.springframework.messaging.MessageHandler;@Configuration@ConditionalOnProperty(value = 'mqtt.enabled', havingValue = 'true')public class MqttOutConfig { @Value('${mqtt.consumer.clientId:}') private String clientId; @Value('${mqtt.consumer.defaultTopic}') private String topic; @Bean public MessageChannel mqttOutputChannel(){return new DirectChannel(); } @Bean @ServiceActivator(inputChannel = 'mqttOutputChannel') public MessageHandler mqttOutBound(MqttPahoClientFactory factory){MqttPahoMessageHandler messageHandler = new MqttPahoMessageHandler(clientId, factory);messageHandler.setAsync(true);messageHandler.setDefaultQos(2);messageHandler.setDefaultTopic(topic);return messageHandler; }}

MqttMessageReceiver.java

package com.itbu.study.mqtt;import org.slf4j.Logger;import org.slf4j.LoggerFactory;import org.springframework.boot.autoconfigure.condition.ConditionalOnProperty;import org.springframework.context.annotation.ComponentScan;import org.springframework.integration.mqtt.support.MqttHeaders;import org.springframework.messaging.Message;import org.springframework.messaging.MessageHandler;import org.springframework.messaging.MessagingException;import org.springframework.stereotype.Component;@Component@ConditionalOnProperty(value = 'mqtt.enabled',havingValue = 'true')public class MqttMessageReceiver implements MessageHandler { private final Logger logger = LoggerFactory.getLogger(this.getClass()); @Override public void handleMessage(Message<?> message) throws MessagingException {String topic = String.valueOf(message.getHeaders().get(MqttHeaders.RECEIVED_TOPIC));String payload = String.valueOf(message.getPayload());logger.info('接收到 mqtt消息，主题：{} 消息:{}', topic, payload); }}

MqttMessageSender.java

package com.itbu.study.mqtt;import org.springframework.integration.annotation.MessagingGateway;import org.springframework.integration.mqtt.support.MqttHeaders;import org.springframework.messaging.handler.annotation.Header;import org.springframework.stereotype.Component;@MessagingGateway(defaultRequestChannel = 'mqttOutputChannel')@Componentpublic interface MqttMessageSender { void sendToMqtt(String data); void sendToMqtt(@Header(MqttHeaders.TOPIC) String topic, String payload); void sendToMqtt(@Header(MqttHeaders.TOPIC) String topic, @Header(MqttHeaders.QOS) int qos, String payload);}

在启动类中添加@IntegrationComponentScan注解

package com.itbu.study.web;import org.mybatis.spring.annotation.MapperScan;import org.springframework.boot.SpringApplication;import org.springframework.boot.autoconfigure.SpringBootApplication;import org.springframework.integration.annotation.IntegrationComponentScan;@SpringBootApplication(scanBasePackages = {'com.itbu.study.*','com.itbu.study.mqtt'})@MapperScan('com.itbu.study.mapper')@IntegrationComponentScan(basePackages = 'com.itbu.study.mqtt') //这里添加，不然无法自动注入public class WebApplication { public static void main(String[] args) {SpringApplication.run(WebApplication.class, args); }}

编写对应Controller，我这里直接在ApiController上修改了

package com.itbu.study.web.controller;import com.itbu.study.common.bean.UserBean;import com.itbu.study.common.result.JsonResult;import com.itbu.study.mqtt.MqttMessageSender;import com.itbu.study.service.UserService;import org.slf4j.Logger;import org.slf4j.LoggerFactory;import org.springframework.beans.factory.annotation.Autowired;import org.springframework.stereotype.Controller;import org.springframework.web.bind.annotation.RequestMapping;import org.springframework.web.bind.annotation.RequestParam;import org.springframework.web.bind.annotation.RestController;import javax.xml.ws.RequestWrapper;import java.util.List;@RestController@RequestMapping('/api')public class ApiController { private final Logger logger = LoggerFactory.getLogger(this.getClass()); private final MqttMessageSender mqttMessageSender; public ApiController(MqttMessageSender mqttMessageSender, UserService userService){this.mqttMessageSender = mqttMessageSender;this.userService = userService; } private final UserService userService; @RequestMapping('/index') public List<UserBean> index(){return userService.getAll(); } @RequestMapping('/mqtt') public JsonResult<?> mqtt_sender(@RequestParam('msg')String msg){logger.info('Send mqtt msg: {}', msg);mqttMessageSender.sendToMqtt(msg);logger.info('Send successfully!');return new JsonResult<>(0,'Send Successfully'); }}

测试

首先我们运行后端项目，可以看到日志打出以下输出，说明后端项目正常启动

SpringBoot集成mqtt的多模块项目配置详解

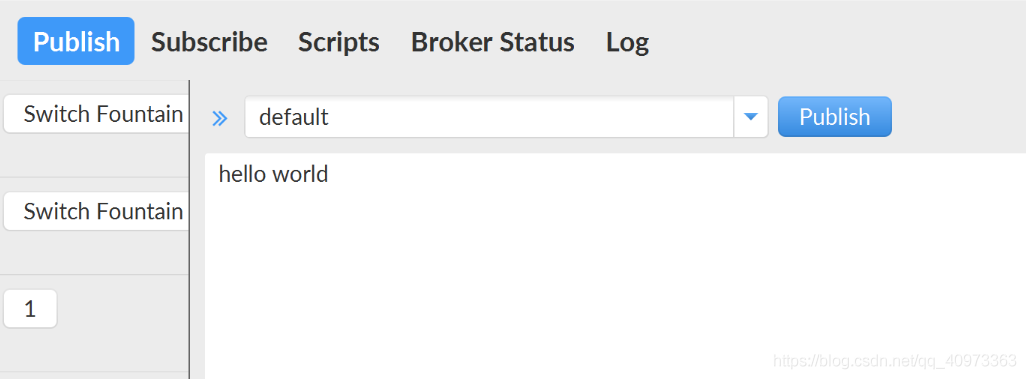

然后我们使用mqtt.fx这个软件往订阅主题default发送helloworld

SpringBoot集成mqtt的多模块项目配置详解

发现日志打印如下信息，表面输入通道正常：

SpringBoot集成mqtt的多模块项目配置详解

然后我们在浏览器中输入http://localhost:10000/api/mqtt?msg=1234556 并按下回车，浏览器显示如下：

SpringBoot集成mqtt的多模块项目配置详解

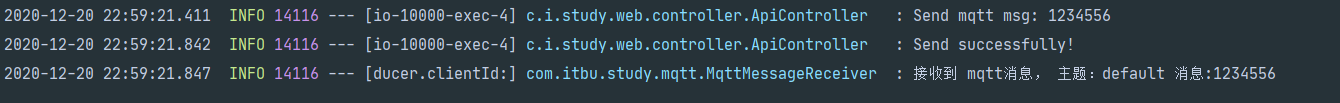

可以看到日志中打印了如下内容：

SpringBoot集成mqtt的多模块项目配置详解

因为我们订阅的主题也是default，所以也收到了生产者发送的信息，我们打开mqtt.fx, 订阅default主题，可以收到如下信息：

SpringBoot集成mqtt的多模块项目配置详解

测试成功

最后放上工程的源码：GitHub
