Android GridLayout使用案例详解
GridLayout是Android4.0引入的网格布局，使用它可以减少布局嵌套。也算是常用，但一直没仔细看过，今天研究一下
二、常用属性介绍GridLayout 使用属性
属性 作用 android:columnCount 最大列数 android:rowCount 最大行数 android:orientation GridLayout中子元素的布局方向 android:alignmentMode alignBounds：对齐子视图边界 alignMargins ：对齐子视距内容，默认值 android:columnOrderPreserved 使列边界显示的顺序和列索引的顺序相同，默认是true android:rowOrderPreserved 使行边界显示的顺序和行索引的顺序相同，默认是true android:useDefaultMargins 没有指定视图的布局参数时使用默认的边距，默认值是falseitem属性
属性 作用 android:layout_column 指定该单元格在第几列显示 android:layout_row 指定该单元格在第几行显示 android:layout_columnSpan 指定该单元格占据的列数 android:layout_rowSpan 指定该单元格占据的行数 android:layout_gravity 指定该单元格在容器中的位置 android:layout_columnWeight （API21加入）列权重 android:layout_rowWeight （API21加入） 行权重 android:layout_gravity 作用 center 不改变元素的大小，仅居中 center_horizontal 不改变大小，水平居中 center_vertical 不改变大小，垂直居中 top 不改变大小，置于顶部 left 不改变大小，置于左边 bottom 不改变大小，置于底部 right 不改变大小，置于右边 start 不改变大小，根据系统语言，置于开始位置 end 不改变大小，置于结尾 fill 拉伸元素控件，填满其应该所占的格子 fill_vertical 仅垂直方向上拉伸填充 fill_horizontal 仅水平方向上拉伸填充 clip_vertical 垂直方向上裁剪元素，仅当元素大小超过格子的空间时 clip_horizontal 水平方向上裁剪元素，仅当元素大小超过格子的空间时注意
使用layout_columnSpan 、layout_rowSpan时要加上layout_gravity属性，否则没有效果；另外item在边缘时宽高计算会出现错误，需要我们手动设置宽高，否则达不到想要的效果
三、平分问题GridLayout在API21时引入了android:layout_columnWeight和android:layout_rowWeight来解决平分问题
那么在API21以前的，想要平分的话：引用兼容包
compile ’com.android.support:gridlayout-v7:25.+’
注意：
使用该控件，命名空间使用app 单独设置app:layout_columnWeight时，这一列的所有item都设置为这个属性，才能达到预期效果，否则这一列中设置了该属性的item，都会被隐藏，显示不出来 单独设置app:layout_rowWeight时，没有问题四、小米计算器效果<?xml version='1.0' encoding='utf-8'?><android.support.v7.widget.GridLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android: android:layout_width='match_parent' android:layout_height='match_parent' android:background='#ece7e7' app:alignmentMode='alignBounds' app:columnCount='4' app:orientation='horizontal' app:rowCount='5' app:useDefaultMargins='false' tools:context='com.strivestay.gridlayoutdemo.MainActivity'> <!-- 如果不使用 app:layout_gravity='fill'，则实际下面这个textview的宽度只是wrap_content,实现不了想要的right|bottom效果;或者，用app:layout_columnWeight='1'，效果等同，填充满 --> <TextViewandroid:gravity='right|bottom'android:text='0'app:layout_columnSpan='4'app:layout_rowWeight='3'app:layout_columnWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='AC'android:textColor='#f68904'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='退格'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='/'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='*'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='7'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='8'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='9'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='—'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='4'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='5'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='6'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='+'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='1'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='2'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='3'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#f68904'android:gravity='center'android:text='='android:textColor='#ffffff'app:layout_columnWeight='1'app:layout_rowSpan='2'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='%'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='0'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='.'app:layout_columnWeight='1'app:layout_rowWeight='1'/></android.support.v7.widget.GridLayout>

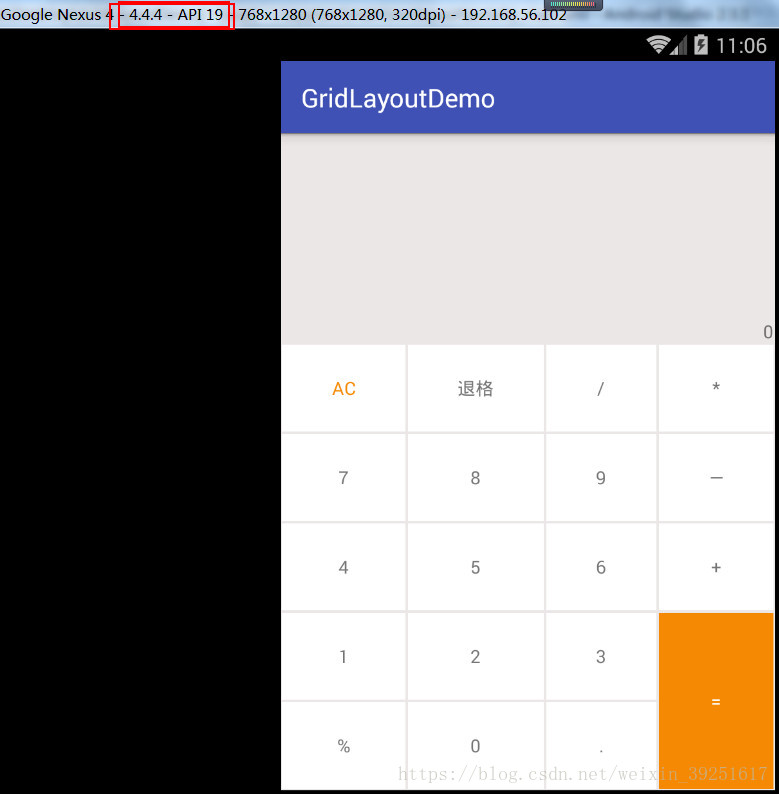

效果： 4.4.4模拟器
1.xml引用GridLayout
<?xml version='1.0' encoding='utf-8'?><android.support.v7.widget.GridLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android: android:layout_width='match_parent' android:layout_height='match_parent' android:background='#ece7e7' app:orientation='horizontal' app:useDefaultMargins='false' app:alignmentMode='alignBounds' tools:context='com.strivestay.gridlayoutdemo.MainActivity'></android.support.v7.widget.GridLayout>
2.动态添加
package com.strivestay.gridlayoutdemo;import android.graphics.Color;import android.os.Bundle;import android.support.v7.app.AppCompatActivity;import android.support.v7.widget.GridLayout;import android.view.Gravity;import android.widget.TextView;/** * GridLayout示例 * @author StriveStay * @date 2018/3/27 */public class MainActivity extends AppCompatActivity { private String[] mStrings = {'0','AC','退格','/','*','7','8','9','—','4','5','6','+','1','2','3','=','%','0','.'}; @Override protected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);// xml布局//setContentView(R.layout.activity_main);// 动态添加setContentView(R.layout.activity_main2);GridLayout gridLayout = (GridLayout) findViewById(R.id.grid_layout);// 6行 4列gridLayout.setColumnCount(4);gridLayout.setRowCount(6);for (int i = 0; i < mStrings.length; i++) { TextView textView = new TextView(this); GridLayout.LayoutParams params = new GridLayout.LayoutParams(); params.width =0; params.height =0; if(i == 0){// 设置行列下标， 所占行列 ，比重// 对应： layout_row , layout_rowSpan , layout_rowWeight// 如下代表： item坐标（0,0）， 占 1 行，比重为 3 ； 占 4 列，比重为 1params.rowSpec = GridLayout.spec(0,1,3f);params.columnSpec = GridLayout.spec(0,4,1f);textView.setGravity(Gravity.BOTTOM|Gravity.RIGHT); }else{// 设置行列下标，和比重params.rowSpec = GridLayout.spec((i+3)/4,1f);params.columnSpec = GridLayout.spec((i+3)%4,1f);// 背景textView.setBackgroundColor(Color.WHITE);// 字体颜色if('AC'.equals(mStrings[i])){ textView.setTextColor(Color.parseColor('#f68904'));}if('='.equals(mStrings[i])){ textView.setBackgroundColor(Color.parseColor('#f68904')); textView.setTextColor(Color.WHITE); params.rowSpec = GridLayout.spec((i+3)/4,2,1f);}// 居中显示textView.setGravity(Gravity.CENTER);// 设置边距params.setMargins(2,2,2,2); } // 设置文字 textView.setText(mStrings[i]); // 添加item gridLayout.addView(textView,params);} }}

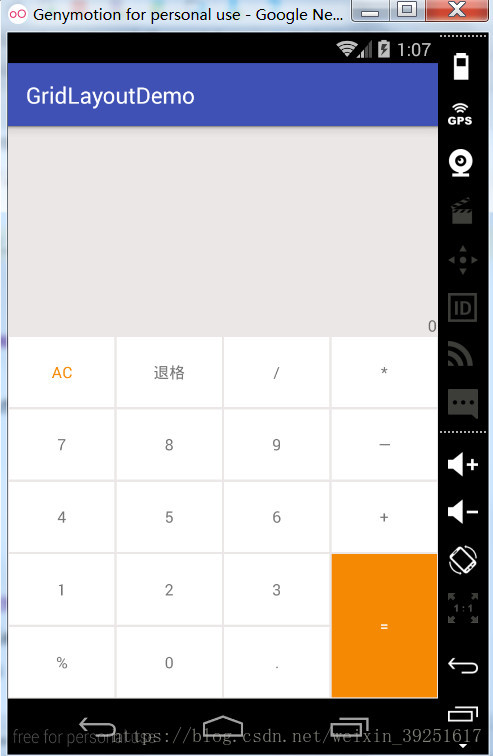

效果和用xml中直接布局一样：
注意：GridLayout.spec(); 这个方法是一个重点，需要好好看一下，而且由于它有几个重载方法，使用时也要注意。比如说下面两个方法：
public static Spec spec(int start, int size) public static Spec spec(int start, float weight)
我刚开始就忽略了这点，本想用的是第二个带有weight的方法，但是传入参数时，没有加上f，就调用了第一个方法，搞了半天才发现
所以，如果调用的是第二个方法，一定要注意float参数的表示方法，加个f，如：GridLayout.spec(0,1f);
