Android Studio做超好玩的拼图游戏 附送详细注释源码

目录一、项目概述二、开发环境三、需求分析四、实现过程1、拼图游戏布局绘制2、拼图游戏时间计时3、拼图游戏打乱显示4、拼图游戏碎片位置切换5、拼图游戏成功的条件6、拼图游戏重新开始五、运行效果六、项目总结七、项目源码一、项目概述

之前有不少粉丝私信我说，能不能用Android原生的语言开发一款在手机上运行的游戏呢？

说实话，使用java语言直接开发游戏这个需求有点难，因为一些比较复杂的游戏都是通过cocos2D或者Unity3D等游戏引擎开发出来的，然后再移植到Android手机当中，使用完整的游戏引擎开发的过程比较简单，而且界面比较流畅，观感和体验度都很好。

所以直接使用java开发的游戏并不多。当然，虽说不多但也有。简单些的比如：2048、拼图游戏、贪吃蛇、推箱子等，复杂点的比如：斗地主，这些都可以用java语言开发。因为这些游戏刷新界面次数比较少，是可以用java开发出来的。

所以在这篇博客里面，我们就来开发一款简单的拼图游戏，这款拼图游戏就和我们小时候玩的游戏是一样的，这里面的涉及到的算法不多，可以很容易学会，是作为入门Android的一个非常好的实例。

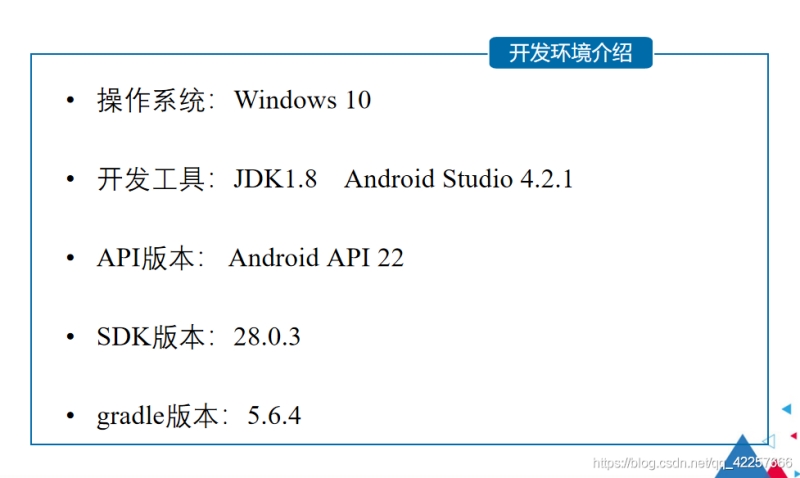

二、开发环境

三、需求分析

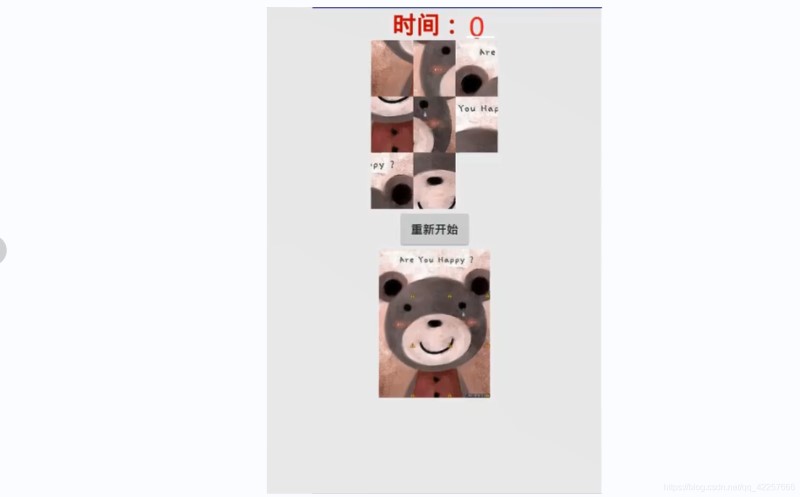

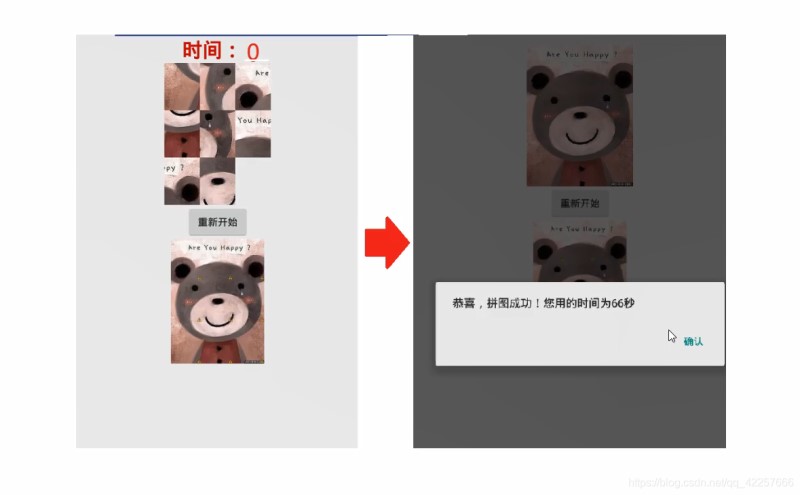

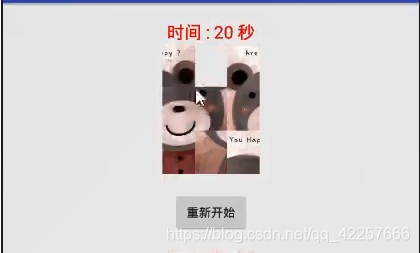

我们先来看下最终要实现的效果：

可以看到游戏开始后，开始计时，然后下面是被打乱的九宫格图片，最后一块是空白的，因为要留出空间移动，中间是重新开始按钮，点击就会重新计时而且拼图碎片重新打乱，最底下是原图，方便大家对照着进行拼凑。当你拼图完成后，上面的第九块拼图会立刻显示出来补齐整张图片，然后弹出对话框，告诉你拼图成功，用时为多少多少秒，点击确认即可。

所以我们分为六个步骤来实现：

拼图游戏布局绘制 拼图游戏时间计时 拼图游戏打乱显示 拼图游戏碎片位置切换 拼图游戏成功的条件 拼图游戏重新开始

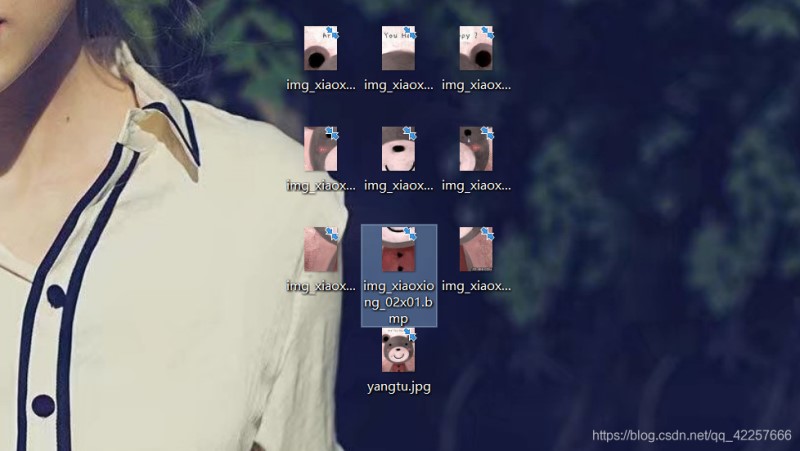

我们来看下需要准备的图片素材：

这里先是一张小熊的样图，命名就是yangtu。然后就是将它按九宫格裁剪成的九张图片，命名格式我来解释下：我们看第八张我选中的图片，它的名字为img_xiaoxiong_02x01。这里解释下为什么是02x01，这就可以看做一个三行三列的二维数组，排列方式就和下面一样。数组行和列下标都是从0开始，所以第八张就是在第2行第1列，所以就是02x01，其他的也以此类推。大家可以自己选图片进行裁剪命名，当然也可以直接下载我的源码，里面就有这些图片。

下面我们就一起来实现这个拼图游戏吧~

四、实现过程1、拼图游戏布局绘制

我们首先来分析下游戏的layout布局

再来看下最终实现的效果图，先分析一下怎么绘制布局，实现一个项目的第一步是将布局按照自己期望的样子完成。

因为这是一个上下结构，所以我们用一个线性布局（LinearLayout）来实现最合适，方向（orientation）设置为竖直方向（vertical）。可以看到这个拼图分为三行三列，所以我们直接将每一行分为一个小的LinearLayout，一共三个，然后在每个小的LinearLayout里面水平放三个图片按钮，这样就实现了，思路有了，我们来绘制吧。

我们来绘制游戏的layout布局

从上至下的第一个布局是显示时间的TextView，我们将它的id设置为pt_tv_time，layout_width和layout_height都设置为wrap_content，就是适应内容大小，然后text文本内容设为“时间：0”，这个是方便测试写上文本的，因为边写代码可以边看旁边的效果变化。

然后layout_gravity设置为'center'，就是设置自己在父容器（顶层的LinearLayout）中居中，这里补充下知识点：

gravity是设置自身内部元素的对齐方式。比如一个TextView，则是设置内部文字的对齐方式。如果是ViewGroup组件如LinearLayout的话，则为设置它内部view组件的对齐方式。 layout_gravity是设置自身相当于父容器的对齐方式。比如，一个TextView设置layout_gravity属性，则表示这TextView相对于父容器的对齐方式。

再来改变下字体大小，设置textSize为20sp，sp是像素，补充下单位的知识点：

dp: device independent pixels(设备独立像素)，不同设备有不同的显示效果，和设备硬件有关。 px: pixels(像素).，不同设备显示效果相同，这个用的比较多。 pt: point，是一个标准的长度单位，1pt＝1/72英寸，用于印刷业，非常简单易用。 sp: scaled pixels(放大像素)，主要用于字体显示best for textsize。

最后设置字体颜色为#FF0000，即红色。一般是通过colors.xml资源来引用，这里因为红色比较好表示就直接设置了。

TextView代码如下：

<TextViewandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:text='时间 : 0'android:layout_gravity='center'android:textSize='20sp'android:textColor='#FF0000'/>

设置完成后，我们来看下效果图：

接着我们来绘制九宫格拼图，先设置第一行这三个小图片的外布局，依然是LinearLayout，设置它的id='@+id/pt_line1'，就表示第一行。

orientation选择的是水平方向，因为每一行是水平放置的，layout_gravity设置为'center'，表示居中，代码如下。

<LinearLayoutandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:orientation='horizontal'android:layout_gravity='center'></LinearLayout>

设置第一张图片，选择的控件是ImageButton，顾名思义：图片按钮，正常按钮就规规矩矩的，而图片按钮就很好看，一张图片也可以进行点击，这里设置它的id='@+id/pt_ib_00x00'，方便在MainActivity里面调用。

00x00不用我多说了吧，上面解释过了，将九宫格看成3X3的二维数组，那么行列下标就是0行0列，这里每行数和列数都用2位数字表示而已。

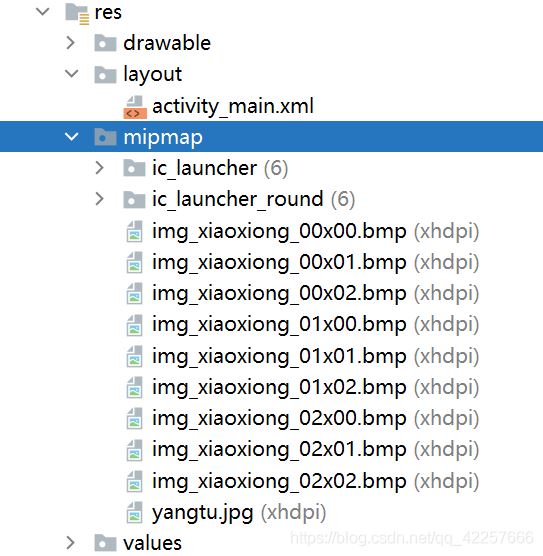

设置src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x00'，就是将我们刚刚准备的图片资源复制到这个mipmap文件夹中进行引用，每个id编号和图片的名称是对应的。

再设置个onClick方法，方法名为'onClick'，我们后面会在MainActivity里面进行编写点击事件。第一张图片的代码如下：

<ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x00' android:padding='0dp' android:onClick='onClick'/>

依次类推，第二张和第三张图片，我只要改下id和src就可以了，所以直接放上第一个小LinearLayout的代码：

<LinearLayoutandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:orientation='horizontal'android:layout_gravity='center'><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x00' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x01' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x02' android:padding='0dp' android:onClick='onClick'/> </LinearLayout>

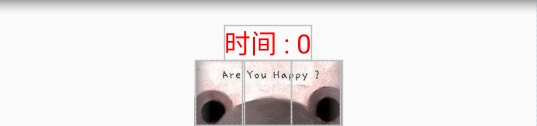

来看下显示效果：

那第二行和第三行是不是也一样照葫芦画瓢，没错，直接复制第一行的代码，然后修改id和src就行。这里直接给出三个LinearLayout的代码：

<LinearLayoutandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:orientation='horizontal'android:layout_gravity='center'><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x00' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x01' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_00x02' android:padding='0dp' android:onClick='onClick'/> </LinearLayout> <LinearLayoutandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:orientation='horizontal'android:layout_gravity='center'><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_01x00' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_01x01' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_01x02' android:padding='0dp' android:onClick='onClick'/> </LinearLayout> <LinearLayoutandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:orientation='horizontal'android:layout_gravity='center'><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_02x00' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_02x01' android:padding='0dp' android:onClick='onClick'/><ImageButton android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:src='https://www.haobala.com/bcjs/@mipmap/img_xiaoxiong_02x02' android:padding='0dp' android:onClick='onClick' android:visibility='invisible'/> </LinearLayout>

有一点需要注意的，不知道有没有同学发现——第三行的第三张图片，也就是右下角的那张图片，它有个属性，其他的图片都没有：visibility=“invisible”，这是干什么的呢？

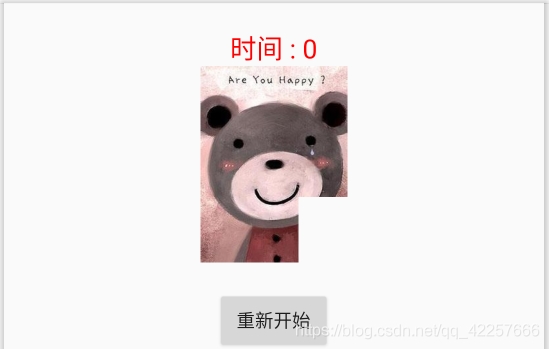

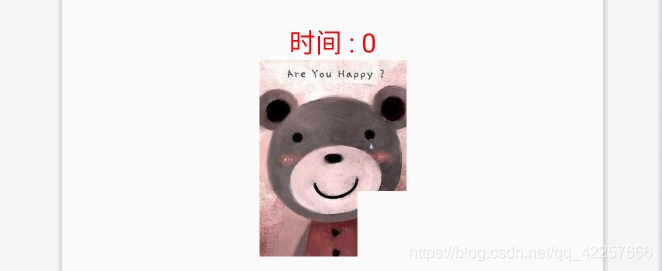

这个其实就是设置控件是否可见，默认情况下控件都是可见的（visible），只有设置visibility='invisible'后，这个控件才不显示出来，我们来看下整体效果：

OK，九宫格完成后，下面是一个重新开始的Button。

这个比较简单了，主要设置了onClick=“restart”，这个后面会在MainActivity里面编写重新开始游戏的逻辑，还设置了android:layout_marginTop=“20dp”，这是设置此控件与上面控件边距相隔20dp，为了和九宫格保持一定间距，代码如下：

<Buttonandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:onClick='restart'android:layout_gravity='center'android:text='重新开始'android:layout_marginTop='20dp'/>

显示效果：

最后就是我们的样图了，有了我们上面的经验，这个应该很容易就画出来了，放置图片的控件我们一般使用ImageView，然后设置src='https://www.haobala.com/bcjs/@mipmap/yangtu'，就显示了我们的样图，最后为了保持距离美，设置layout_marginTop=“20dp”，代码如下：

<ImageViewandroid: android:layout_width='wrap_content'android:layout_height='wrap_content'android:layout_gravity='center'android:src='https://www.haobala.com/bcjs/@mipmap/yangtu'android:layout_marginTop='20dp'/>

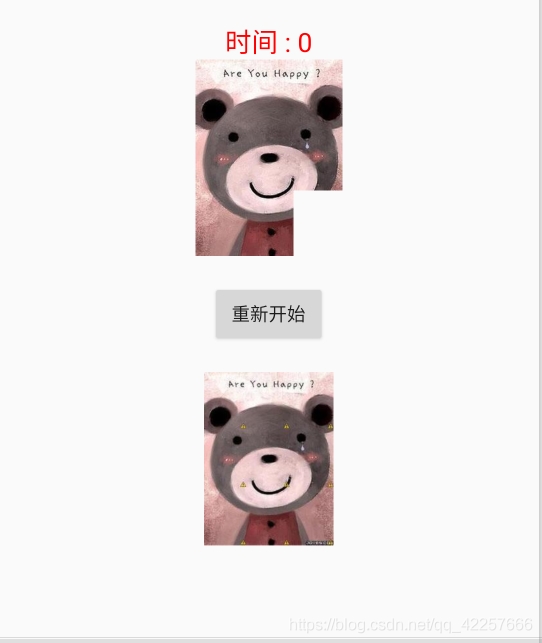

好了，我们来看下效果图：

至此，我们的布局就绘制完成了！

我们来编写下MainActivity的基本框架

可以先来看下什么都没有的MainActivity。里面只有onClick()和restart()两个新的方法，这是在上面布局中设置的方法，onClick是图片按钮的点击事件，restart是重新开始按钮的点击事件，这两个方法的具体实现逻辑会在下面讲到。

public class MainActivity extends AppCompatActivity {@Overrideprotected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState);// 设置要显示的视图 setContentView(R.layout.activity_main);}// 图片按钮的点击事件 public void onClick(View view) {}/* 重新开始按钮的点击事件*/ public void restart(View view) { }}

这里我们要做的是把所有在布局中用到的控件定义好，然后初始化这些控件

先来定义九个图片按钮，命名方法也是00,01这样的横纵坐标，一个重启按钮和一个显示时间的文本框

// 定义九个图片按钮，命名方法也是00,01这样的横纵坐标 ImageButton ib00,ib01,ib02,ib10,ib11,ib12,ib20,ib21,ib22;// 一个重启按钮 Button restartBtn;// 一个显示时间的文本框 TextView timeTv;

然后我们在onCreate中定义一个initView()方法，这个方法是用来初始化控件的

// 初始化layout控件的方法initView();

然后创建该方法，在该方法里面初始化定义的控件，通过findViewById()进行绑定控件，将声明的变量和layout中对应的控件进行绑定，实现引用的效果，代码如下：

/* 初始化控件:绑定9个图片按钮，1个显示时间的文本框，1个重启按钮*/ private void initView() {ib00 = findViewById(R.id.pt_ib_00x00);ib01 = findViewById(R.id.pt_ib_00x01);ib02 = findViewById(R.id.pt_ib_00x02);ib10 = findViewById(R.id.pt_ib_01x00);ib11 = findViewById(R.id.pt_ib_01x01);ib12 = findViewById(R.id.pt_ib_01x02);ib20 = findViewById(R.id.pt_ib_02x00);ib21 = findViewById(R.id.pt_ib_02x01);ib22 = findViewById(R.id.pt_ib_02x02);timeTv = findViewById(R.id.pt_tv_time);restartBtn = findViewById(R.id.pt_btn_restart); }

初始化的完整代码，可以作为模板：

public class MainActivity extends AppCompatActivity {// 定义九个图片按钮，命名方法也是00,01这样的横纵坐标 ImageButton ib00,ib01,ib02,ib10,ib11,ib12,ib20,ib21,ib22;// 一个重启按钮 Button restartBtn;// 一个显示时间的文本框 TextView timeTv;@Overrideprotected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState);// 设置要显示的视图 setContentView(R.layout.activity_main); initView();}private void initView() {ib00 = findViewById(R.id.pt_ib_00x00);ib01 = findViewById(R.id.pt_ib_00x01);ib02 = findViewById(R.id.pt_ib_00x02);ib10 = findViewById(R.id.pt_ib_01x00);ib11 = findViewById(R.id.pt_ib_01x01);ib12 = findViewById(R.id.pt_ib_01x02);ib20 = findViewById(R.id.pt_ib_02x00);ib21 = findViewById(R.id.pt_ib_02x01);ib22 = findViewById(R.id.pt_ib_02x02);timeTv = findViewById(R.id.pt_tv_time);restartBtn = findViewById(R.id.pt_btn_restart); }// 图片按钮的点击事件 public void onClick(View view) {}/* 重新开始按钮的点击事件*/ public void restart(View view) { }} 2、拼图游戏时间计时

完成基本工作后，我们思考下——如何实现时间的计时操作，这就相当于计时器的功能。这里我们可以用Handler消息机制来实现，补充下知识点：

Handler：作用就是发送与处理信息 Message：Handler接收与处理的消息对象

当我们的子线程想修改Activity中的UI组件时，我们可以新建一个Handler对象，通过这个对象向主线程发送信息；而我们发送的信息会先到主线程的MessageQueue进行等待，由Looper按先入先出顺序取出，再根据message对象的what属性分发给对应的Handler进行处理！

简单来说：Handler就是用来发送消息和处理消息的一种机制，上面这段话可能听起来有些懵，不过没关系，其实没有这么深奥，下面会让大家明白怎么使用它来实现计时的。

先定义个时间变量，初值为0，因为从0开始计时

// 定义计数时间的变量 int time = 0;

然后定义发送和处理消息的对象handler，我们来重写handleMessage方法，在方法里面我们进行了if判断，如果这条消息的what值为1，那么时间time就+1，然后timeTv显示时间为time秒，然后继续向自己发送消息。

handler.sendEmptyMessageDelayed(1,1000)这句话的意思就是：延时1000毫秒后发送参数what为1的空信息，这样它自己就能循环接收自己发的消息，实现计时的功能了，就这么简单。

当然最开始要发送它一条消息，让它这个方法运转起来，我们在onCreate这个方法里面加上了一条handler.sendEmptyMessageDelayed(1,1000); 这样在游戏一开始过了1s，handler就发送了一条what为1的空消息。然后它自己又立马接收到了，进行时间加1，又自己发送给自己消息，实现计时！

这是定义的handler的代码：

// 定义发送和处理消息的对象handler Handler handler = new Handler(){@Override// 重写handleMessage方法,根据msg中what的值判断是否执行后续操作public void handleMessage(Message msg) { if (msg.what==1) {time++;timeTv.setText('时间 : '+time+' 秒');// 指定延时1000毫秒后发送参数what为1的空信息handler.sendEmptyMessageDelayed(1,1000); }} };

这是在onCreate方法里面定义的一条消息

handler.sendEmptyMessageDelayed(1,1000);

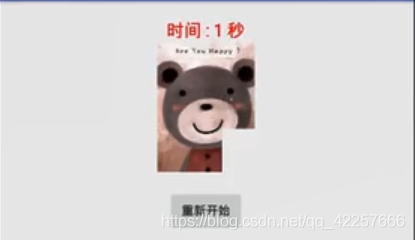

我们来看下运行效果：

除此之外，我们还需要在重新开始游戏后进行重新计时，这里又要怎么实现呢？

这里我们只需要在restart方法里面先停止handler的消息发送，保证时间不会再继续+1了，然后将时间重新归0，显示当前时间，最后每隔1s发送参数what为1的消息msg，这样就实现了重新开始计时，代码如下：

/* 重新开始按钮的点击事件*/ public void restart(View view) {// 停止handler的消息发送handler.removeMessages(1);// 将时间重新归0，并且重新开始计时time = 0;timeTv.setText('时间 : '+time+' 秒');// 每隔1s发送参数what为1的消息msghandler.sendEmptyMessageDelayed(1,1000); }

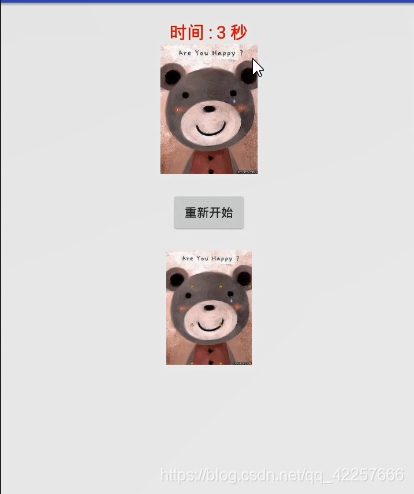

点击重新开始后的实现效果：

至此，我们的计时功能就实现了！

3、拼图游戏打乱显示

首先定义一个image数组，里面存放每张碎片（九宫格图片）的id，int型数组是可以存放图片的id的，但是不能存放图片，注意这个区别。

// 将每张碎片的id存放到数组中，便于进行统一的管理,int型数组存放的肯定是int型变量 private int[]image = {R.mipmap.img_xiaoxiong_00x00,R.mipmap.img_xiaoxiong_00x01,R.mipmap.img_xiaoxiong_00x02,R.mipmap.img_xiaoxiong_01x00,R.mipmap.img_xiaoxiong_01x01,R.mipmap.img_xiaoxiong_01x02, R.mipmap.img_xiaoxiong_02x00,R.mipmap.img_xiaoxiong_02x01,R.mipmap.img_xiaoxiong_02x02};

再声明一个imageIndex数组，它来存放上面图片数组的下标，一共九张图片，所以下标为0-8，它存储的也就是0-8。我们为了让上面九张图片被打乱，所以，这里的下标等下会被打乱。

// 声明上面图片数组下标的数组，随机排列这个数组，九张图片，下标为0-8 private int[]imageIndex = new int[image.length];

下面我们写一个函数disruptRandom( )，来实现进入游戏拼图就打乱显示的效果

先给下标数组每个元素赋值，下标是i，值就为i，就是imageIndex[i] = i。

// 给下标数组每个元素赋值，下标是i,值就为ifor (int i = 0; i < imageIndex.length; i++) { imageIndex[i] = i;}

然后进行20次for循环，随机选择两个角标对应的值进行交换。先定义两个角标rand1和rand2，rand1 = (int)(Math.random()*(imageIndex.length-1));这里我来重点解释一下：Math.random()产生的随机数为0~1之间的小数 此处说的0~1是包含左不包含右，即包含0不包含1！

ps:我在这里卡了2h至少，因为这个小细节点没注意到，所以一定不能想当然，要查资料以求准确。

Math.random()的值域为[0,1)，然后imageIndex.length-1就是8其实，*8那就是[0,8)，再int取整最终值域为{0,1,2,3,4,5,6,7}，因为int取整只会取整数位，不会四舍五入！

再用do-while循环实现了rand2的生成，之所以在do-while里面生成rand2，是为了判断二次生成的角标和第一次是否相同，不同则break立刻跳出循环，执行swap交换；若第二次生成的与第一次相同，则重新进入do-while循环生成rand2，这部分代码如下：

//规定20次，随机选择两个角标对应的值进行交换int rand1,rand2;for (int j = 0; j < 20; j++) {// 随机生成第一个角标// Math.random()产生的随机数为0~1之间的小数 此处说的0~1是包含左不包含右，即包含0不包含1// Math.random()的值域为[0,1)，然后*8就是[0,8)，再int取整最终值域为{0,1,2,3,4,5,,6,7} rand1 = (int)(Math.random()*(imageIndex.length-1));// 第二次随机生成的角标，不能和第一次随机生成的角标相同，如果相同，就不方便交换了 do {rand2 = (int)(Math.random()*(imageIndex.length-1));// 判断第一次和第二次生成的角标是否相同,不同则break立刻跳出循环，执行swap交换if (rand1!=rand2) { break;}// 若第二次生成的与第一次相同，则重新进入do-while循环生成rand2 }while (true); swap(rand1,rand2); }

这里的swap方法很简单，就是交换两个数的值，只不过这里参数是数组的下标：

// 交换数组指定角标（0-7这八个自然数）上的数据 private void swap(int rand1, int rand2) {int temp = imageIndex[rand1];imageIndex[rand1] = imageIndex[rand2];imageIndex[rand2] = temp; }

这里有个整个游戏的一个核心点：我们打乱的拼图下标是{0,1,2,3,4,5,6,7}这八个，第九张拼图的下标是不参与打乱的，有同学问为什么？是因为第九张图片是不显示出来的，而且不会参与到拼图中，所以我们是将第九个图片按钮就设置成第九张图片，然后invisible。

最后我们将每个图片按钮设置图片，这时候 imageIndex[i]就是被打乱的下标，有可能是这样的顺序：{2，6，5，4，1，7，0，3，8}，也有可能是这样的顺序{1，3，0，5，2，7，4，6，8}等等，不管怎么样， imageIndex[8]一直是8，上面解释过。代码如下：

// ib00是绑定的第一块图片按钮，设置图片资源，// imageIndex[i]就是被打乱的下标，然后image[x]就表示对应下标为x的图片的idib00.setImageResource(image[imageIndex[0]]);ib01.setImageResource(image[imageIndex[1]]);ib02.setImageResource(image[imageIndex[2]]);ib10.setImageResource(image[imageIndex[3]]);ib11.setImageResource(image[imageIndex[4]]);ib12.setImageResource(image[imageIndex[5]]);ib20.setImageResource(image[imageIndex[6]]);ib21.setImageResource(image[imageIndex[7]]);ib22.setImageResource(image[imageIndex[8]]);

综上，disruptRandom()的整体逻辑代码如下：

// 随机打乱数组当中元素，以不规则的形式进行图片显示 private void disruptRandom() {// 给下标数组每个元素赋值，下标是i,值就为ifor (int i = 0; i < imageIndex.length; i++) { imageIndex[i] = i;}//规定20次，随机选择两个角标对应的值进行交换int rand1,rand2;for (int j = 0; j < 20; j++) {// 随机生成第一个角标// Math.random()产生的随机数为0~1之间的小数 此处说的0~1是包含左不包含右，即包含0不包含1// Math.random()的值域为[0,1)，然后*8就是[0,8)，再int取整最终值域为{0,1,2,3,4,5,,6,7} rand1 = (int)(Math.random()*(imageIndex.length-1));// 第二次随机生成的角标，不能和第一次随机生成的角标相同，如果相同，就不方便交换了 do {rand2 = (int)(Math.random()*(imageIndex.length-1));// 判断第一次和第二次生成的角标是否相同,不同则break立刻跳出循环，执行swap交换if (rand1!=rand2) { break;}// 若第二次生成的与第一次相同，则重新进入do-while循环生成rand2 }while (true);// 交换两个角标上对应的值 swap(rand1,rand2);}//随机排列到指定的控件上//ib00是绑定的第一块图片按钮，设置图片资源，imageIndex[i]就是被打乱的图片数组下标，然后image[x]就表示对应下标为x的图片的idib00.setImageResource(image[imageIndex[0]]);ib01.setImageResource(image[imageIndex[1]]);ib02.setImageResource(image[imageIndex[2]]);ib10.setImageResource(image[imageIndex[3]]);ib11.setImageResource(image[imageIndex[4]]);ib12.setImageResource(image[imageIndex[5]]);ib20.setImageResource(image[imageIndex[6]]);ib21.setImageResource(image[imageIndex[7]]);ib22.setImageResource(image[imageIndex[8]]); }

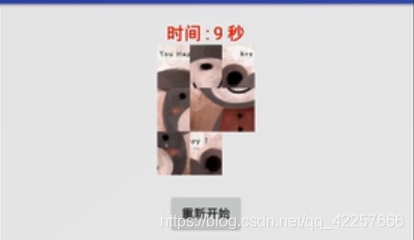

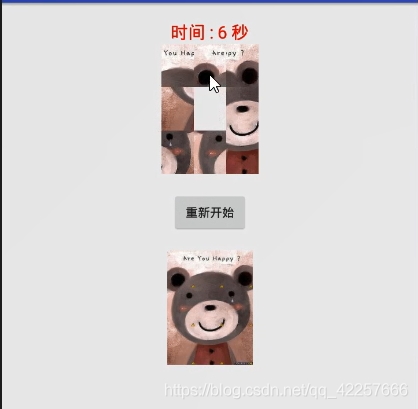

实现效果：

4、拼图游戏碎片位置切换

我们完成乱序后，这时候拼图碎片还不能移动，所以我们要设置点击事件，来移动拼图。

拼图移动的规则也要注意一下：只有和空白区域在同一行或者同一列相邻的拼图才能移动，只要知道了这个逻辑，实现起来就不难了。

我们来编写九个图片按钮的onClick（）方法

这里因为九个id不同的imagebutton点击事件的逻辑相同，所以我们使用switch 语句来编写，根据它们的id来执行移动，按照从左到右、从上到下的顺序进行了case设置。移动我们定义了move()函数，将它单独封装成了一个方法，下面就会讲到。点击事件的代码如下：

public void onClick(View view) {int id = view.getId();//九个按钮执行的点击事件的逻辑应该是相同的，如果有空格在周围，可以改变图片显示的位置，否则点击事件不响应switch (id) { case R.id.pt_ib_00x00:move(R.id.pt_ib_00x00,0);break; case R.id.pt_ib_00x01:move(R.id.pt_ib_00x01,1);break; case R.id.pt_ib_00x02:move(R.id.pt_ib_00x02,2);break; case R.id.pt_ib_01x00:move(R.id.pt_ib_01x00,3);break; case R.id.pt_ib_01x01:move(R.id.pt_ib_01x01,4);break; case R.id.pt_ib_01x02:move(R.id.pt_ib_01x02,5);break; case R.id.pt_ib_02x00:move(R.id.pt_ib_02x00,6);break; case R.id.pt_ib_02x01:move(R.id.pt_ib_02x01,7);break; case R.id.pt_ib_02x02:move(R.id.pt_ib_02x02,8);break;} }

我们来编写九个图片按钮的move（）方法

先定义变量，imageX是每行的图片个数，imageY是每列的图片个数，imgCount是图片的总数目，也就是9个。blankSwap是空白区域的位置，就是8，这里的位置我们还是按照从左到右、从上到下的顺序排列的，第一张图片的位置是0，对照九宫格应该理解了吧。

blankImgid就是空白区域的按钮id，我们这里直接固定了R.id.pt_ib_02x02，就是第九个图片按钮，它一直是空白区域！

// 每行的图片个数 private int imageX = 3;// 每列的图片个数 private int imageY = 3;// 图片的总数目 private int imgCount = imageX*imageY;// 空白区域的位置 private int blankSwap = imgCount-1;// 初始化空白区域的按钮id private int blankImgid = R.id.pt_ib_02x02;

定义完要用到的变量，我们来写move方法，这里我每句都写上了注释，这里就不再赘述了。强调几点：

1.可以移动的条件有两个：

在同一行，列数相减，绝对值为1，可移动 在同一列，行数相减，绝对值为1，可以移动

2.两个参数： imagebuttonId是被选中的图片的id，site是该图片在9宫格的位置（0-8）

3.将移动后的图片按钮设为不可见的，即显示为空白区域

4.移动之前是不可见的，移动之后将图标按钮设置为可见

5.进行移动后将改变角标的过程记录到存储图片位置的数组当中

/*表示移动指定位置的按钮的函数，将图片和空白区域进行交换*/ //imagebuttonId是被选中的图片的id，site是该图片在9宫格的位置（0-8） private void move(int imagebuttonId, int site) {//判断选中的图片在第几行,imageX为3，所以进行取整运算int sitex = site / imageX;//判断选中的图片在第几列,imageY为3，所以进行取模运算int sitey = site % imageY;//获取空白区域的坐标，blankx为行坐标，blanky为列坐标int blankx = blankSwap / imageX;int blanky = blankSwap % imageY;//可以移动的条件有两个//1.在同一行，列数相减，绝对值为1，可移动 2.在同一列，行数相减，绝对值为1，可以移动int x = Math.abs(sitex-blankx);int y = Math.abs(sitey-blanky);if ((x==0&&y==1)||(y==0&&x==1)){// 通过id，查找到这个可以移动的按钮 ImageButton clickButton = findViewById(imagebuttonId);// 将这个选中的图片设为不可见的，即显示为空白区域 clickButton.setVisibility(View.INVISIBLE);// 查找到空白区域的按钮 ImageButton blankButton = findViewById(blankImgid);// 将空白区域的按钮设置为图片，image[imageIndex[site]就是刚刚选中的图片，因为这在上面disruptRandom()设置过 blankButton.setImageResource(image[imageIndex[site]]);// 移动之前是不可见的，移动之后将控件设置为可见 blankButton.setVisibility(View.VISIBLE);// 将改变角标的过程记录到存储图片位置的数组当中 swap(site,blankSwap);// 新的空白区域位置更新等于传入的点击按钮的位置 blankSwap = site;// 新的空白图片id更新等于传入的点击按钮的id blankImgid = imagebuttonId;} }

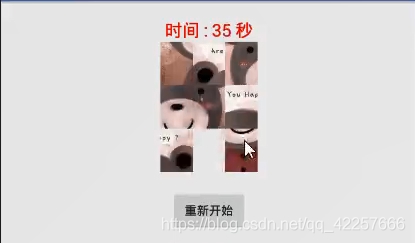

运行效果：

5、拼图游戏成功的条件

上面我们已经实现了拼图碎片进行移动的效果，但是并没有拼图游戏成功的效果和提示，所以，我们要在刚刚的move方法的最后加上一个判断的方法judgeGameOver();顾名思义：判断游戏结束。

我们来实现一下判断游戏结束的逻辑

在方法里面先定义一个loop标志位，然后要遍历下标数组，判断是否它的imageIndex[i]==i，就是说所有拼图的下标全部对应正确的位置。比如：第1张图片的下标是0，imageIndex[0]的值也是0，显示第一张图片。所有图片都满足，也就是说此时拼图成功。如果一个不满足，则未成功，所有loop置为false，继续判断。

boolean loop = true; //定义标志位loop for (int i = 0; i < imageIndex.length; i++) { if (imageIndex[i]!=i) {loop = false;break; } }

如果拼图成功了，则handler.removeMessages(1)进行停止计时，而且设置ib00.setClickable(false)禁止玩家继续移动按钮，还有就是第九块空白区域显示出图片，即下标为8的第九张拼图。

if (loop) {// 拼图成功了// 停止计时 handler.removeMessages(1);// 拼图成功后，禁止玩家继续移动按钮 ib00.setClickable(false); ib01.setClickable(false); ib02.setClickable(false); ib10.setClickable(false); ib11.setClickable(false); ib12.setClickable(false); ib20.setClickable(false); ib21.setClickable(false); ib22.setClickable(false);// 拼图成功后，第九块空白显示出图片，即下标为8的第九张图片 ib22.setImageResource(image[8]); ib22.setVisibility(View.VISIBLE);

我们再来实现一下游戏结束时的对话框

对话框要用到AlertDialog.Builder对象，它的使用就是固定套路，我来补充知识点：

第一步：创建AlertDialog.Builder对象 第二步：设置对话框的内容：setMessage()方法来指定显示的内容 第三步：调用setPositive/Negative/NeutralButton()设置：确定，取消，中立按钮 第四歩：调用create()方法创建这个对象 第五歩：调用show()方法来显示我们的AlertDialog对话框

非常简单，按照上面的流程，我们来设置下对话框：

// 弹出提示用户成功的对话框，并且设置确实的按钮// 第一步：创建AlertDialog.Builder对象 AlertDialog.Builder builder = new AlertDialog.Builder(this);// 调用setIcon()设置图标，setTitle()或setCustomTitle()设置标题// 第二步：设置对话框的内容：setMessage()方法来指定显示的内容 builder.setMessage('恭喜，拼图成功！您用的时间为'+time+'秒')// 第三步：调用setPositive/Negative/NeutralButton()设置：确定，取消，中立按钮 .setPositiveButton('确认',null);// 第四歩：调用create()方法创建这个对象 AlertDialog dialog = builder.create();// 第五歩：调用show()方法来显示我们的AlertDialog对话框 dialog.show();

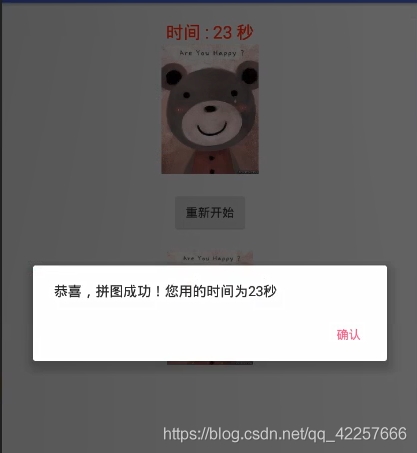

实现效果：

6、拼图游戏重新开始

我们在上面实现了拼图游戏成功的条件和提示了，现在到了最后一步——如何让游戏重新开始？

我们来看下拼图成功后，点击重新开始，目前只能重新计时，拼图并没有打乱，而且第九块还没有隐藏，所以，接下来我们的思路很明确，在重新开始的restart方法中编写打乱和隐藏图片的逻辑。

我们来实现重新开始游戏时的按钮状态还原

首先，这些按钮已经被设置成不可点击了，所以我们先要将它们设置为可以点击，就是设置ib00.setClickable(true)，因为这部分代码都是一样的，所以我们将它单独封装成一个restore方法。

另外，还要还原被点击的图片按钮变成初始化的模样， ImageButton clickBtn = findViewById(blankImgid)其实就是绑定最后一次被隐藏的那块拼图，然后clickBtn.setVisibility(View.VISIBLE)将它显示出来。ImageButton blankBtn = findViewById(R.id.pt_ib_02x02)就是绑定的第九块拼图，blankBtn.setVisibility(View.INVISIBLE)设置为不可见。最后blankImgid = R.id.pt_ib_02x02来初始化空白区域的按钮id。

restore()的代码如下：

// 状态还原函数，我们把它封装起来 private void restore() {// 拼图游戏重新开始，允许移动碎片按钮ib00.setClickable(true);ib01.setClickable(true);ib02.setClickable(true);ib10.setClickable(true);ib11.setClickable(true);ib12.setClickable(true);ib20.setClickable(true);ib21.setClickable(true);ib22.setClickable(true);//还原被点击的图片按钮变成初始化的模样ImageButton clickBtn = findViewById(blankImgid);clickBtn.setVisibility(View.VISIBLE);//默认隐藏第九张图片ImageButton blankBtn = findViewById(R.id.pt_ib_02x02);blankBtn.setVisibility(View.INVISIBLE);//初始化空白区域的按钮idblankImgid = R.id.pt_ib_02x02;blankSwap = imgCount - 1; }

最后，我们在restart（）中实现重新开始的逻辑

将状态还原 将拼图重新打乱 停止handler的消息发送 将时间重新归0，并且重新开始计时 每隔1s发送参数what为1的消息msg

/* 重新开始按钮的点击事件*/ public void restart(View view) {//将状态还原 restore();// 将拼图重新打乱disruptRandom();// 停止handler的消息发送handler.removeMessages(1);// 将时间重新归0，并且重新开始计时time = 0;timeTv.setText('时间 : '+time+' 秒');// 每隔1s发送参数what为1的消息msghandler.sendEmptyMessageDelayed(1,1000); }

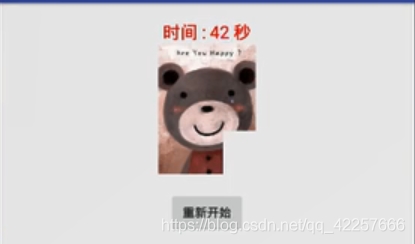

重新开始游戏后的效果：

至此，拼图游戏的所有功能已经实现完毕，我先休息下，手腕已经打酸了。如果你看到这里，我真的很欣慰，说明你是个很有耐心而且热爱Android的学生，有热情有耐心，再困难的东西都可以学会。

五、运行效果

Android Studio实现拼图游戏

六、项目总结

这次实现的拼图游戏，说它简单，其实它实现起来也并不是那么简单，还是会有很多比较难的逻辑点，需要思考才能写出来；说它难，其实也不算难，比起来我前面发的那些项目【天气预报】、【饮食搭配】来说逻辑实现还是比较简单的，毕竟它只有一个MainActivity和一个layout。所以，说一个项目的难易得看你选的参照物了。

这篇文章一共25000多个字，820行，我写这篇文章，不连上写代码时间，前后一共11个小时，前面构思和注释了4个小时，然后具体写了7个小时，中间只有喝水and上厕所。可以说我完全是按照开发这款拼图游戏的逻辑顺序来写下这篇教程。就是我们平时怎么开发Android项目，这篇博客就是怎么写的。

我之所以写的这么详细，也是因为现在网上缺少一个从头到尾讲实现过程的Android项目的教程，因为这实在太花时间了，我深有体会，极少有人一步一步地去把实现过程写出来，但是我还是决定写下这篇教程，为了让更多的人喜欢上Android，让更多的人对Android不再陌生，让小白们不再望而却步，让小白们有个很好的实现案例，这是我的想法。

当然，我也是正在学习Android的选手之一，才疏学浅，知识浅薄，文章中难免会有纰漏和错误，还希望大佬们批评指正。

七、项目源码

这次的拼图游戏项目是一个非常好的Android实现案例，涉及到很多常用的控件和知识点，希望大家拿到源码后，能对照着教程和注释好好学习掌握。

源码几乎每条语句我都加上了注释，这么良心的博主，点个三连支持下吧，源码就送你啦，祝大家身体健康，学习愉快~

链接：拼图游戏源码
