使用idea的database模块绘制数据库er图的方法

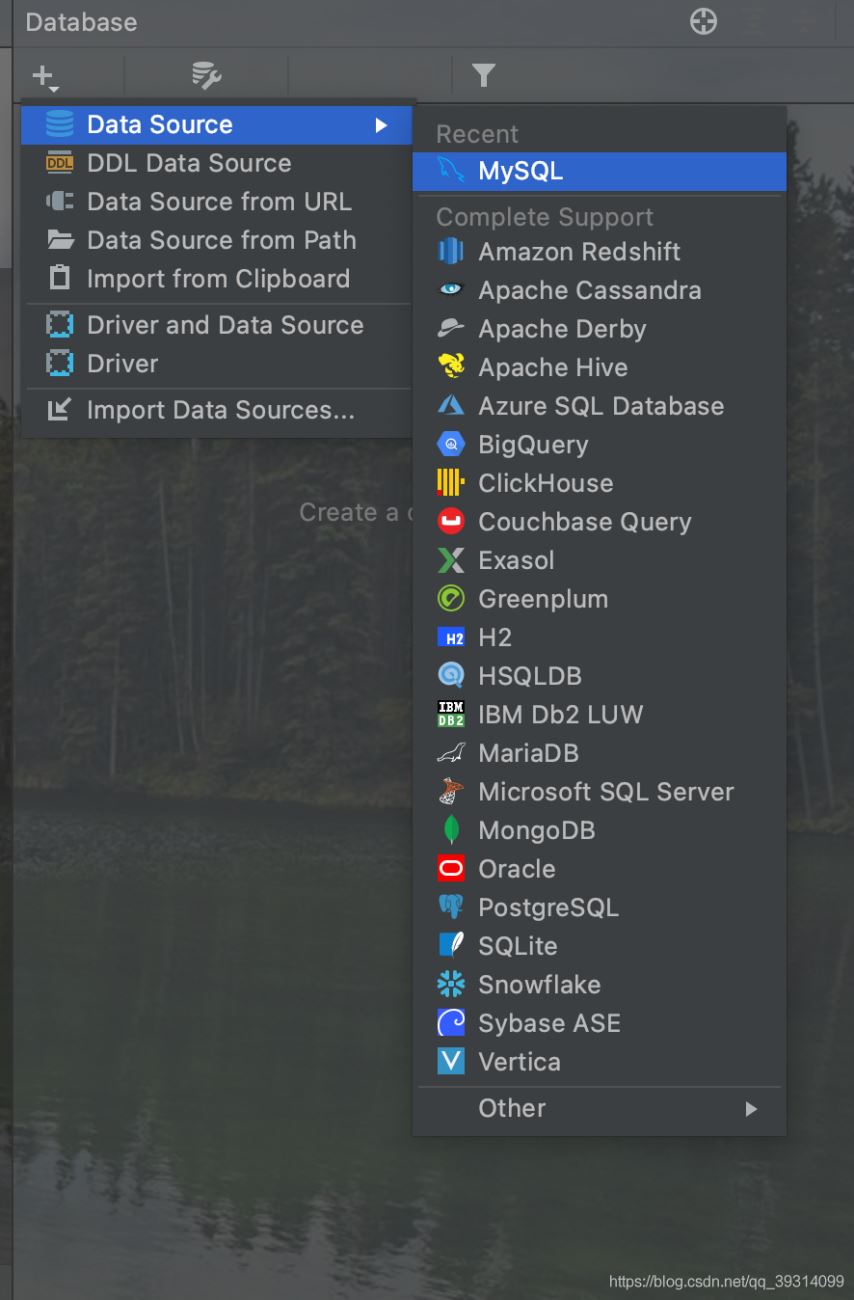

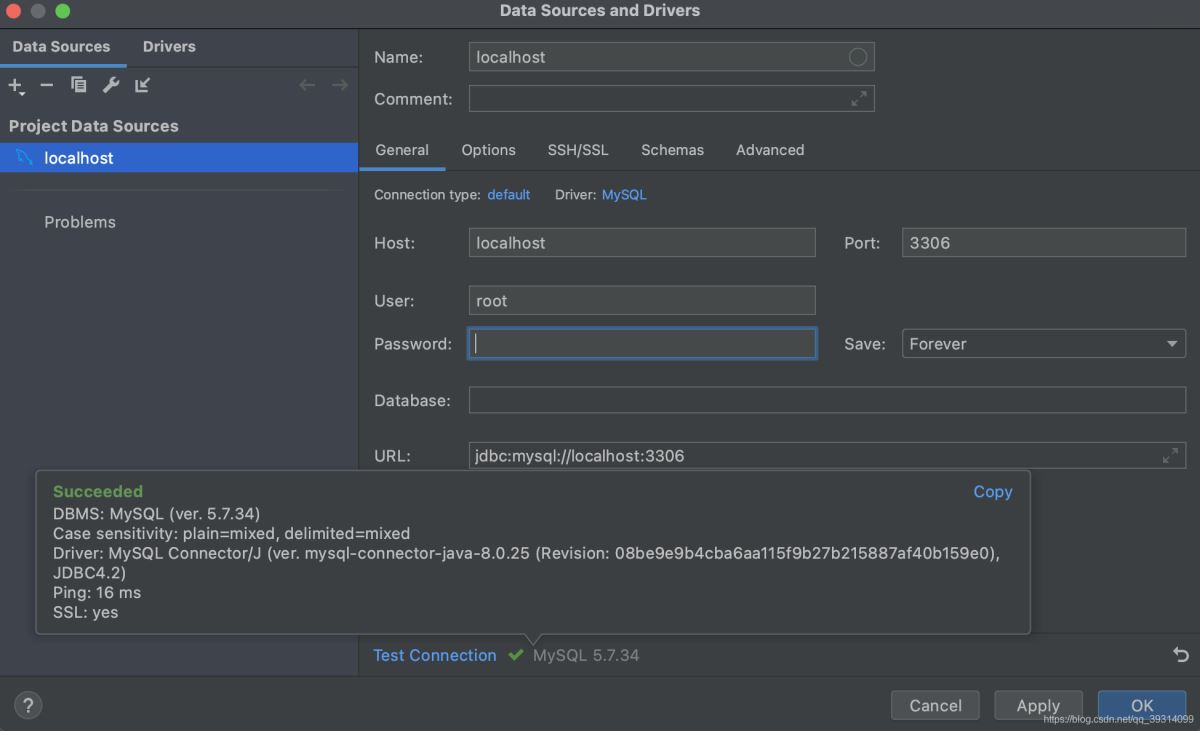

在idea中使用database连接数据库

建立测试库表：

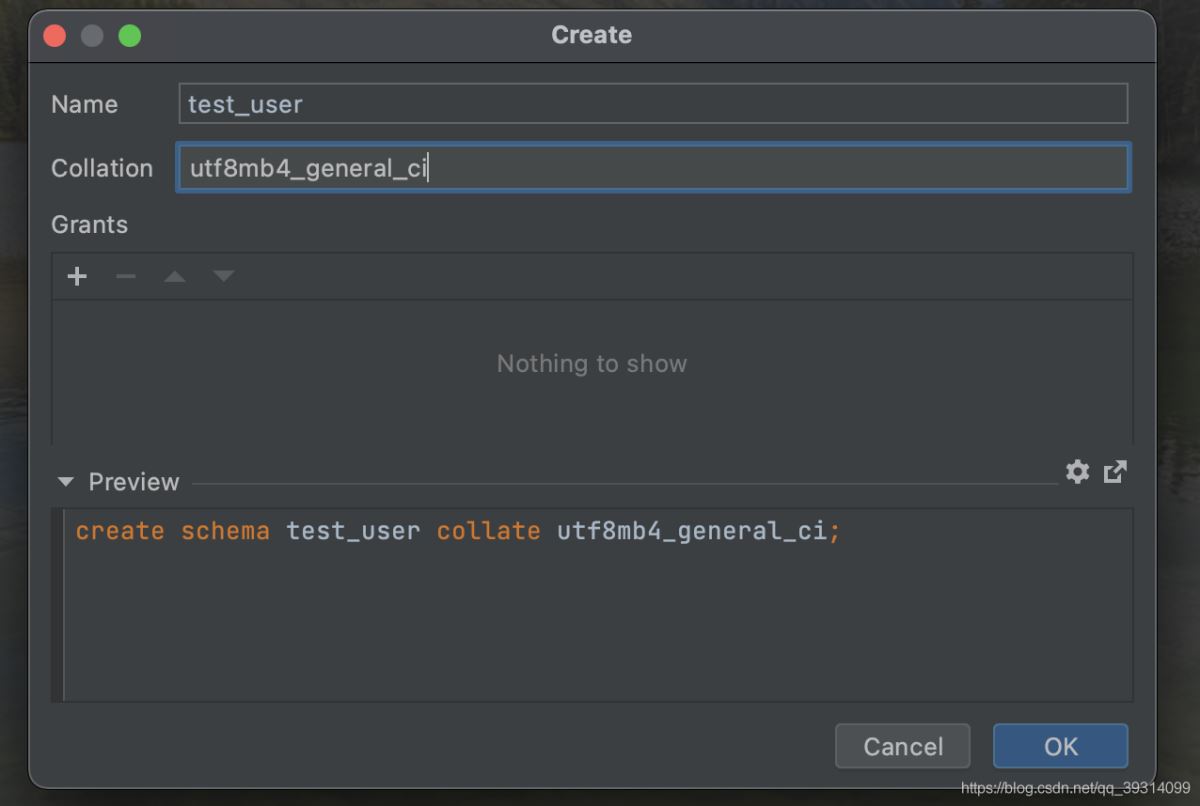

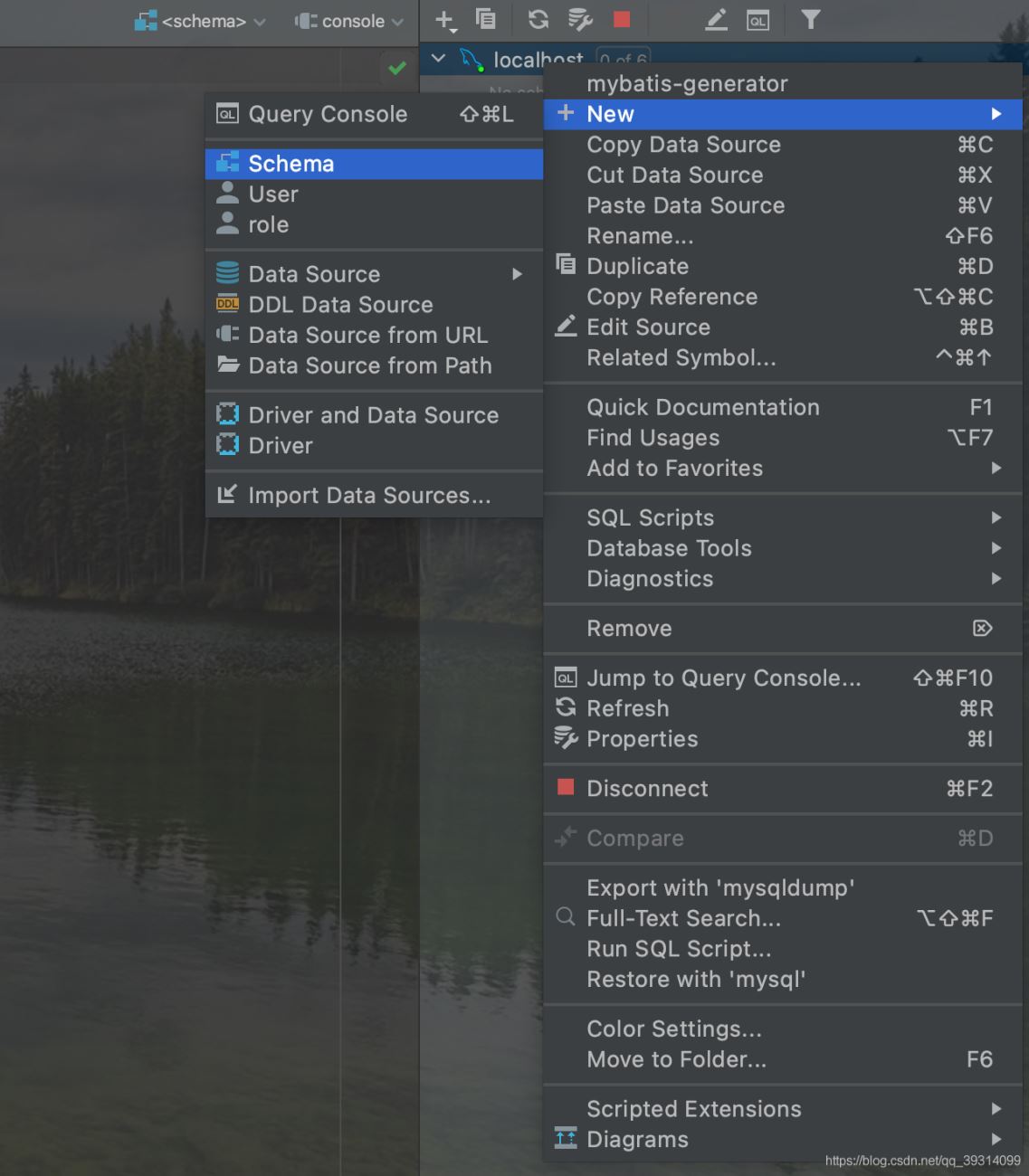

建立测试库test_user： test_user库创建过程如下

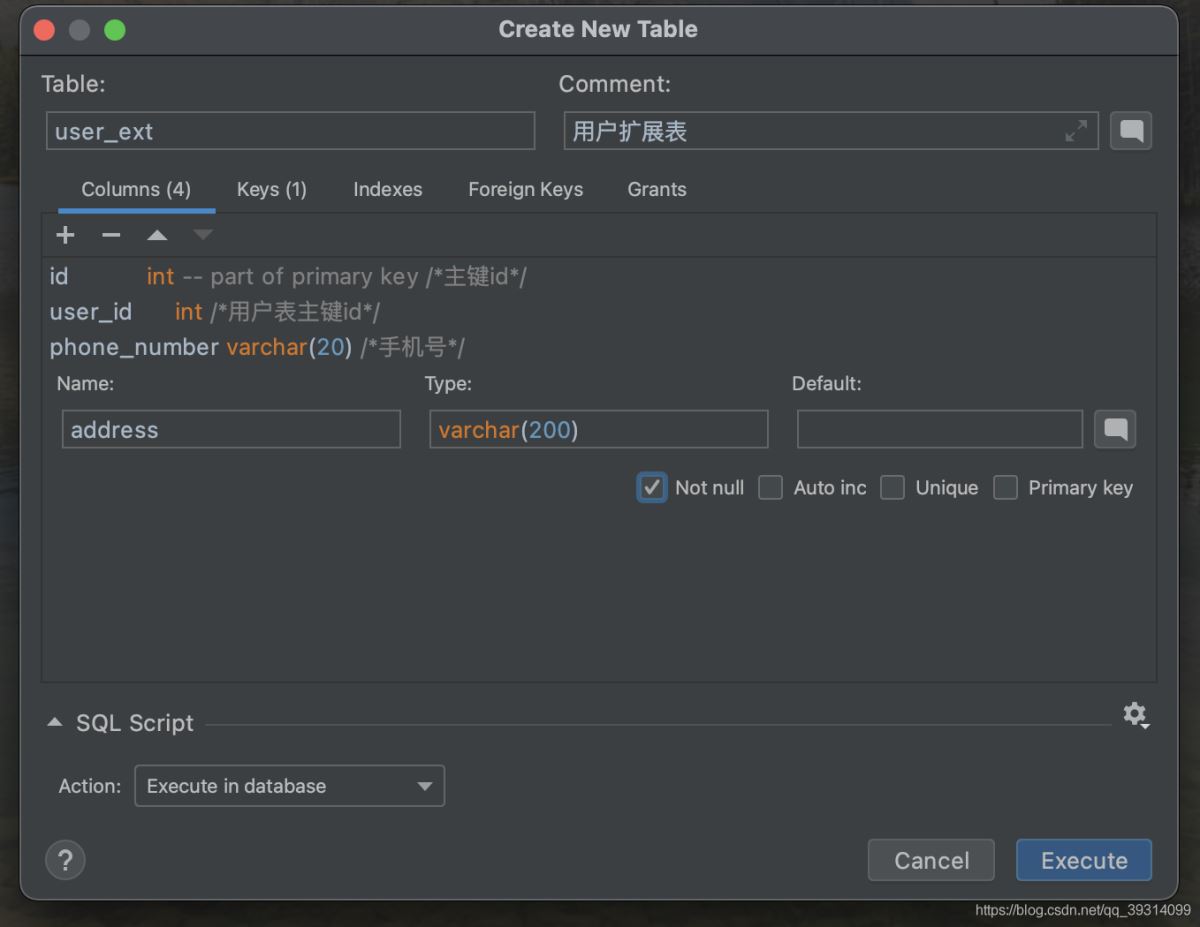

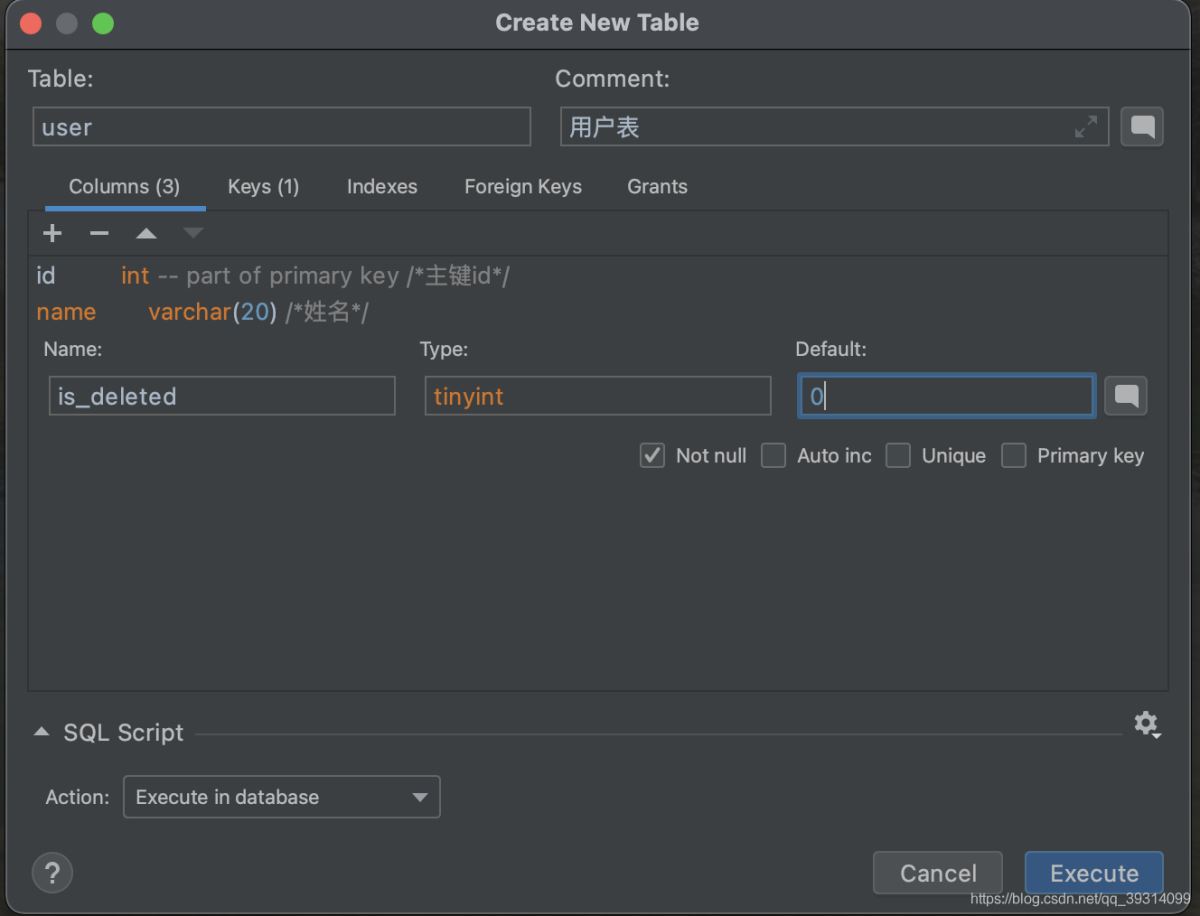

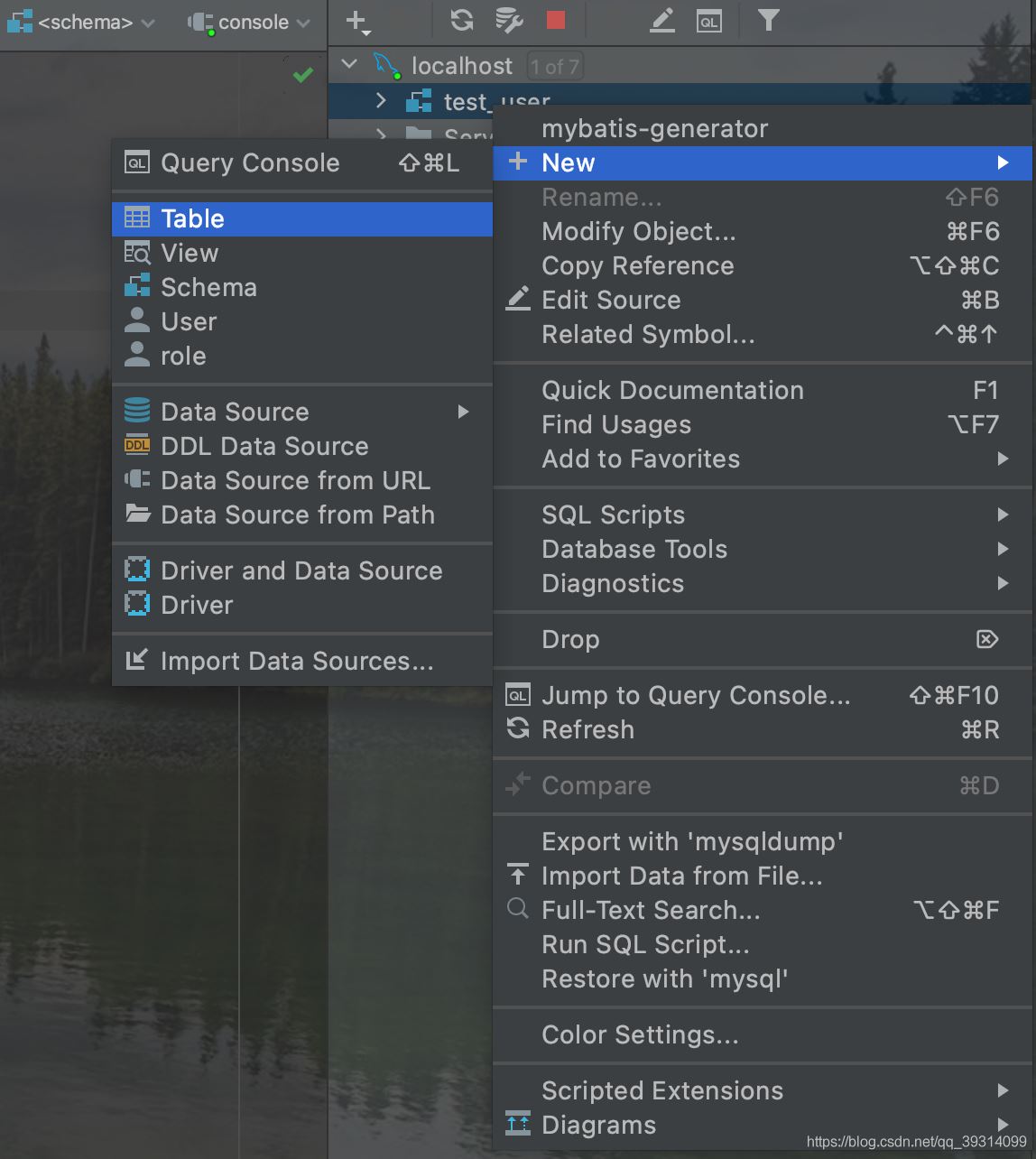

建立测试表： 建立表user、表user_ext如下，表user_ext中user_id用来关联表user中的id，以此建立逻辑外键关系

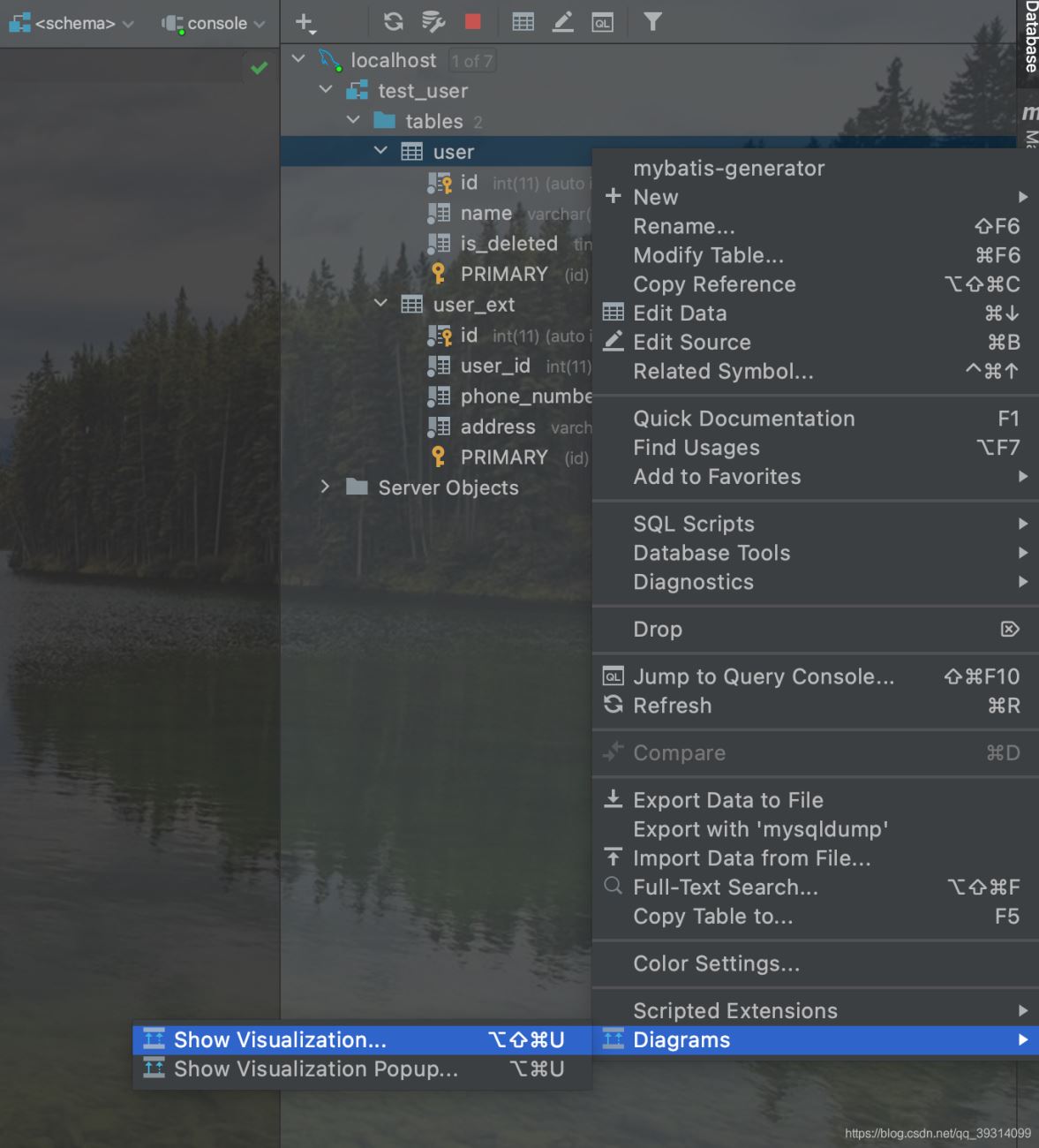

绘制er图：选中user表，打开绘制er图界面：

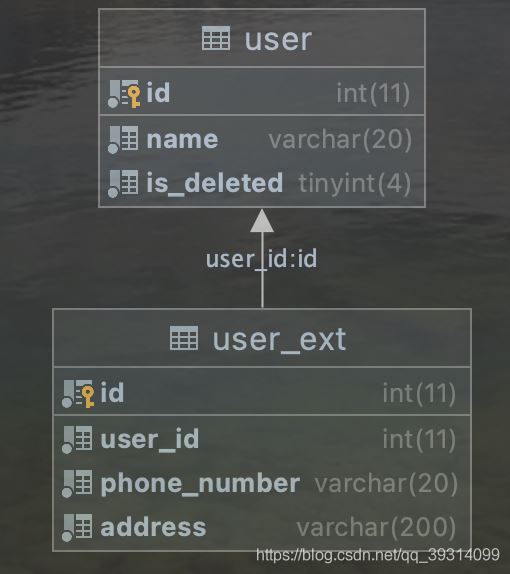

字段命名规范的情况： 当前user_ext表user_id 作为虚拟外键关联user表的id字段，由于user_id，命名规范，可以推测到是关联user表的id字段，所以idea会自动绘制出虚拟外键的关系，拖拽user_ext表进入er图界面，即可得到最终图：

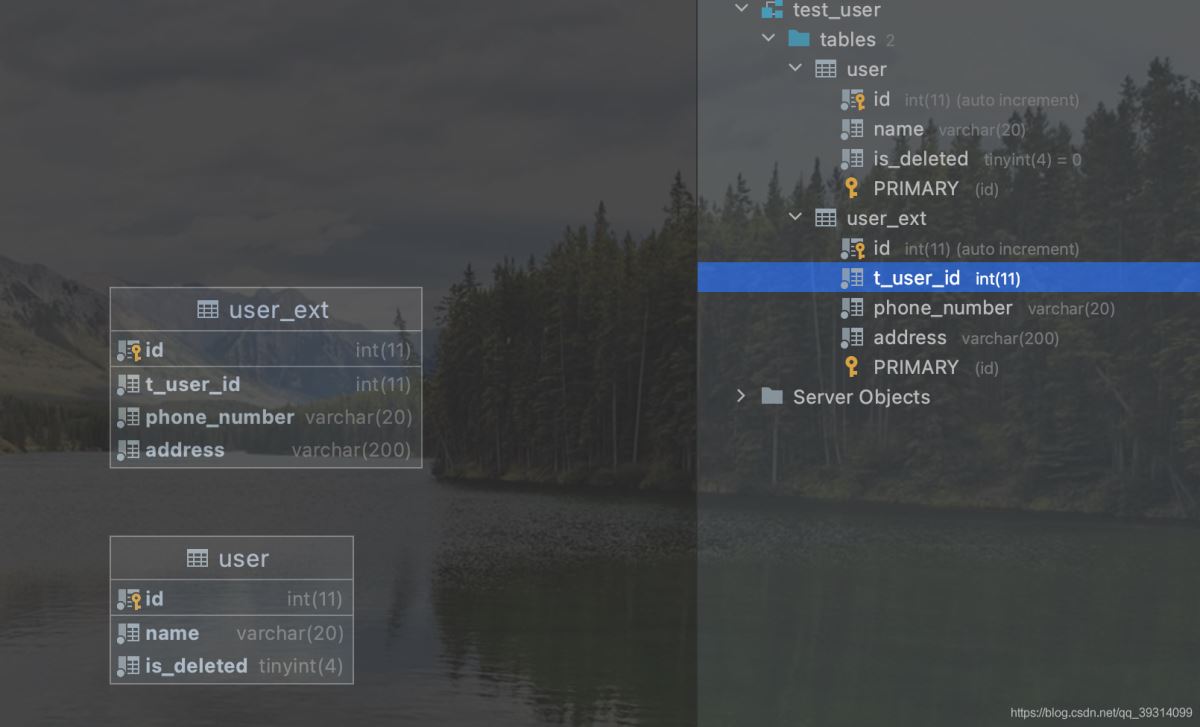

字段命名不规范的情况： 如果字段命名不规范，例如将user_ext表中的user_id字段修改为t_user_id，那么idea是无法自动绘制虚拟外键关系

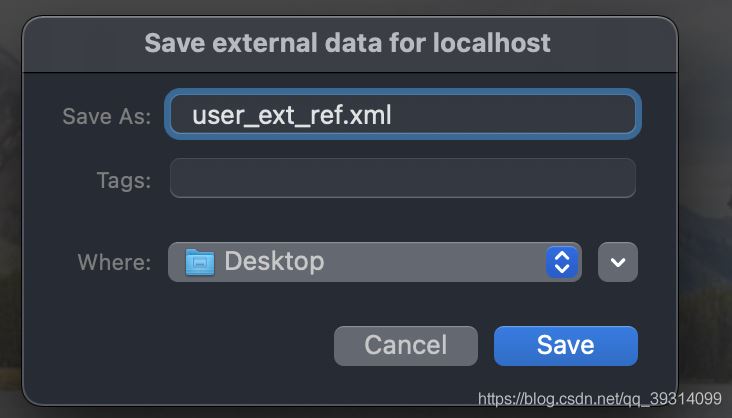

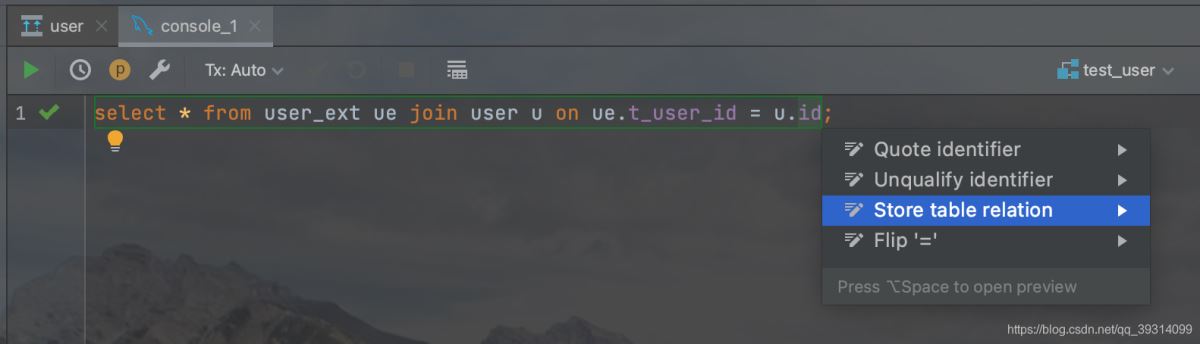

但是可以手动指定，指定方式也很简单，只需要执行一次查询的关联sql语句，然后存储下关联关系(弹窗windows系统快捷键是alt+enter，macos快捷键是option+enter)

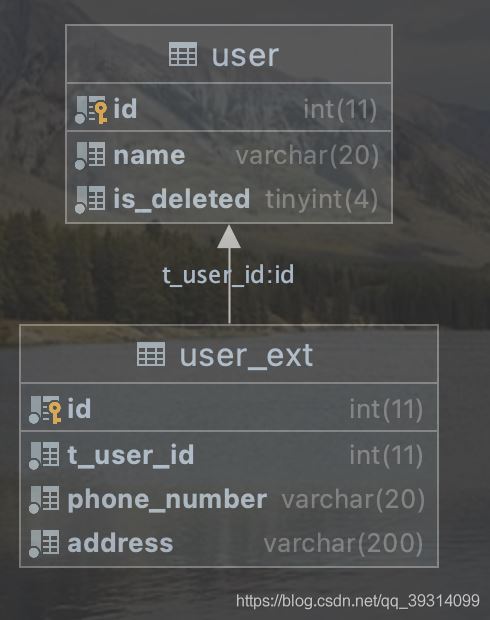

再刷新下就可以看到更新后的er图了

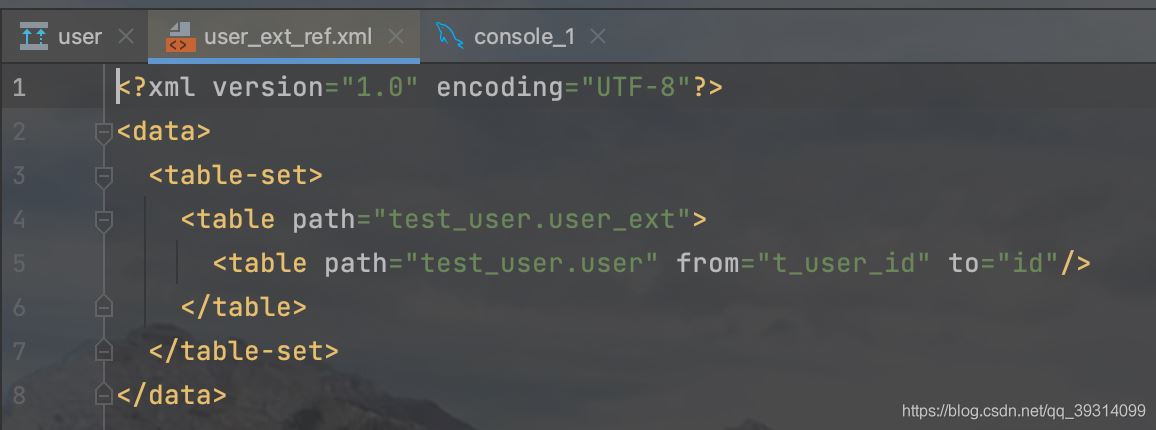

后续如果要增加修改外键映射关系，直接修改存储的xml文件即可
