Python数据分析之绘图和可视化详解

一、前言

matplotlib是一个用于创建出版质量图表的桌面绘图包（主要是2D方面）。该项目是由John Hunter于2002年启动的，其目的是为Python构建一个MATLAB式的绘图接口。matplotlib和IPython社区进行合作，简化了从IPython shell（包括现在的Jupyter notebook）进行交互式绘图。matplotlib支持各种操作系统上许多不同的GUI后端，而且还能将图片导出为各种常见的矢量（vector）和光栅（raster）图：PDF、SVG、JPG、PNG、BMP、GIF等。除了几张，本书中的大部分图都是用它生成的。

对于创建用于打印或网页的静态图形，我建议默认使用matplotlib和附加的库，比如pandas和seaborn。对于交互式图形以便在Web上发布，可以使用Plotly和Boken

学习本章代码案例的最简单方法是在Jupyter notebook进行交互式绘图。在Jupyter notebook中执行下面的语句：%matplotlib notebook

二、matplotlib API 入门

1.引入matplotlib，并创建简单的图形

import matplotlib.pyplot as pltimport numpy as npdata = np.arange(10)plt.plot(data)

虽然seaborn这样的库和pandas的内置绘图函数能够处理许多普通的绘图任务，但如果需要自定义一些高级功能的话就必须学习matplotlib API。matplotlib的示例库和文档是学习高级特性的最好资源。

2.matplotlib的图像都位于Figure对象中。你可以用plt.figure创建一个新的Figure，但不能通过空Figure绘图。必须用add_subplot创建一个或多个subplot才行：

fig = plt.figure()ax1 = fig.add_subplot(2, 2, 1)ax2 = fig.add_subplot(2, 2, 2)ax3 = fig.add_subplot(2, 2, 3)plt.plot(np.random.randn(50).cumsum(), ’k--’) # 在最后一个用过的subplot上进行绘制，隐藏创建figure和subplot的过程

提示：使用Jupyter notebook有一点不同，即每个小窗重新执行后，图形会被重置。因此，对于复杂的图形，，你必须将所有的绘图命令存在一个小窗里。

由fig.add_subplot所返回的对象是AxesSubplot对象，直接调用它们的实例方法就可以在其它空着的格子里面画图了

ax1.hist(np.random.randn(100), bins=20, color=’k’, alpha=0.3)ax2.scatter(np.arange(30), np.arange(30) + 3 * np.random.randn(30))

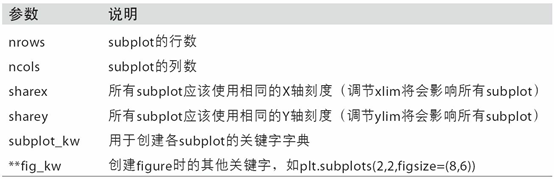

3.plt.subplots，它可以创建一个新的Figure，并返回一个含有已创建的subplot对象的NumPy数组：fig, axes = plt.subplots(2, 3)。可以轻松地对axes数组进行索引，就好像是一个二维数组一样，例如axes[0,1]。还可以通过sharex和sharey指定subplot应该具有相同的X轴或Y轴。在比较相同范围的数据时，这也是非常实用的，否则，matplotlib会自动缩放各图表的界限。

4.利用Figure的subplots_adjust(也是个顶级函数)方法可以轻而易举地修改间距：subplots_adjust(left=None, bottom=None, right=None, top=None, wspace=None, hspace=None)，其中wspace和hspace用于控制宽度和高度的百分比，可以用作subplot之间的间距。

5.在plot函数中可以通过字符串来指定颜色和线型：ax.plot(x, y,’g--’)这种更为明确的方式也能得到同样的效果：ax.plot(x, y, linestyle=’--’, color=’g’)常用的颜色可以使用颜色缩写，也可以指定颜色码（例如，#CECECE）

在IPython和Jupyter中使用plot?可以查看文档说明。

6.线图可以使用标记强调数据点。因为matplotlib可以创建连续线图，在点之间进行插值，因此有时可能不太容易看出真实数据点的位置。标记也可以放到格式字符串中，但标记类型和线型必须放在颜色后面：

from numpy.random import randnplt.plot(randn(30).cumsum(), ’ko--’)plot(randn(30).cumsum(), color=’k’, linestyle=’dashed’, marker=’o’)

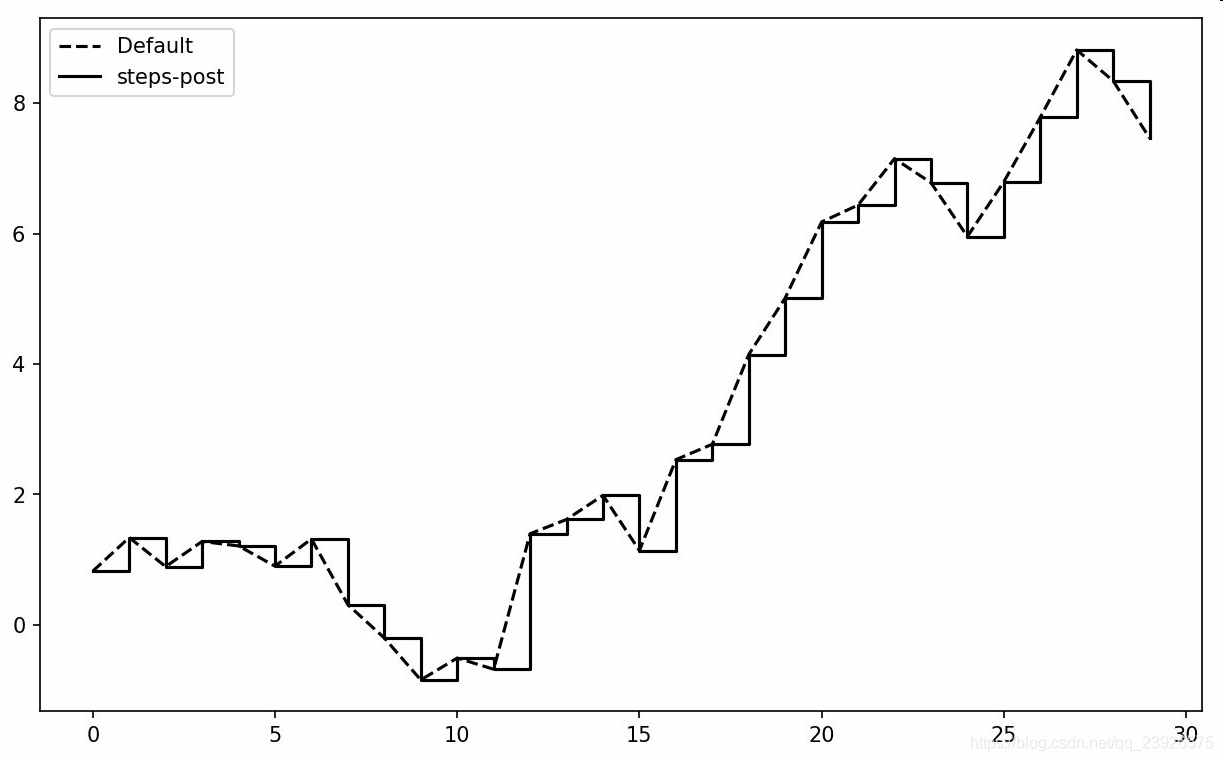

7.在线型图中，非实际数据点默认是按线性方式插值的。可以通过drawstyle选项修改

data = np.random.randn(30).cumsum()plt.plot(data,’k--’, label=’Default’)plt.plot(data,’k-’, drawstyle=’steps-post’, label=’steps-post’)plt.legend(loc=’best’)

笔记：你必须调用plt.legend（或使用ax.legend，如果引用了轴的话）来创建图例，无论你绘图时是否传递label标签选项。

8.pyplot接口的设计目的就是交互式使用，含有诸如xlim、xticks和xticklabels之类的方法。它们分别控制图表的范围、刻度位置、刻度标签等。其使用方式有以下两种：

调用时不带参数，则返回当前的参数值（例如，plt.xlim()返回当前的X轴绘图范围）。 调用时带参数，则设置参数值（例如，plt.xlim([0,10])会将X轴的范围设置为0到10）。

所有这些方法都是对当前或最近创建的AxesSubplot起作用的。它们各自对应subplot对象上的两个方法，以xlim为例，就是ax.get_xlim和ax.set_xlim。

9. 设置标题、轴标签、刻度以及刻度标签

fig = plt.figure()ax = fig.add_subplot(1, 1, 1)ax.plot(np.random.randn(1000).cumsum()) # 创建随机漫步数据ticks = ax.set_xticks([0,250,500,750,1000]) # 改变x轴刻度labels = ax.set_xticklabels([’one’,’two’,’three’,’four’,’five’], rotation=30, fontsize=’small’) # 设置轴标签ax.set_title(’My first matplotlib plot’) # 设置题目ax.set_xlabel(’Stages’) # 设置轴名称props ={ ’title’:’My first matplotlib plot’, ’xlabel’:’Stages’}ax.set(**props) # 设置题目和轴名称

10.图例（legend）是另一种用于标识图表元素的重要工具。最简单的是在添加subplot的时候传入label参数。要从图例中去除一个或多个元素，不传入label或传入label=’nolegend‘即可。

fig = plt.figure(); ax = fig.add_subplot(1,1,1)ax.plot(randn(1000).cumsum(),’k’, label=’one’)ax.plot(randn(1000).cumsum(),’k--’, label=’two’)ax.plot(randn(1000).cumsum(),’k.’, label=’three’)ax.legend(loc=’best’) # 必须调用legend方法才能显示图例

11.注解以及在Subplot上绘图

注解和文字可以通过text、arrow和annotate函数进行添加。text可以将文本绘制在图表的指定坐标(x,y)，还可以加上一些自定义格式：ax.text(x, y,’Hello world!’, family=’monospace’, fontsize=10) 注解中可以既含有文本也含有箭头。 要在图表中添加一个图形，你需要创建一个块对象shp，然后通过ax.add_patch(shp)将其添加到subplot中：

fig = plt.figure()ax = fig.add_subplot(1,1,1)rect = plt.Rectangle((0.2,0.75),0.4,0.15, color=’k’, alpha=0.3)circ = plt.Circle((0.7,0.2),0.15, color=’b’, alpha=0.3)pgon = plt.Polygon([[0.15,0.15],[0.35,0.4],[0.2,0.6]], color=’g’, alpha=0.5)ax.add_patch(rect)ax.add_patch(circ)ax.add_patch(pgon)

12.将图表保存到文件

plt.savefig可以将当前图表保存到文件。该方法相当于Figure对象的实例方法savefig。

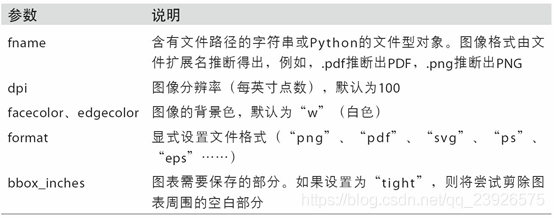

参数：dpi：控制“每英寸点数”分辨率；bbox_inches：可以剪除当前图表周围的空白部分plt.savefig(’figpath.png’, dpi=400, bbox_inches=’tight’)

savefig并非一定要写入磁盘，也可以写入任何文件型的对象，比如BytesIO：

from io importBytesIObuffer =BytesIO()plt.savefig(buffer)plot_data = buffer.getvalue()

13.matplotlib自带一些配色方案，以及为生成出版质量的图片而设定的默认配置信息。几乎所有默认行为都能通过一组全局参数进行自定义，它们可以管理图像大小、subplot边距、配色方案、字体大小、网格类型等。一种Python编程方式配置系统的方法是使用rc方法。

要将全局的图像默认大小设置为10×10，可以执行：plt.rc(’figure’, figsize=(10,10)) rc的第一个参数是希望自定义的对象，如’figure’、’axes’、’xtick’、’ytick’、’grid’、’legend’等。其后可以跟上一系列的关键字参数。一个简单的办法是将这些选项写成一个字典：

font_options ={’family’:’monospace’,’weight’:’bold’,’size’:’small’}plt.rc(’font’,**font_options)三、使用pandas和seaborn绘图

在pandas中，我们有多列数据，还有行和列标签。pandas自身就有内置的方法，用于简化从DataFrame和Series绘制图形。另一个库seaborn简化了许多常见可视类型的创建。

提示：引入seaborn会修改matplotlib默认的颜色方案和绘图类型，以提高可读性和美观度。即使你不使用seaborn API，你可能也会引入seaborn，作为提高美观度和绘制常见matplotlib图形的简化方法。

1.Series和DataFrame都有一个用于生成各类图表的plot方法。默认情况下，它们所生成的是线型图：

s = pd.Series(np.random.randn(10).cumsum(), index=np.arange(0, 100, 10))s.plot()

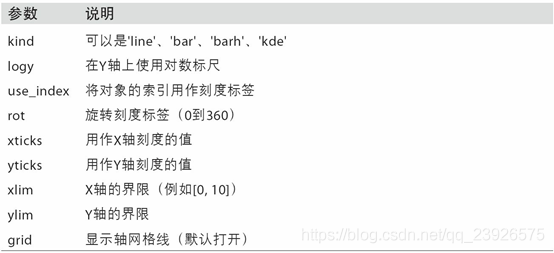

该Series对象的索引会被传给matplotlib，并用以绘制X轴。可以通过use_index=False禁用该功能。X轴的刻度和界限可以通过xticks和xlim选项进行调节，Y轴就用yticks和ylim。

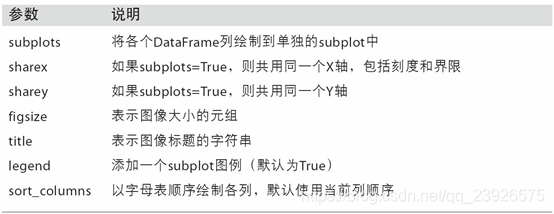

2.pandas的大部分绘图方法都有一个可选的ax参数，它可以是一个matplotlib的subplot对象。这使你能够在网格布局中更为灵活地处理subplot的位置。DataFrame的plot方法会在一个subplot中为各列绘制一条线，并自动创建图例

df = pd.DataFrame(np.random.randn(10, 4).cumsum(0), columns=[’A’, ’B’, ’C’, ’D’], index=np.arange(0, 100, 10))df.plot()

plot属性包含一批不同绘图类型的方法。例如，df.plot()等价于df.plot.line()

笔记：plot的其他关键字参数会被传给相应的matplotlib绘图函数，所以要更深入地自定义图表，就必须学习更多有关matplotlib API的知识。

3.plot.bar()和plot.barh()分别绘制水平和垂直的柱状图。这时，Series和DataFrame的索引将会被用作X（bar）或Y（barh）刻度

fig, axes = plt.subplots(2, 1)data = pd.Series(np.random.rand(16), index=list(’abcdefghijklmnop’))data.plot.bar(ax=axes[0], color=’k’, alpha=0.7) # alpha设置透明度data.plot.barh(ax=axes[1], color=’k’, alpha=0.7)

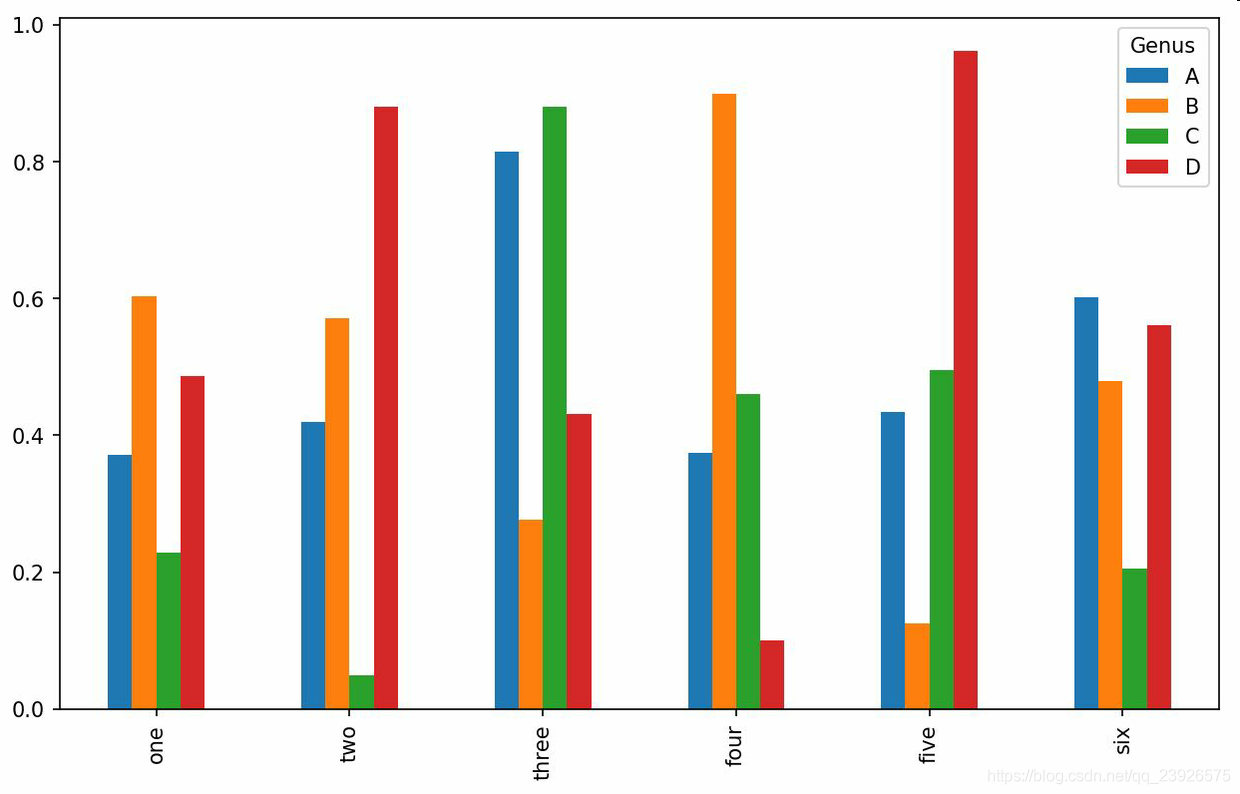

4.对于DataFrame，柱状图会将每一行的值分为一组，并排显示

df = pd.DataFrame(np.random.rand(6, 4), index=[’one’, ’two’, ’three’, ’four’, ’five’, ’six’], columns=pd.Index([’A’, ’B’, ’C’, ’D’], name=’Genus’))df.plot.bar()

5.设置stacked=True即可为DataFrame生成堆积柱状图，这样每行的值就会被堆积在一起：df.plot.barh(stacked=True, alpha=0.5)

笔记：柱状图有一个非常不错的用法：利用value_counts图形化显示Series中各值的出现频率，比如s.value_counts().plot.bar()。

6.做一张堆积柱状图以展示每天各种聚会规模的数据点的百分比。

In [75]: tips = pd.read_csv(’pydata-book-2nd-edition/’)In [76]: party_counts = pd.crosstab(tips[’day’], tips[’size’])In [77]: party_countsOut[77]: size 1 2 3 4 5 6day Fri 1 16 1 1 0 0Sat 2 53 18 13 1 0Sun 0 39 15 18 3 1Thur 1 48 4 5 1 3# Not many 1- and 6-person partiesIn [78]: party_counts = party_counts.loc[:, 2:5]In [79]: party_pcts = party_counts.div(party_counts.sum(1), axis=0) # 进行规格化，使得各行的和为1In [81]: party_pcts.plot.bar()

7.对于在绘制一个图形之前，需要进行合计的数据，使用seaborn可以减少工作量。seaborn的绘制函数使用data参数，它可能是pandas的DataFrame。其它的参数是关于列的名字。因为一天的每个值有多次观察，柱状图的值是tip_pct的平均值。绘制在柱状图上的黑线代表95%置信区间（可以通过可选参数配置）。

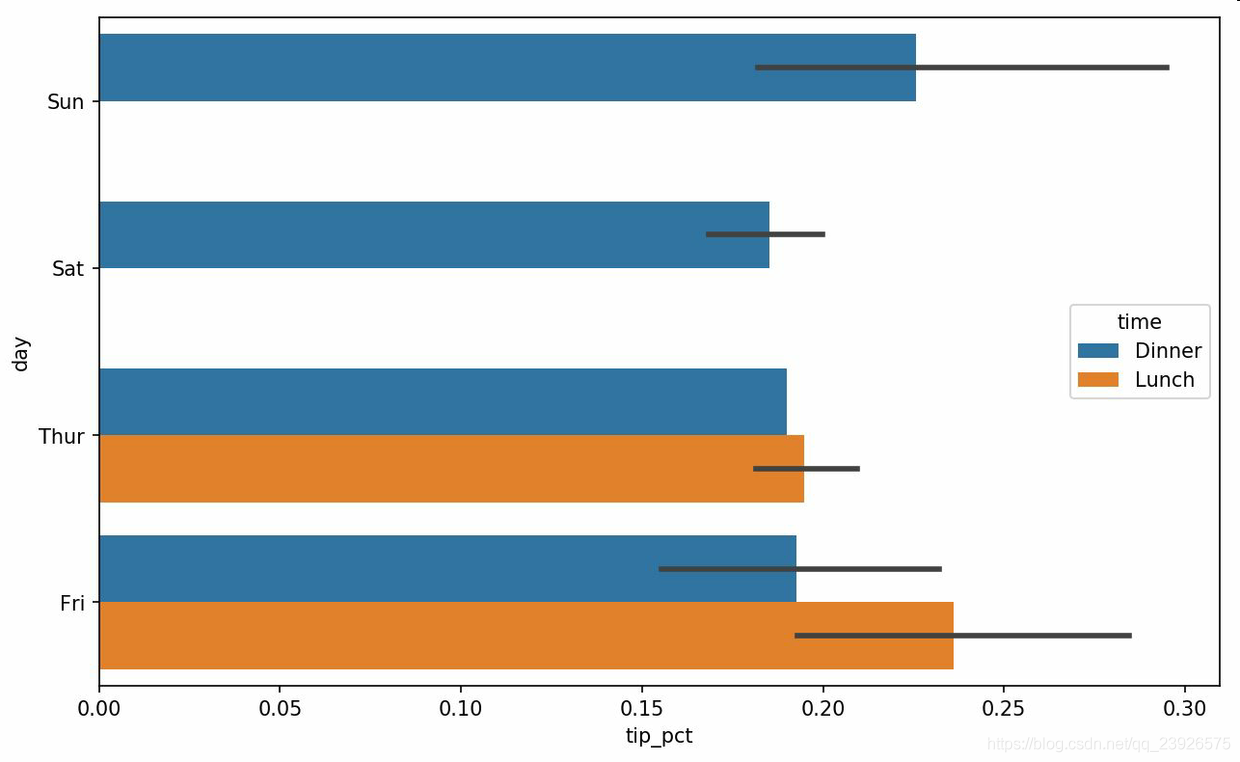

In [83]: import seaborn as snsIn [84]: %matplotlib inline # 在jupyter中输入，避免无法显示图的问题In [85]: tips[’tip_pct’] = tips[’tip’] / (tips[’total_bill’] - tips[’tip’])In [86]: tips.head()Out[86]: total_bill tip smoker day time size tip_pct0 16.99 1.01 No Sun Dinner 2 0.0632041 10.34 1.66 No Sun Dinner 3 0.1912442 21.01 3.50 No Sun Dinner 3 0.1998863 23.68 3.31 No Sun Dinner 2 0.1624944 24.59 3.61 No Sun Dinner 4 0.172069In [86]: sns.barplot(x=’tip_pct’, y=’day’, data=tips, orient=’h’)In [87]: sns.barplot(x=’tip_pct’, y=’day’, hue=’time’, data=tips, orient=’h’) # 根据time列进行颜色区分In [90]: sns.set(style='whitegrid') # 设置图形外观

8.直方图（histogram）是一种可以对值频率进行离散化显示的柱状图。数据点被拆分到离散的、间隔均匀的面元中，绘制的是各面元中数据点的数量。

tips[’tip_pct’].plot.hist(bins=50) # bins表示柱的数量

9.密度图是通过计算“可能会产生观测数据的连续概率分布的估计”而产生的。一般的过程是将该分布近似为一组核（即诸如正态分布之类的较为简单的分布）。因此，密度图也被称作KDE（Kernel Density Estimate，核密度估计）图。使用plot.kde和标准混合正态分布估计即可生成一张密度图：tips[’tip_pct’].plot.density()

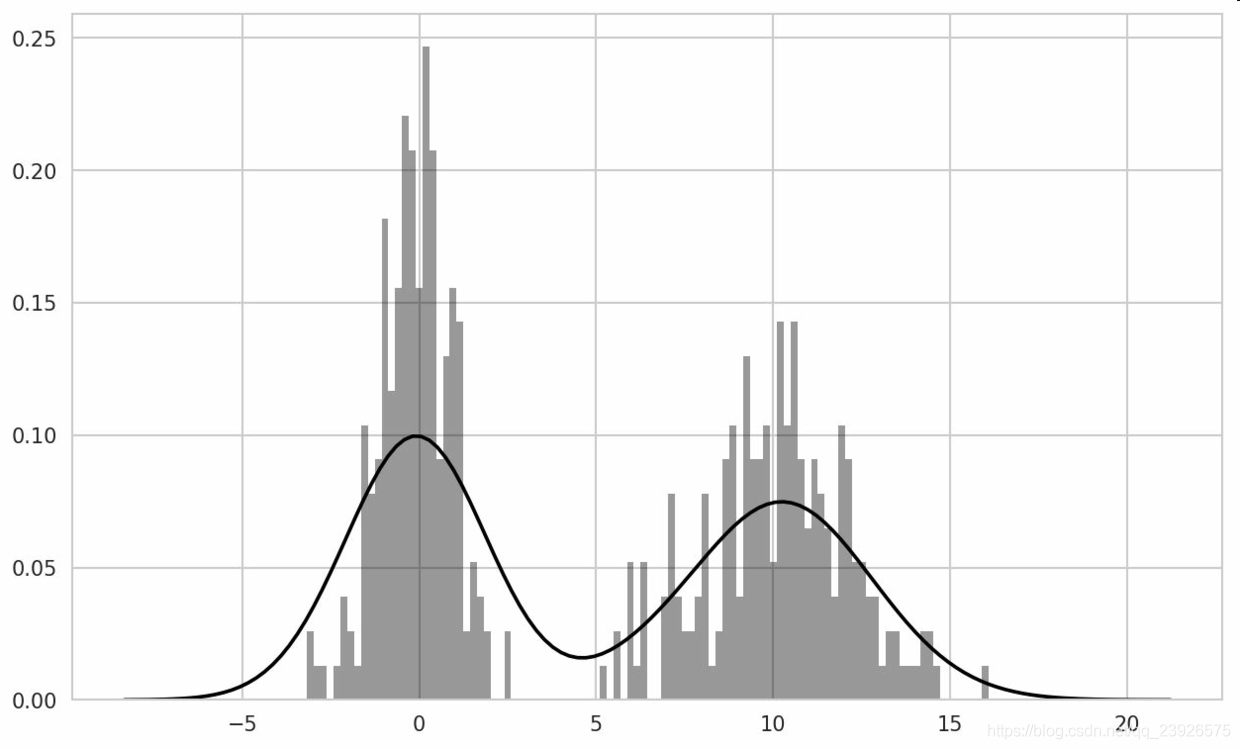

10.seaborn的distplot方法绘制直方图和密度图更加简单，还可以同时画出直方图和连续密度估计图。作为例子，考虑一个双峰分布，由两个不同的标准正态分布组成:

In [96]: comp1 = np.random.normal(0, 1, size=200)In [97]: comp2 = np.random.normal(10, 2, size=200)In [98]: values = pd.Series(np.concatenate([comp1, comp2]))In [99]: sns.distplot(values, bins=100, color=’k’)

11.点图或散布图是观察两个一维数据序列之间的关系的有效手段。在下面这个例子中，我加载了来自statsmodels项目的macrodata数据集，选择了几个变量，然后计算对数差：

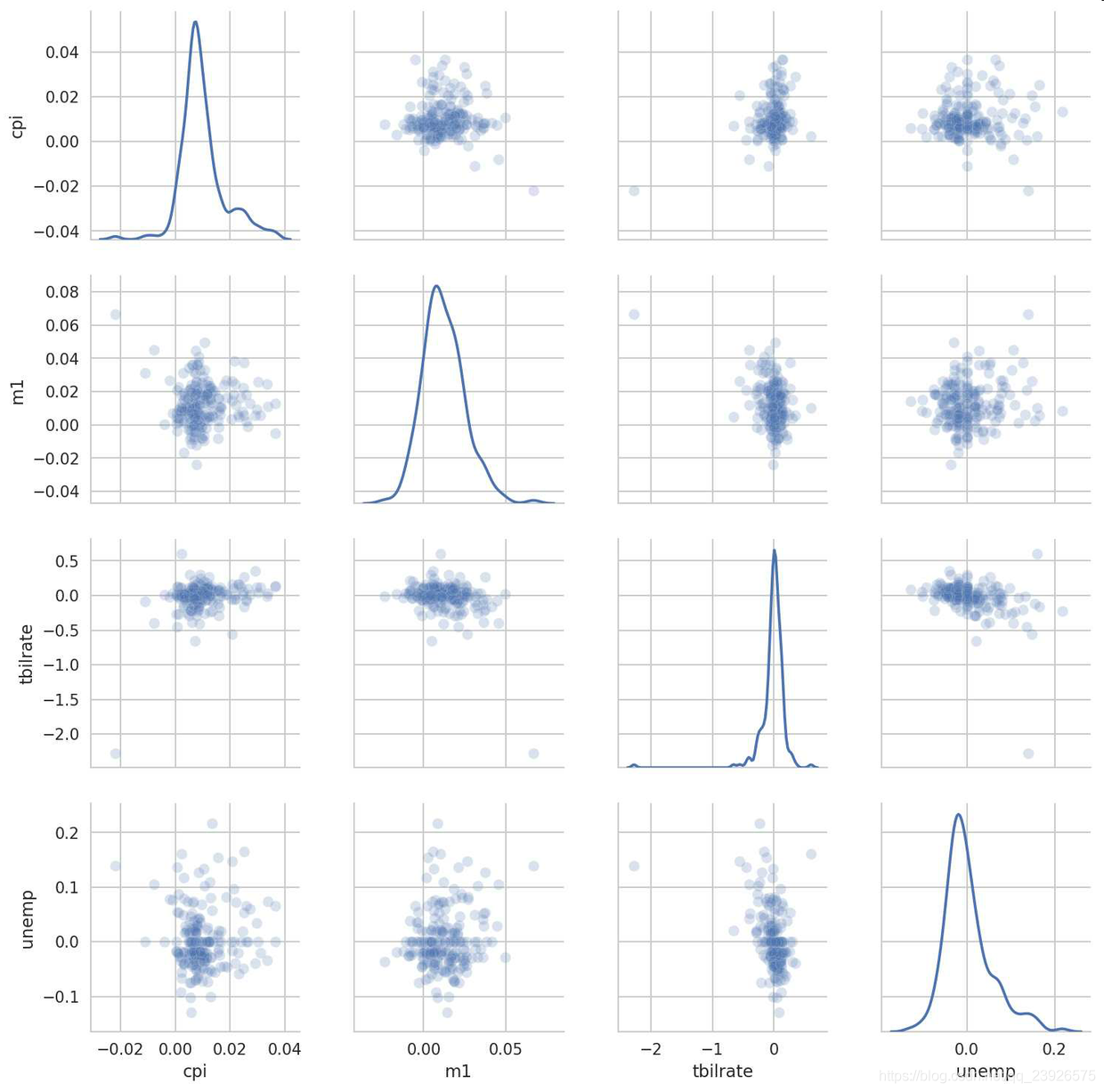

In [100]: macro = pd.read_csv(’examples/macrodata.csv’)In [101]: data = macro[[’cpi’, ’m1’, ’tbilrate’, ’unemp’]]In [102]: trans_data = np.log(data).diff().dropna()In [103]: trans_data[-5:]Out[103]: cpim1 tbilrate unemp198 -0.007904 0.045361 -0.396881 0.105361199 -0.021979 0.066753 -2.277267 0.139762200 0.002340 0.010286 0.606136 0.160343201 0.008419 0.037461 -0.200671 0.127339202 0.008894 0.012202 -0.405465 0.042560In [104]: sns.regplot(’m1’, ’unemp’, data=trans_data) # 做一个散布图，并加上一条线性回归的线In [107]: sns.pairplot(trans_data, diag_kind=’kde’, plot_kws={’alpha’: 0.2}) # 生成散布图矩阵，pairplot支持在对角线上放置每个变量的直方图或密度估计

plot_kws参数可以传递配置选项到非对角线元素上的图形使用。

12.有多个分类变量的数据可视化的一种方法是使用小面网格。seaborn有一个有用的内置函数factorplot，可以简化制作多种分面图

sns.factorplot(x=’day’, y=’tip_pct’, hue=’time’, col=’smoker’, kind=’bar’, data=tips[tips.tip_pct < 1])sns.factorplot(x=’day’, y=’tip_pct’, row=’time’, col=’smoker’, kind=’bar’, data=tips[tips.tip_pct < 1]) # 通过给每个时间值添加一行来扩展分面网格

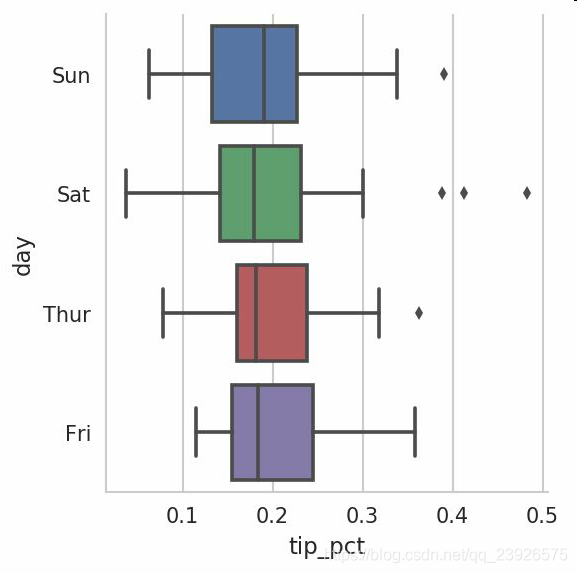

factorplot支持其它的绘图类型，如盒图（它可以显示中位数，四分位数，和异常值）：

sns.factorplot(x=’tip_pct’, y=’day’, kind=’box’, data=tips[tips.tip_pct < 0.5])
