CSS单标签实现复杂的棋盘布局
目录
- 使用渐变实现网格
- 利用渐变实现交叉虚线十字
- 借助伪元素及 box-shadow 实现剩余符合
- 最后
最近，有网友问我，他们的一个作业，尽量使用少的标签去实现这样一个象棋布局：
他用了 60 多个标签，而他的同学，只用了 6 个，问我有没有办法尽可能的做到利用更少的标签去完成这个布局效果。
其实，对于一个页面的布局而言，标签越少不一定是好事，我们在考虑 DOM 的消耗的同时，也需要关注代码的可读性，以及后续基于这个布局的制作的交互的难易性等等。
当然，仅仅从用更少的标签完成这个布局的角度而言，我们能够把标签数压缩到多少呢个？（不考虑 <body> 和 <html>）
答案是 1 个。
本文就尝试使用一个标签完成这个效果，当然，这仅仅是探索 CSS 的极限，不代表我推荐在实际业务中这样去写。

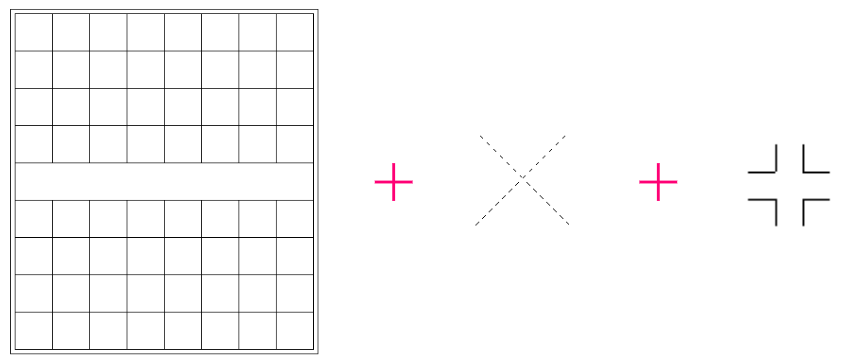

我们对整个布局进行一下拆分，大致可以分为三部分：网格 + 虚线交叉十字 + 特殊符号：
并且，像虚线交叉十字和特殊的符号都不止一个，这里必然会有一些技巧存在。
使用渐变实现网格
OK，首先，我们实现最简单的网格布局：
不考虑最外层的一圈边框，我们可以首先利用多重线性渐变实现一个网格布局：
<div></div>

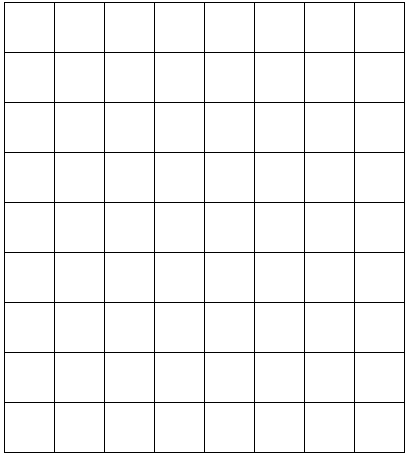

.g-grid { width: 401px; height: 451px; background:repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: 100% 100%, 100% 100%; background-position: 0 0, 0 0;}效果如下：
在最外层加一层边框有非常多办法，这里我们简单使用 outline 配合 outline-offset 即可：

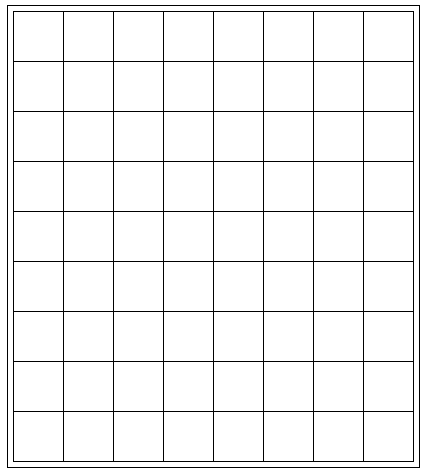

.g-grid { width: 401px; height: 451px; background:repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: 100% 100%, 100% 100%; background-position: 0 0, 0 0; outline: 1px solid #000; outline-offset: 5px;}这样，一个架子就差不多了：
当然，棋盘中间的一行，是没有格子的。要将上述渐变代码处理一下，可以分成上下两块，利用 background-size 和 background-position 进行分隔。
当然，我们也可以在最上层直接再叠一层纯白色渐变：

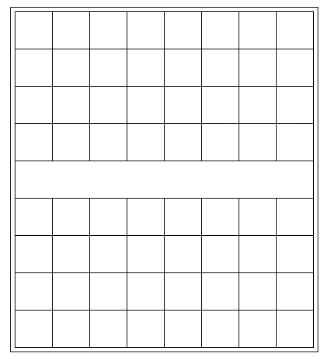

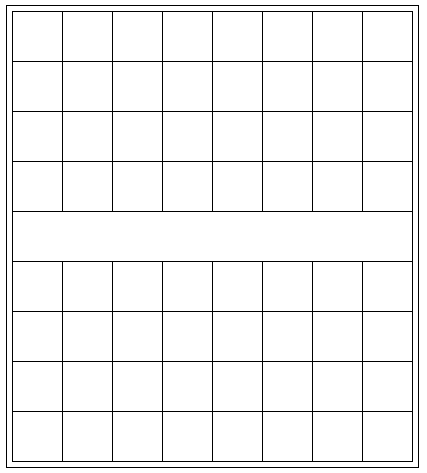

.grid { // ... background:// 最上层叠加一层白色渐变linear-gradient(#fff, #fff),// 下面两个重复线性渐变实现网格repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%; background-position: 1px 201px, 0 0, 0 0;}到这里，其实核心还都是渐变，目前共 3 层渐变，得到这样一个效果：
利用渐变实现交叉虚线十字

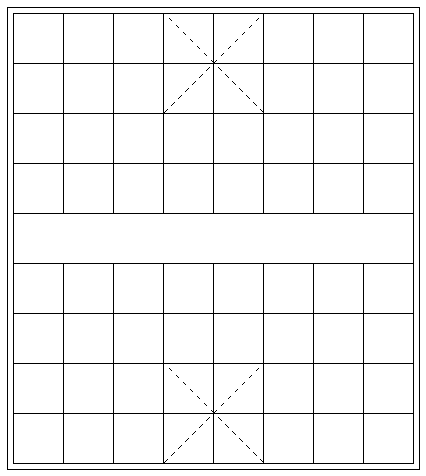

OK，我们继续，我们需要基于上述的基础，得到两个交叉虚线十字，像是这样：
这里其实真的有难度。想象一下，如果给你一个 DIV，去实现其中一个，可以怎么做呢？
通过 border 中特有的虚线 dashed？这样可能就需要两个元素设置单边的虚线边框，然后旋转相交得到。（可以利用元素的两个伪元素，实现在一个 DOM 中）。
当然，这样的话，我们的标签就不够用了。
所以，这里我们另辟蹊径，继续使用渐变！
首先，打个样，如果是一个 100px x 100px 的 DIV，可以怎么利用渐变去画交叉虚线十字呢？
<div></div>
div { position: relative; margin: auto; width: 100px; height: 100px; border: 1px solid #000; background: linear-gradient(45deg,transparent 0, transparent calc(50% - 0.5px),#000 calc(50% - 0.5px), #000 calc(50% + 0.5px),transparent calc(50% + 0.5px), transparent 0);}我们首先利用渐变，实现一条 1px 的斜线，注意这里的渐变是从透明到黑色到透明，实现了一条 45° 的斜线。
我们再反 45° 过来，利用多重线性渐变，实现透明到白色的渐变效果：
div { position: relative; margin: auto; width: 100px; height: 100px; border: 1px solid #000; background: // 渐变 1 repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),// 渐变 2linear-gradient(45deg,transparent 0, transparent calc(50% - 0.5px),#000 calc(50% - 0.5px), #000 calc(50% + 0.5px),transparent calc(50% + 0.5px), transparent 0);}这样，我们就得到了一条虚线：
好吧，这一步有一些同学可能会有一点疑惑，怎么变过来的。
我把上面渐变 1的透明色改成黑色，就很好理解了：
想象一下，上图的黑色部分，如果是透明的，就能透出原本的那条斜线没有被白色遮挡住的地方。
这里，需要提一下，在渐变中，越是先书写的渐变，层级越高。
好，有了上面的铺垫，我们基于上面的代码，再继续利用渐变，把上下两个交叉虚线十字补齐即可：

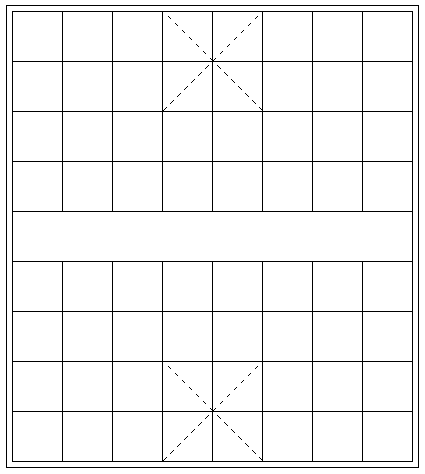

.g-grid { width: 401px; height: 451px; outline: 1px solid #000; outline-offset: 5px; background:// 最上层的白色块，挡住中间的网格linear-gradient(#fff, #fff),// 实现网格布局repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px),// 棋盘上方的虚线1repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盘上方的虚线2repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(-45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盘下方的虚线1repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盘下方的虚线2repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(-45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0); background-repeat: no-repeat; background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%, // 交叉虚线 1100px 100px, 100px 100px, 100px 100px, 100px 100px,// 交叉虚线 2100px 100px, 100px 100px, 100px 100px, 100px 100px; background-position: 1px 201px, 0 0, 0 0, // 交叉虚线 1151px 0, 151px 0, 151px 0, 151px 0,// 交叉虚线 2151px 350px, 151px 350px, 151px 350px, 151px 350px;}嚯，这渐变代码确实复杂了点，但是其实每一块的作用都是很清晰的，这样，我们的棋盘就变成了这样：
借助伪元素及 box-shadow 实现剩余符合
到这里，我们仅仅使用了元素本身，要知道，我们还有元素的两个伪元素没使用。要实现的只剩下多个的这个符合：
因为一共要实现 12 个这样的符号，有的符合还是不完整的，所有这些要在剩余的元素的两个伪元素中完成。可选的方法思来想去，也只有 box-shadow 了。
利用 box-shadow 能够非常好的复制自身。这个技巧其实也反复讲过非常多次了。
我们首先利用元素的一个伪元素，在这个位置，实现一个短横线：
代码大致如下：
.g-grid { // ... &::before {content: "";position: absolute;top: 95px;left: 35px;width: 10px;height: 1px;background: #000; }}我们利用 box-shadow 复制自身，可以完成一半横线效果。当然这里由于是个镜面布局，可以利用镜像 -webkit-box-reflect: below 减少一半的代码：

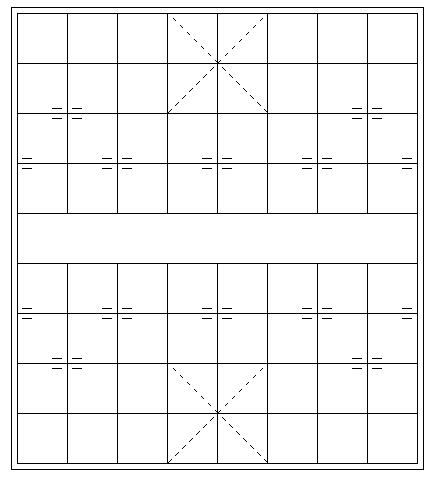

.g-grid { // ... &::before {content: "";position: absolute;top: 95px;left: 35px;width: 10px;height: 1px;background: #000;box-shadow: 20px 0, 0 10px, 20px 10px, 300px 0, 320px 0, 300px 10px, 320px 10px, -30px 50px, -30px 60px, 50px 50px, 50px 60px, 70px 50px, 70px 60px, 150px 50px, 150px 60px, 170px 50px, 170px 60px, 250px 50px, 250px 60px, 270px 50px, 270px 60px, 350px 50px, 350px 60px;-webkit-box-reflect: below 259px; }}效果如下：
最后，利用另外一个伪元素，完成另外一半的竖向横线即可：

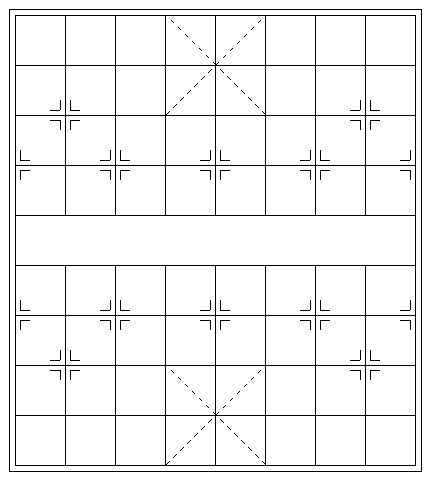

.g-grid { // ... &::before {// ... } &::after {// ...box-shadow: 10px 0, 0 20px, 10px 20px, 300px 0px, 300px 20px, 310px 0, 310px 20px, -40px 50px, -40px 70px, 50px 50px, 50px 70px, 60px 50px, 60px 70px, 150px 50px, 150px 70px, 160px 50px, 160px 70px, 250px 50px, 250px 70px, 260px 50px, 260px 70px, 350px 50px, 350px 70px;-webkit-box-reflect: below 260px; }}这样，我们就在一个标签内，得到这样一个效果：

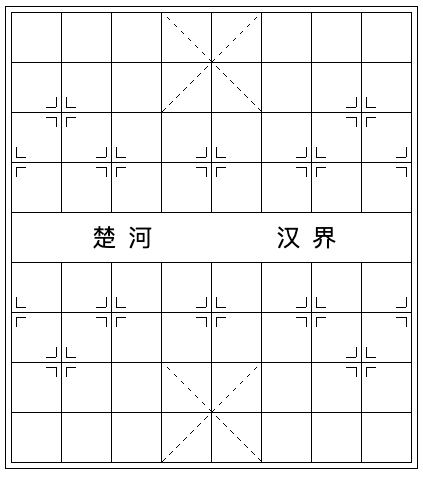

当然，还剩下楚河、汉界 4 个字，这个也简单直接加在 div 中即可，配合一些简单的 CSS 调整，整个效果就在一个标签内完成啦：
完整的代码你可以戳这里：CodePen Demo -- CSS Chess board
好，实际中我确实不太推荐这么去写，纯粹是为了实现而实现，少了很多代码可读性的考量。因此，本文更多的是给大家带来一些思路，当遇到类似的问题的使用能够有更多的灵感。
