Docker部署Mysql集群的实现

单节点数据库的弊病

大型互联网程序用户群体庞大,所以架构必须要特殊设计 单节点的数据库无法满足性能上的要求 单节点的数据库没有冗余设计,无法满足高可用

单节点MySQL的性能瓶领颈

2016年春节微信红包巨大业务量,数据库承受巨大负载

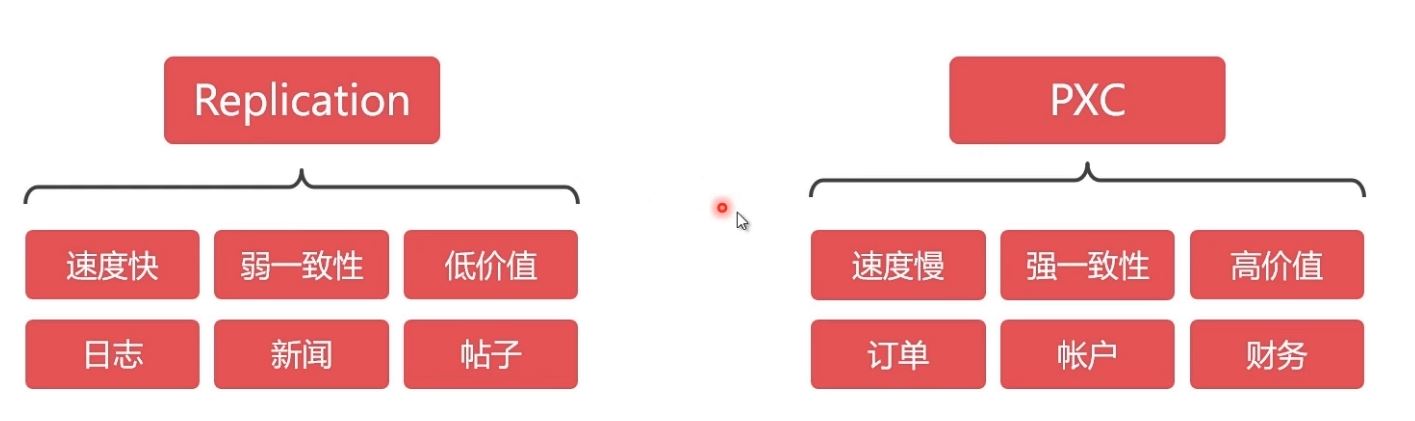

常见MySQL集群方案

mysql 集群方案介绍，建议使用pxc，因为弱一致性会有问题，比如说a节点数据库显示我购买成功，b 节点数据库显示没有成功，这就麻烦了，pxc 方案是在全部节点都写入成功之后才会告诉你成功，是可读可写双向同步的，但是replication是单向的，不同节点的数据库之间都会开放端口进行通讯，如果从防火墙的这个端口关闭，pxc就不会同步成功，也不会返给你成功了。

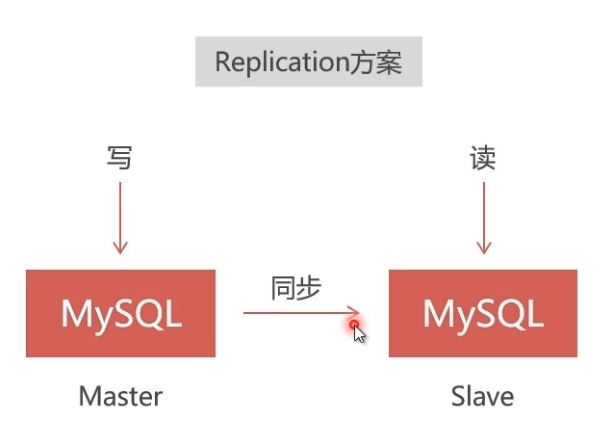

Replication

速度快，但仅能保证弱一致性，适用于保存价值不高的数据，比如日志、帖子、新闻等。 采用master-slave结构，在master写入会同步到slave，能从slave读出；但在slave写入无法同步到master。 采用异步复制，master写入成功就向客户端返回成功，但是同步slave可能失败，会造成无法从slave读出的结果。

PXC (Percona XtraDB Cluster)

速度慢，但能保证强一致性，适用于保存价值较高的数据，比如订单、客户、支付等。 数据同步是双向的，在任一节点写入数据，都会同步到其他所有节点，在任何节点上都能同时读写。 采用同步复制，向任一节点写入数据，只有所有节点都同步成功后，才会向客户端返回成功。事务在所有节点要么同时提交，要么不提交。

建议PXC使用PerconaServer (MySQL改进版，性能提升很大)

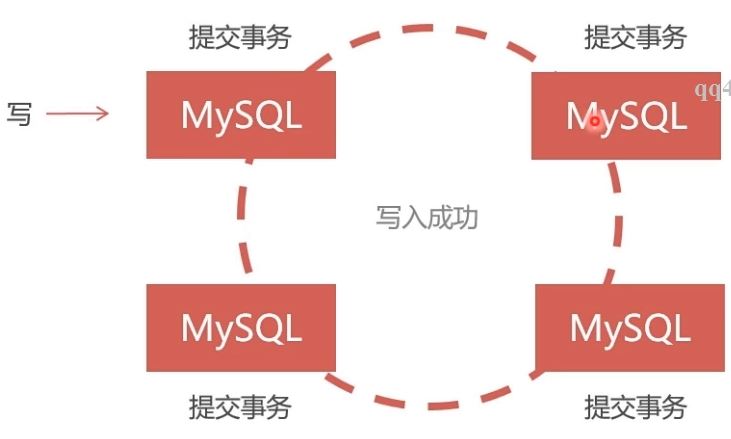

PXC的数据强一致性

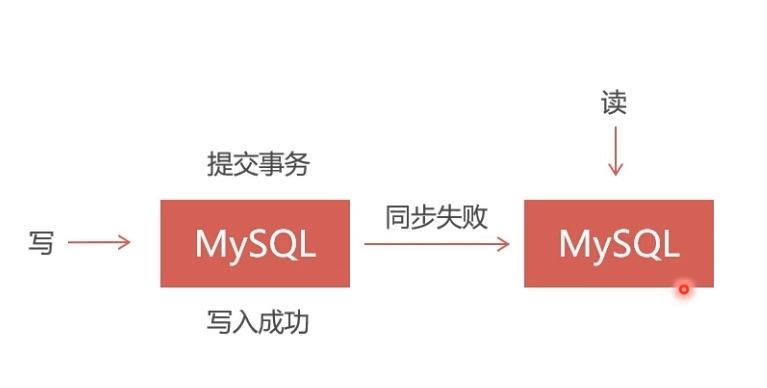

同步复制,事务在所有集群节点要么同时提交,要么不提交 Replication采用异步复制,无法保证数据的一致性

PXC集群安装介绍

在Docker中安装PXC集群，使用Docker仓库中的PXC官方镜像：https://hub.docker.com/r/percona/percona-xtradb-cluster

1、从docker官方仓库中拉下PXC镜像：

docker pull percona/percona-xtradb-cluster

或者本地安装

docker load < /home/soft/pxc.tar.gz

安装完成：

[root@localhost ~]# docker pull percona/percona-xtradb-clusterUsing default tag: latestTrying to pull repository docker.io/percona/percona-xtradb-cluster ... latest: Pulling from docker.io/percona/percona-xtradb-clusterff144d3c0ab1: Pull complete eafdff1524b5: Pull complete c281665399a2: Pull complete c27d896755b2: Pull complete c43c51f1cccf: Pull complete 6eb96f41c54d: Pull complete 4966940ec632: Pull complete 2bafadcea292: Pull complete 3c2c0e21b695: Pull complete 52a8c2e9228e: Pull complete f3f28eb1ce04: Pull complete d301ece75f56: Pull complete 3d24904bec3c: Pull complete 1053c2982c37: Pull complete Digest: sha256:17c64dacbb9b62bd0904b4ff80dd5973b2d2d931ede2474170cbd642601383bdStatus: Downloaded newer image for docker.io/percona/percona-xtradb-cluster:latest[root@localhost ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEdocker.io/percona/percona-xtradb-cluster latest 70b3670450ef 2 months ago 408 MB

2、重命名镜像：（名称太长，重命名一下）

docker tag percona/percona-xtradb-cluster:latest pxc

然后原来的镜像就可以删除掉了

[root@localhost ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEdocker.io/percona/percona-xtradb-cluster latest 70b3670450ef 2 months ago 408 MBpxc latest 70b3670450ef 2 months ago 408 MBdocker.io/java latest d23bdf5b1b1b 2 years ago 643 MB[root@localhost ~]# docker rmi docker.io/percona/percona-xtradb-clusterUntagged: docker.io/percona/percona-xtradb-cluster:latestUntagged: docker.io/percona/percona-xtradb-cluster@sha256:17c64dacbb9b62bd0904b4ff80dd5973b2d2d931ede2474170cbd642601383bd[root@localhost ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEpxc latest 70b3670450ef 2 months ago 408 MBdocker.io/java latest d23bdf5b1b1b 2 years ago 643 MB

3、出于安全考虑，给PXC集群创建Docker内部网络

# 创建网段docker network create --subnet=172.18.0.0/24 net1# 查看网段docker network inspect net1# 删除网段# docker network rm net1

4、创建Docker卷：使用Docker时，业务数据应保存在宿主机中，采用目录映射，这样可以使数据与容器独立。但是容器中的PXC无法直接使用映射目录，解决办法是采用Docker卷来映射

# 创建名称为v1的数据卷，--name可以省略docker volume create --name v1

查看数据卷

docker inspect v1

结果：

[root@localhost ~]# docker inspect v1[ { 'Driver': 'local', 'Labels': {}, 'Mountpoint': '/var/lib/docker/volumes/v1/_data',#这里是在宿主机的保存位置 'Name': 'v1', 'Options': {}, 'Scope': 'local' }]

删除数据卷

docker volume rm v1

创建5个数据卷

# 创建5个数据卷docker volume create --name v1docker volume create --name v2docker volume create --name v3docker volume create --name v4docker volume create --name v5

5、创建5个PXC容器：

# 创建5个PXC容器构成集群# 第一个节点docker run -d -p 3306:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -v v1:/var/lib/mysql --name=node1 --network=net1 --ip 172.18.0.2 pxc# 在第一个节点启动后要等待一段时间，等候mysql启动完成。# 第二个节点docker run -d -p 3307:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=node1 -v v2:/var/lib/mysql --name=node2 --net=net1 --ip 172.18.0.3 pxc# 第三个节点docker run -d -p 3308:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=node1 -v v3:/var/lib/mysql --name=node3 --net=net1 --ip 172.18.0.4 pxc# 第四个节点docker run -d -p 3309:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=node1 -v v4:/var/lib/mysql --name=node4 --net=net1 --ip 172.18.0.5 pxc# 第五个节点docker run -d -p 3310:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=node1 -v v5:/var/lib/mysql --name=node5 --net=net1 --ip 172.18.0.6 pxc

查看：

[root@localhost ~]# docker psCONTAINER ID IMAGECOMMAND CREATED STATUS PORTS NAMESf4708ce32209 pxc '/entrypoint.sh ' About a minute ago Up About a minute 4567-4568/tcp, 0.0.0.0:3309->3306/tcp node4bf612f9586bc pxc '/entrypoint.sh ' 17 minutes ago Up 17 minutes 4567-4568/tcp, 0.0.0.0:3310->3306/tcp node59fdde5e6becd pxc '/entrypoint.sh ' 17 minutes ago Up 17 minutes 4567-4568/tcp, 0.0.0.0:3308->3306/tcp node3edd5794175b6 pxc '/entrypoint.sh ' 18 minutes ago Up 18 minutes 4567-4568/tcp, 0.0.0.0:3307->3306/tcp node233d842de7f42 pxc '/entrypoint.sh ' 21 minutes ago Up 21 minutes 0.0.0.0:3306->3306/tcp, 4567-4568/tcp node1

数据库负载均衡的必要性

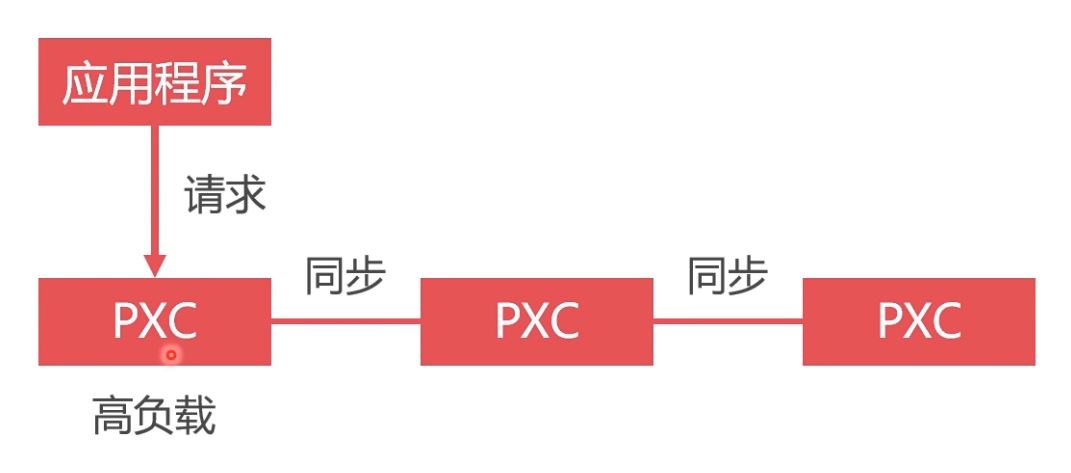

虽然搭建了集群,但是不使用数据库负载均衡,单节点处理所有请求，负载高，性能差

将请求均匀地发送给集群中的每一个节点。

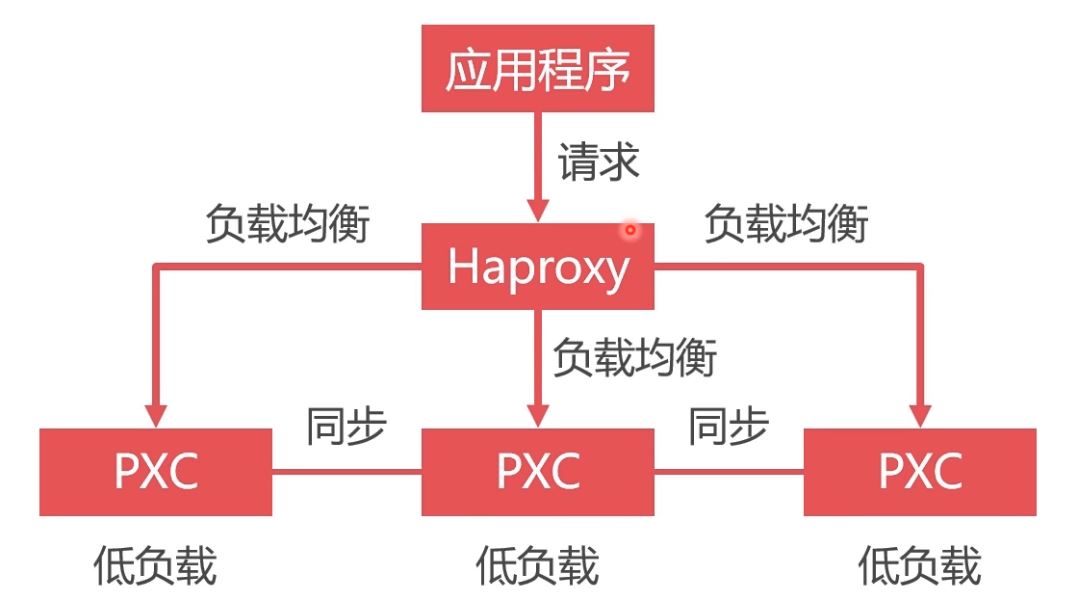

所有请求发送给单一节点，其负载过高，性能很低，而其他节点却很空闲。 使用Haproxy做负载均衡，可以将请求均匀地发送给每个节点，单节点负载低，性能好

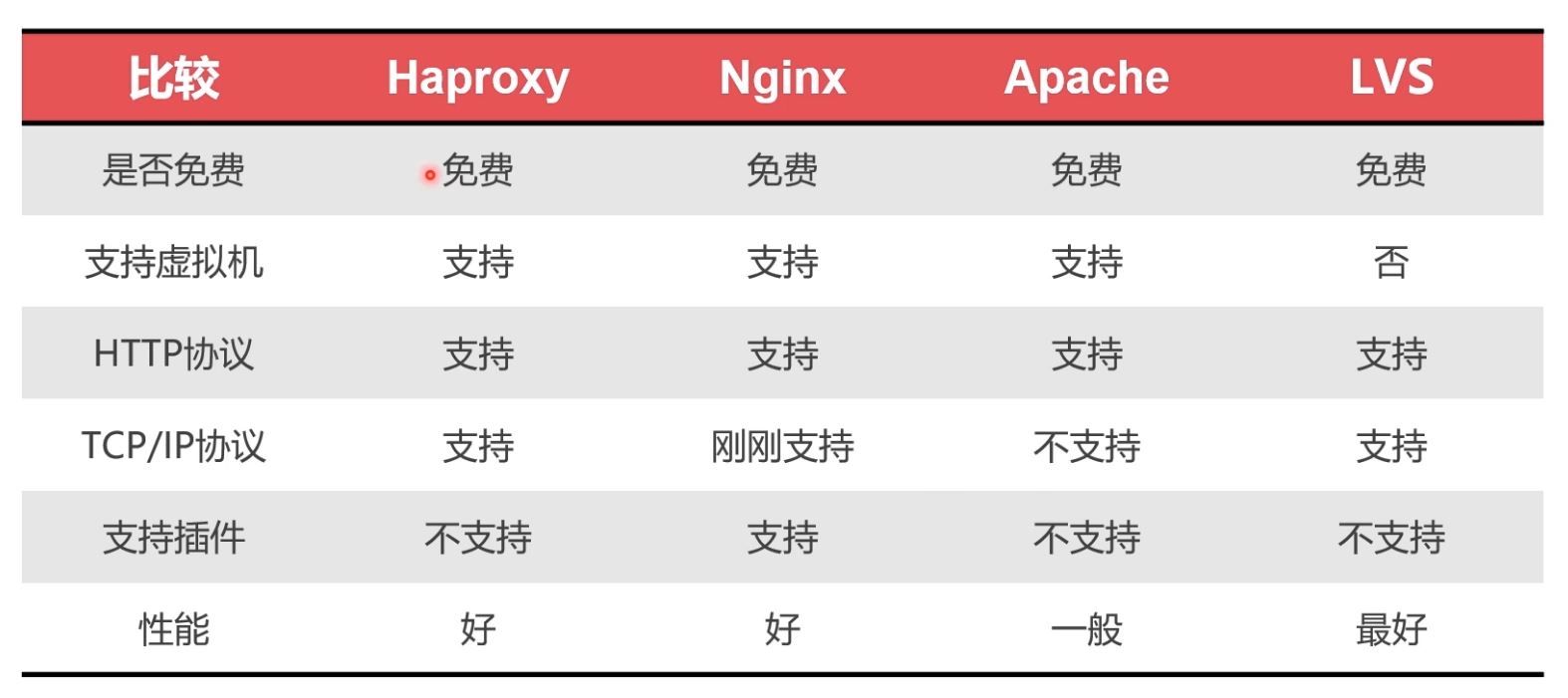

负载均衡中间件对比

负载均衡首先是数据库的集群，加入5个集群，每次请求都是第一个的话，有可能第一个数据库就挂掉了，所以更优的方案是对不同的节点都进行请求，这就需要有中间件进行转发，比较好的中间件有nginx，haproxy等，因nginx 支持插件，但是刚刚支持了tcp/ip 协议，haproxy 是一个老牌的中间转发件。如果要用haproxy的话，可以从官方下载镜像，然后呢对镜像进行配置（自己写好配置文件，因为这个镜像是没有配置文件的，配置好之后再运行镜像的时候进行文件夹的映射，配置文件开放3306（数据库请求，然后根据check心跳检测访问不同的数据库，8888 对数据库集群进行监控））。配置文件里面设置用户（用户在数据库进行心跳检测，判断哪个数据库节点是空闲的，然后对空闲的进行访问），还有各种算法（比如轮训），最大连接数，时间等，还有对集群的监控。配置文件写好以后运行这个镜像，镜像运行成功后进入容器启动配置文件 。其实haprocy返回的也是一个数据库实例（但是并不存储任何的数据，只是转发请求），这个实例用来check其他节点。

安装Haproxy

1、从Docker仓库拉取haproxy镜像：https://hub.docker.com/_/haproxy

docker pull haproxy

[root@localhost ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEdocker.io/haproxy latest 11fa4d7ff427 11 days ago 72.2 MB

2、创建Haproxy配置文件。供Haproxy容器使用（docker中未生成配置文件，我们需要在宿主机中自己创建配置文件）配置文件详情参考：https://www.cnblogs.com/wyt007/p/10829184.html

# 启动容器时使用目录映射技术使容器读取该配置文件touch /home/soft/haproxy/haproxy.cfg

haproxy.cfg

# haproxy.cfgglobal #工作目录 chroot /usr/local/etc/haproxy #日志文件，使用rsyslog服务中local5日志设备（/var/log/local5），等级info log 127.0.0.1 local5 info #守护进程运行 daemondefaults log global mode http #日志格式 option httplog #日志中不记录负载均衡的心跳检测记录 option dontlognull #连接超时（毫秒） timeout connect 5000 #客户端超时（毫秒） timeout client 50000 #服务器超时（毫秒） timeout server 50000#监控界面 listen admin_stats #监控界面的访问的IP和端口 bind 0.0.0.0:8888 #访问协议 mode http #URI相对地址 stats uri /dbs #统计报告格式 stats realm Global statistics #登陆帐户信息 stats auth admin:abc123456#数据库负载均衡listen proxy-mysql #访问的IP和端口 bind 0.0.0.0:3306 #网络协议 mode tcp #负载均衡算法（轮询算法） #轮询算法：roundrobin #权重算法：static-rr #最少连接算法：leastconn #请求源IP算法：source balance roundrobin #日志格式 option tcplog #在MySQL中创建一个没有权限的haproxy用户，密码为空。Haproxy使用这个账户对MySQL数据库心跳检测 option mysql-check user haproxy server MySQL_1 172.18.0.2:3306 check weight 1 maxconn 2000 server MySQL_2 172.18.0.3:3306 check weight 1 maxconn 2000 server MySQL_3 172.18.0.4:3306 check weight 1 maxconn 2000 server MySQL_4 172.18.0.5:3306 check weight 1 maxconn 2000 server MySQL_5 172.18.0.6:3306 check weight 1 maxconn 2000 #使用keepalive检测死链 option tcpka

3、在数据库集群中创建空密码、无权限用户haproxy，来供Haproxy对MySQL数据库进行心跳检测

create user ’haproxy’@’%’ identified by ’’;

4、创建Haproxy容器(name=h1的原因是为了高可用)

# 这里要加 --privilegeddocker run -it -d -p 4001:8888 -p 4002:3306 -v /home/soft/haproxy:/usr/local/etc/haproxy --name h1 --net=net1 --ip 172.18.0.7 --privileged haproxy

5、进入容器

docker exec -it h1 bash

6、在容器bash中启动Haproxy

haproxy -f /usr/local/etc/haproxy/haproxy.cfg

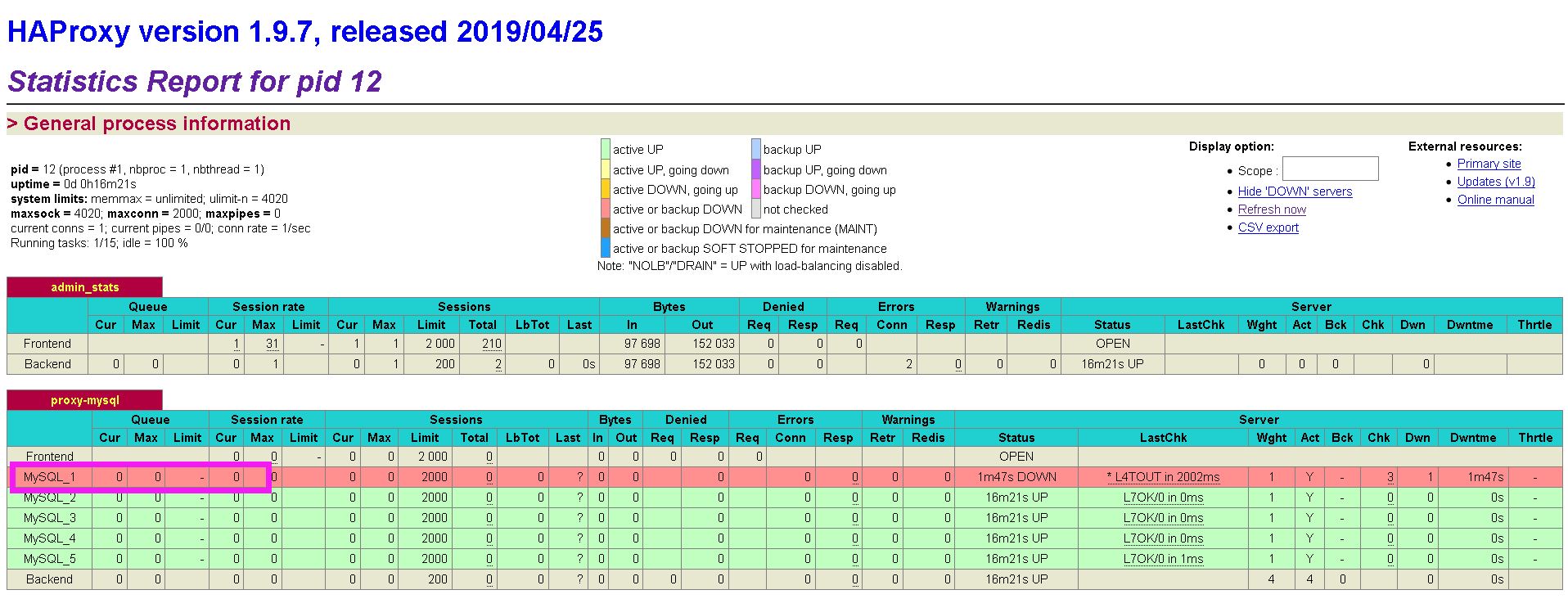

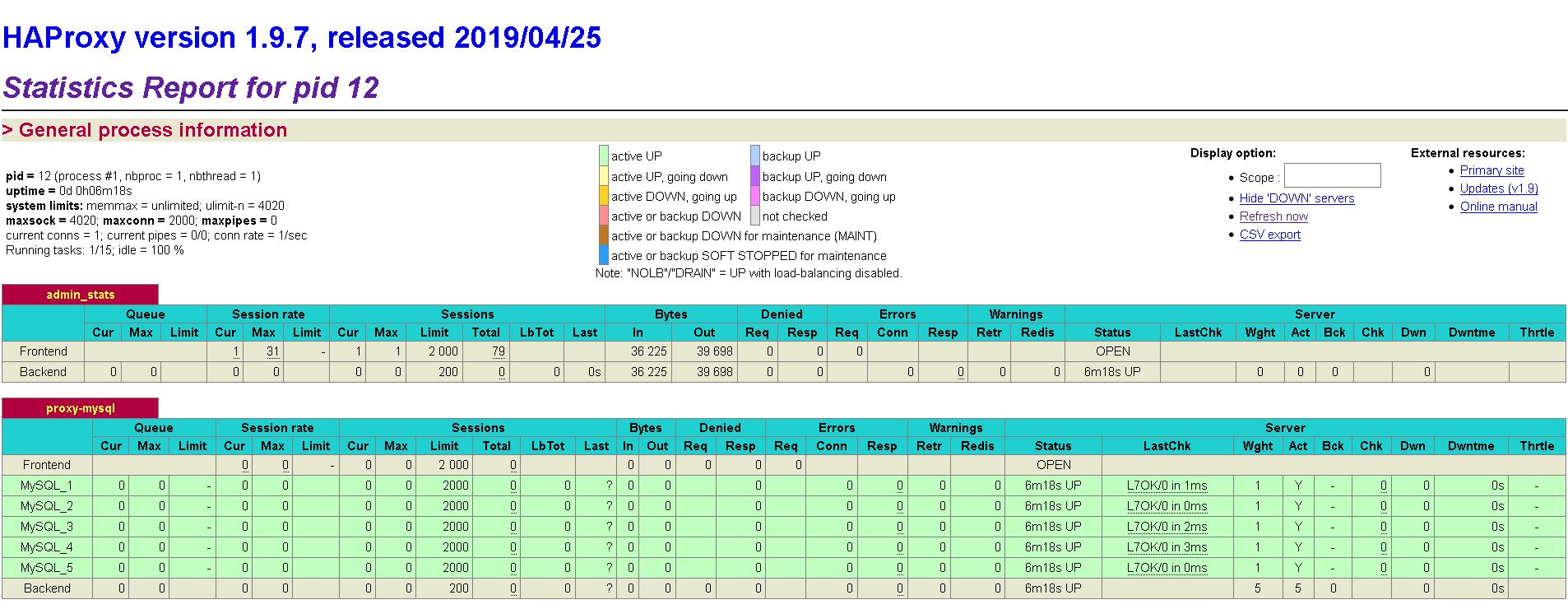

接下来便可以在浏览器中打开Haproxy监控界面，端口4001，在配置文件中定义有用户名admin，密码abc123456。我这边访问的是http://192.168.63.144:4001/dbs，并且要使用用户名密码进行登录（小插曲，使用的是Basic登录，我的Chrome不知为何被屏蔽了，我最后用的火狐）

这时候我们手动挂掉一个Docker节点，看一下变化（我们会发现已经显示挂掉了）

8、Haproxy不存储数据，只转发数据。可以在数据库中建立Haproxy的连接，端口4002，用户名和密码为数据库集群的用户名和密码

为什么要采用双机热备

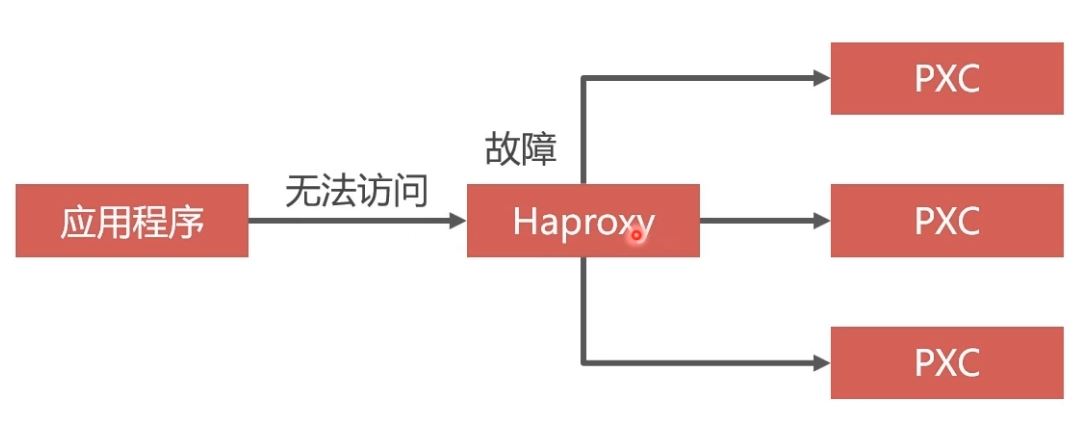

单节点Haproxy不具备高可用,必须要有冗余设计

双机就是两个请求处理程序，比如两个haproxy，当一个挂掉的时候，另外 一个可以顶上。热备我理解就是keepalive。在haproxy 容器中安装keepalive。

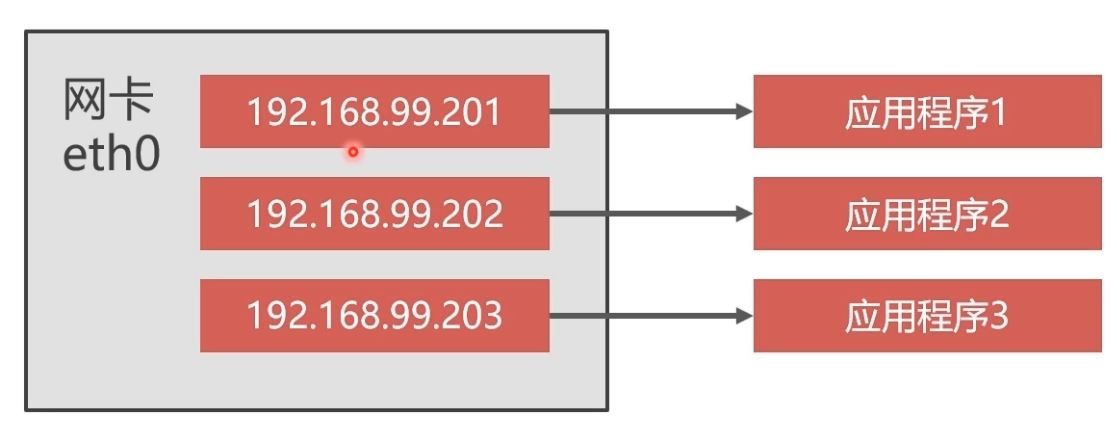

虚拟IP地址

linux系统可以在一个网卡中定义多个IP地址，把这些地址分配给多个应用程序，这些地址就是虚拟IP，Haproxy的双机热备方案最关键的技术就是虚拟IP。

关键就是虚拟ip，定义一个虚拟ip，然后比如两个haproxy分别安装keepalive镜像，因为haproxy是ubuntu系统的，所以安装用apt-get，keepalive是作用是抢占虚拟ip，抢到的就是主服务器，没有抢到的就是备用服务器，然后两个keepalive进行心跳检测（就是创建一个用户到对方那里试探，看是否还活着，mysql的集群之间也是心跳检测），如果 挂掉抢占ip。所以在启动keepalive 之前首先要编辑好他的配置文件，怎么抢占，权重是什么，虚拟ip是什么，创建的用户交什么。配置完启动完以后可以ping一下看是否正确，然后将虚拟ip映射到局域网的ip

利用Keepalived实现双机热备

定义虚拟IP 在Docker中启动两个Haproxy容器，每个容器中还需要安装Keepalived程序（以下简称KA） 两个KA会争抢虚拟IP，一个抢到后，另一个没抢到就会等待，抢到的作为主服务器，没抢到的作为备用服务器 两个KA之间会进行心跳检测，如果备用服务器没有受到主服务器的心跳响应，说明主服务器发生故障，那么备用服务器就可以争抢虚拟IP，继续工作 我们向虚拟IP发送数据库请求，一个Haproxy挂掉，可以有另一个接替工作

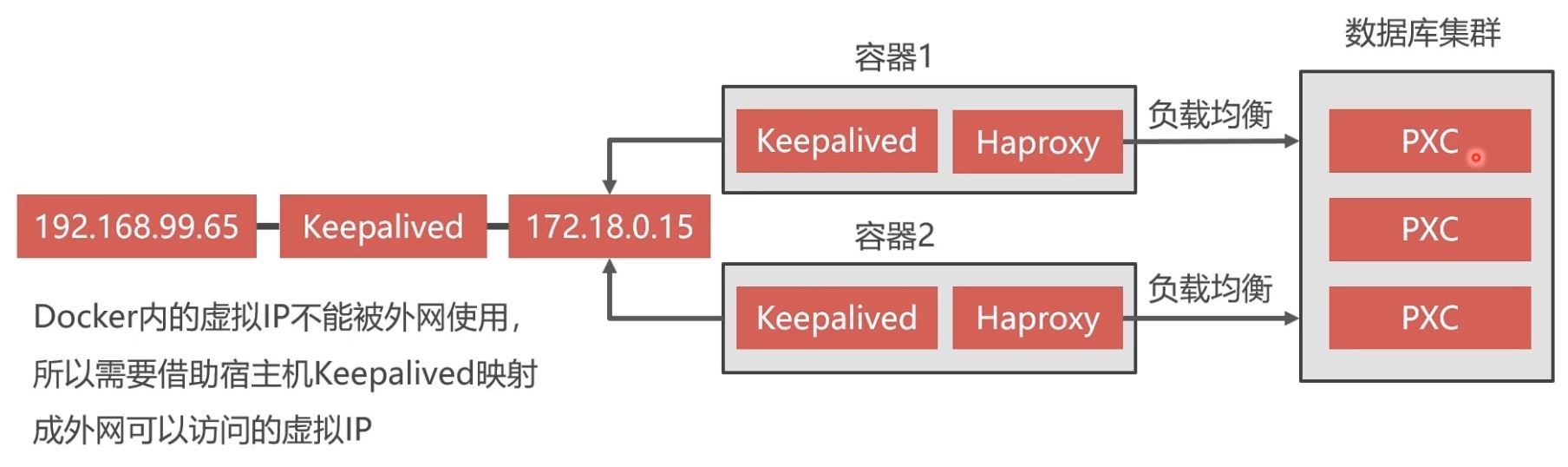

Нaproxy双机热备方案

Docker中创建两个Haproxy，并通过Keepalived抢占Docker内地虚拟IP

Docker内的虚拟IP不能被外网，所以需要借助宿主机Keepalived映射成外网可以访问地虚拟IP

安装Keepalived

1、进入Haproxy容器，安装Keepalived：

$ docker exec -it h1 bashapt-get updateapt-get install keepalived

2、Keepalived配置文件(Keepalived.conf)：Keepalived的配置文件是/etc/keepalived/keepalived.conf

# vim /etc/keepalived/keepalived.confvrrp_instance VI_1 { state MASTER # Keepalived的身份（MASTER主服务要抢占IP，BACKUP备服务器不会抢占IP）。 interface eth0 # docker网卡设备，虚拟IP所在 virtual_router_id 51 # 虚拟路由标识，MASTER和BACKUP的虚拟路由标识必须一致。从0～255 priority 100 # MASTER权重要高于BACKUP数字越大优先级越高 advert_int 1 # MASTER和BACKUP节点同步检查的时间间隔，单位为秒，主备之间必须一致 authentication { # 主从服务器验证方式。主备必须使用相同的密码才能正常通信 auth_type PASS auth_pass 123456 } virtual_ipaddress { # 虚拟IP。可以设置多个虚拟IP地址，每行一个 172.18.0.201 }}

3、启动Keepalived

service keepalived start

启动成功后，通过ip a可以查看网卡中虚拟IP是否成功，另外可以在宿主机中ping成功虚拟IP172.18.0.201

4、可以按照以上步骤，再另外创建一个Haproxy容器，注意映射的宿主机端口不能重复，Haproxy配置一样。然后在容器中安装Keepalived，配置也基本一样（可以修改优先权重）。这样便基本实现了Haproxy双机热备方案命令如下：

创建Haproxy容器(name=h2的原因是为了高可用)

# 这里要加 --privilegeddocker run -it -d -p 4003:8888 -p 4004:3306 -v /home/soft/haproxy:/usr/local/etc/haproxy --name h2 --net=net1 --ip 172.18.0.8 --privileged haproxy

进入容器

docker exec -it h2 bash

在容器bash中启动Haproxy

haproxy -f /usr/local/etc/haproxy/haproxy.cfg

接下来便可以在浏览器中打开Haproxy监控界面，端口4003，在配置文件中定义有用户名admin，密码abc123456。我这边访问的是http://192.168.63.144:4003/dbs，并且要使用用户名密码进行登录（小插曲，使用的是Basic登录，我的Chrome不知为何被屏蔽了，我最后用的火狐）

安装Keepalived：

apt-get updateapt-get install keepalived

Keepalived配置文件(Keepalived.conf)：Keepalived的配置文件是/etc/keepalived/keepalived.conf

# vim /etc/keepalived/keepalived.confvrrp_instance VI_1 { state MASTER # Keepalived的身份（MASTER主服务要抢占IP，BACKUP备服务器不会抢占IP）。 interface eth0 # docker网卡设备，虚拟IP所在 virtual_router_id 51 # 虚拟路由标识，MASTER和BACKUP的虚拟路由标识必须一致。从0～255 priority 100 # MASTER权重要高于BACKUP数字越大优先级越高 advert_int 1 # MASTER和BACKUP节点同步检查的时间间隔，单位为秒，主备之间必须一致 authentication { # 主从服务器验证方式。主备必须使用相同的密码才能正常通信 auth_type PASS auth_pass 123456 } virtual_ipaddress { # 虚拟IP。可以设置多个虚拟IP地址，每行一个 172.18.0.201 }}

启动Keepalived

service keepalived start

启动成功后，通过ip a可以查看网卡中虚拟IP是否成功，另外可以在宿主机中ping成功虚拟IP172.18.0.201

实现外网访问虚拟IP

查看当前局域网IP分配情况：

yum install nmap -ynmap -sP 192.168.1.0/24

在宿主机中安装Keepalived

yum install keepalived

宿主机Keepalived配置如下(/etc/keepalived/keepalived.conf)：

vrrp_instance VI_1 { state MASTER#这里是宿主机的网卡，可以通过ip a查看当前自己电脑上用的网卡名是哪个 interface ens33 virtual_router_id 100 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress {#这里是指定的一个宿主机上的虚拟ip，一定要和宿主机网卡在同一个网段，#我的宿主机网卡ip是192.168.63.144，所以指定虚拟ip是160 192.168.63.160 }} #接受监听数据来源的端口，网页入口使用virtual_server 192.168.63.160 8888 { delay_loop 3 lb_algo rr lb_kind NAT persistence_timeout 50 protocol TCP#把接受到的数据转发给docker服务的网段及端口，由于是发给docker服务，所以和docker服务数据要一致 real_server 172.18.0.201 8888 { weight 1 }} #接受数据库数据端口，宿主机数据库端口是3306，所以这里也要和宿主机数据接受端口一致virtual_server 192.168.63.160 3306 { delay_loop 3 lb_algo rr lb_kind NAT persistence_timeout 50 protocol TCP#同理转发数据库给服务的端口和ip要求和docker服务中的数据一致 real_server 172.18.0.201 3306 { weight 1 }}

启动Keepalived服务

service keepalived start#service keepalived status#service keepalived stop

之后其他电脑便可以通过虚拟IP192.168.63.160的8888和3306端口来访问宿主机Docker中的172.18.0.201的相应端口。

暂停PXC集群的办法

vi /etc/sysctl.conf#文件中添加net.ipv4.ip_forward=1这个配置systemctl restart network

然后把虚拟机挂起

热备份数据

冷备份

冷备份是关闭数据库时候的备份方式，通常做法是拷贝数据文件 是简单安全的一种备份方式，不能在数据库运行时备份。 大型网站无法做到关闭业务备份数据,所以冷备份不是最佳选择

热备份

热备份是在系统运行状态下备份数据

MySQL常见的热备份有LVM和XtraBackup两种方案

LVM：linux的分区备份命令，可以备份任何数据库；但是会对数据库加锁，只能读取；而且命令复杂 XtraBackup：不需要锁表，而且免费

XtraBackup

XtraBackup是一款基于InnoDB的在线热备工具,具有开源免费,支持在线热备,占用磁盘空间小,能够非常快速地备份与恢复mysql数据库

备份过程中不锁表，快速可靠 备份过程中不会打断正在执行地事务 备份数据经过压缩，占用磁盘空间小

全量备份和增量备份

全量备份：备份全部数据。备份过程时间长，占用空间大。第一次备份要使用全量备份 增量备份： 只备份变化的那部分数据。备份的时间短，占用空间小。第二次以后使用增量备份

PXC全量备份

备份要在某个PXC节点的容器内进行，但应该把备份数据保存到宿主机内。所以采用目录映射技术。先新建Docker卷：

docker volume create backup

挑选一个PXC节点node1，将其容器停止并删除，然后重新创建一个增加了backup目录映射的node1容器

docker stop node1docker rm node1 # 数据库数据保存在Docker卷v1中，不会丢失# 参数改变：# 1. -e CLUSTER_JOIN=node2;原来其他节点是通过node1加入集群的，现在node1重新创建，需要选择一个其他节点加入集群# 2. -v backup:/data;将Docker卷backup映射到容器的/data目录docker run -d -u root -p 3306:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=node2 -v v1:/var/lib/mysql -v backup:/data --network=net1 --ip 172.18.0.2 --name=node1 pxc

在node1容器中安装percona-xtrabackup-24

docker exec -it node1 bashapt-get updateapt-get install percona-xtrabackup-24

之后便可以执行如下命令进行全量备份，备份后的数据会保存在/data/backup/full目录下：

mkdir /data/backupmkdir /data/backup/full#不建议，已过时 innobackupex --backup -u root -p abc123456 --target-dir=/data/backup/fullxtrabackup --backup -uroot -pabc123456 --target-dir=/data/backup/full

官方文档已经不推荐使用innobackupex，而推荐使用xtrabackup命令

PXC全量还原

数据库可以热备份，但是不能热还原，否则会造成业务数据和还原数据的冲突。

对于PXC集群为了避免还原过程中各节点数据同步冲突的问题，我们要先解散原来的集群，删除节点。然后新建节点空白数据库，执行还原，最后再建立起其他集群节点。

还原前还要将热备份保存的未提交的事务回滚，还原之后重启MySQL

停止并删除PXC集群所有节点

docker stop node1 node2 node3 node4 node5docker rm node1 node2 node3 node4 node5docker volume rm v1 v2 v3 v4 v5

按照之前的步骤重新创建node1容器，并进入容器，执行冷还原

# 创建卷docker volume create v1# 创建容器docker run -d -p 3306:3306 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -v v1:/var/lib/mysql -v backup:/data --name=node1 --network=net1 --ip 172.18.0.2 pxc# 以root身份进入容器docker exec -it -uroot node1 bash# 删除数据rm -rf /var/lib/mysql/*# 准备阶段xtrabackup --prepare --target-dir=/data/backup/full/# 执行冷还原xtrabackup --copy-back --target-dir=/data/backup/full/# 更改还原后的数据库文件属主chown -R mysql:mysql /var/lib/mysql# 退出容器后，重启容器docker stop node1docker start node1
