nginx七层负载均衡配置详解

目录

• 一、负载均衡介绍
• 二、nginx下载安装
• 1、下载nginx源码包
• 2、安装并启用
• 三、nginx七层负载均衡配置
• real server设置：
• 客户端设置：
• 四、nginx扩充调度算法（sticky）
• 1.下载扩展包
• 2.编译前做一些优化：
• 3.重新编译

一、负载均衡介绍

1）四层负载均衡

所谓四层就是基于IP+端口的负载均衡

四层负载均衡，是指OSI七层模型中的传输层，传输层已经支持TCP/IP的控制，所以只需要对客户端的请求进行TCP/IP协议的包转发就可以实现负载。

2）七层负载均衡

七层是基于URL等应用层信息的负载均衡

七层负载均衡是在应用层，它可以完成很多应用方面的协议请求

3）四层与七层区别

四层负载均衡数据在底层就进行了分发，而七层负载均衡数据包则是在最顶层进行分发,七层负载均衡效率没有四层负载均衡高。

四层负载均衡可以用来解决七层负载均衡端口限制问题（七层负载均衡最大使用65535个端口号）

但是四层不支持协议的转发(http,https,DNS等）只支持IP，不识别域名。

七层负载均衡更贴近于服务，如HTTP协议就是七层协议

支持很多功能,比如支持http信息的改写、头部信息的改写、安全应用规则控制、URL匹配规则控制、以及转发、rewrite等一些规则，在应用层的服务里面可以做的内容更多。

二、nginx下载安装

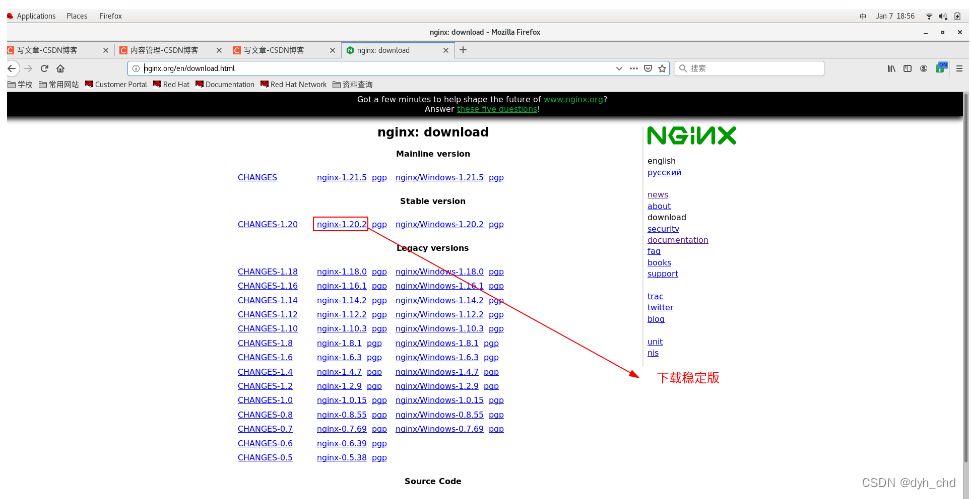

1、下载nginx源码包

nginx网站域名：http://nginx.org/

[root@server1 ~]# wget http://nginx.org/download/nginx-1.20.2.tar.gz [root@server1 ~]# lsnginx-1.20.2.tar.gz [root@server1 ~]# tar -zxf nginx-1.20.2.tar.gz [root@server1 ~]# lsnginx-1.20.2  nginx-1.20.2.tar.gz

2、安装并启用

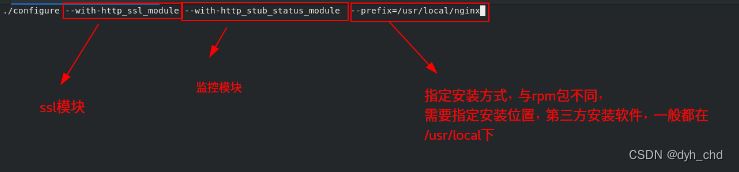

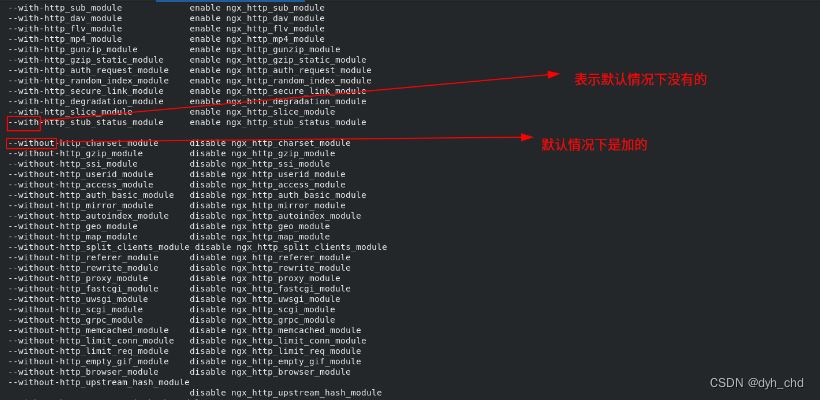

[root@server1 ~]# cd nginx-1.20.2[root@server1 nginx-1.20.2]# lsauto  CHANGES  CHANGES.ru  conf  configure  contrib  html  LICENSE  man  README  src [root@server1 nginx-1.20.2]# ./configure --help #可以看到可用参数 [root@server1 nginx-1.20.2]# ./configure --with-http_ssl_module --with-http_stub_status_module  --prefix=/usr/local/nginx【注：此命令是安装一些模块，此命令必须在nginx源码目录下执行】

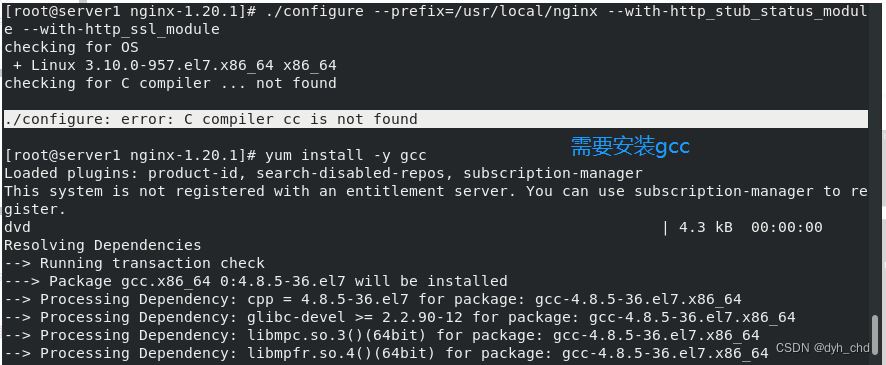

解决：

yum install -y gcc

继续编译

解决：

yum install -y pcre-devel

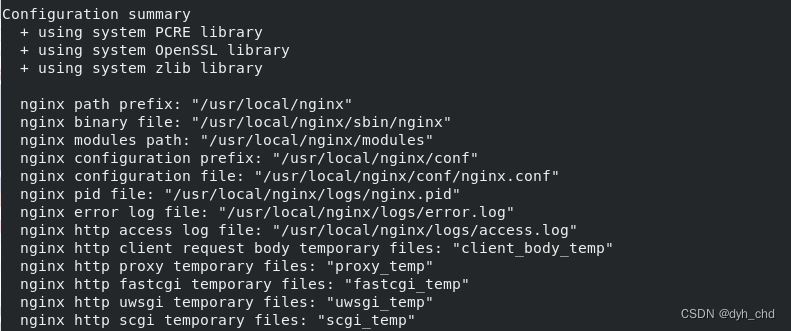

编译成功

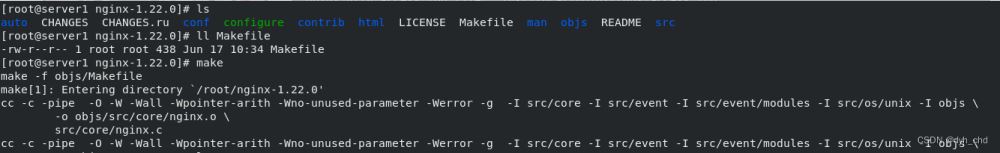

此时生成了文件Makefile，此文件会指导我们进行make（将源码编译成本系统可以用的可执行程序）

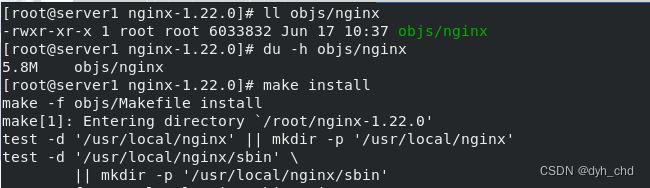

make完成后，会在该目录下的objs/nginx下生成nginx执行程序,再进行make install

完成后所有编译好的nginx程序都在指定的路径 /usr/local/nginx下，做一个软连接链接到/usr/local/bin下

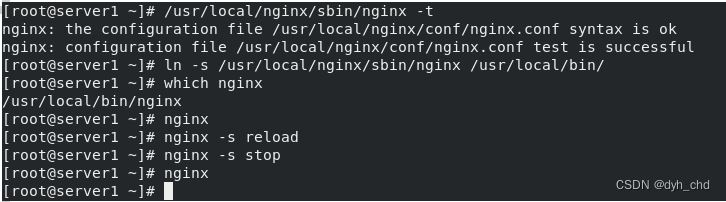

[root@server1 ~]# ln -s /usr/local/nginx/sbin/nginx /usr/local/bin/  ##建立软连接[root@server1 ~]# which nginx/usr/local/bin/nginx

检测语法正确后启动nginx

[root@server1 ~]# /usr/local/nginx/sbin/nginx -t   ##查看语法是否有误[root@server1 ~]# nginx    ##启动nginx[root@server1 ~]# nginx -s reload  ##重新加载nginx[root@server1 ~]# nginx -s stop    ##停掉nginx

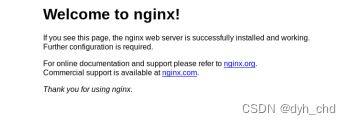

访问http://172.25.254.1

注意：不能多次启动nginx，每次启动完成后要用nginx -s stop 关闭nginx，因为80端口不能被多次占用

三、nginx七层负载均衡配置

/usr/local/bin/nginx/nginx.conf 为nginx的主配置文件

real server设置：

开启server2、server3虚拟机做负载均衡后端服务器

[root@server2 ~]# systemctl start httpdecho server2 > /var/www/html/index.html[root@server3 ~]# systemctl start httpdecho server3 > /var/www/html/index.html

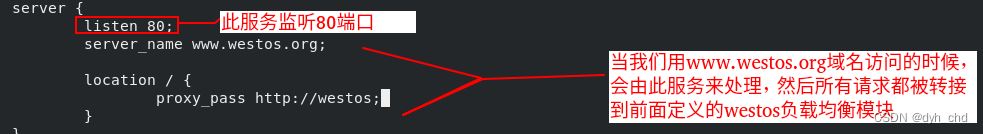

nginx配置：

补：

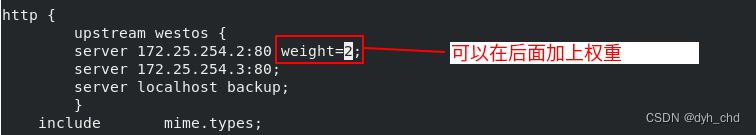

可以加权重

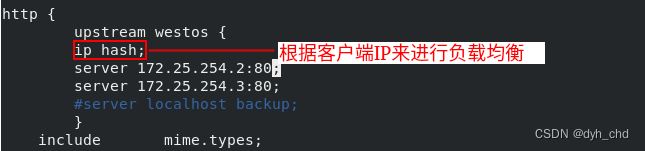

也可以更换负载均衡算法

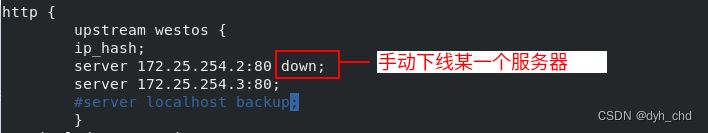

如要升级real server，手动下线

自己写一个模块：

修改配置文件后：

[root@server1 ~]# nginx -t[root@server2 ~]# nginx -s reload

客户端设置：

[root@westos_student72 westos]# vim /etc/hosts172.25.254.1 server1  www.westos.org

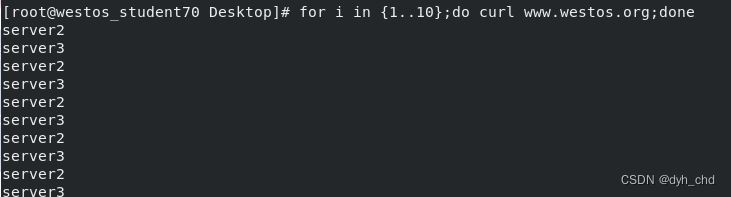

测试：

[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3

关闭server2的httpd服务：

[root@westos_student72 westos]# for i in {1..10}; do curl www.westos.org;doneserver3server3server3server3server3server3server3server3server3server3

nginx不再对server2进行调度，说明nginx对后端自带健康检测。

若此时再把server3挂掉：

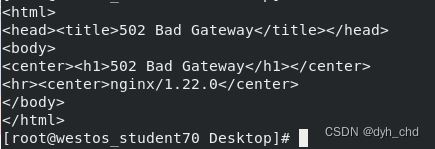

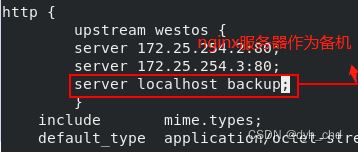

系统报错，没有可用后端 ，此时我们可以这样设置：

四、nginx扩充调度算法（sticky）

ip_hash调度算法比较符合客户使用习惯，算法为了保证连接稳定根据客户端ip进行负载均衡，相同客户端IP访问时，会访问到同一服务端，一个sever对一个IP。

ip_hash算法缺陷在于：客户端发送请求到nginx服务器，再由nginx服务器到后端RS，后端RS再返回到nginx服务器再返回客户端，所以后端RS不知道是谁访问了自己。

改进：可以用Sticky cookie来实现，类似于浏览器的cookie。客户端发送请求时，后端RS返回信息时会将session信息传回客户端，客户端存到浏览器中，这是RS分配给每一个客户端的，以后每次请求RS就通过这个cookie来判断是哪个客户端。

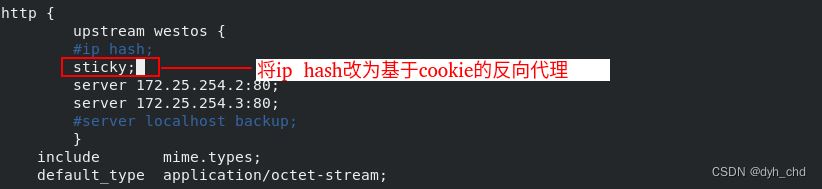

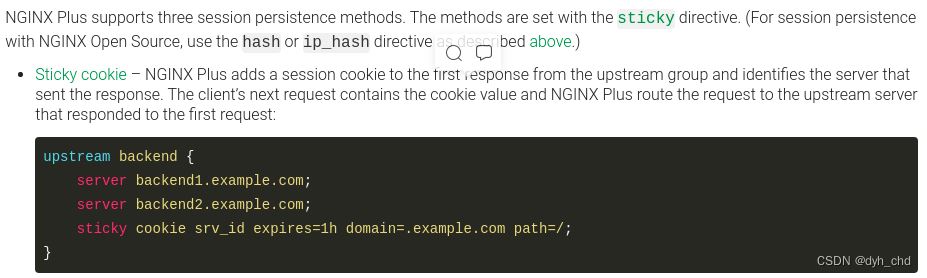

开源文档中显示此功能只有Nginx Plus才有，此时我们就要先扩充一下我们的调度算法：加上sticky模块重新编译。

1.下载扩展包

扩展包名字：nginx-goodies-nginx-sticky-module-ng-08a395c66e42.zip

下载扩展包，安装解压工具并解压

2.编译前做一些优化：

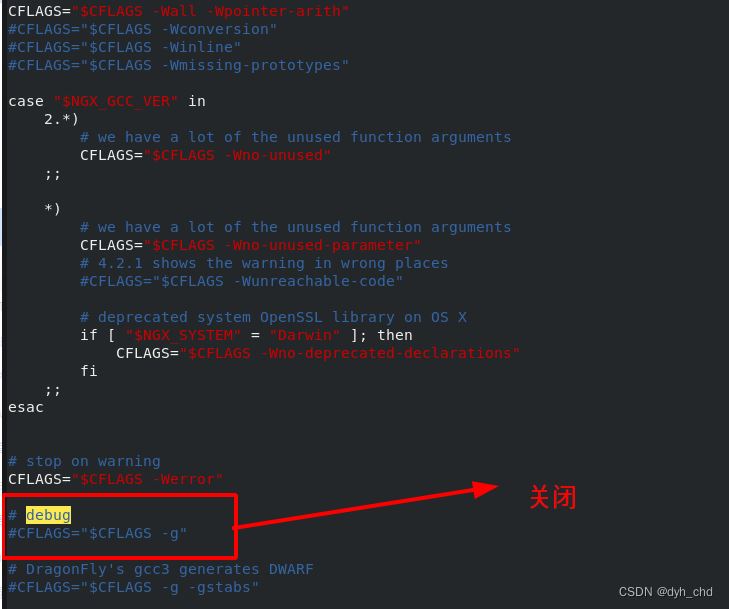

1、关闭gcc的debug模式，这样编译出的二进制程序会更小

[root@server1 nginx-1.20.2]# vim auto/cc/gcc

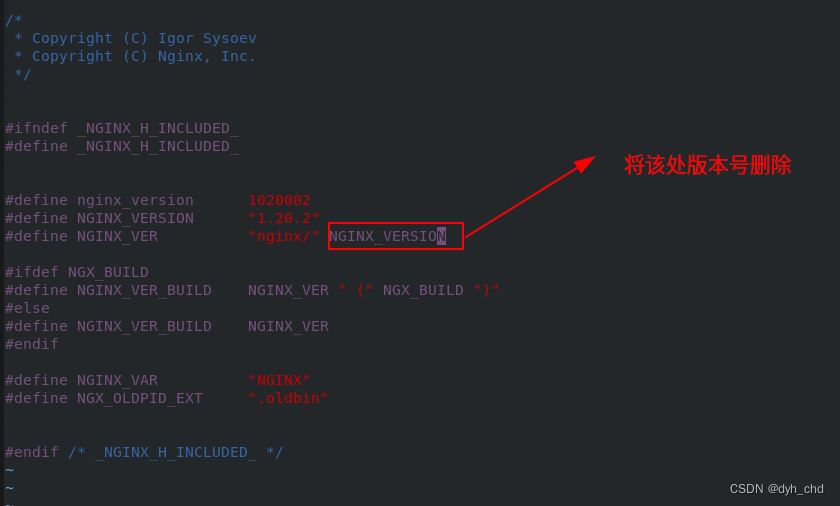

2、关闭版本显示

[root@server1 nginx-1.20.2]# vim src/core/nginx.h

3.重新编译

由于nginx是静态编译，所以每次增加新功能时都需要重新编译，而且要加载之前的所有参数

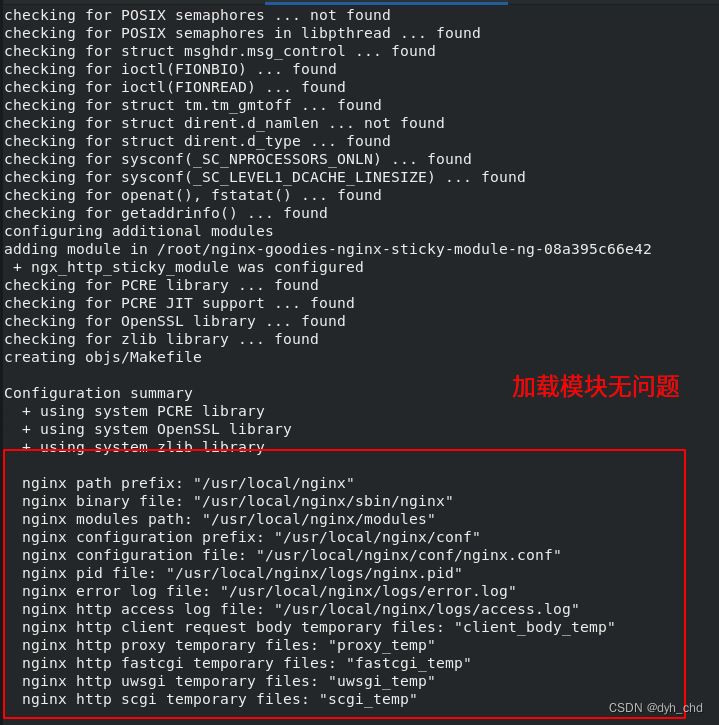

[root@server1 nginx-1.20.2]# cd nginx-1.20.2[root@server1 nginx-1.20.2]# nginx -s stop ##编译前停掉nginx[root@server1 nginx-1.20.2]# make clean  ##清除原来编译的内容 [root@server1 nginx-1.20.2]# ./configure --with-http_ssl_module --with-http_stub_status_module --prefix=/usr/local/nginx --add-module=/root/nginx-goodies-nginx-sticky-module-ng-08a395c66e42

编译make

[root@server1 nginx-1.20.2]# make

注意不要进行make install安装，因为软件已经安装过,现在直是去更新，执行make install 会进行覆盖安装

覆盖原二进制程序

[root@server5 nginx-1.20.2]# cd objs/[root@server5 objs]# ls[root@server5 objs]# du -h nginx[root@server5 objs]# cp nginx /usr/local/nginx/sbin/cp: overwrite ‘/usr/local/nginx/sbin/nginx"? y[root@server5 objs]# cd /usr/local/nginx/sbin/[root@server5 sbin]# lsnginx[root@server5 sbin]# du -h nginx 936K	nginx

测试：

此时nginx就有了sticky的cookie功能

检测语法没问题后启动nginx：

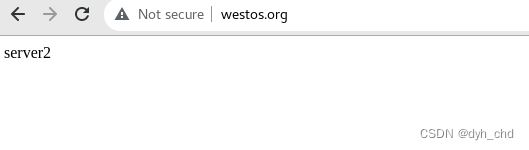

用浏览器访问才能看见效果，因为cookie只能存在于浏览器

此时我们发现用浏览器访问只能访问到server2，而用curl压测是负载均衡的。因为浏览器缓存了cookie值，cookie值不变，后端响应的RS也不会变。

到此这篇关于nginx七层负载均衡配置详解的文章就介绍到这了,更多相关nginx 七层负载均衡 内容请搜索以前的文章或继续浏览下面的相关文章希望大家以后多多支持！
