Windows Server 2019 网络负载均衡NLB服务的安装配置及验证

目录4. 安装和配置网络负载均衡服务4.1 安装NLB服务4.2 创建NLB集群4.3 将服务器添加到集群5. 验证负载均衡服务器5.1 拓扑说明5.2 安装IIS服务5.3 验证负载均衡参考资料4. 安装和配置网络负载均衡服务4.1 安装NLB服务

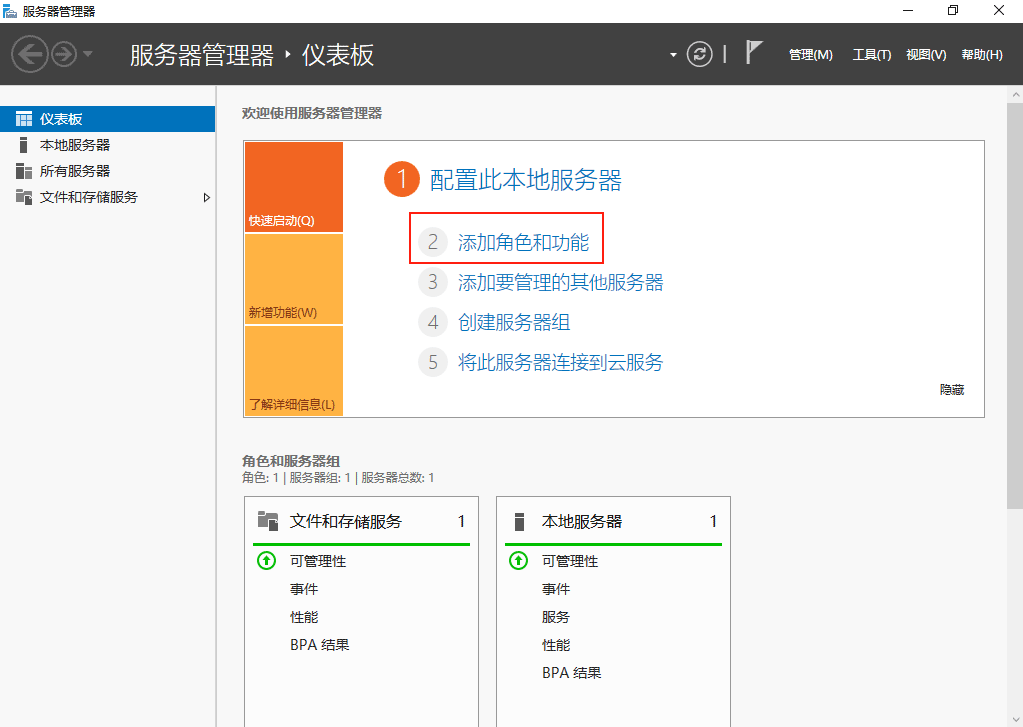

（1）在NLB1中打开【服务器管理器】，选择【添加角色和功能】。

（2）进入【开始之前】界面，安装条件确认无误后，点击【下一步】。

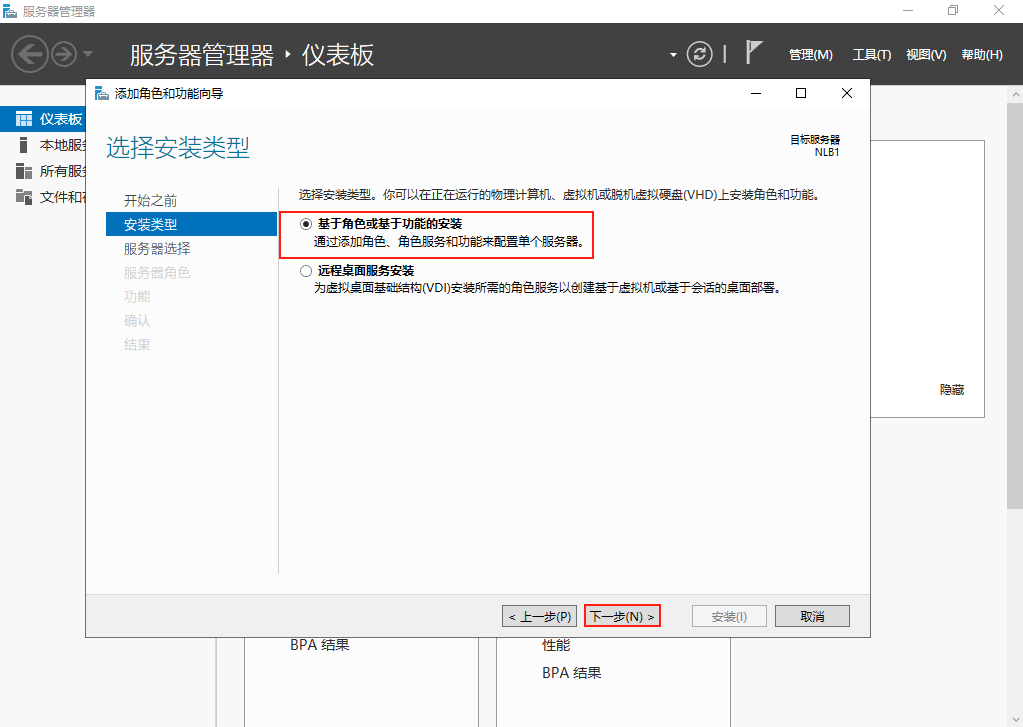

（3）进入【安装类型】界面，系统默认选择【基于角色或功能的安装】，点击【下一步】。

（4）进入【服务器选择】界面，系统默认选择【从服务器池中选择服务器】，核对服务器名称和IP地址无误后，点击【下一步】。

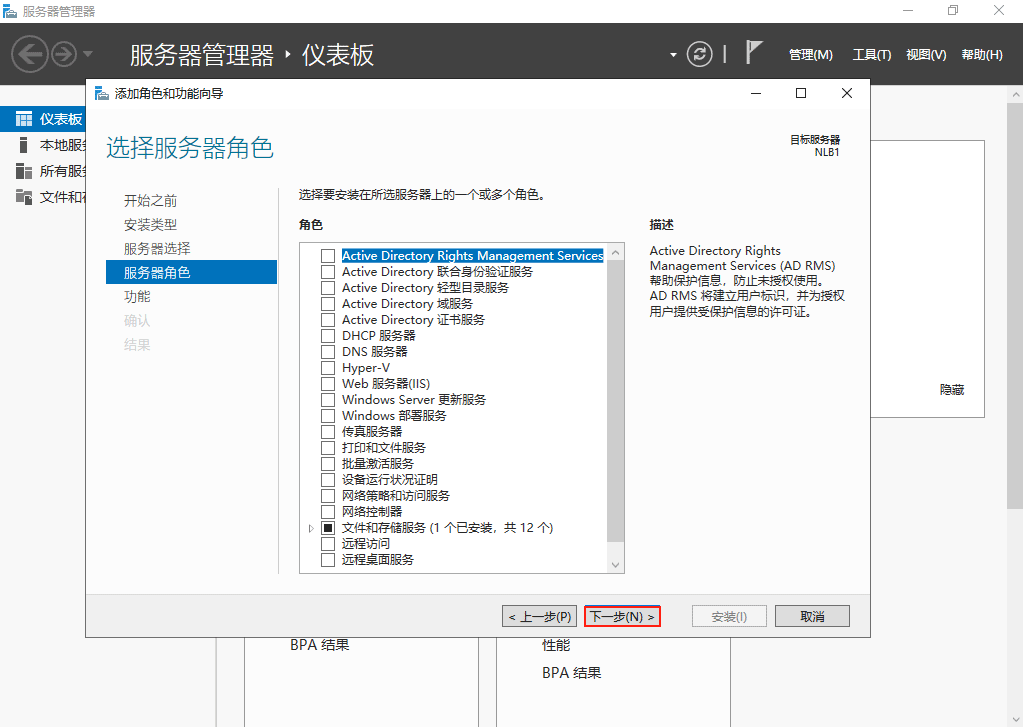

（5）进入【服务器角色】界面，直接点击【下一步】。

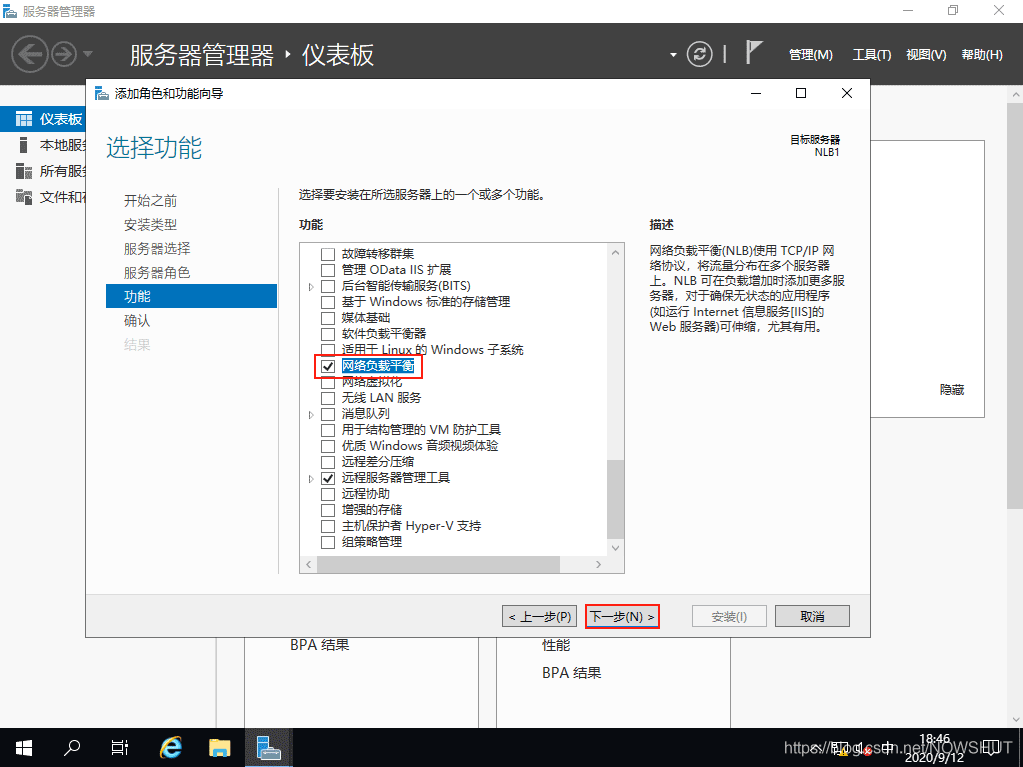

（6）进入【功能】界面，勾选【网络负载平衡】。

在弹出的对话框中，点击【添加功能】。

返回【服务器角色】界面，【网络负载平衡)】已被勾选，点击【下一步】。

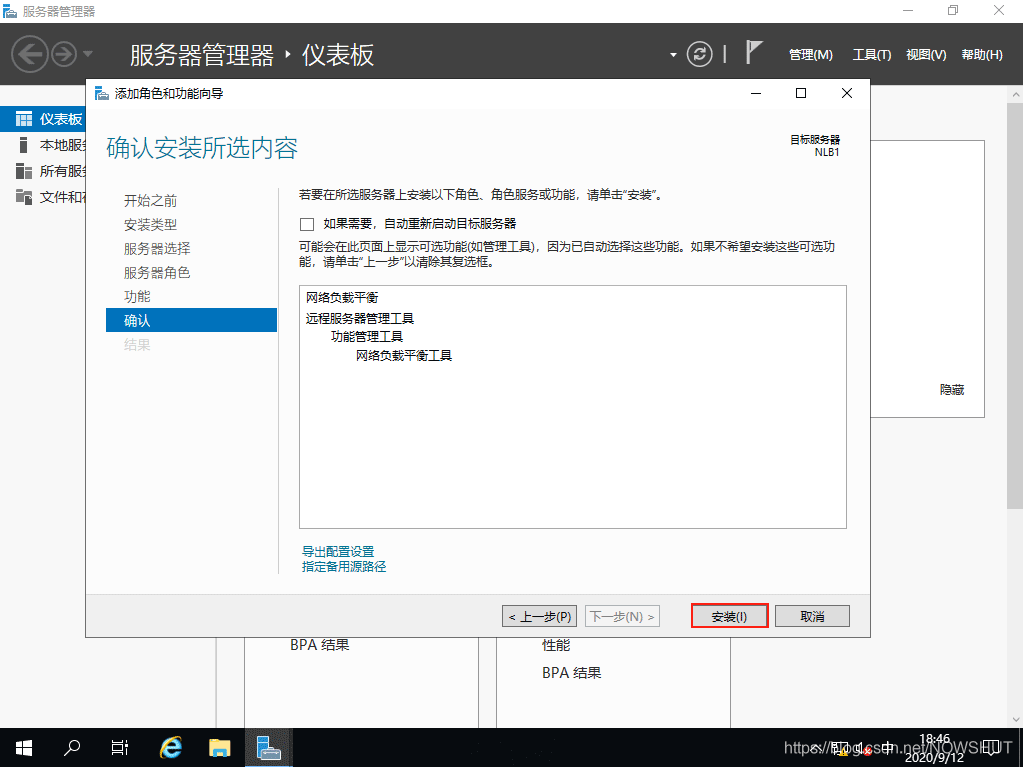

（7）进入【确认】界面，确认无误后，点击【安装】。

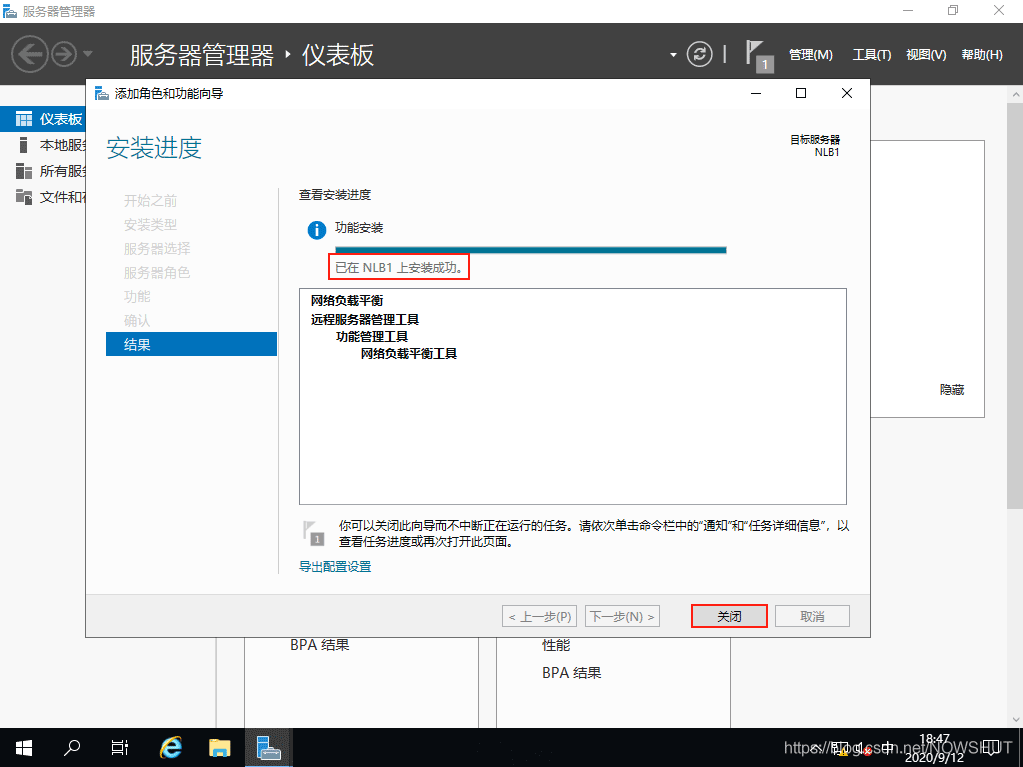

（8）进入【结果】界面，等待一段时间后，系统提示NLB安装完成后，即可以关闭安装界面。

在NLB2和NLB3上执行相同的安装操作。

4.2 创建NLB集群

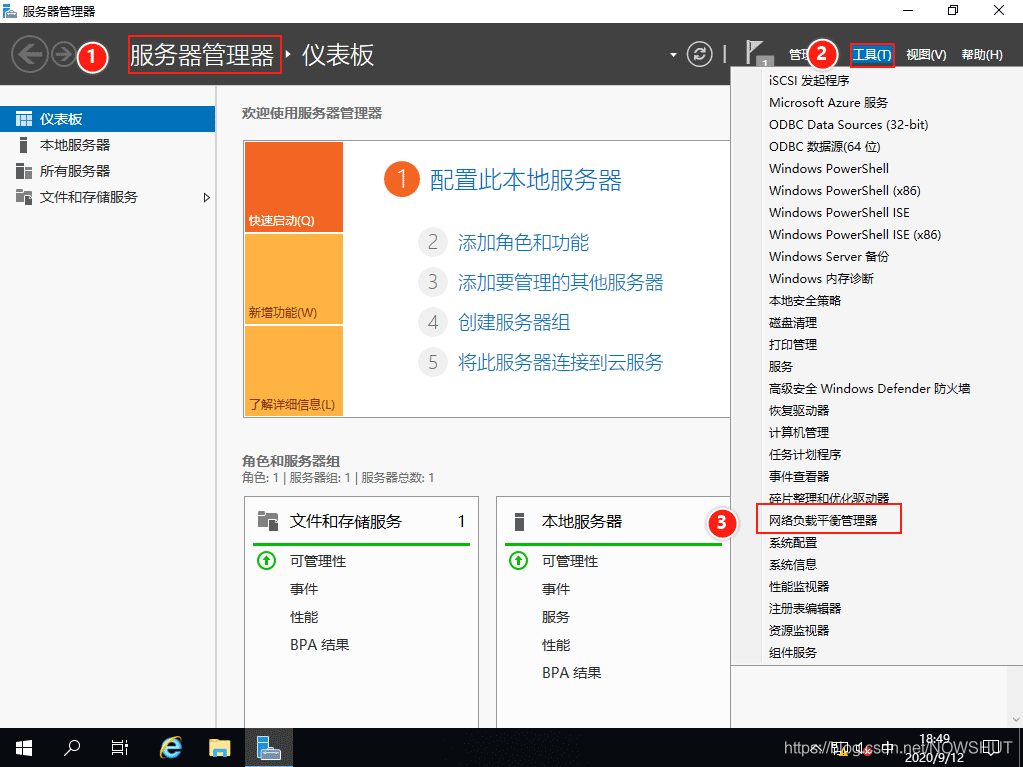

（1）在 NLB1 上打开【服务器管理器】——>【工具】——>【网络负载平衡管理器】。

（2）在左侧找到【网络负载平衡群集】，点击鼠标右键，选择【新建群集】。

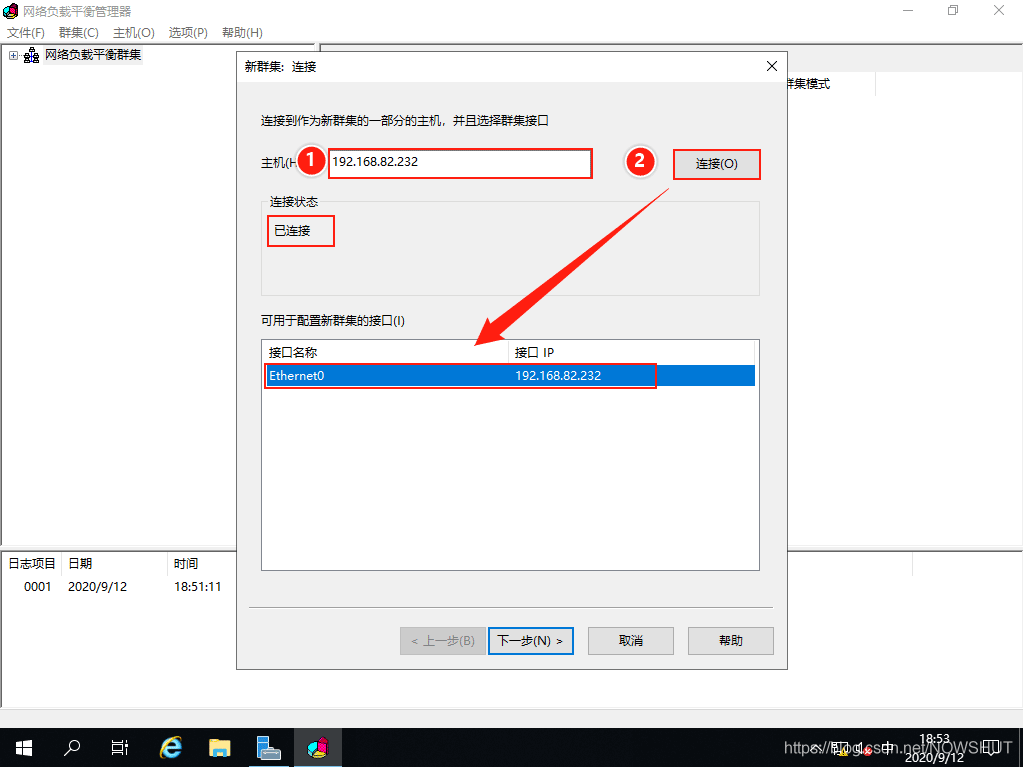

（3）在主机栏中输入 NLB1 的 IP 地址，然后点击【连接】，连接成功后，下方窗口会显示 NLB1 的 IP 地址及网卡名称，点击【下一步】。

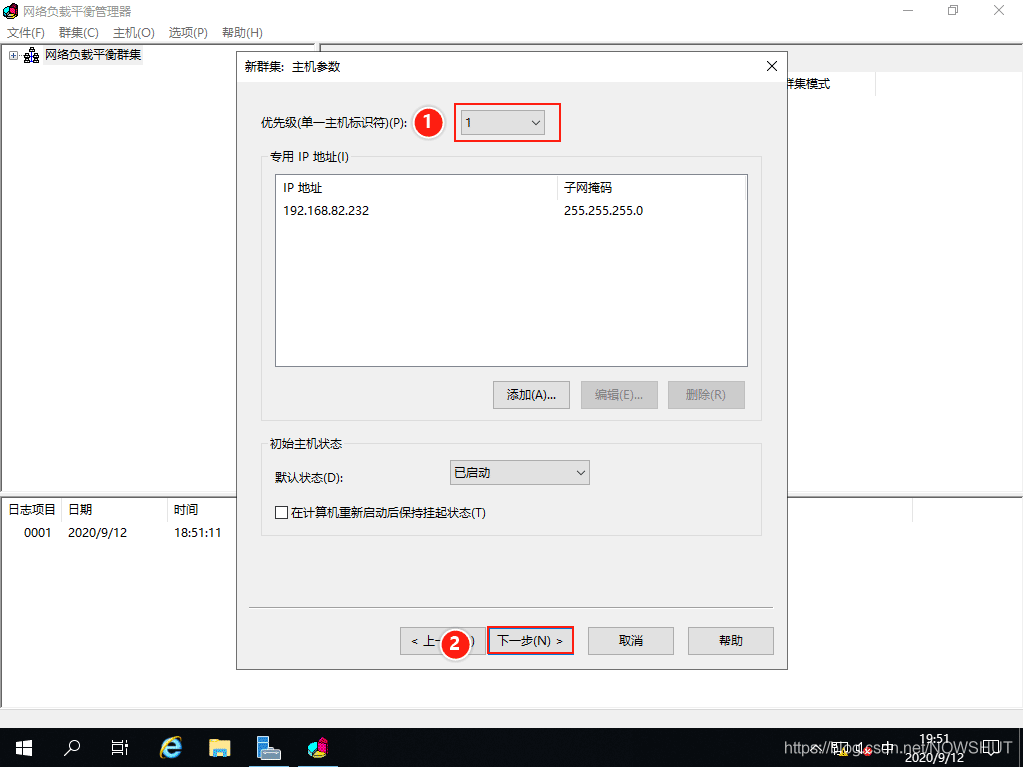

（4）在【优先级】中选择最高级【1】，即NLB1在该群集中优先对外提供服务，点击【下一步】。

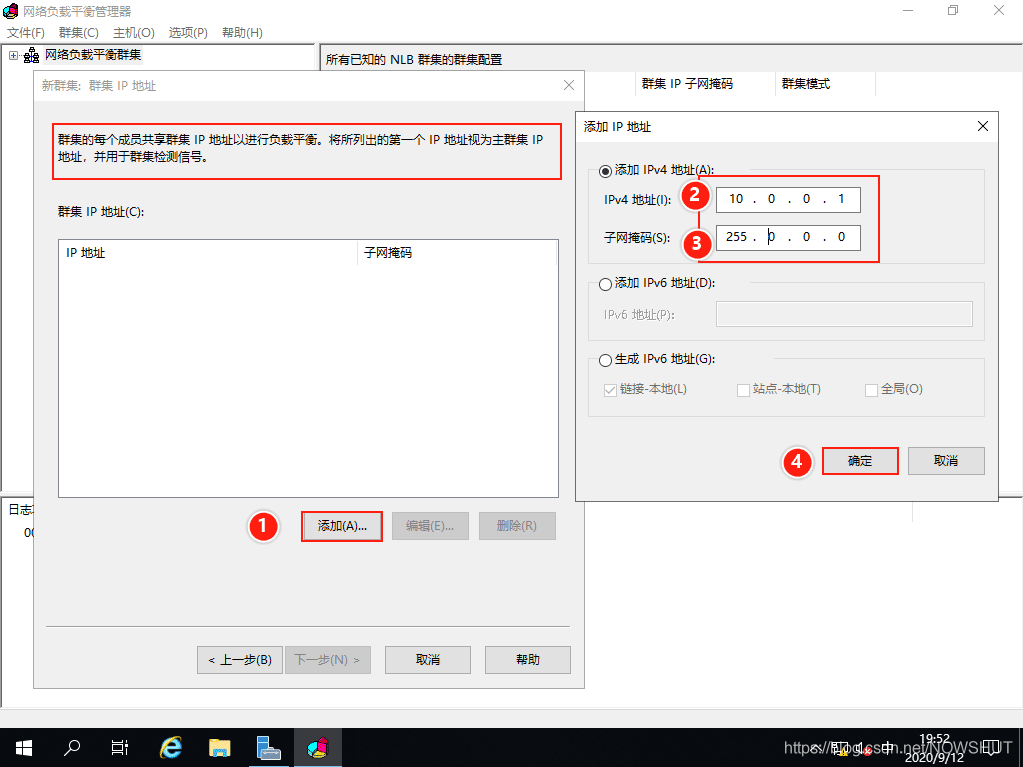

（5）设置负载平衡群集的共享群集IP地址，点击【添加】，设置群集IP地址为10.0.0.1，点击【确定】，返回后点击【下一步】。

这里的10.0.0.1是负载平衡群集的虚拟IP地址，即三台NLB服务器均提供相同的服务，但是从逻辑上聚合为一台服务器，10.0.0.1是这台服务器的IP地址。

（6）设置群集相关参数，群集的操作模式有单播、多播和IGMP多播。

单播模式下，各个节点的网络适配器将重新制定一个新的虚拟MAC地址；

多播模式下，各个节点的网络适配器保留原有的MAC地址。

选择【多播】，点击【下一步】。

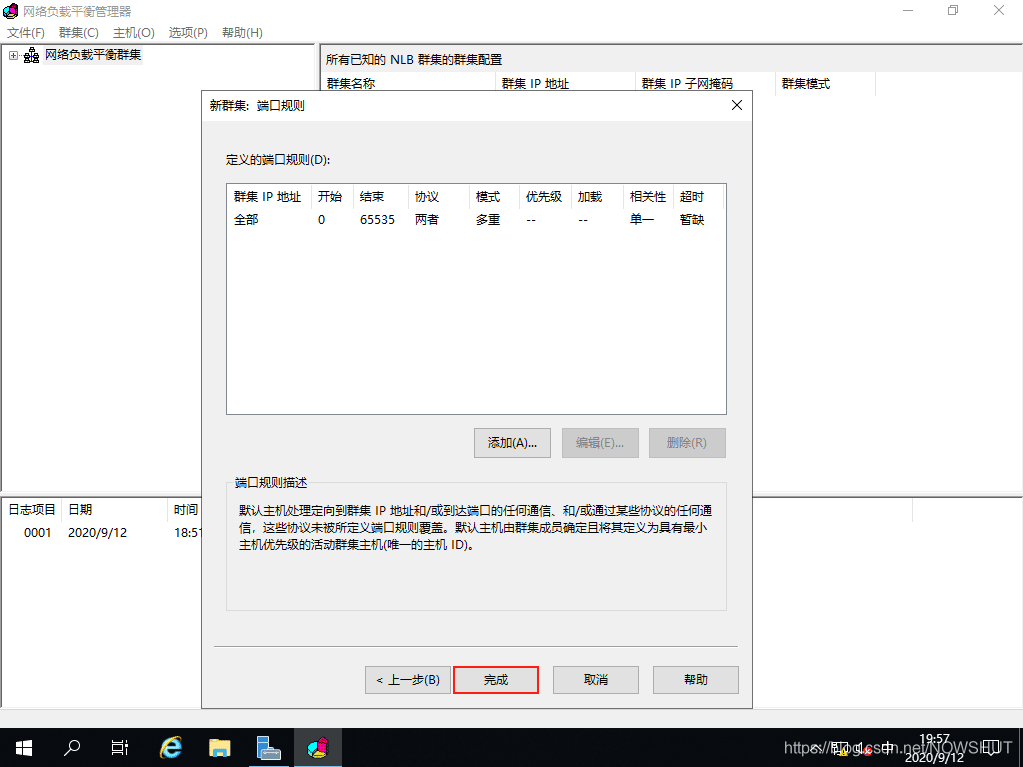

（7）点击【完成】。

（8）返回【网络负载平衡管理器】主页后，看到IP地址为10.0.0.1的群集已经被创建成功，已有成员NLB1。

4.3 将服务器添加到集群

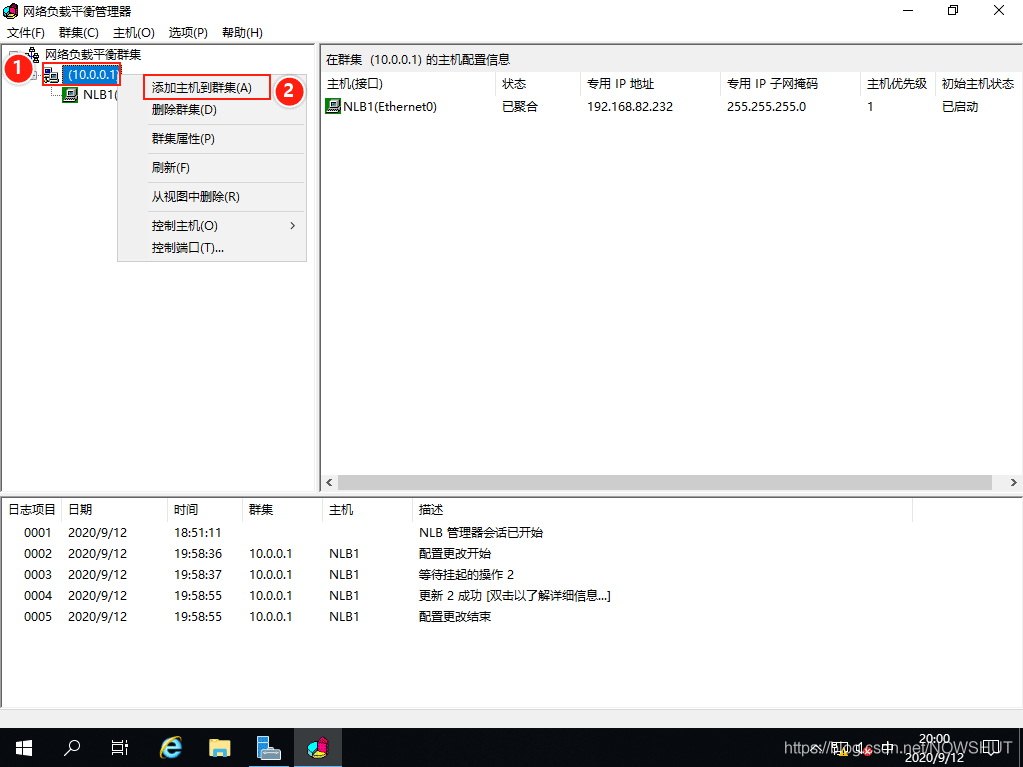

（1）对10.0.0.1群集点击鼠标右键，选择【添加主机到群集】。

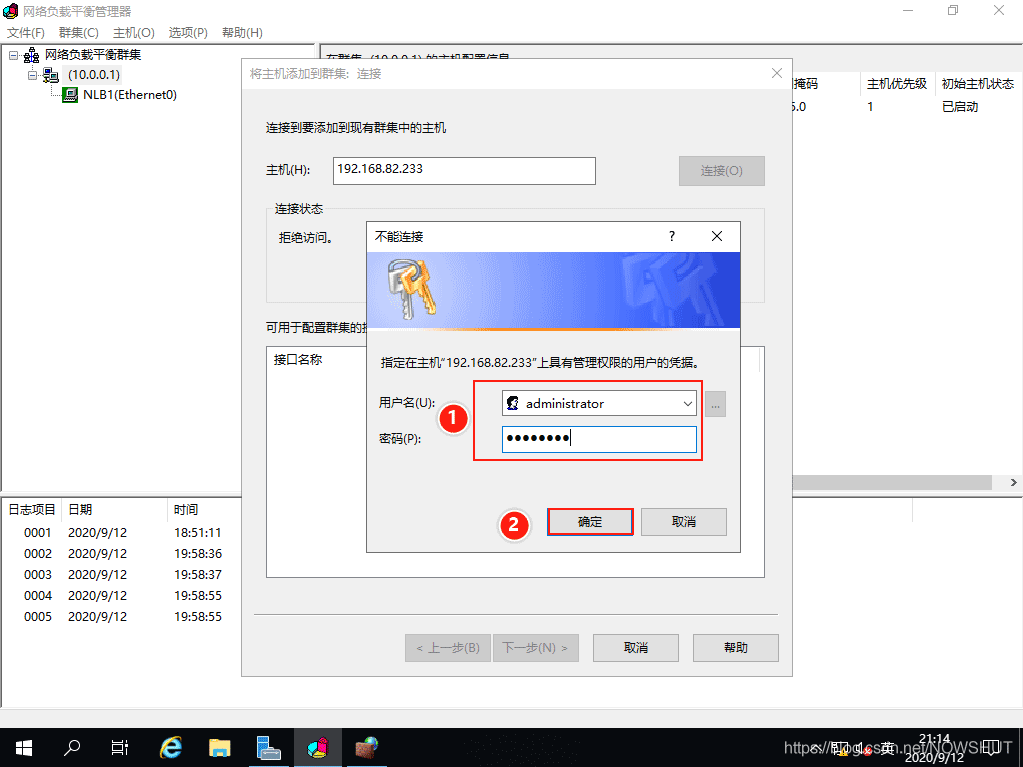

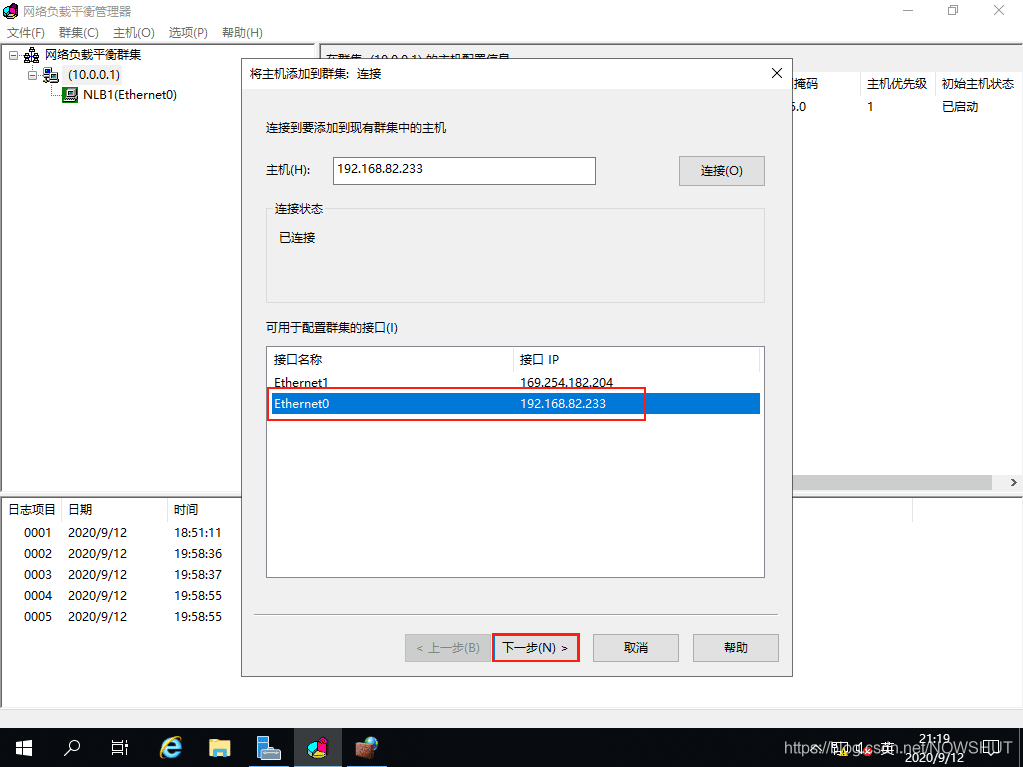

（2）输入NLB2的IP地址：192.168.82.233，点击【连接】，需要等到一段时间，弹出连接凭据提示框，输入NLB2的管理员用户账户和密码，点击【确定】。

等待一段时间后，下方接口中显示NLB2的IP地址，选择192.168.82.233的接口，点击【下一步】。

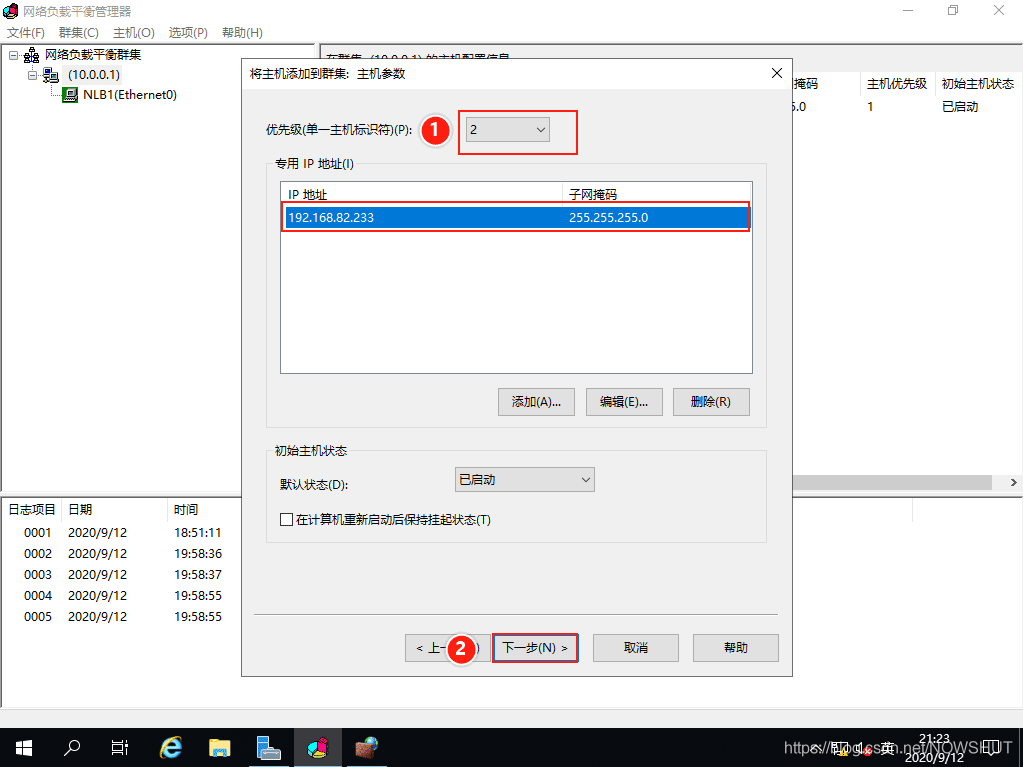

（3）设置NLB2的优先级，NLB1设置为优先级最高的“1”，那么NLB2的优先级设置为“2”。NLB1出现故障时，NLB2继续对外提供服务。最后点击【下一步】。

（3）点击完成即可。

（4）返回网络负载平衡管理器主页后，等到一段时间，NLB2的状态从挂起变为已聚合说明NLB2成功加入到10.0.0.1群集中。

（5）对NLB3进行同样的操作（1）-（4）步骤。

5. 验证负载均衡服务器5.1 拓扑说明

NLB1-3中NLB工作正常，且均安装了IIS，并正常提供Web服务功能。

为了验证负载均衡效果，在NLB1中的Web页面内容为：NLB1。在NLB2中的Web页面内容为：NLB1。在NLB3中的Web页面内容为：NLB1。

当三台NLB服务器正常工作时，测试PC2通过10.0.0.1访问群集的Web站点，这时显示内容应该的为NLB1，

当把NLB1服务器关闭时，再次访问群集的Web站点，这时显示内容还是NLB1

5.2 安装IIS服务

（1）在NLB1服务器中安装IIS服务，具体过程见【Web服务的安装和配置】一文。

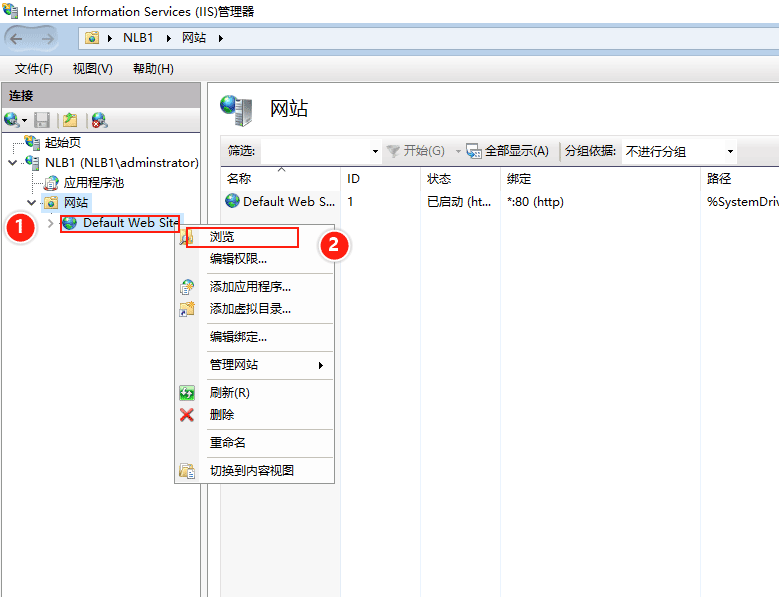

（2）安装好后，在NLB1中打开IIS管理器，展开左侧菜单栏，右键点击默认Web站点【Default Web Site】，选择【浏览】。

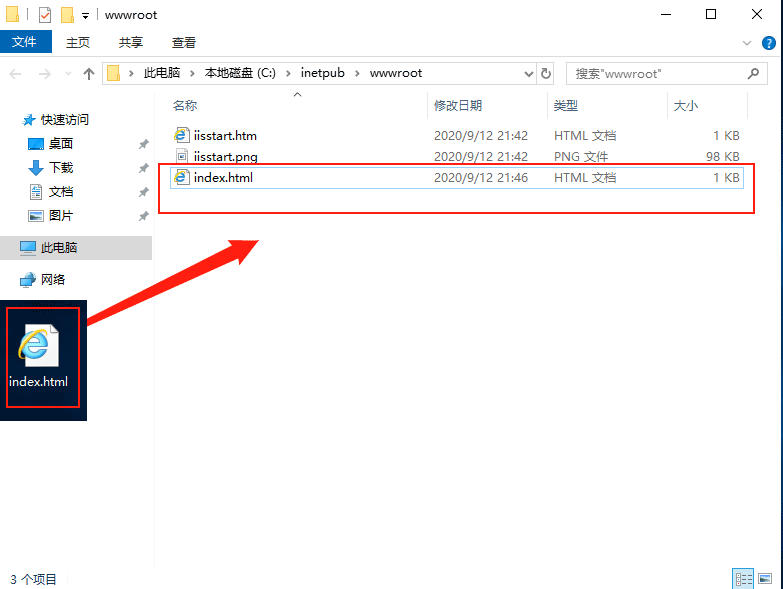

（3）在桌面上创建名为【index】的文本文件，其内容为：NLB1，保存后，更改文件扩展名为.html。将index.html复制到刚才打开的【wwwroot】文件夹中。

在【wwwroot】文件夹中无法直接创建文本文件。

（4）返回IIS管理器，双击进入【默认文档】，将【index.html】移动到最顶部，即优先识别【index.html】为Web站点的首页。

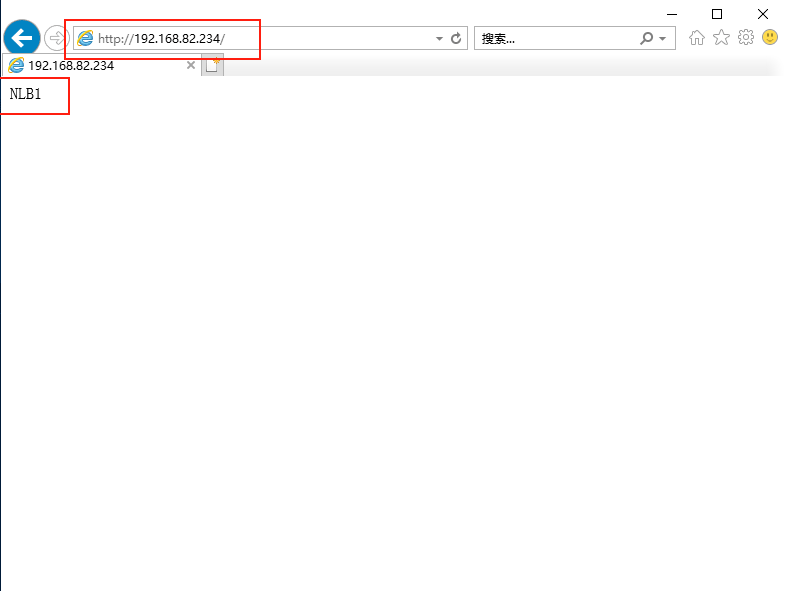

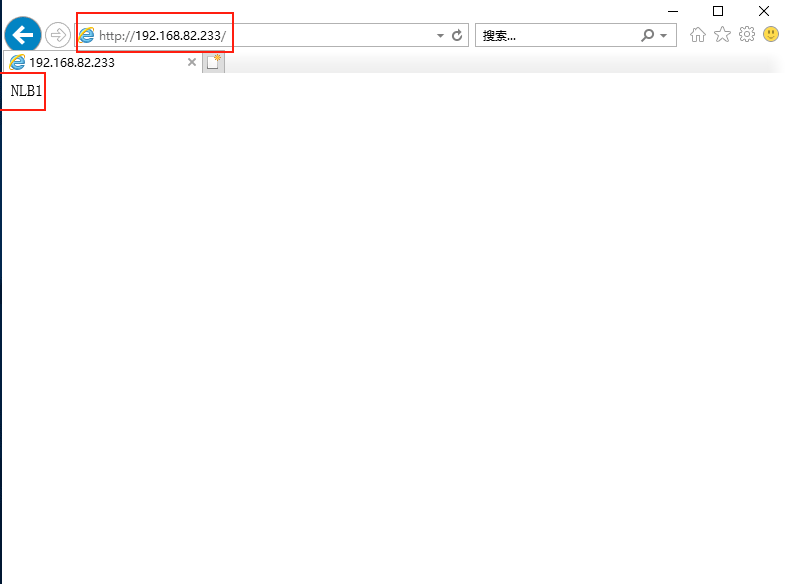

（5）在NLB1的浏览器中测试Web站点，打开浏览器输入：http://192.168.82.232，显示内容为：NLB1，说明Web站点修改成功。

（6）对NLB2和NLB3执行相同的操作步骤（1）-（5），Web显示内容也为NLB1。

5.3 验证负载均衡

当三台NLB服务器的Web站点工作正常时，使用PC2通过NLB服务器群集对外提供服务的IP访问站点。

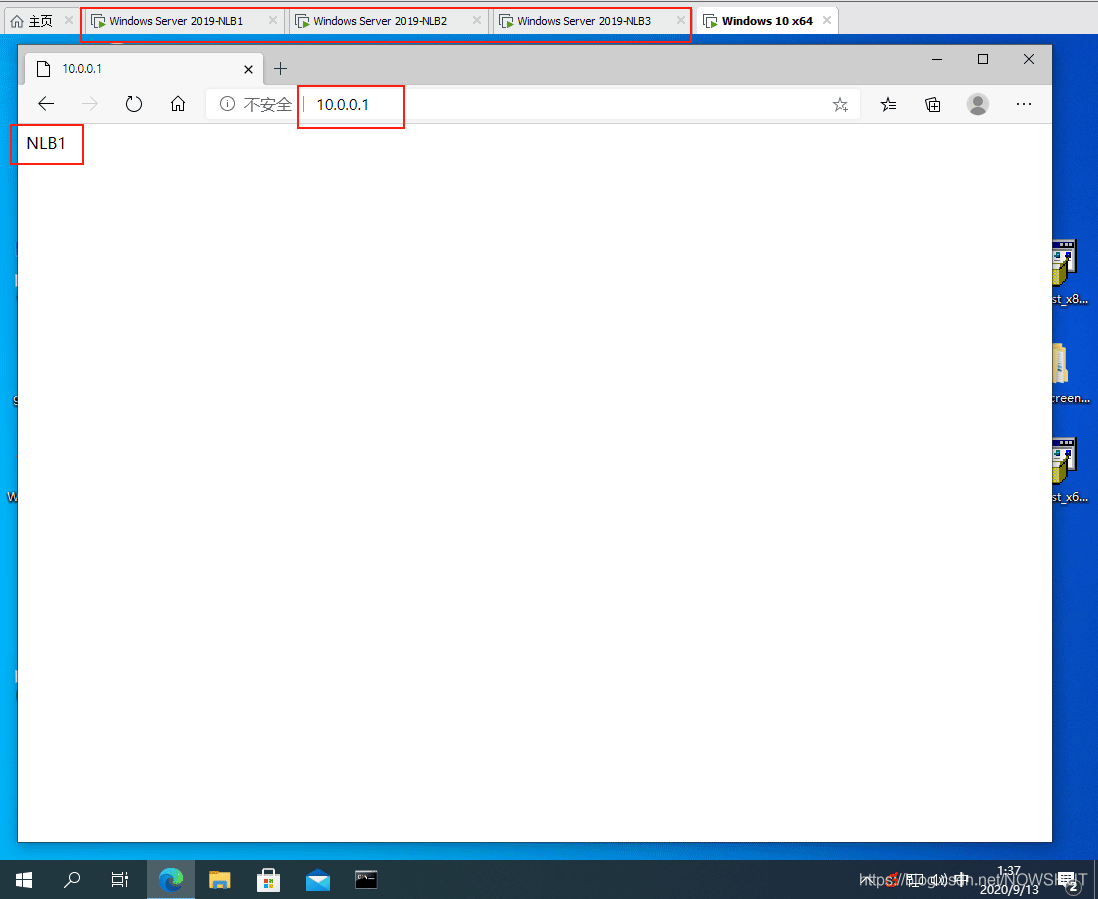

（1）将PC2的IP地址改为10.0.0.2，然后打开浏览器，在地址栏输入： http://10.0.0.1，页面显示。

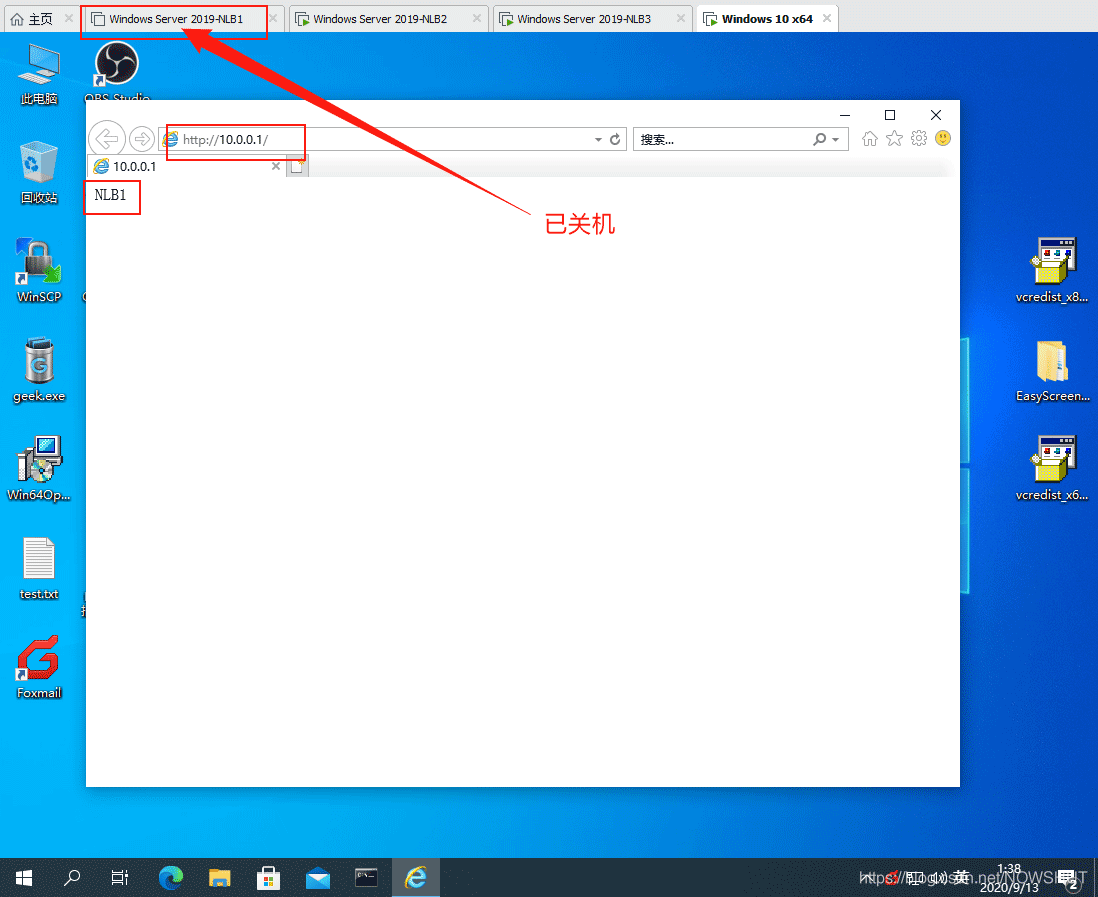

（2）将NLB1服务器关机后，打开浏览器，在地址栏输入： http://10.0.0.1，页面依然显示NLB1。

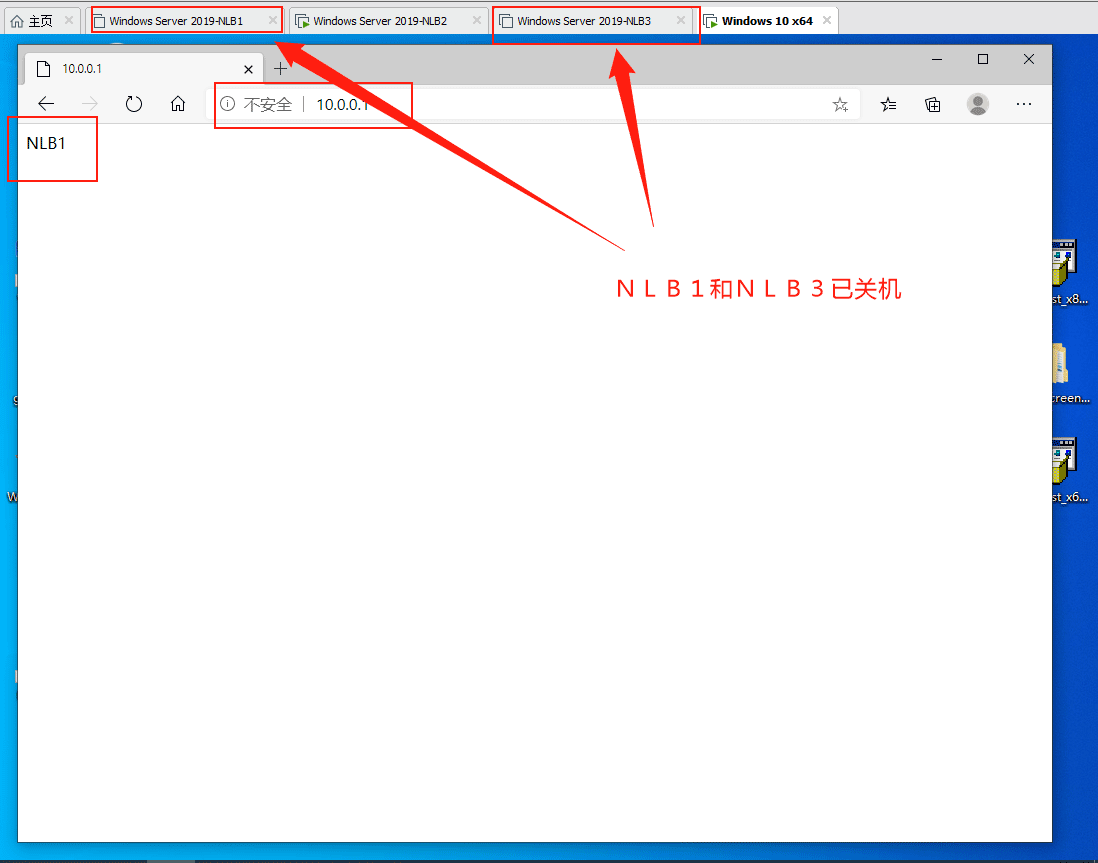

（3）将将NLB3服务器关机后，打开浏览器，在地址栏输入：http://10.0.0.1，页面依然显示NLB1。
