excel将数据点导入CAD流程介绍

通常情况下，小伙伴们会将实地考察获得的数据导入到excel表格中进行统计，之后再将这些数据导入CAD中进行设计，有许多用户对后者不是很熟悉，那就跟着小编来看看相应的做法吧。

excel将测量的数据点导入到CAD方法

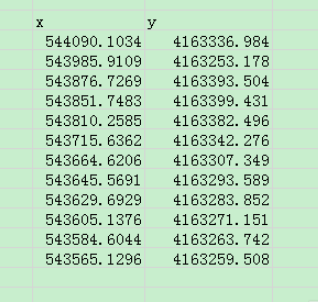

1、用excel打开你现有的数据，或者输入到excel中，x一列，y一列，如下图。

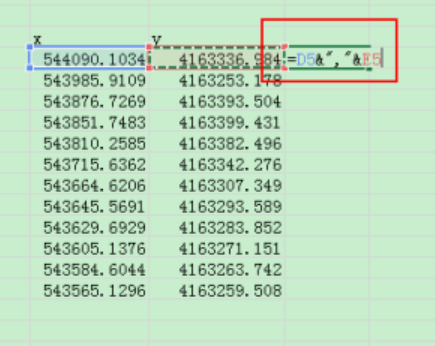

2、在这两列的右侧新起一列，将这两列数据进行连接，连接公式见下图，

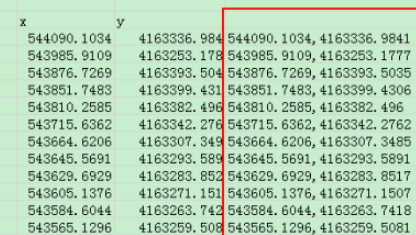

3、连接后的成果见下图。

4、复制连接后的坐标，打开CAD，在命令行输入pl多段线命令，回车。命令行会提示pl指定起点。

5、将刚才复制的数据直接粘贴到命令行的指点起点位置，回车两次结束命令。下图为回车一次时显示的内容。

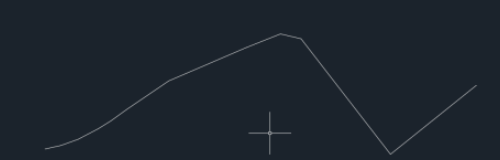

6、双击鼠标滚轮，就可以看到以你的坐标点绘制的多段线了。
