Visio2010绘制上下文数据流图

【字号: 日期:2023-11-02 18:48:49浏览:29作者:猪猪
首先先让我们明确一下为什么要绘制上下文数据流图?

如何在Visio2010绘制上下文数据流图,对于程序员来说,我们要知道:整个系统中,哪一些是要我们编程解决的,哪一些不用。上下文数据流图,就是用来建立初始的项目范围的。如何在Visio2010绘制上下文数据流图请看下文.

上下文数据流图的几个符号:

Visio2010绘制上下文数据流图

外部代理:是与系统交互的外部的人员、组织部门、其他系统或者其他组织,也称为外部实体。简单的说,就是跟我们这个系统打交道的东西。可以是人,可以是系统。一般用矩形表示。

系统:就是你现在想要做的系统。

数据存储:其实就是用来存储信息的。可视为数据库,文件等存储介质都属于这类。

步骤:

1、区分内部和外部

2、系统需要响应什么业务事务

3、系统必须产生什么响应

4、确定外部存储

说明:

下面我将以一个团购系统为例,讲解如何构建一个上下文数据流图。

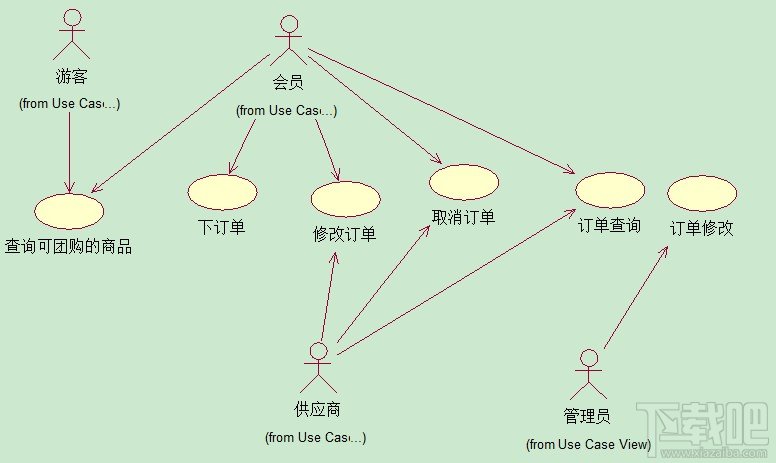

团购系统购物子系统用例图

Visio2010绘制上下文数据流图

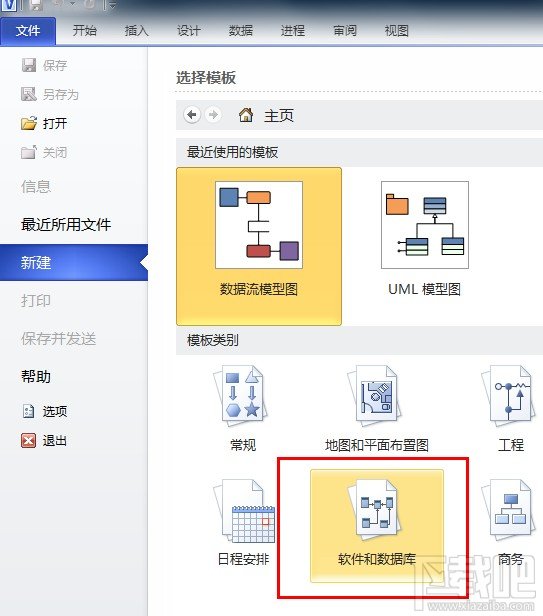

用Visio2010创建上下文数据流图模版1、选择模版

Visio2010绘制上下文数据流图

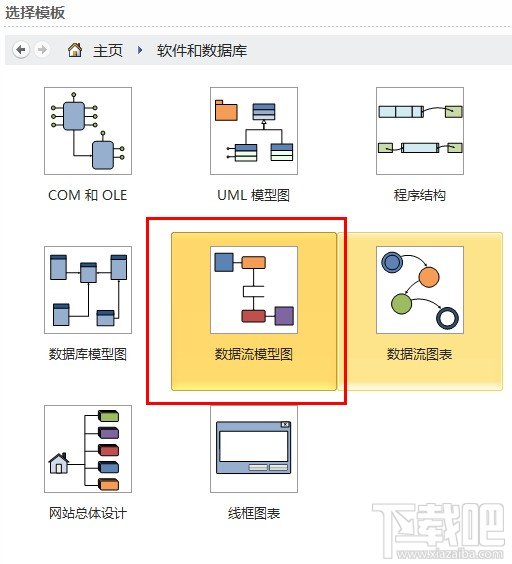

2、选择数据流图

Visio2010绘制上下文数据流图

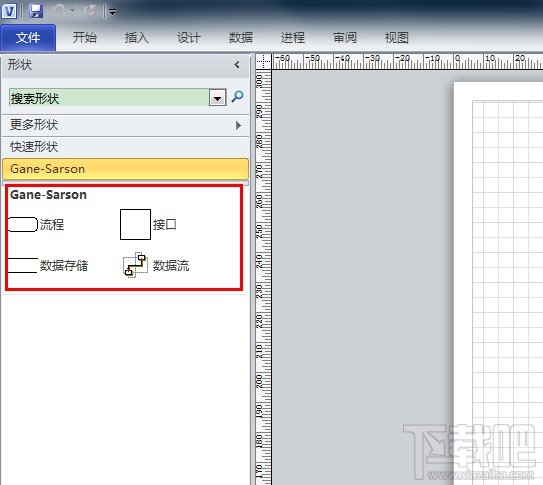

3、看到工具栏

Visio2010绘制上下文数据流图

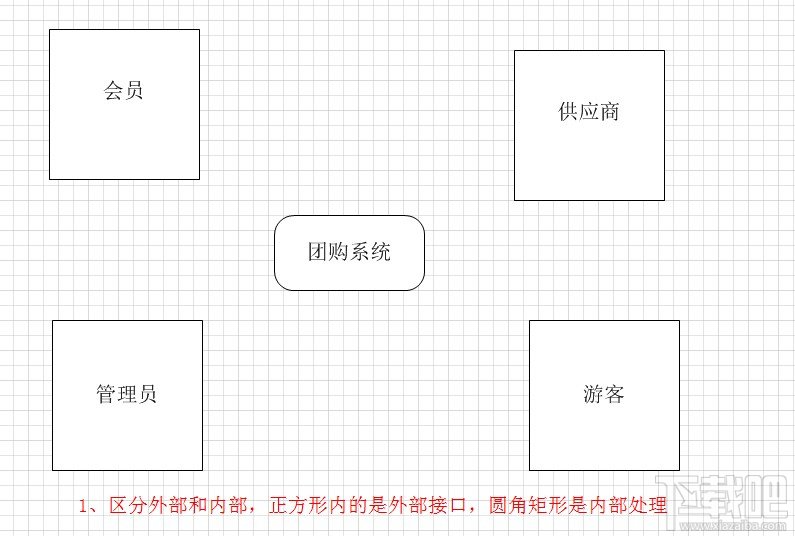

构建上下文数据流图1、区分内部和外部

让我们从用例中识别出可能的外部代理。可以看出外部代理分别是供应商,会员,管理员,游客。内部:购物子系统

Visio2010绘制上下文数据流图

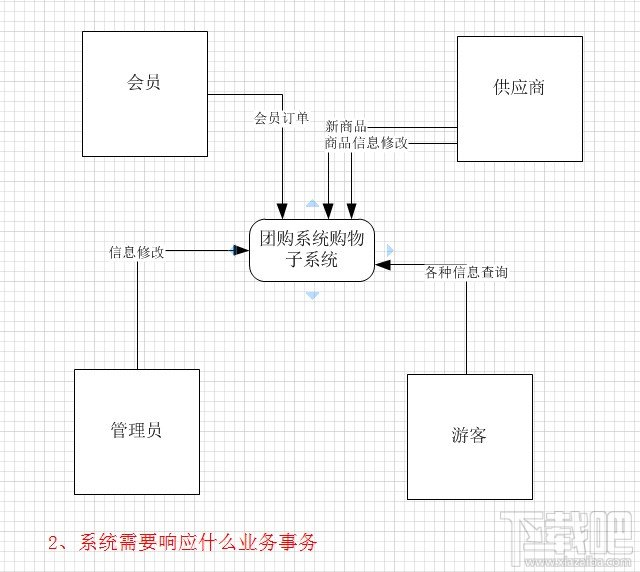

2、系统需要响应什么业务事务

构建上下文数据流图是为了区分系统的边界。所以,我们将对一些响应过程进行抽象。

Visio2010绘制上下文数据流图

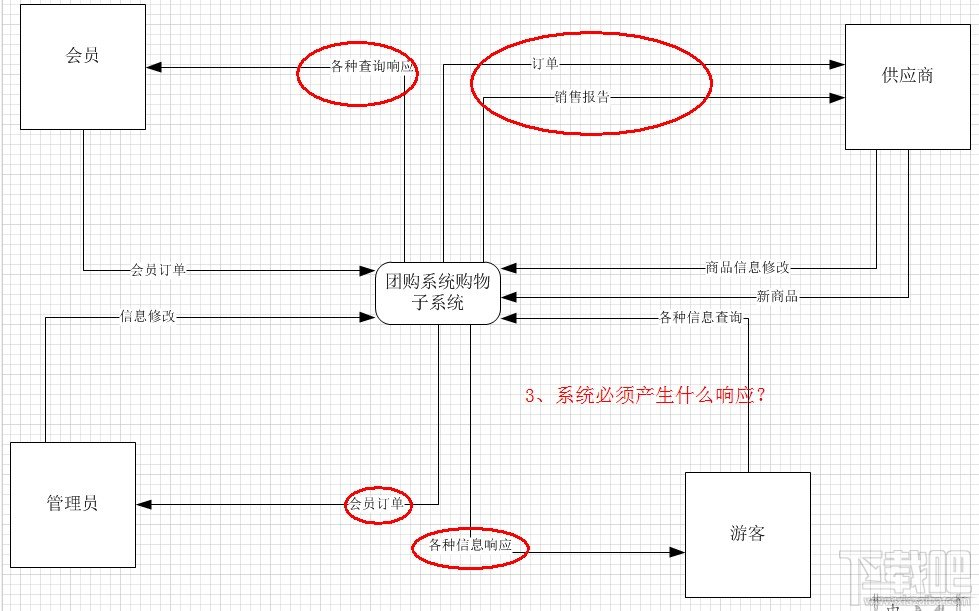

3、系统必须产生什么响应。其中画红圈的部分,是系统响应。

Visio2010绘制上下文数据流图

4、确定外部存储

由于购物子系统没有涉及到外部存储,所以这一步就跳过了。

至此,上下文数据流图已经完成。
