Visio2010绘制时序图

如何在Visio2010绘制时序图,我们编码的时候，知道有的用例的业务逻辑按照比较确定的时间先后顺序进行展开。这时候，我们就需要知道我们设计的系统中的不同类之间传递消息（可以认为是不同对象函数间的调用）要按照怎么样的顺序、传递什么消息、返回什么消息。这时候用时序图是较好不过的了。如何在Visio2010绘制时序图请看下文.

时序图是描述消息时间顺序的交互图。在图形上，时序图是一张表，其中显示的对象沿横轴排列，从左到右分布在图的顶部；而消息则沿纵轴按时间顺序排序。创建时序图时，以能够使图尽量简洁为依据布局。

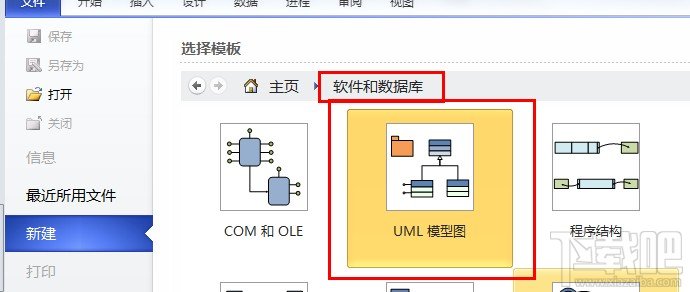

1、选择模版

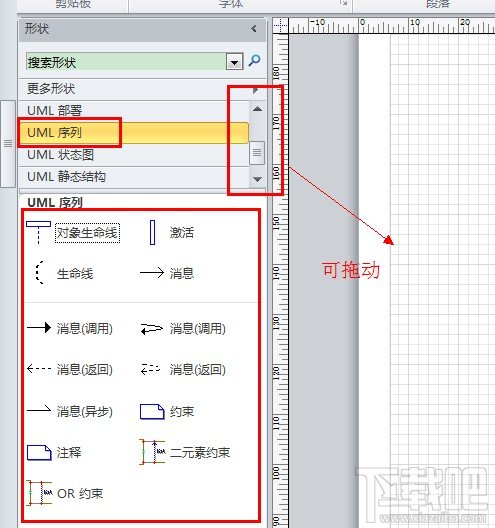

2、常见符号

1、确定交互过程的上下文；

2、识别参与过程的交互对象；

3、为每个对象设置生命线；

4、从初始消息开始，依次画出随后消息；

5、考虑消息的嵌套，标示消息发生时的时间点，则采用FOC（focus of control）；

6、说明时间约束的地点。

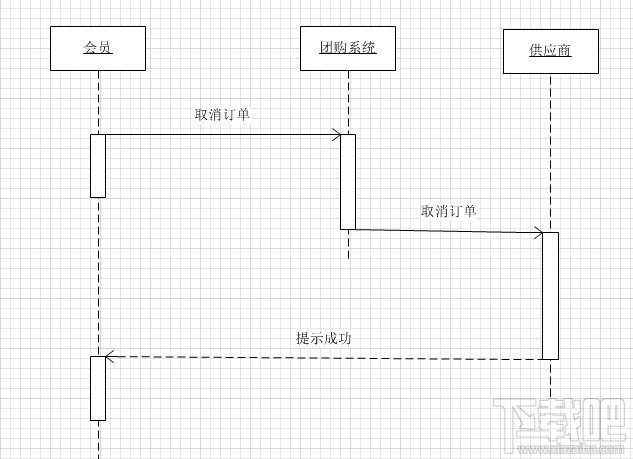

下面以团购系统的取消订单为例。
