solidworks怎么生成两个圆弧之间的尺寸

下面给大家介绍的是solidworks怎么生成两个圆弧之间的尺寸的方法与步骤，希望能帮助到大家！

solidworks生成两个圆弧之间的尺寸：

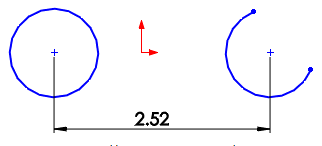

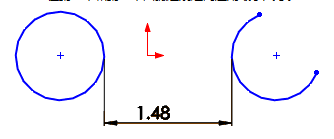

1、单击 智能尺寸 （“尺寸/几何关系”工具栏）或工具 > 尺寸 > 智能。2、执行以下其中一项操作：3、选取第一个圆弧的边线，然后选取第二个圆弧的边线。4、在第一个和第二个圆弧中心之间应用最小尺寸。4、按 Shift，然后单击以在两条边线之间应用尺寸。5、在第一个和第二个圆弧边线之间应用最小尺寸。6、选取第一个圆弧的边线，按住 Shift，然后选取第二个圆弧的边线。

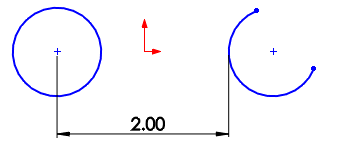

7、在第一个圆弧的中心和第二个圆弧的边线之间应用最小尺寸。

8、打开尺寸 PropertyManager，您可在此更改在所有三种情况下测量距离的方式。以上就是solidworks怎么生成两个圆弧之间的尺寸，希望大家喜欢，请继续关注好吧啦网。
