用SolidWorks画凹孔切除的滚筒零件

【字号: 日期:2023-11-15 18:20:51浏览:56作者:猪猪
下面给大家介绍的是用SolidWorks画凹孔切除的滚筒零件的方法,具体操作步骤如下: 用SolidWorks画凹孔切除的滚筒零件的建模过程:

1.在【前视基准面】画圆。

用SolidWorks画凹孔切除的滚筒零件

2.【拉伸凸台】两侧对称:336 。

用SolidWorks画凹孔切除的滚筒零件

3.在圆筒左端面画两个圆,【拉伸凸台】给定深度:20 。

用SolidWorks画凹孔切除的滚筒零件

4.在【右视基准面】画直线,下方中点几何关系。(显示样式——隐藏线可见)

用SolidWorks画凹孔切除的滚筒零件

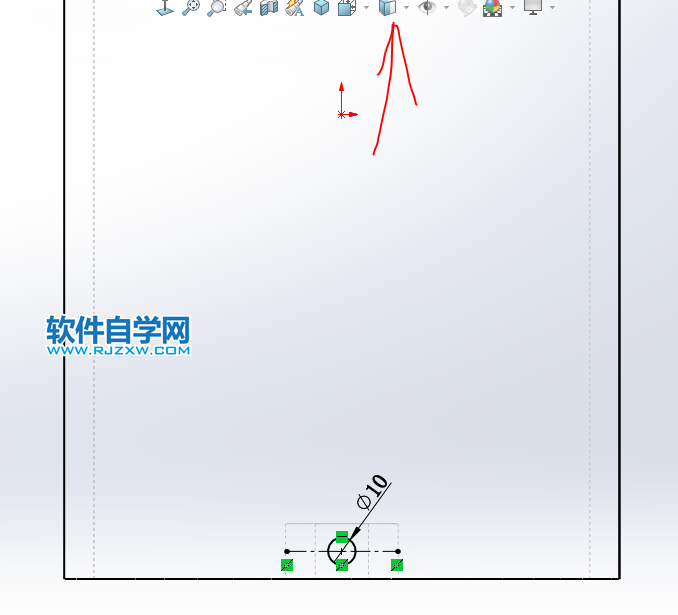

5.【扫描】直径:10 。

用SolidWorks画凹孔切除的滚筒零件

6.也可以在【上视基准面】画圆。

用SolidWorks画凹孔切除的滚筒零件

以上就是用SolidWorks画凹孔切除的滚筒零件,希望大家喜欢,请继续关注好吧啦网。
