V形闭环支架用SolidWorks画的教程
下面给大家介绍的是V形闭环支架用SolidWorks画的教程,具体操作步骤如下:

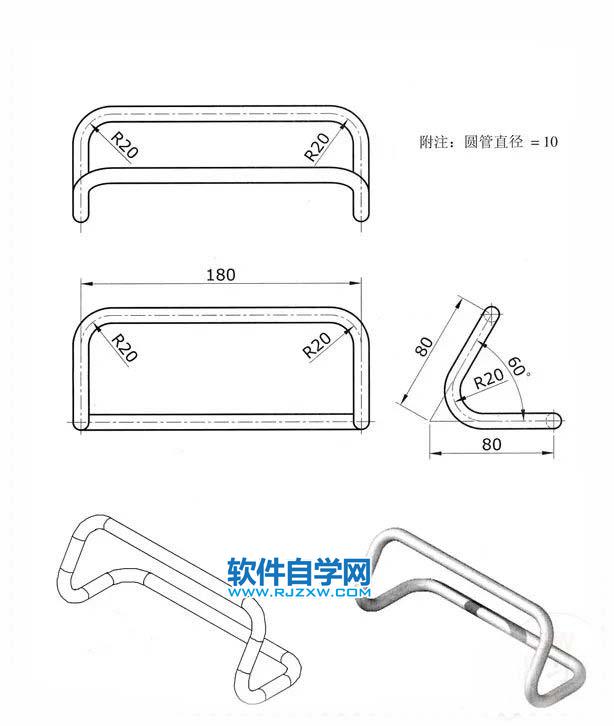

尺寸图:
方法一1.在【前视基准面】画草图,添加相等几何关系,圆角:20 。
2.【曲面拉伸】两侧对称:180 。
3.在【上视基准面】画圆,添加相切、相等几何关系。
4.【曲面剪裁】移除选择:两个紫色面。
5.在斜面上画圆。
6.【曲面剪裁】。
7.【扫描】圆形轮廓,直径:10 ,路径:右键——SelectionManager——闭环。
8.【删除/保留实体】删除拉伸面。
方法二1.回到第三步,在【上视基准面】画草图。
2.【曲面旋转】90度 。
3.【交叉曲线】。
3-1.隐藏曲面后。
4.【删除/保留实体】。
5.【扫描】。
6.完成。
以上就是V形闭环支架用SolidWorks画的教程,希望大家喜欢,请继续关注好吧啦网。上一条:ps怎么画半圆弧线下一条:门把手用SolidWorks画的方法
