一个框架用SolidWorks画法

下面给大家介绍的是一个框架用SolidWorks画法，具体操作步骤如下：

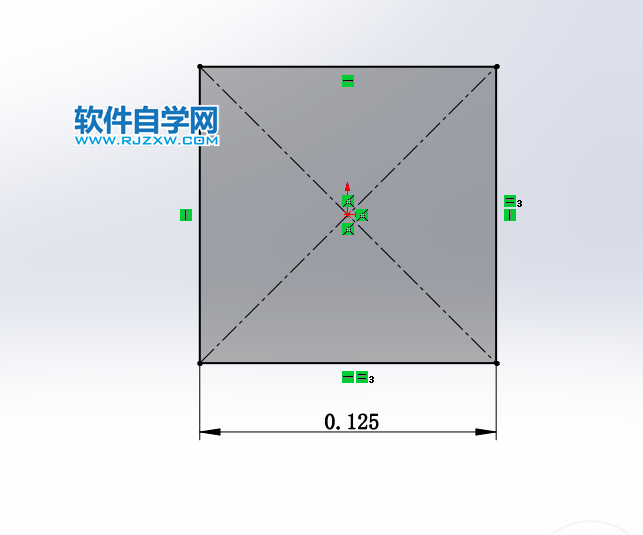

1.在【前视基准面】画中心矩形，添加相等几何关系。

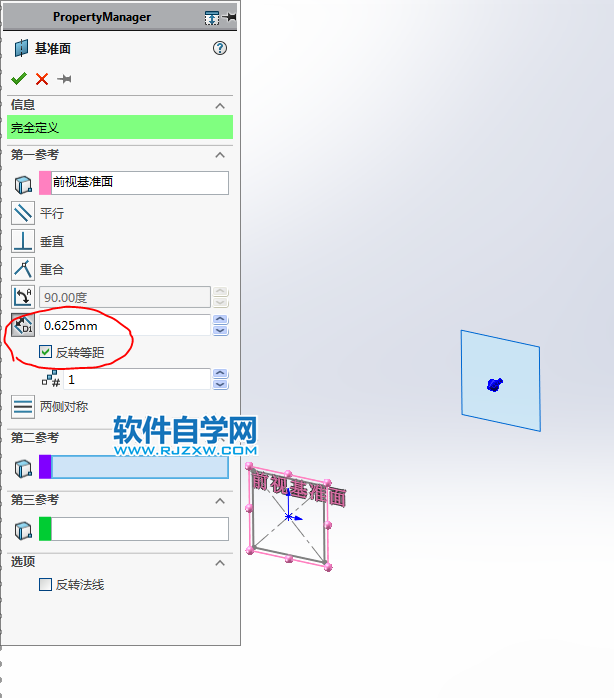

2.【基准面】距离前视基准面：0.625 ，反转等距。

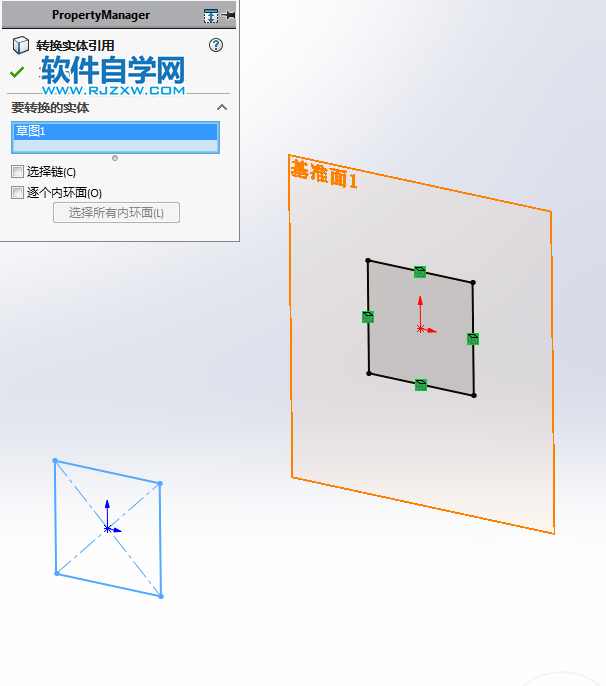

3.在【基准面1】上草绘，【转换实体引用】草图1 。

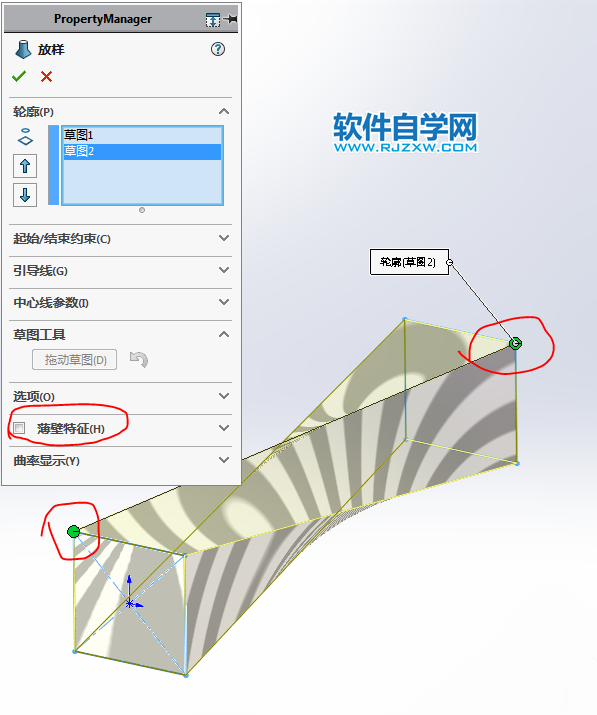

4.【放样】。（也可以使用薄壁特征，但体积不一样）

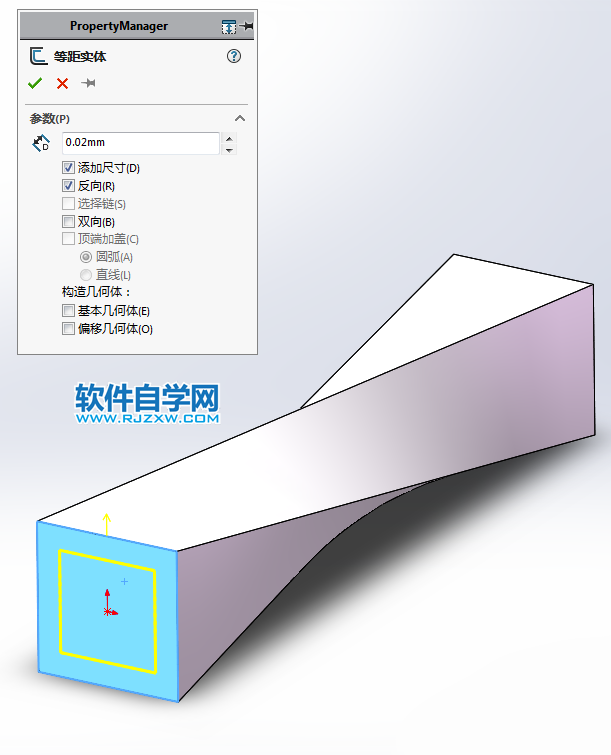

5.在左侧面上草绘，【等距实体】0.02 。

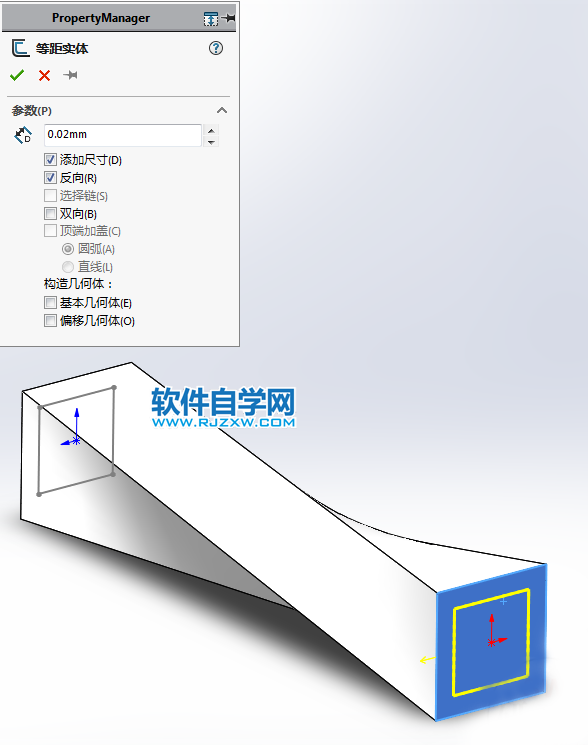

6.在右侧面上草绘，【等距实体】0.02 。

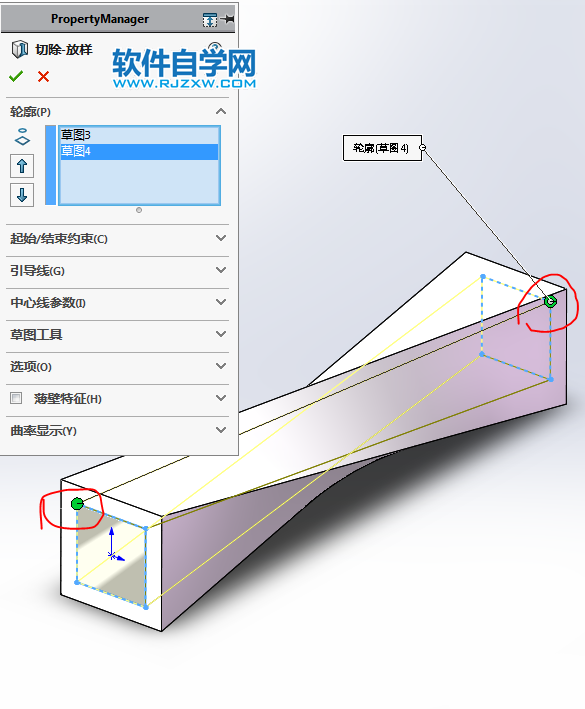

7.【放样切除】。

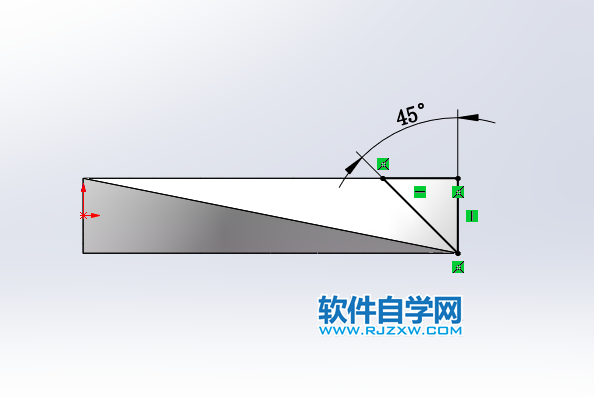

8.在【右视基准面】画草图。

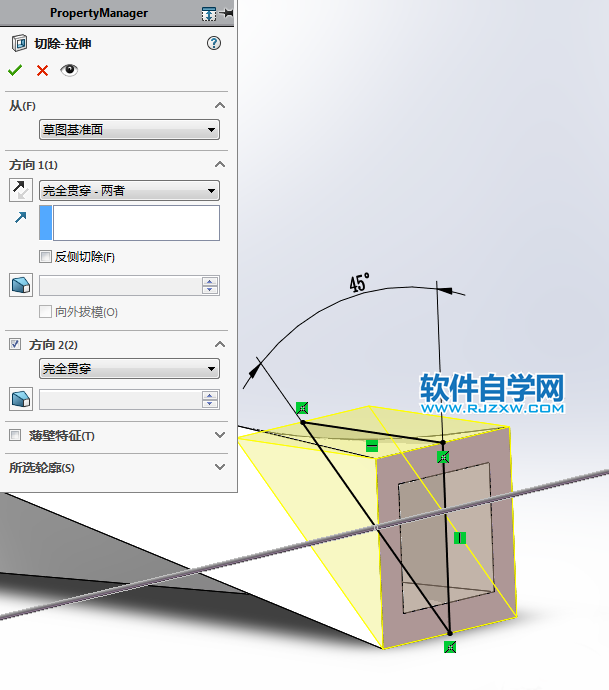

9.【拉伸切除】完全贯穿两者。

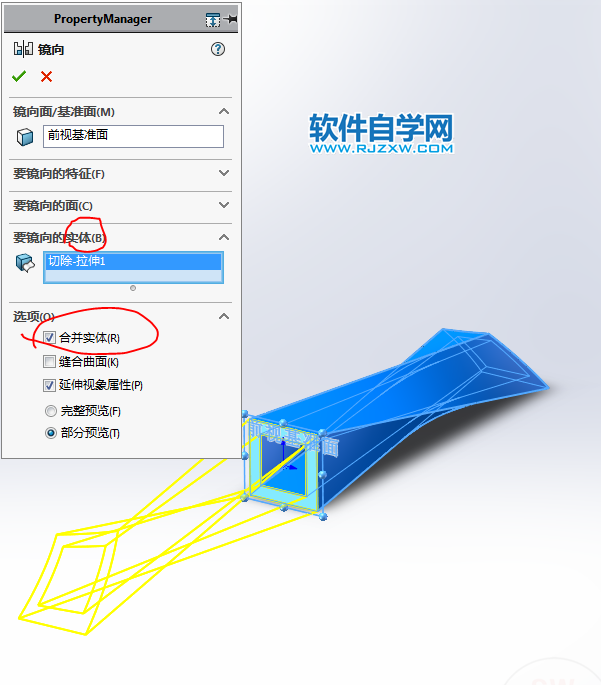

10.【镜像】实体，勾选：合并结果。

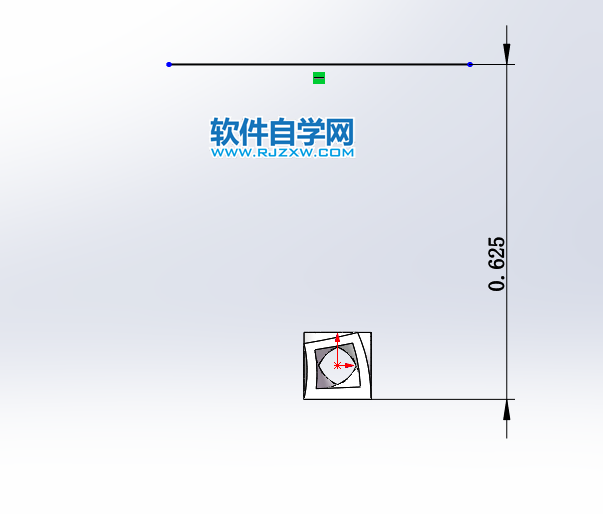

11.在【前视基准面】画一个直线。

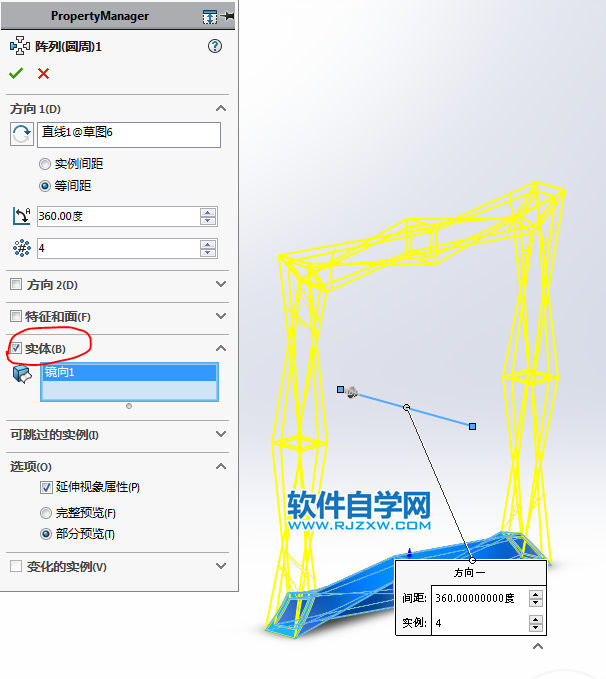

12.【圆周阵列】实体：4个 。

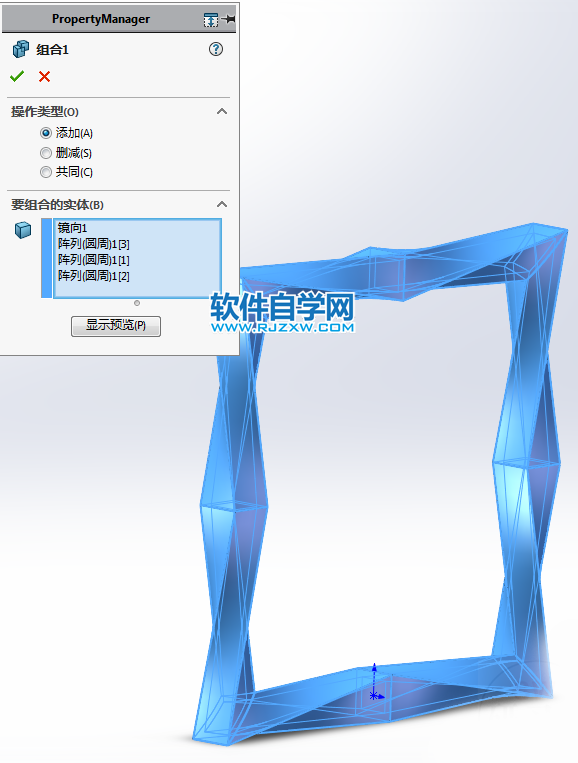

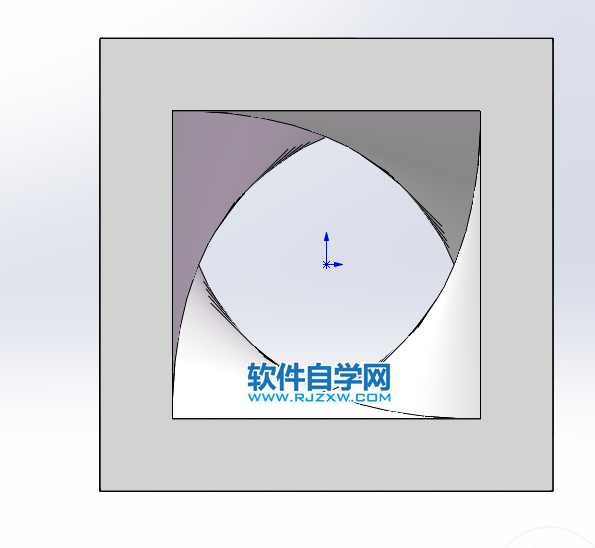

13.【组合】。

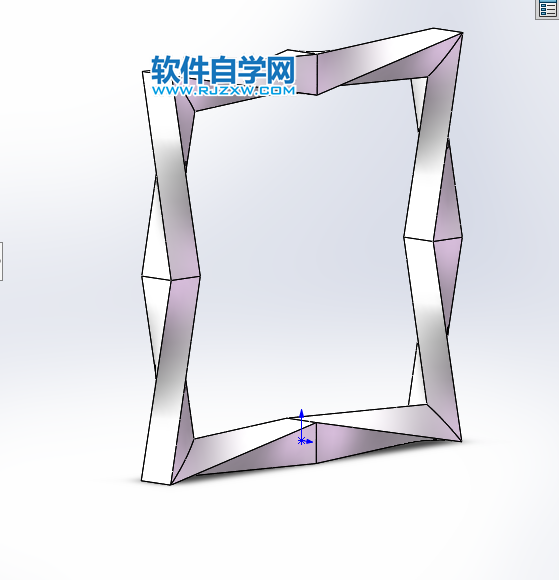

14.完成。
