solidworks变形-曲线到曲线选项

曲线到曲线 变形是变形复杂形状的精确方法，可以从初始曲线过渡到目标曲线。 初始和目标曲线可以是面、曲面的边线和剖面曲线或自由的草图曲线。 要打开具有曲线到曲线选项的变形 PropertyManager：1.单击特征工具栏上的变形 TOOL_DEFORM_FEATURES.GIF，或单击插入 > 特征 > 变形。2.在 PropertyManager 中的变形类型下，请选择曲线到曲线。范例：变形 - 曲线到曲线 范例：变形 - 使用多组曲线和边线的曲线到曲线 3.如果目标曲线为面或曲面边线，您可以使用位置连续（尖锐过渡）或相切（平稳过渡）来匹配变形模型的初始边线。

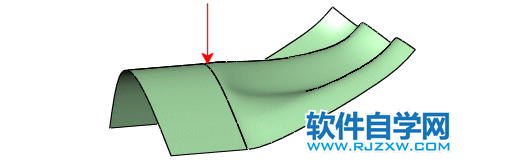

位置连续性变形示例

4.连接边界处的位置连续可产生尖锐边线。 在形状选项下选择匹配作为形状选项。

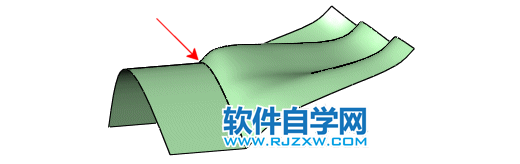

切线连续性变形示例

5.连接边界处的相切连续可产生平滑过渡。 在曲面相切下选择曲面相切作为形状选项。
