solidworks旋转特征

旋转通过绕中心线旋转一个或多个轮廓来添加或移除材料。您可以生成凸台/基体、旋转切除或旋转曲面。旋转特征可以是实体、薄壁特征或曲面。 一、欲使用以下准则生成旋转特征：1、实体旋转特征的草图可以包含多个相交轮廓。 您可使用 已选择轮廓 指针（您在 PropertyManager 中单击 已选择轮廓 时可用）选择一个或多个相交或非相交草图生成旋转。

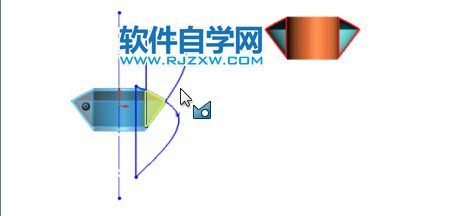

选择顶部区域（轮廓）

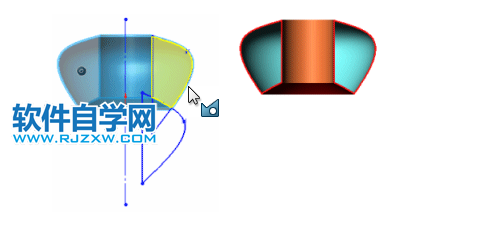

选择底部和中部区域（轮廓）

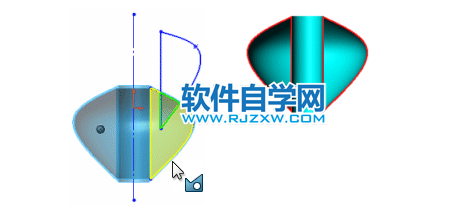

选择中部区域（轮廓）

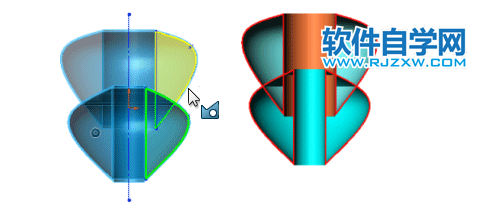

选择所有区域（轮廓）

2、薄壁或曲面旋转特征的草图可包含多个开环的或闭环的相交轮廓。

3、轮廓草图必须是 2D 草图；不为轮廓支持 3D 草图。 旋转轴可以是 3D 草图。4、轮廓不能与中心线交叉。 如果草图包含一条以上中心线，请选择您想要用作旋转轴的中心线。 仅对于旋转曲面和旋转薄壁特征而言，草图不能位于中心线上。5、您可以生成多个半径或直径尺寸，而不用每次都选择中心线。6、当您在中心线内为旋转特征标注尺寸时，您将生成旋转特征的半径尺寸。 当您穿越中心线标注尺寸时，您生成旋转特征的直径尺寸。7、您必须重建模型才可显示半径或直径尺寸符号。以上就是solidworks旋转特征，希望大家喜欢，请继续关注好吧啦网。
