solidworks创建包覆特征

下面给大家介绍的是solidworks创建包覆特征，具体操作步骤如下：

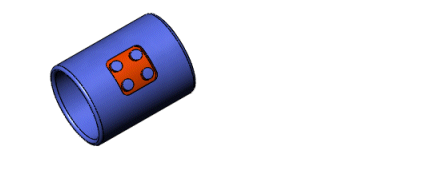

您可在两个方法之间选择以创建包覆特征。1、分析方法将草图包覆至平面或非平面。 您可从圆柱、圆锥或拉伸的模型生成一平面。 您也可选择一平面轮廓来添加多个闭合的样条曲线草图。

2、草图基准面必须与面相切，从而使面法向和草图法向在最近点并行。3、样条曲面则可以在任何面类型上包覆草图。 该方法的限制是无法沿模型进行包覆。

4、两种方法均支持草图重用。一、要使用分析方法创建包覆特征：

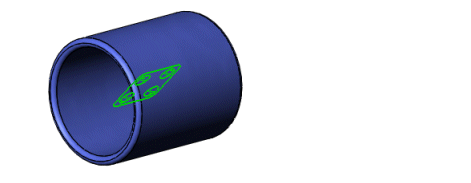

1、在 FeatureManager 设计树中选取您想包覆的草图。 包覆的草图只可包含多个闭合轮廓。您不能从包含有任何开放性轮廓的草图生成包覆特征。

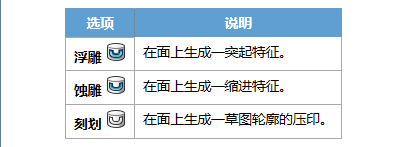

（1）、单击特征工具栏上的包覆，或单击插入 > 特征 > 包覆。（2）、在 PropertyManager 中的包覆类型下：选择一选项：

（3）、在包覆方法下，选择分析。

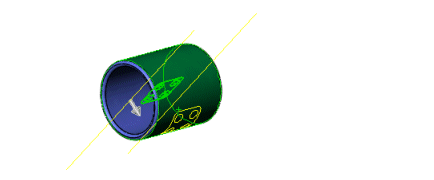

（4）、在图形区域的包覆参数下，为 包覆草图的面 选择非平面。

（5）、为厚度 设定一数值。

（6）、如果必要选择反向。

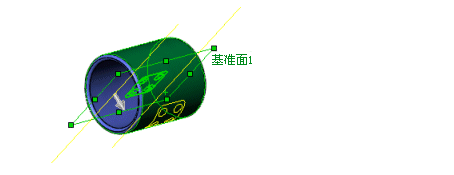

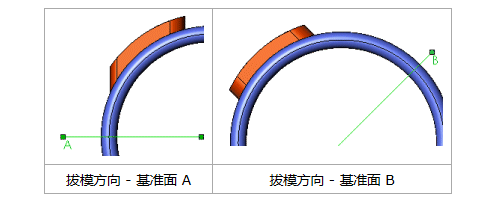

（7）、如果您选择 浮雕 或 蚀雕，您可以选择直线、线性边线或平面来设置 拔模方向。 对于直线或线性边线，拔模方向是选定实体的方向。 对于基准面，拔模方向与基准面正交。

（8）、要包覆与草图基准面正交的草图，将拔模方向保留为空。

（9）、单击确定。
