钣金法兰零件SolidWorks练习题画法
浏览：69日期：2023-11-16 11:23:19
下面给大家介绍的是钣金法兰零件SolidWorks练习题画法，具体操作步骤如下： 1.在【前视基准面】画草图。
2.【基体法兰】厚度：1.5 。
3.【边线法兰】给定深度：30 。
4.【断开边角】半径：10 。
5.【简单直孔】直径：6.5 ，把圆重合到圆角的圆心。

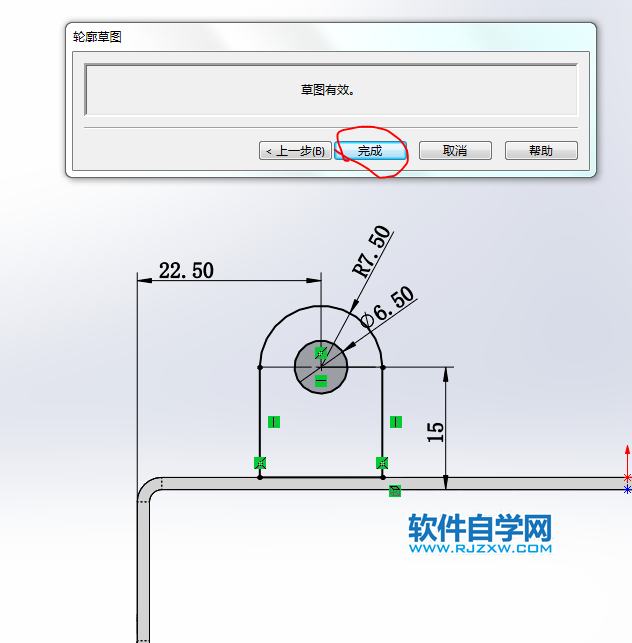

6.【边线法兰】编辑法兰轮廓。
9.【镜像】孔、边线法兰 。

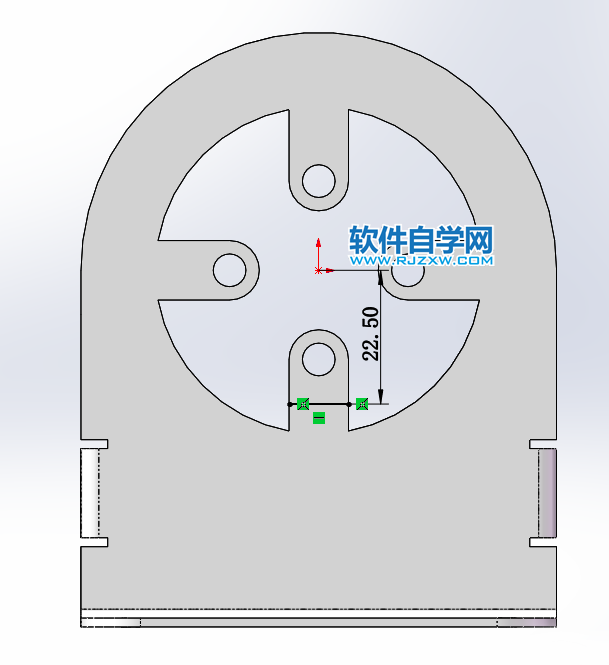

10.在钣金面上画草图。
11、【基体法兰】。
12.【圆周阵列】4个。
13.还是在钣金上画直线。
14.【转折】固定面：黑色圆点所在面；给定深度：10 ；尺寸位置：总尺寸；转折位置：材料在内 。
15.再画三个【转折】。（转折不能阵列）
16.【角撑板】位置：两个绿色面；距离：10 ；轮廓尺寸：10—10 ；缩进宽度：7.5 ；厚度：1.5 ；拔模角度：20度。
17.【线性阵列】间距：30 ，数量：3个。
18.【展平】。
19.完成。
以上就是钣金法兰零件SolidWorks练习题画法，希望大家喜欢，请继续关注好吧啦网。
