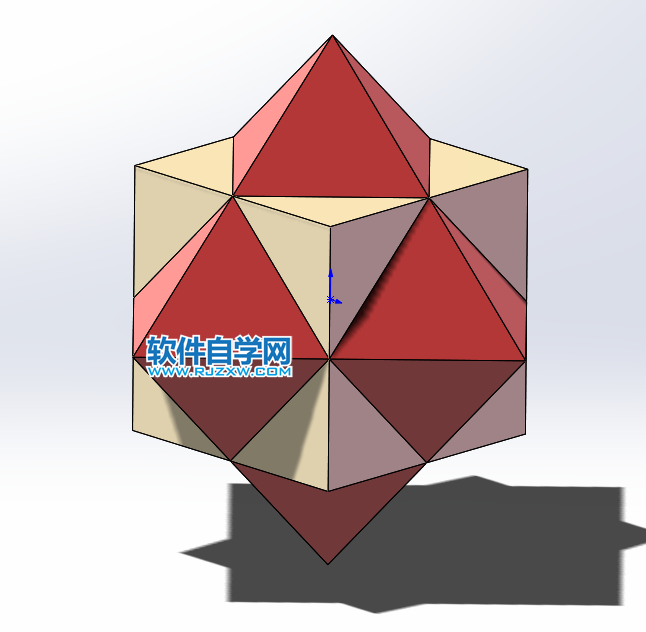

用SolidWorks画两个交叉几何体的两种方法

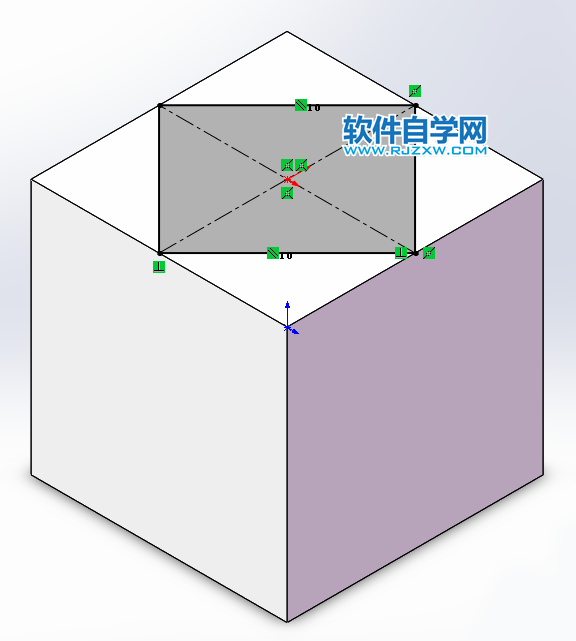

下面给大家介绍的是用SolidWorks画两个交叉几何体的两种方法，具体操作步骤如下： 用SolidWorks画两个交叉几何体的画法一：1.【上视基准面】画中心矩形，添加相等几何关系。（长度用2和20都行）2.【拉伸凸台】给定深度：20 。（点击尺寸也行）3.在立方体顶面画：三点中心矩形，添加中点几何关系。（这是放样的轮廓）4.画3D草图，先画一根竖线，沿Y轴约束 ；再画4个斜线。5.五根蓝色直线添加：相等几何关系。6.在顶端画一个草图：【点】。（这是放样的轮廓）7.【放样】去掉：合并结果。8.【移动/复制实体】复制：3个，旋转点：原点，X轴：90度 。9.【移动/复制实体】复制：3个，旋转点：原点，Z轴：90度 。10.【组合】。11.测量体积：12000 。

以上就是用SolidWorks画两个交叉几何体的两种方法，希望大家喜欢，请继续关注好吧啦网。
