SolidWorks画两根管用螺栓和螺母
浏览：82日期：2023-11-16 11:28:35
下面给大家介绍的是SolidWorks画两根管用螺栓和螺母的方法，具体操作步骤如下： 1.在【前视基准面】画圆。
2.【拉伸凸台】两侧对称：150 ，薄壁特征：1，向内 。
3.在【右视基准面】画圆，添加相切。
4.【拉伸凸台】两侧对称：150 ，去掉：合并结果；薄壁特征：1，向内 。
5.【前视基准面】草绘，【转换实体引用】圆边线，剪裁 。
6.【曲面拉伸】等距：7.5 ，给定深度：15 。
7.在【右视基准面】草绘图形，【转换实体引用】然后剪裁。
8.【曲面拉伸】等距：7.5 ，给定深度：15 。
9.隐藏圆管，或两个孤立曲面。

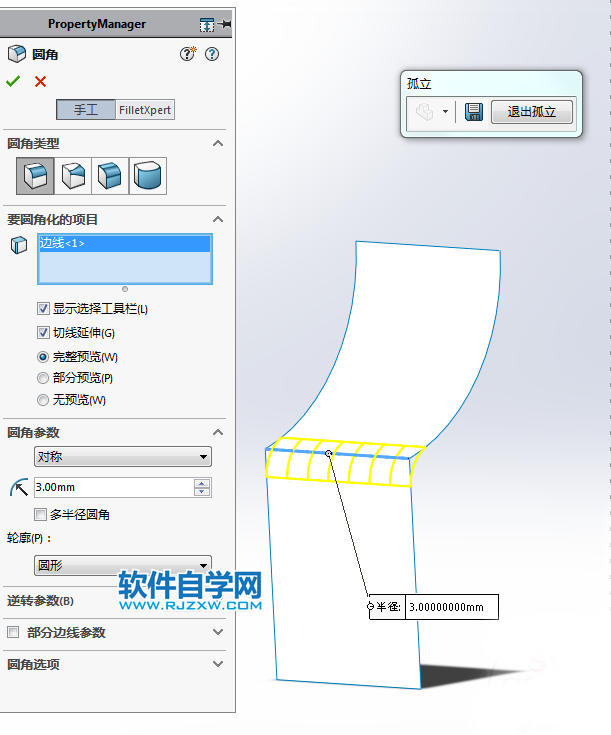

10.【圆角】半径：3 。
2.【拉伸凸台】两侧对称：150 ，薄壁特征：1，向内 。3.在【右视基准面】画圆，添加相切。4.【拉伸凸台】两侧对称：150 ，去掉：合并结果；薄壁特征：1，向内 。5.【前视基准面】草绘，【转换实体引用】圆边线，剪裁 。6.【曲面拉伸】等距：7.5 ，给定深度：15 。7.在【右视基准面】草绘图形，【转换实体引用】然后剪裁。8.【曲面拉伸】等距：7.5 ，给定深度：15 。9.隐藏圆管，或两个孤立曲面。10.【圆角】半径：3 。
以上就是SolidWorks画两根管用螺栓和螺母，希望大家喜欢，请继续关注好吧啦网。
