易拉罐拉环钣金零件怎么用SolidWorks画
浏览:97日期:2023-11-17 11:37:16
下面给大家介绍的是易拉罐拉环钣金零件怎么用SolidWorks画的方法,具体操作步骤如下:

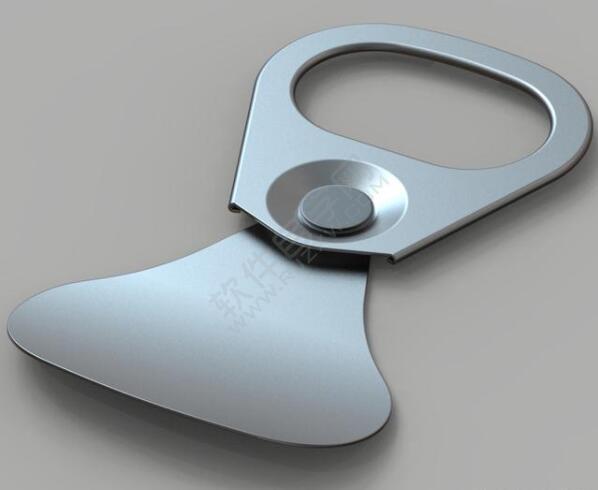

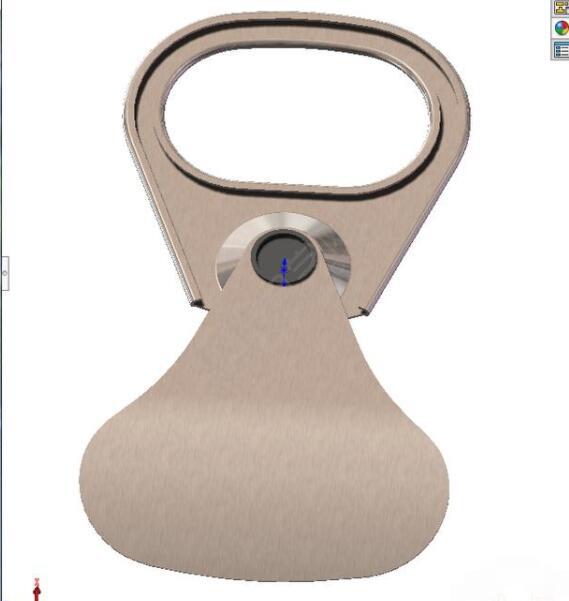

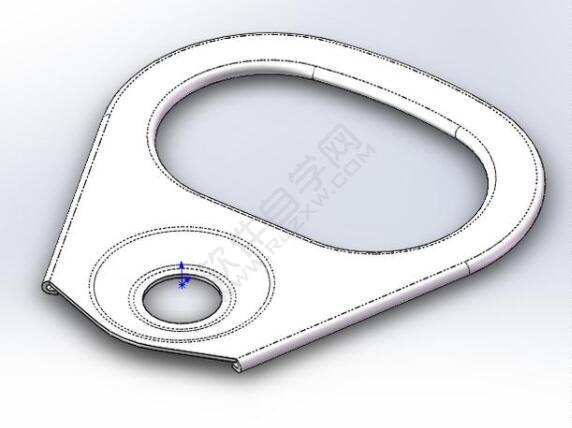

效果图:

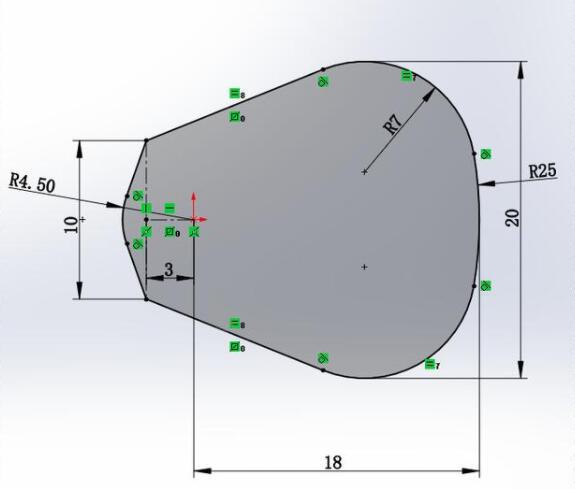

1、打开Solidworks软件,在上视基准面上绘制草图。
2、然后创建基体法兰。效果如下:

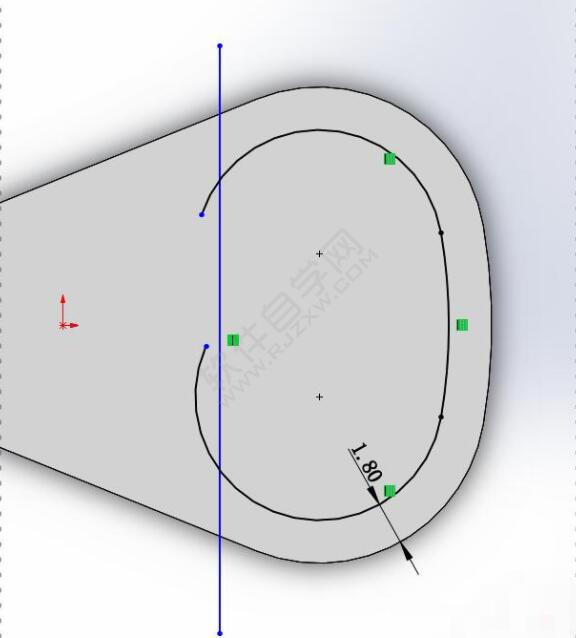

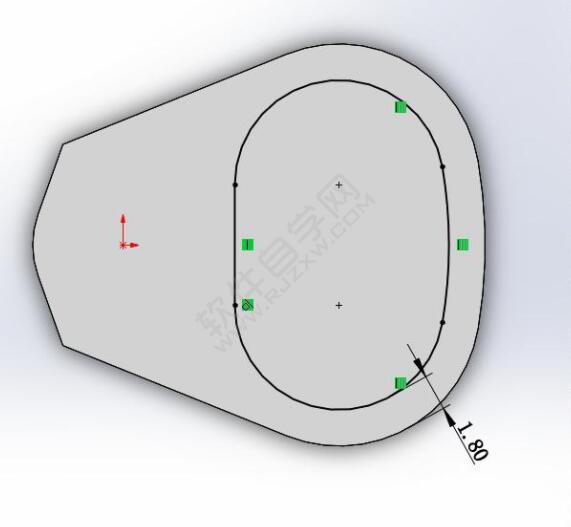

3、然后在上视基准面上,绘制下面的草图出来。
4、然后再修改一下草图。

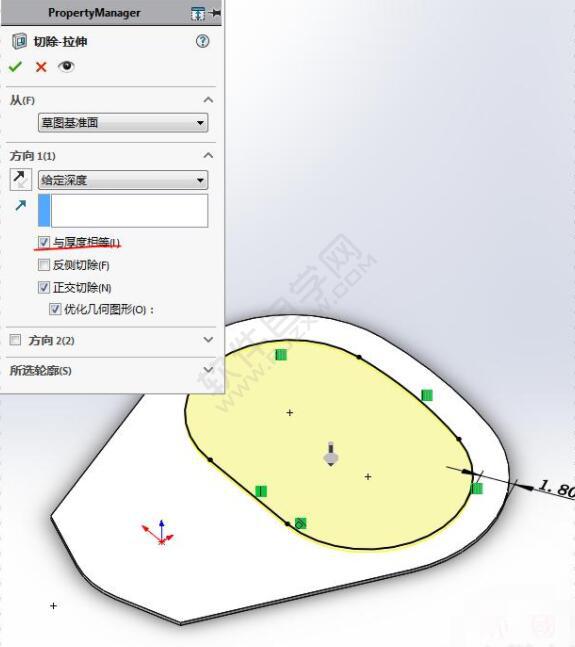

5、然后设置拉伸切除。效果如下:

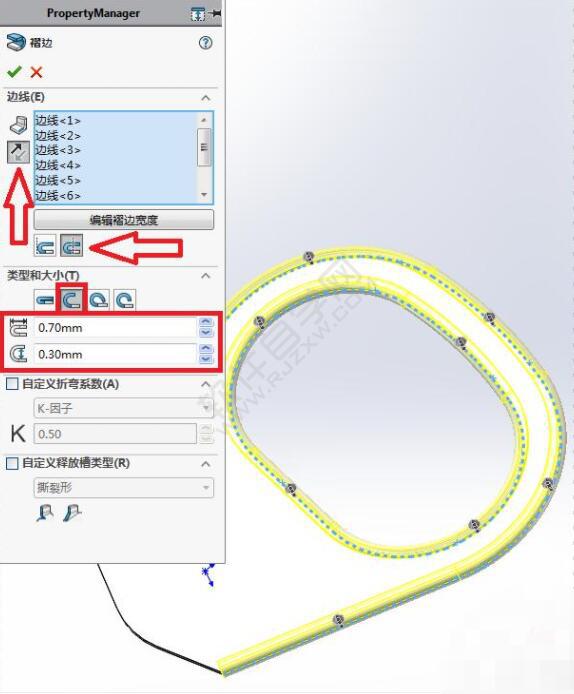

6、选择钣金的边,设置褶边。参数如下:

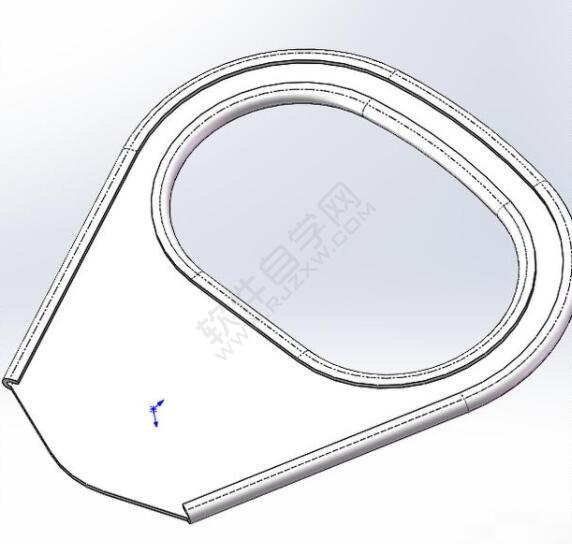

7、效果如下:

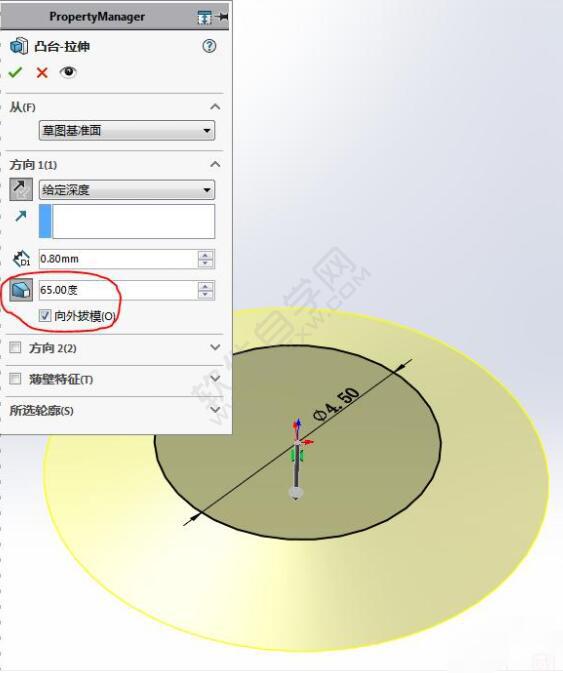

8、绘制一个小圆4.5mm,拉抻设置向外拨模65度。

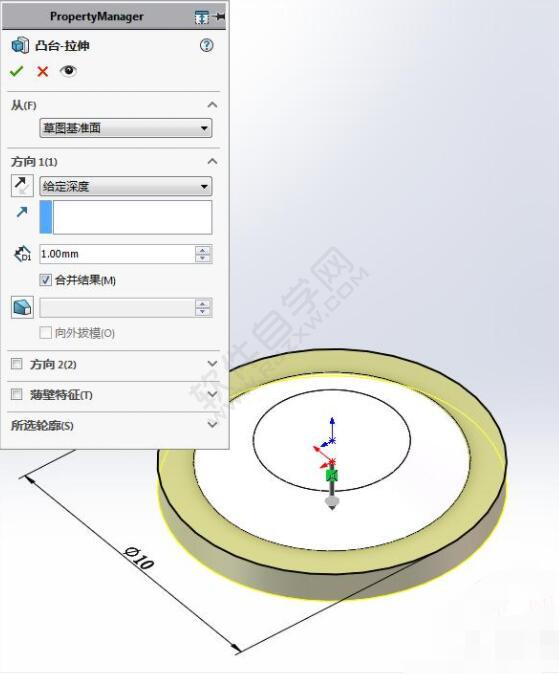

9、再绘制一个大圆,设置拉伸凸台,效果如下:

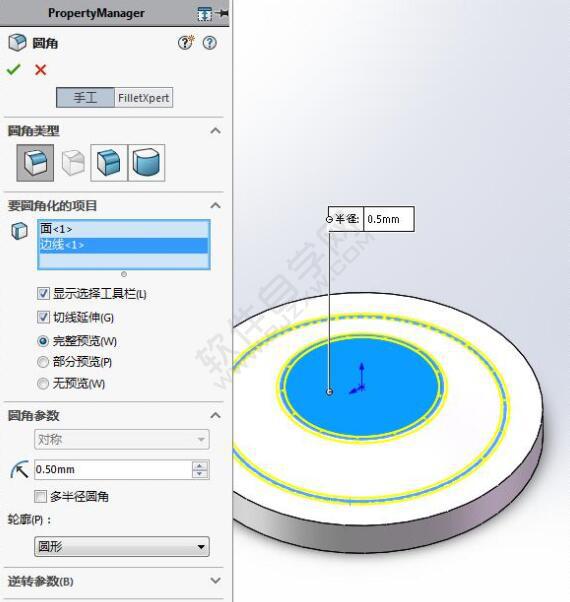

10、然后给边线进行倒圆角处理。

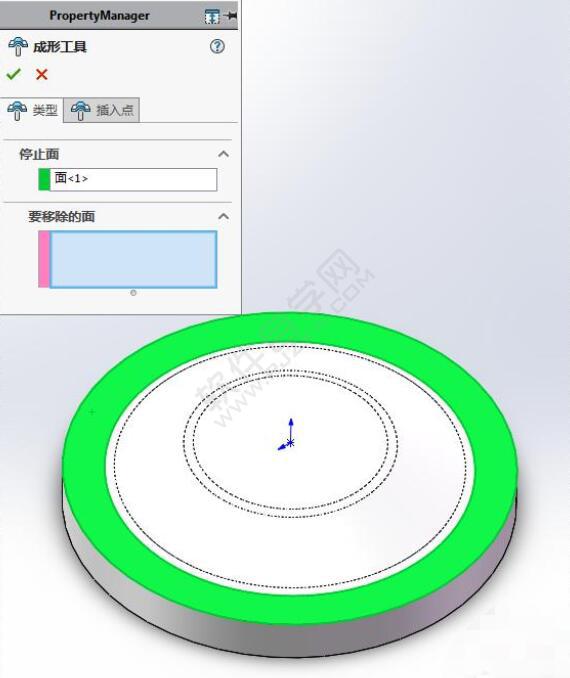

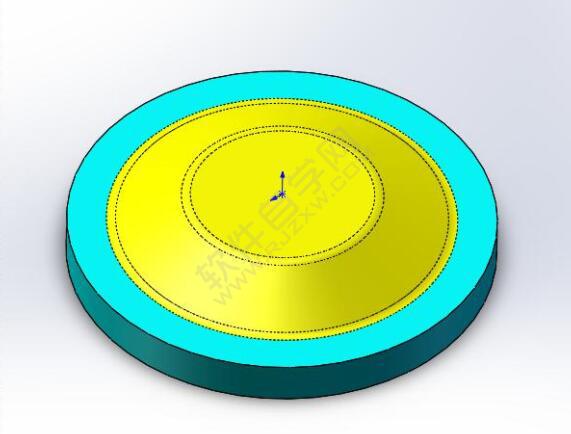

11、然后设置成成形工具。
12、效果如下:

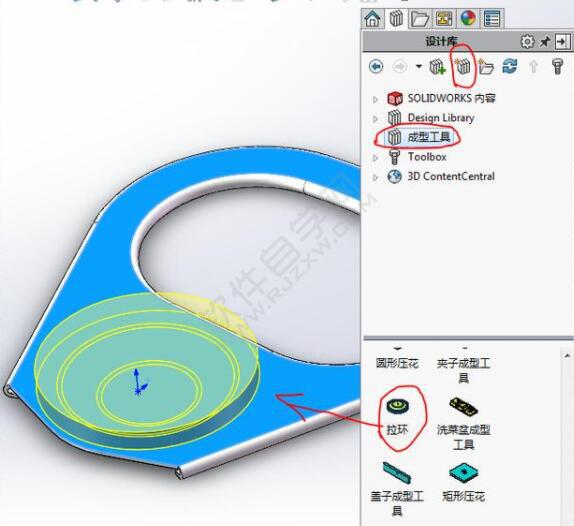

13、然后把成形工具插入到钣金面上。

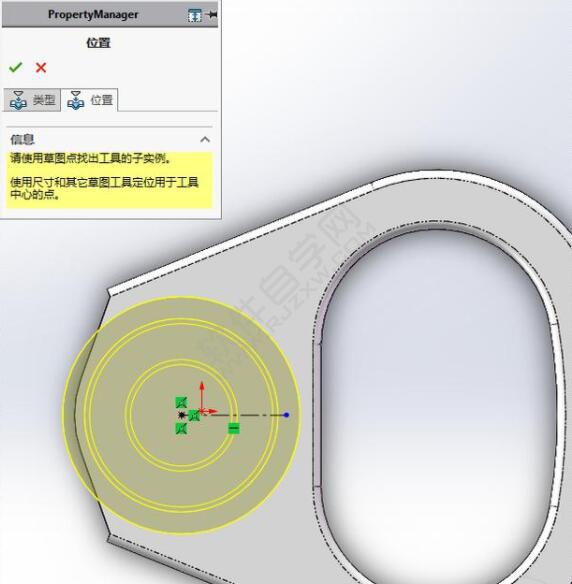

14、然后设置位置。

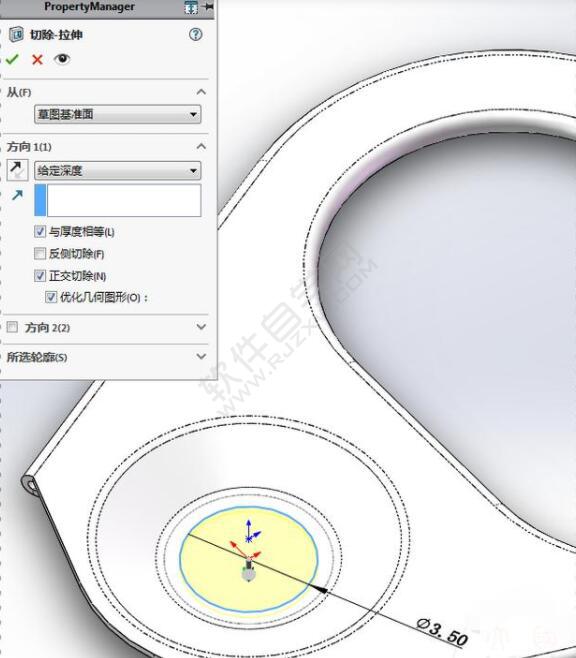

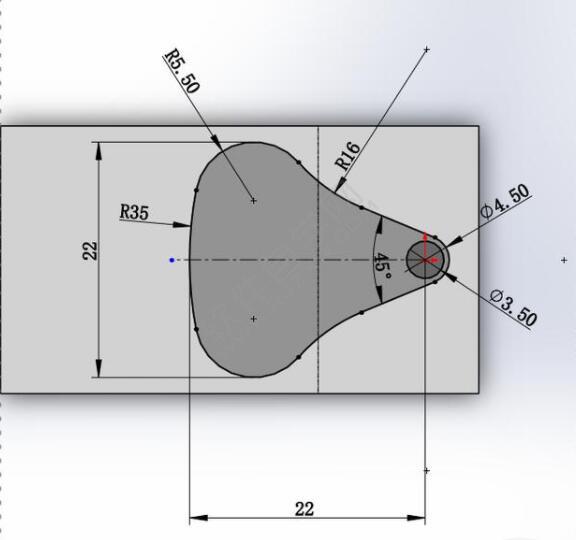

15、切除拉伸的大小。效果如下:

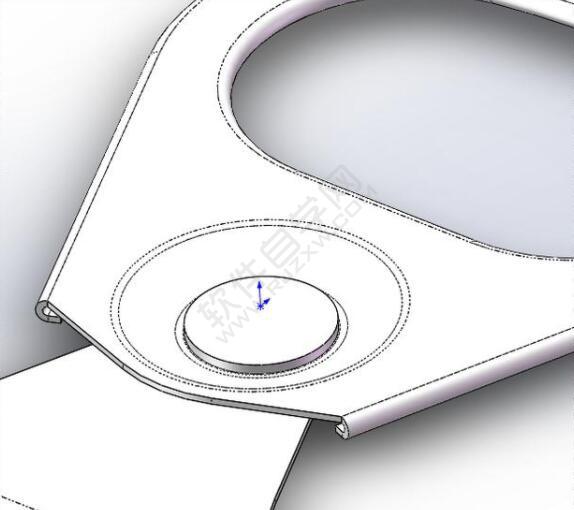

16、这样钣金压孔效果出来了。

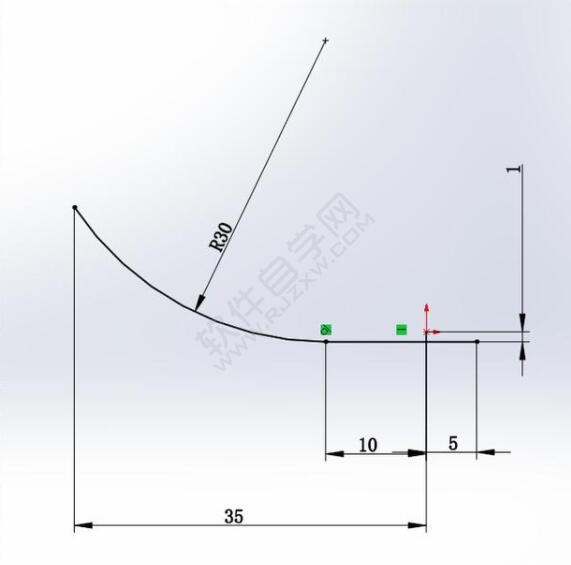

17、在前视基视图,绘制下面的曲线。

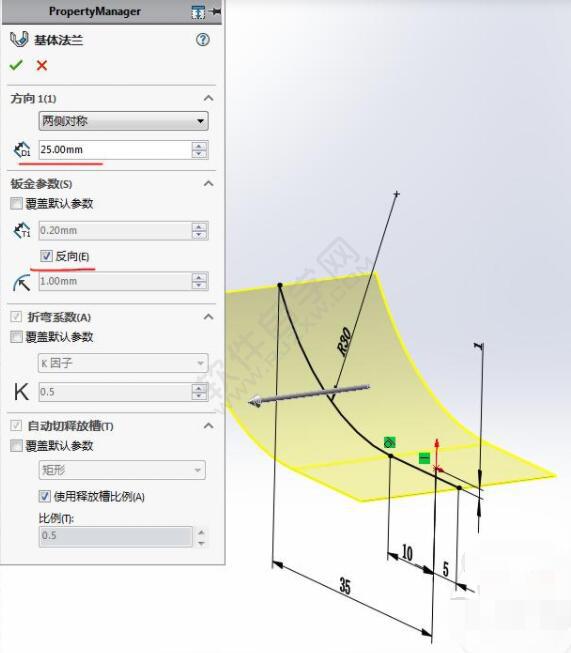

18、然后进行基体法兰设置,效果如下:

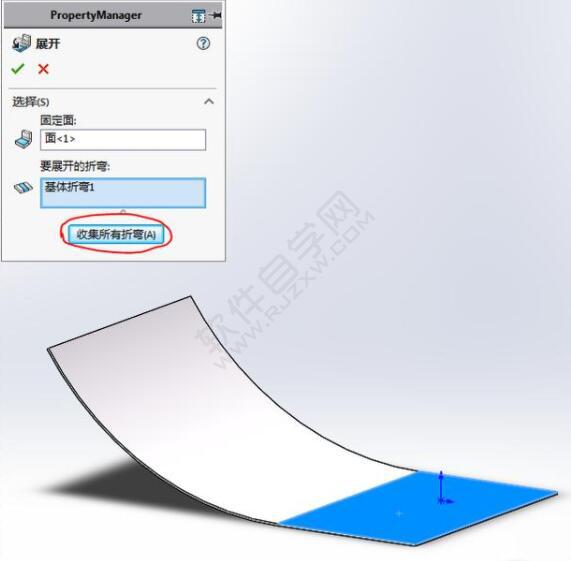

19、然后进行钣金展开。

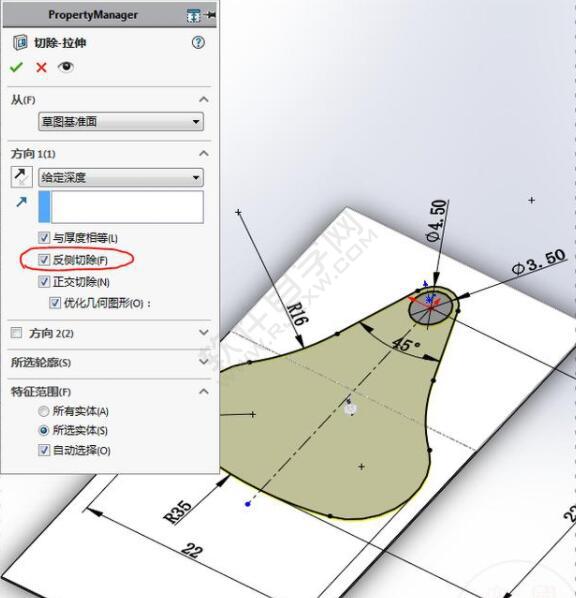

20、然后在上面,绘制草图。
21、然后进行拉伸切除,参数如下:

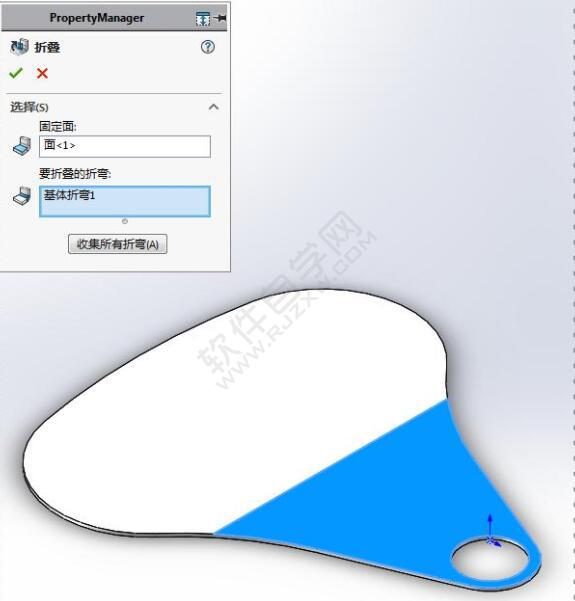

22、然后设置回折叠效果。

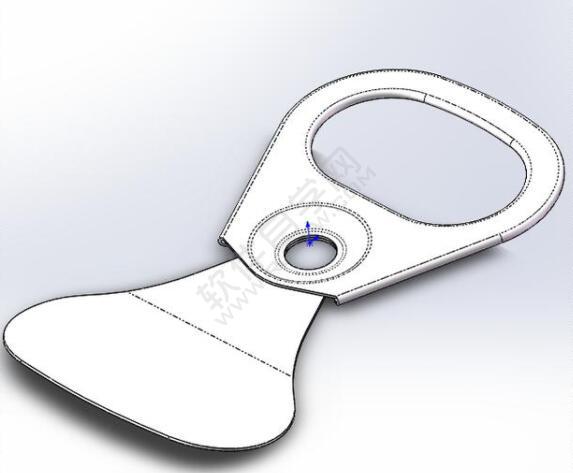

23、这样的大体产品设置出来了。

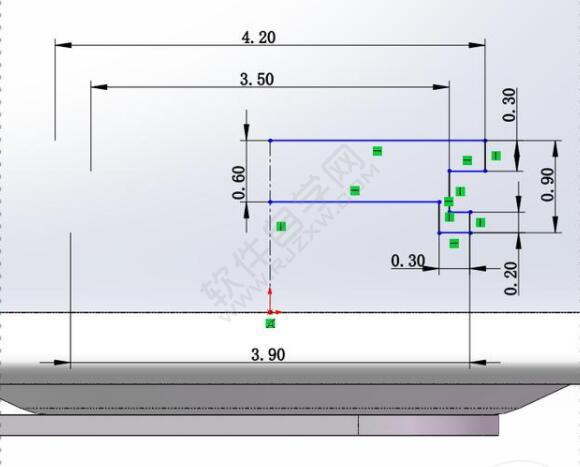

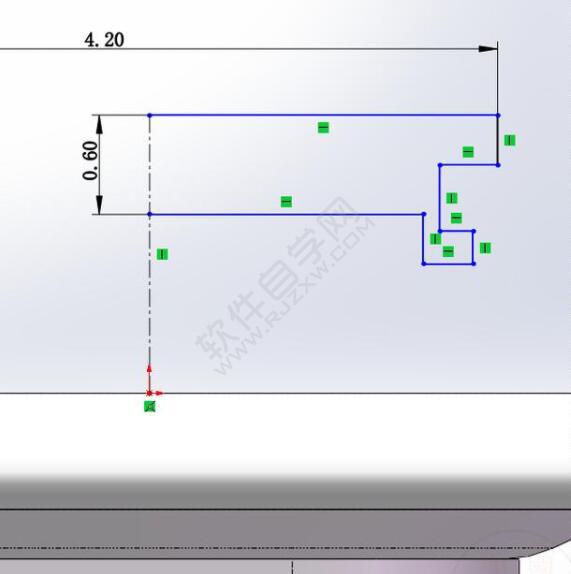

24、然后在右视基准面上,绘制下面的旋转草图。
25、然后进行尺寸约束标注。效果如下:

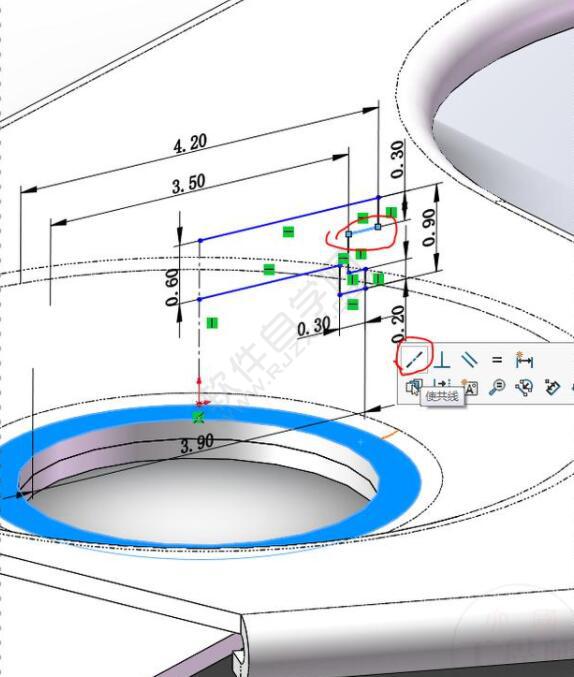

26、然后再进行设置约束。

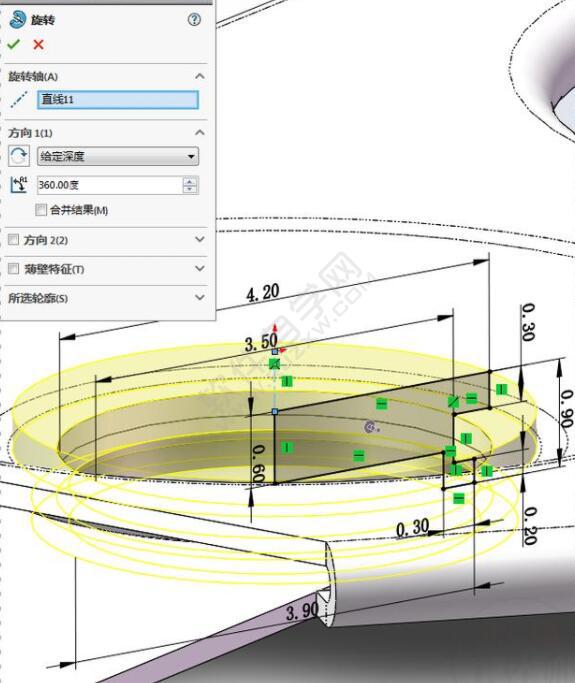

27、然后设置旋转特征,效果如下:
28、效果如下:
29、最后效果就完成了。
