六边形包裹的笔筒怎么用SolidWorks画

下面给大家介绍的是六边形包裹的笔筒怎么用SolidWorks画的方法，希望能帮助到大家，具体操作步骤如下：

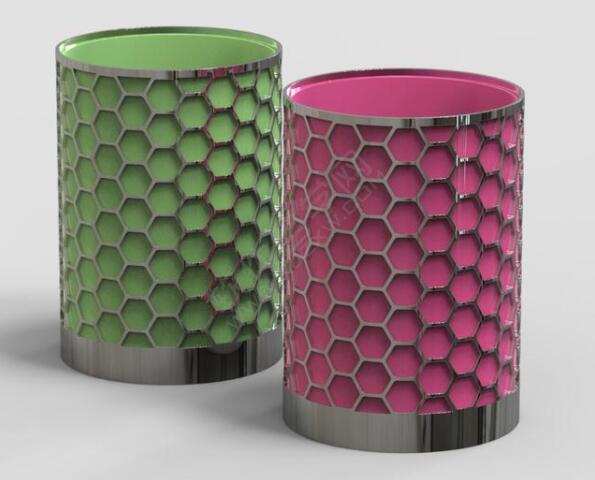

效果图：

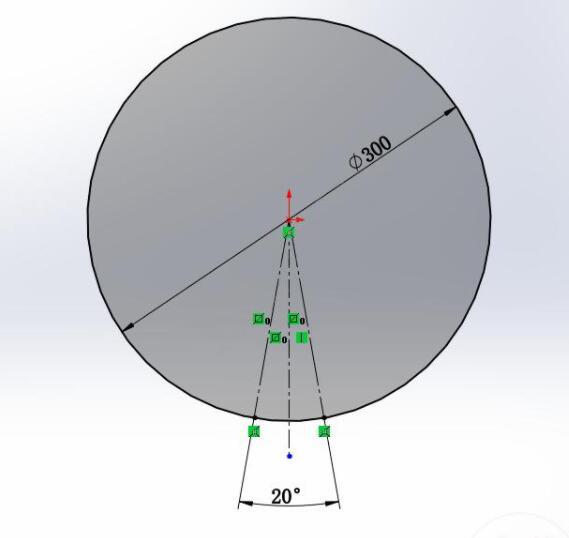

1、打开solidworks软件，进入上视基准面，绘制一个直径300mm的草图圆。

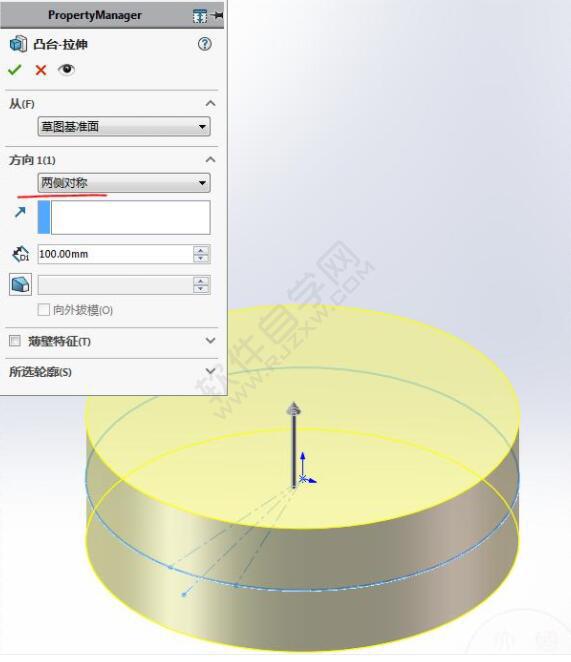

2、退出草图，设置凸台拉伸，设置两侧对称拉伸，高度为100mm。

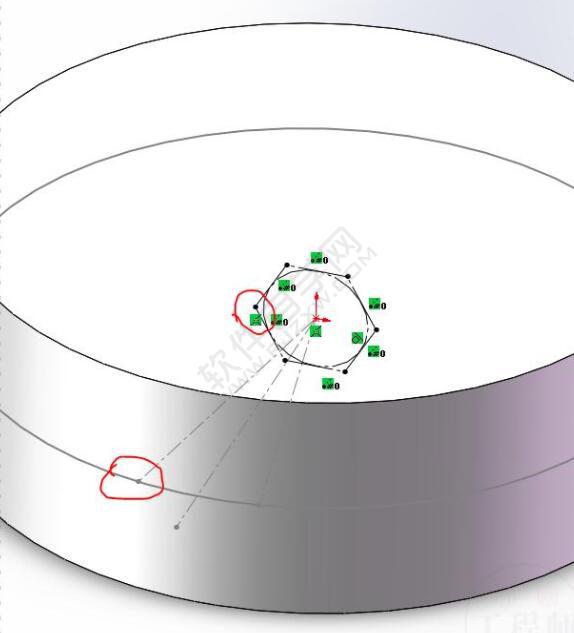

3、再一次进入前视基准面，绘制下面的六边形草图出来。

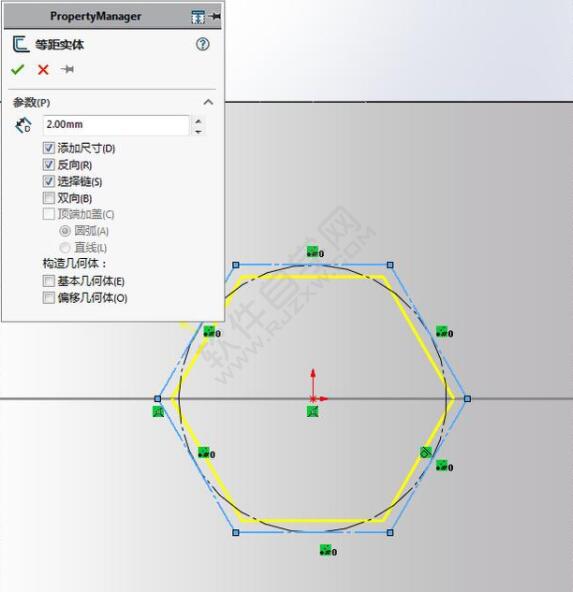

4、进入正视前视基准面，把六边形进行等距实体偏移2mm。

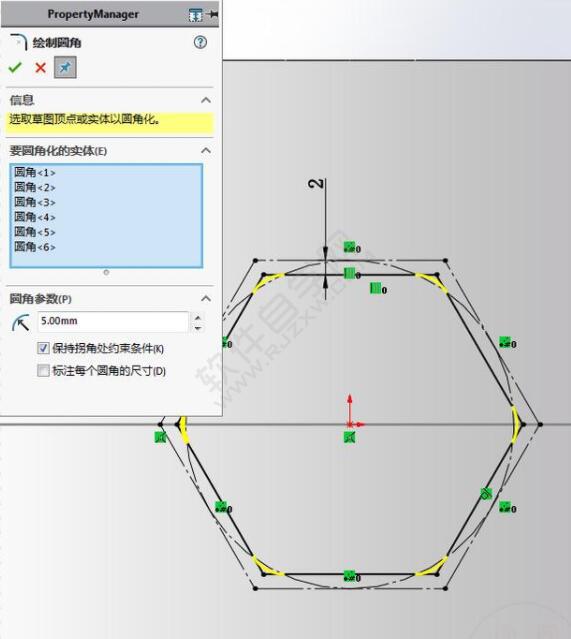

5、再使用绘制圆角工具，绘六边形进行倒圆角处理，圆径参数为5mm。

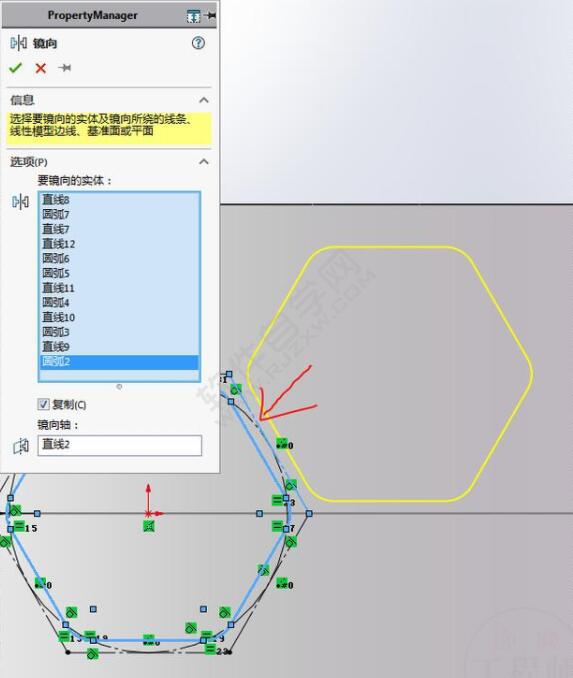

6、然后再使用镜向工具，把六边形进行镜向一份出来。

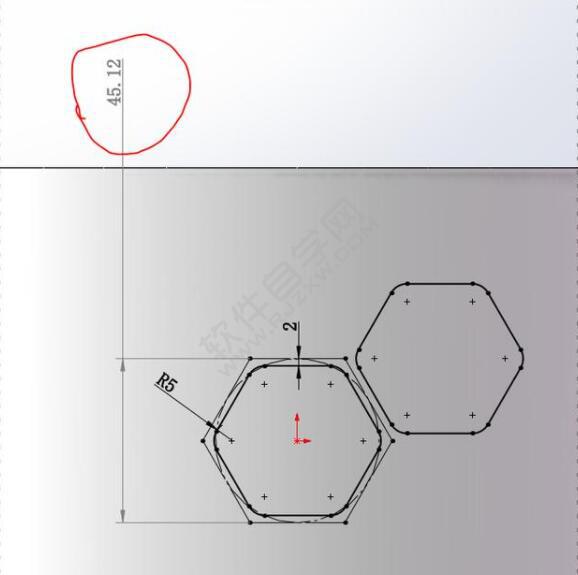

7、然后再把六边形进行一个尺寸标注约束，如下图：

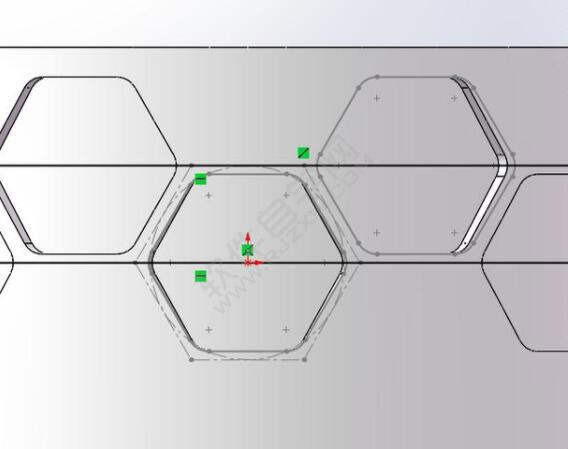

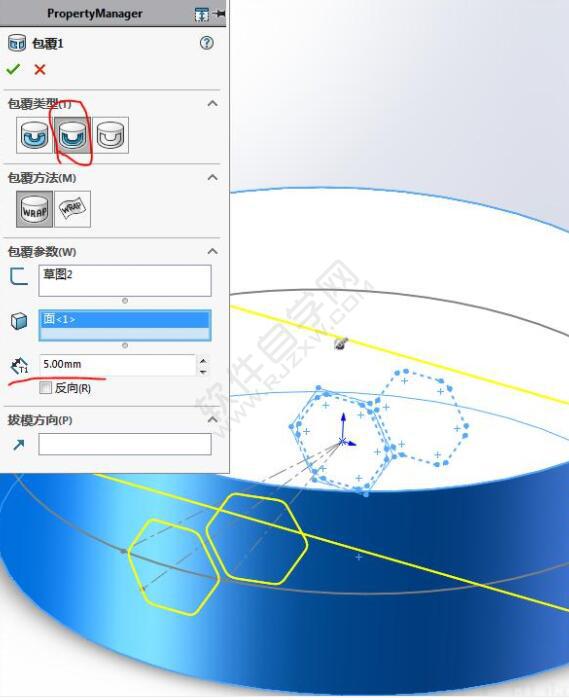

8、然后把草图进行包覆设置，到面，厚度为5mm.

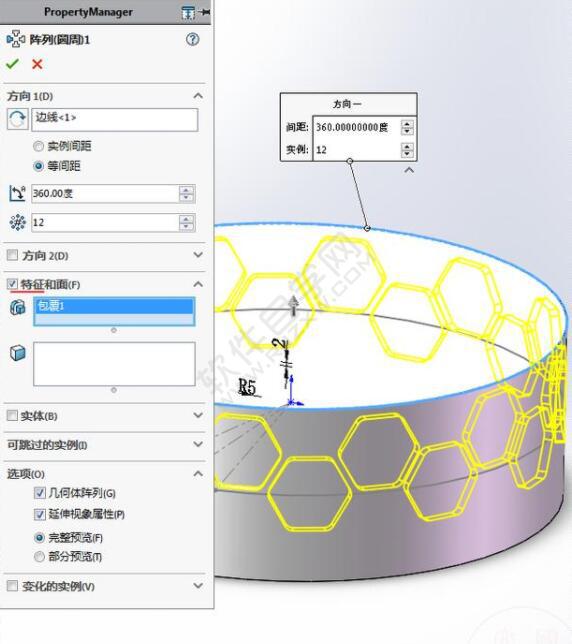

9、然后再进行圆周阵列。特征为包覆。数量为12个，角度为360度。

10、然后在前视基准面上，绘制一个矩形。

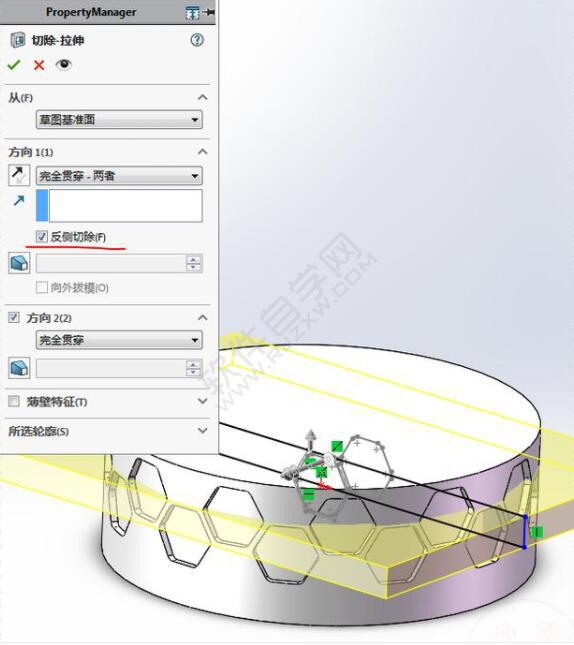

11、然后设置拉伸切除，方向为完全贯穿两者。反侧切除。

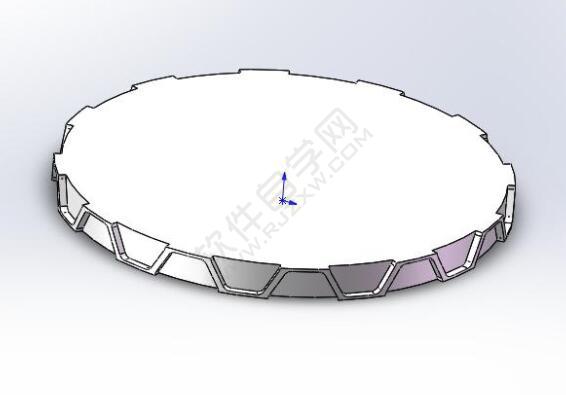

12、切除后的效果。

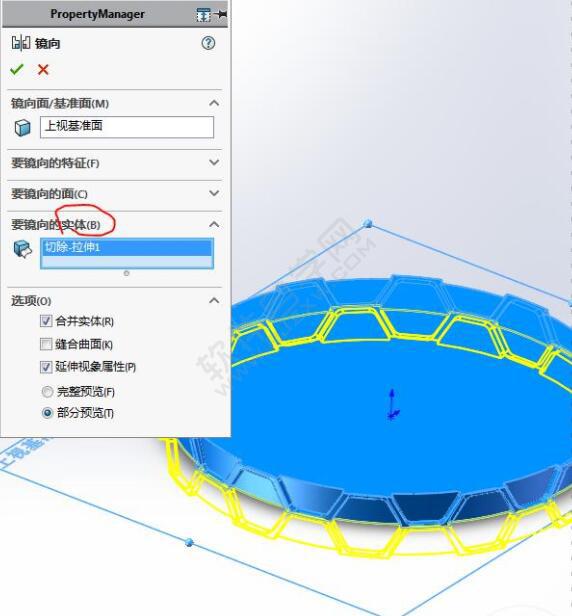

13、然后选择实体，进行镜向。

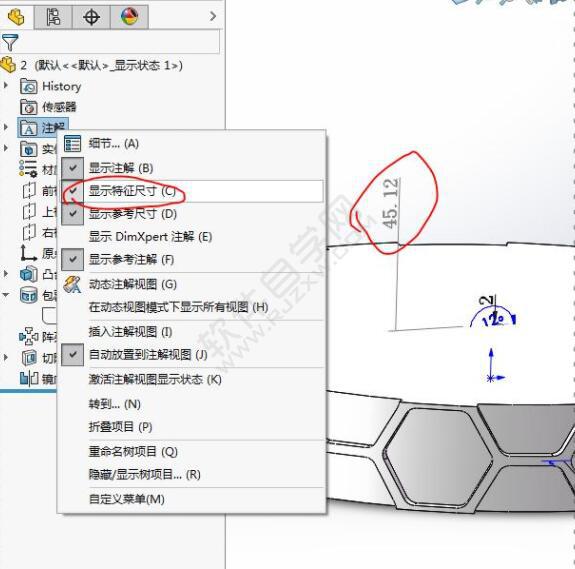

14、通过注解的选项，显示特征尺寸。查看是多少。

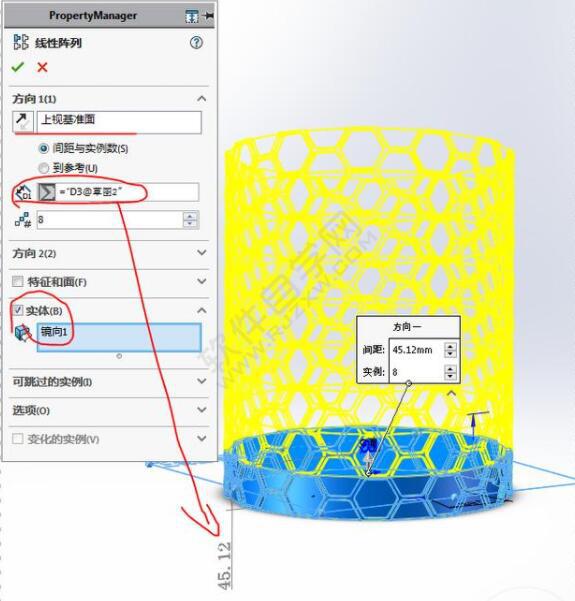

15、参数为草图的标注。数量为8个。效果如下：

16、然后再使用组合工具，把阵列好的特征组合成一个实体。

17、这是组合后的效果。

18、然后再实体的最底面，绘制一个小圆，进行相关的标注。

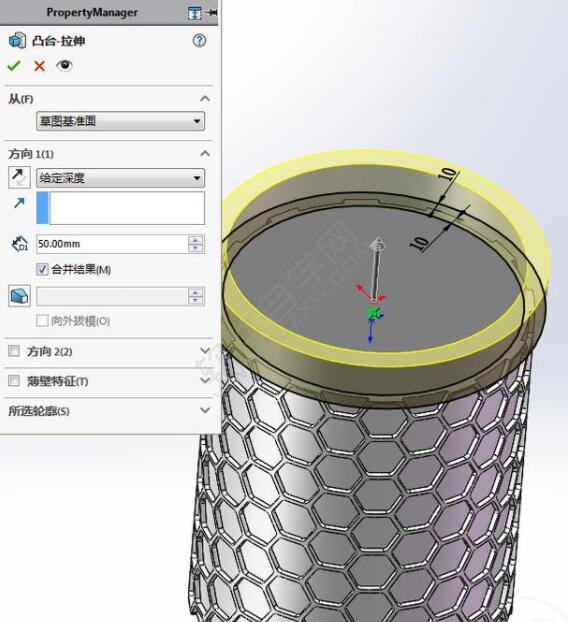

19、然后向上进行拉伸50mm，效果如下：

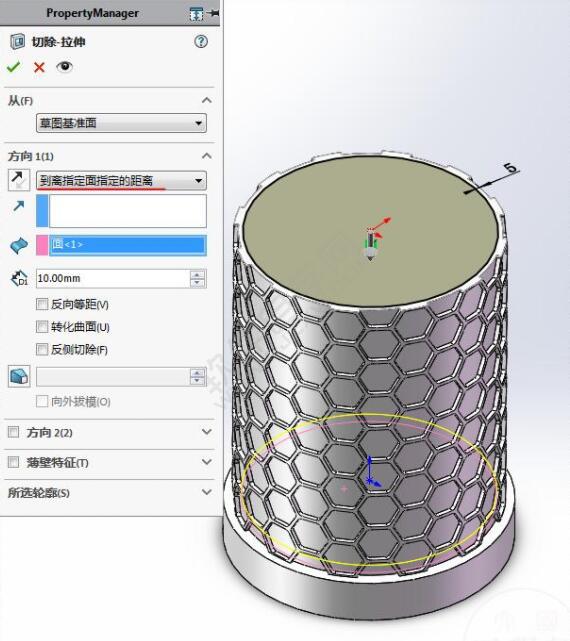

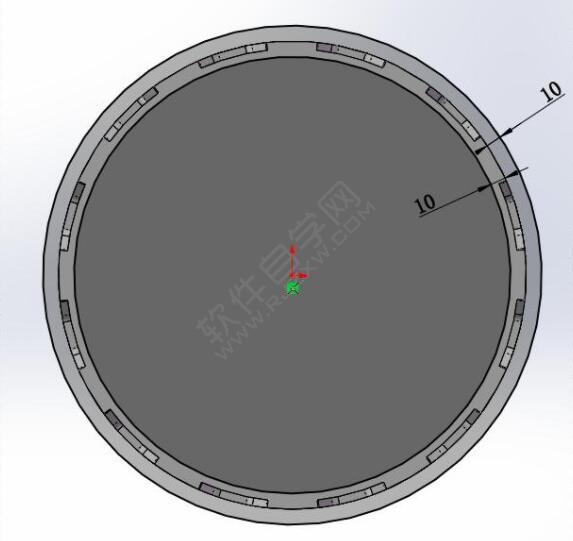

20、然后再实体的最上面，绘制一个小圆，进行拉伸切除。指到到面的离距为10mm.

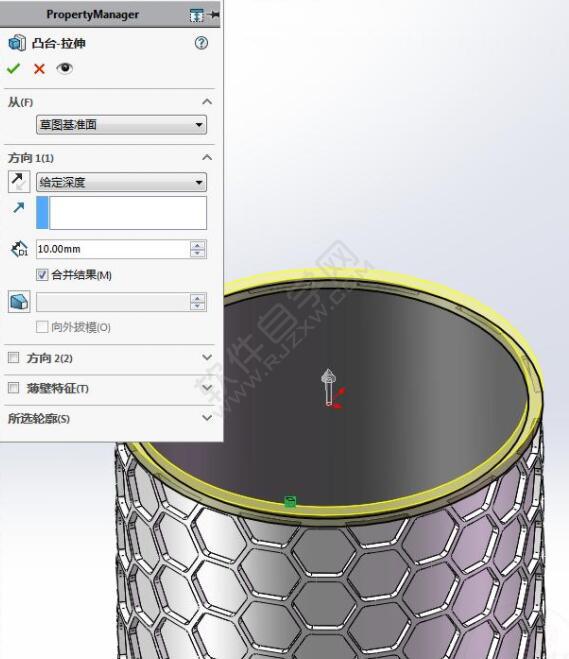

21、然后再绘制一个草图圆，向下拉伸为10mm。

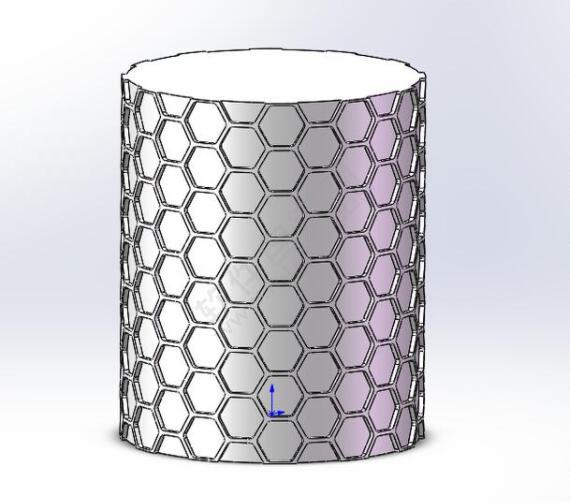

22、最后效果就出来了。
