怎么利用solidworks镜向实体画草图平面图

下面给大家介绍的是怎么利用solidworks镜向实体画草图平面图的方法，具体画法步骤如下：

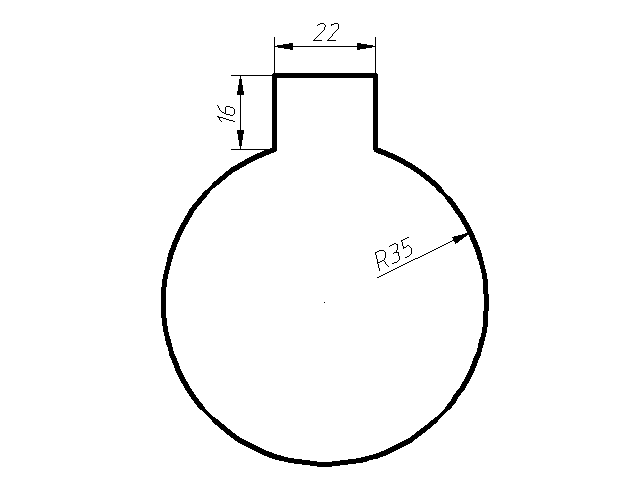

1、效果图如下：

2、点击直线工具，绘制一条中心线作为构造线出来，如下图所示：

3、点击圆工具，绘制一个半径为35mm的圆。效果如下：

4、再点击直线工具，绘制下面二条直线出来，效果如下：

5、点击镜向实体，要镜向的实体选择两条直线，镜向轴选择中心线。点击确定。

6、绘制好后，点击智能尺寸，进行标注并修改要的尺寸出来。

7、然后再使用剪裁实体，剪掉不要的部分，效果如下：

8、这样就完成了平面草图的绘制。
