SolidWorks怎么画箱包的卡扣

浏览:79日期:2023-11-19 08:55:11
下面给大家分享的是SolidWorks怎么画箱包的卡扣的方法,具体绘制方法步骤如下:

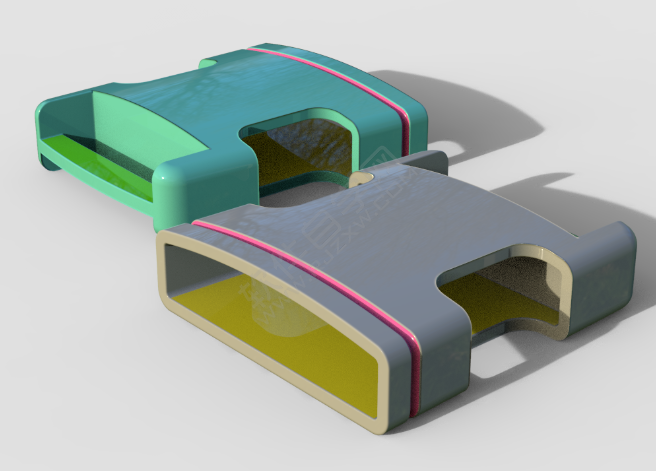

卡扣效果图:

SolidWorks怎么画箱包的卡扣

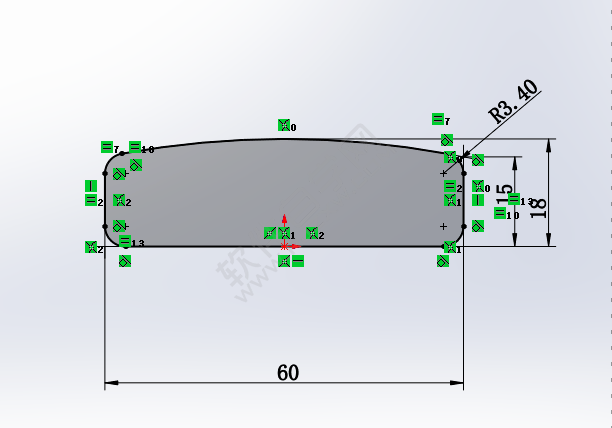

1、在【前视基准面】画草图。(标注尺寸18,按住Shift键选择上方圆弧)

SolidWorks怎么画箱包的卡扣

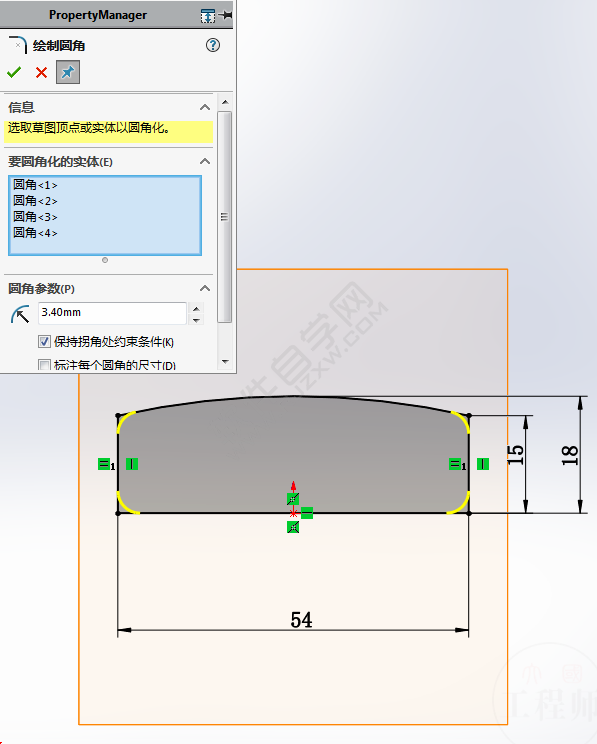

2、圆角,半径:3.4 。

SolidWorks怎么画箱包的卡扣

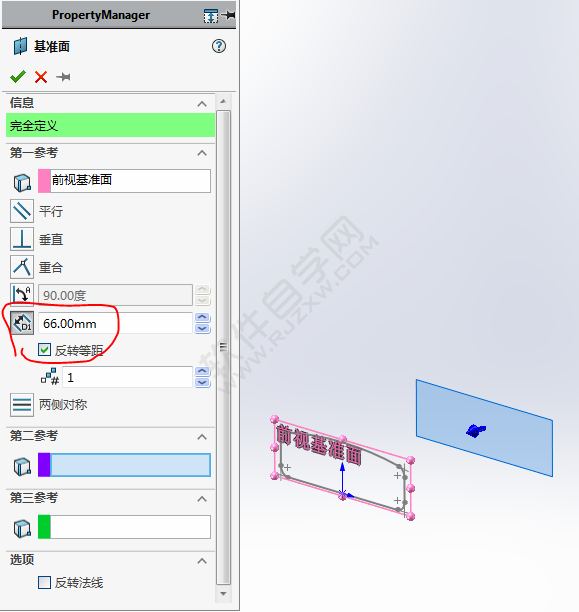

3、新建【基准面】,距离【前视基准面】66 。

SolidWorks怎么画箱包的卡扣

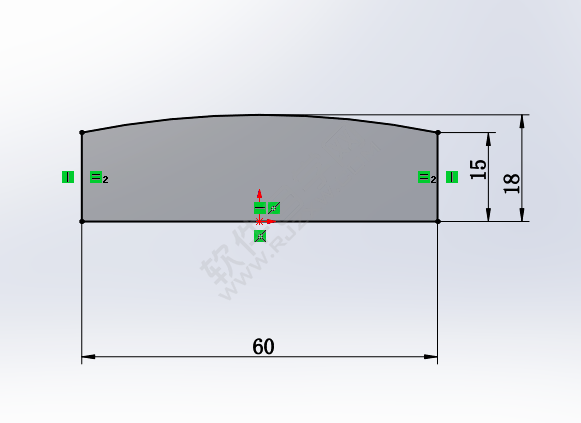

4、在【基准面1】上画草图。(可以暂时隐藏草图1)

SolidWorks怎么画箱包的卡扣

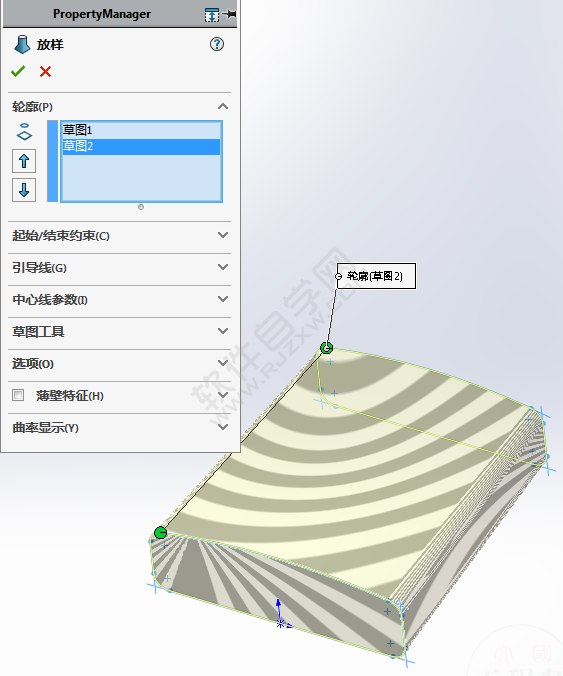

5、【放样】。

SolidWorks怎么画箱包的卡扣

以上就是SolidWorks怎么画箱包的卡扣,希望大家喜欢,请继续关注好吧啦网。
