UG水平参考、参数值、定位特征、关联规则介绍

UG水平参考、参数值、定位特征、关联规则介绍，注释对于这些选项，在定位特征的过程中不需要选择“水平参考”或“竖直参考”，它已经定义好了。 水平参考：

有些特征需要水平参考，以定义特征坐标系的 XC 方向。可以选择边、面、基准轴或基准平面作为水平参考。水平参考定义那些需要长度的特征的长度方向，这样的特征包括键槽、腔和垫块。

注释

对于这些选项，在定位特征的过程中不需要选择“水平参考”或“竖直参考”，它已经定义好了。

参数值：

每个特征类型都要求用户输入用来定义该特定特征所必需的尺寸数值。它们有时被称为特征的参数。

定位特征：

可以相对于现有的实体几何体或基准平面定位特征（或草图）。这是由创建定位尺寸（有时又称定位约束）实现的，它们控制特征相对于现有的实体几何体或基准平面的位置。

可以通过在选择尺寸类型之前选择确定来完成一个特征而不用约束它的位置。随后可以使用菜单→编辑→特征下找到的选项来定位或移动此特征。

如果必需通过使用已被修改的几何体来创建一个碰撞（例如圆角边）的方法来定位特征，可以：

使用菜单→编辑→特征→抑制来抑制倒圆。

创建、定位并重新排序新的特征以使其在抑制的圆角之前。

使用菜单→编辑→特征→取消抑制来取消抑制倒圆。

关联规则：

以下的关联规则应用于特征的创建：

使用“通过”选项创建的特征和选作通过面的面相关联。不论何时更改目标实体，该特征都保留一个通过特征（请看下图）。

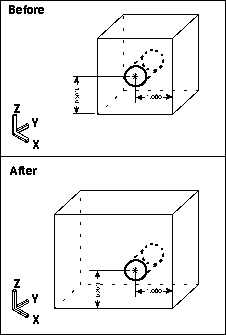

定位尺寸在特征和目标实体之间建立关联。这些尺寸把特征锁定在需要的位置。只要编辑约束特征的定位尺寸，就可以更改特征的位置（请看下图）。

注释

编辑实体不更改特征的位置。可以通过以下方法来更改特征的位置：

编辑特征的定位尺寸，

移动不受约束的特征，

使用表达式控制定位尺寸。
