solidworks2020怎么使实体相交以修改零件几何体

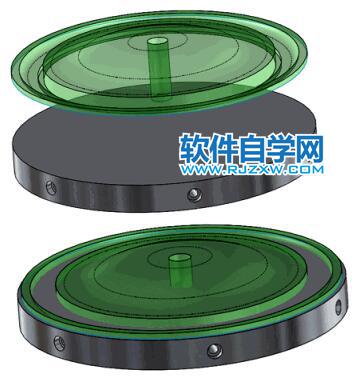

您可以使用相交工具对零件中的曲面、平面或实体进行相交和合并。 例如,您可以通过将一个实体与一个重合的开放曲面进行合并,向该实体添加细节。 您还可以通过将一个实体与一个平面相交,对该实体进行分割。 要相交或合并实体,请执行以下操作:
第1步、打开零件后,单击 插入 > 特征 > 相交。 第2步、对于实体、曲面或平面,选择要相交或合并的实体。 第3步、选择覆盖曲面上的平面开口以覆盖曲面上的平面开口。 第4步、单击相交。第5步、您可以从最终结果中排除的区域突出显示在图形区域中,并且列在区域列表下的要排除的区域中。第6步、选择要排除的区域。
第7步、您可以在 PropertyManager 或图形区域中选择要从最终结果中排除的区域。

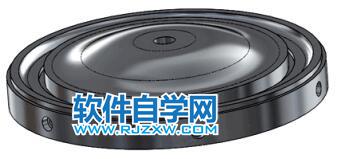

第8步、根据需要选择选项: 1、合并结果 单击后,形成所包括区域的联合。 如有可能,接触的区域将形成一个实体。 清除后,为所包括的每个区域创建一个单独的实体。 2、消耗曲面 单击后,从零件的 FeatureManager 设计树中删除曲面。 第9步、单击。以上就是solidworks2020怎么使实体相交以修改零件几何体,希望大家喜欢,请继续关注好吧啦网。相关文章:
